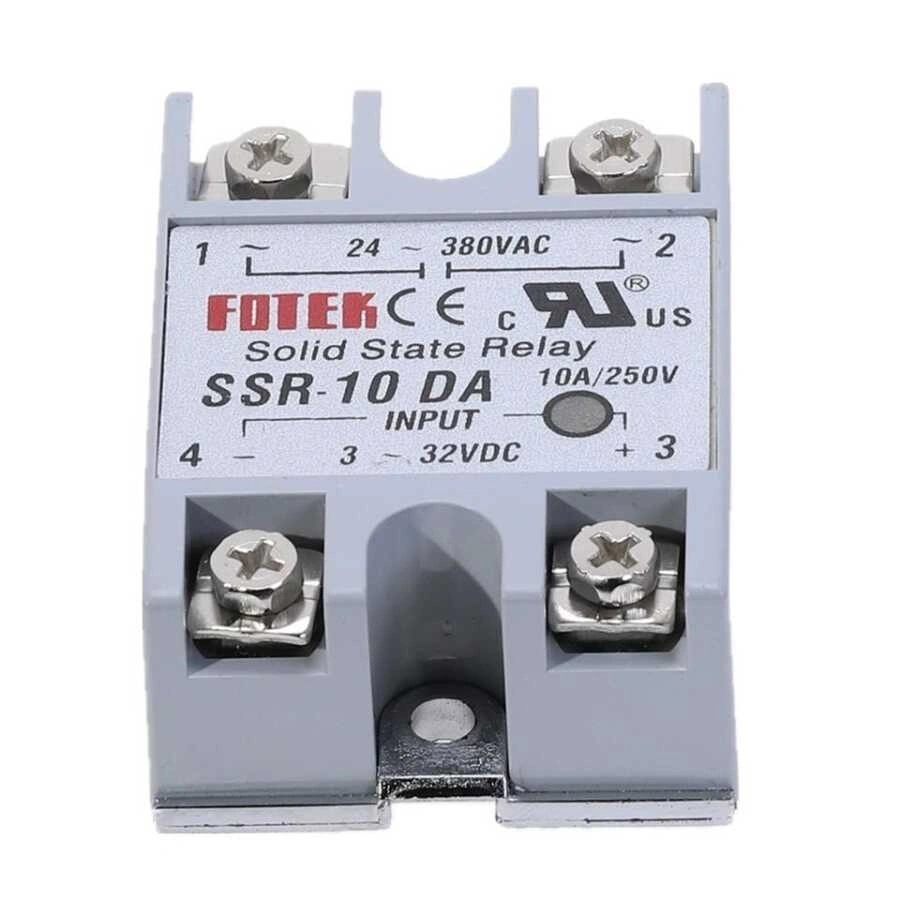

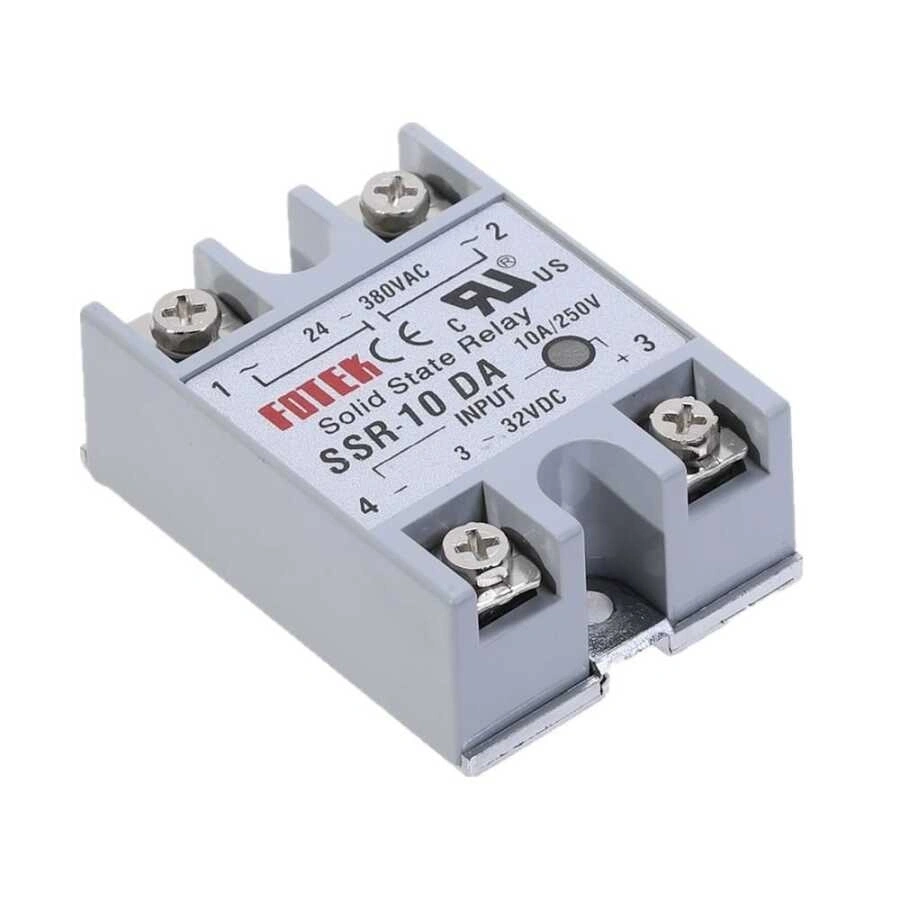

SSR-10DA 10A Solid State Röle (Geliştirme Kartlarıyla Uyumlu)
SSR-10DA 10A Solid State Röle, düşük gerilimli DC kontrol sinyalleri ile yüksek gerilimli AC yükleri güvenli ve sessiz şekilde anahtarlamak için tasarlanmış yarı iletken tabanlı bir anahtarlama modülüdür. Mekanik kontak içermediği için klasik rölelerde görülen kıvılcım, kontak aşınması ve mekanik yıpranma problemleri ortadan kalkar. Bu sayede çok daha uzun ömürlü ve bakım gereksinimi düşük bir kullanım sunar. Arduino, Raspberry Pi ve benzeri geliştirme kartları ile uyumlu giriş aralığı sayesinde hem hobi projelerinde hem de profesyonel otomasyon uygulamalarında güvenle tercih edilir.
Teknik Özellikler
- Model: SSR-10 DA
- Kontrol Modu: DC-AC
- Yük Gerilimi: 24-380VAC
- Yük Akımı: 10A
- Kontrol Gerilimi: 3-32VDC
- Çalışma Göstergesi: LED
- Kapama Voltajı: ?3.5 VDC
- Tetikleme Akımı: Max. 12.0 mA
- Kontrol Methodu: Zero cross switching
- Sızıntı Akımı: Max. 5 mA
- Tepki Süresi: Max. 8.3 ms ( 60 Hz)
- Giriş Voltaj Bağışıklığı: 2 KV (EN61000-4-4)
- İzolasyon Gücü: 4 KVrms (EN60950/VDE0805)
- Yalıtım Gücü: 100M? / 500VDC (EN60950/VDE0805)
- Kaplama Malzemesi: ABS (UL:94V0)
- Ortam Şartları: -40°C ~ +80°C?35~85%RH
Anahtar Avantajlar
- Uzun Ömürlü ve Dayanıklı Yapı: Mekanik kontak bulunmadığından fiziksel aşınma gerçekleşmez ve milyonlarca anahtarlama çevrimine dayanabilir. Bu özellik, sık açma-kapama yapılan sistemlerde güvenilirlik sağlar. Bakım ihtiyacının düşük olması uzun vadede maliyet avantajı oluşturur. Endüstriyel ortamlarda kararlı performans sunar.
- Sessiz ve Kıvılcımsız Anahtarlama: Çalışma sırasında mekanik hareket olmadığından ses üretmez. Kontak kıvılcımı oluşmadığı için hem elektriksel parazit azalır hem de yangın riski düşer. Bu özellik özellikle kapalı muhafazalar ve hassas elektronik sistemler için önemlidir. Gürültüsüz çalışması laboratuvar ve ev otomasyon projeleri için de idealdir.
- Zero Cross Anahtarlama Teknolojisi: AC sinüs dalgasının sıfır geçiş noktasında anahtarlama yaparak ani akım yükselmelerini azaltır. Bu durum bağlı yükün ömrünü uzatır ve sistem üzerindeki elektriksel stresi düşürür. Elektromanyetik girişimi azaltarak daha stabil bir çalışma ortamı oluşturur. Özellikle rezistif yüklerde güvenli anahtarlama sağlar.
- Mikrodenetleyici ve PLC Uyumlu Giriş: 3–32V DC tetikleme aralığı sayesinde birçok dijital çıkış ile doğrudan sürülebilir. Ek sürücü devresi gerektirmemesi devre tasarımını sadeleştirir. Düşük giriş akımı sayesinde kontrol pinlerine aşırı yük bindirmez. Bu da hassas kontrol kartları ile güvenli entegrasyon sağlar.
Uygulama Alanları
- Isıtıcı ve Rezistans Kontrolü: Elektrikli ısıtıcılar, lehim istasyonları ve küçük endüstriyel ısıtma sistemlerinin kontrolünde kullanılır. Sık açma-kapama gereken sıcaklık kontrol projelerinde uzun ömürlü çözüm sunar. Mekanik rölelere göre daha güvenli ve kararlı çalışır. Otomatik ısı kontrol devrelerinde verimli sonuç verir.
- Aydınlatma ve AC Yük Kontrolü: Şebeke gerilimi ile çalışan lambalar ve aydınlatma sistemleri SSR üzerinden güvenle anahtarlanabilir. Sessiz çalışması sayesinde iç mekân uygulamaları için uygundur. Uzaktan kontrol edilen sistemlerde güvenilir anahtarlama sağlar. Akıllı bina projelerinde yaygın olarak tercih edilir.
- Mikrodenetleyici Projeleri: Arduino ve benzeri platformlarla şebeke gerilimi kullanan cihazları izole şekilde kontrol etmeye imkân tanır. Düşük voltaj tarafı ile yüksek voltaj tarafı arasında güvenli izolasyon sağlar. Bu sayede kullanıcı güvenliği artar ve devre koruması sağlanır. Eğitim ve prototip projelerinde ideal bir çözümdür.
- Otomasyon Sistemleri: PLC kontrollü makinelerde yük anahtarlama elemanı olarak görev alır. Sürekli çalışan sistemlerde bakım gereksinimini azaltır. Elektriksel gürültüyü düşük tutarak hassas kontrol devreleriyle uyumlu çalışır. Endüstriyel pano uygulamalarında kompakt ve güvenilir bir anahtarlama çözümüdür.
Paket İçeriği
1 Adet SSR-10DA 10A Solid State Röle
