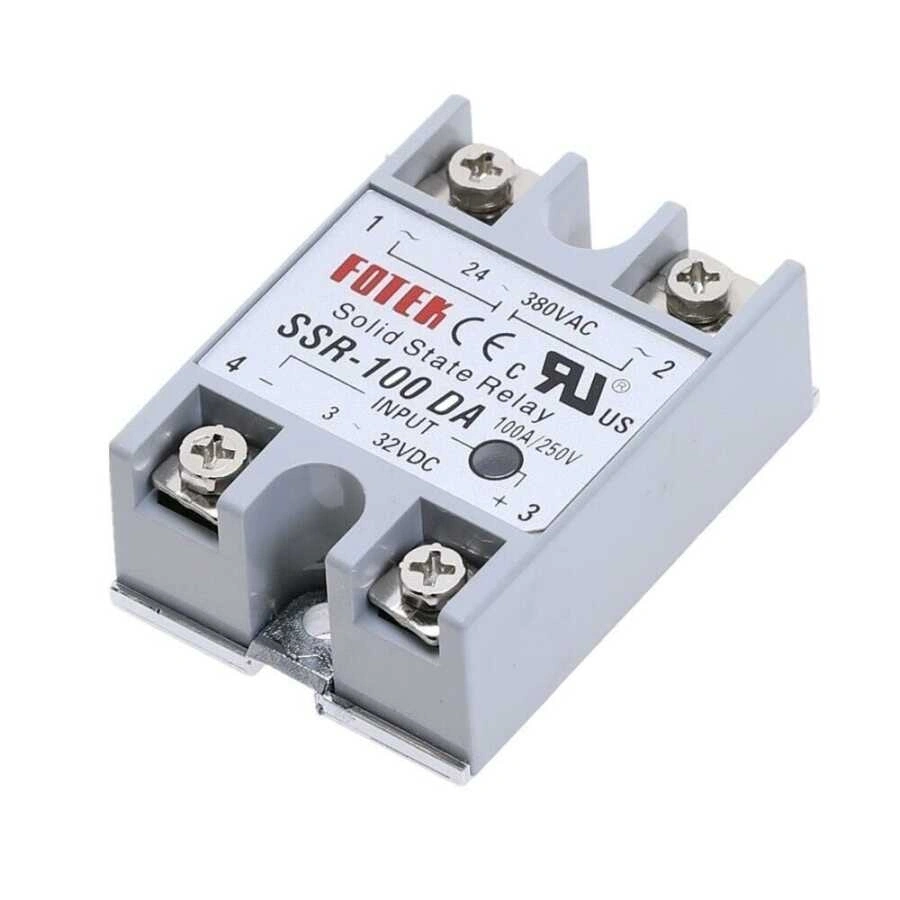

SSR-100DA 100A Solid State Röle (Geliştirme Kartlarıyla Uyumlu)
SSR-100DA 100A Solid State Röle, düşük gerilimli DC kontrol sinyali ile yüksek güçlü AC yükleri güvenli, sessiz ve uzun ömürlü şekilde anahtarlamak için tasarlanmış profesyonel bir katı hal rölesidir. Mekanik kontak yerine yarı iletken bileşenler kullandığı için kıvılcım, kontak aşınması ve mekanik yıpranma gibi problemler oluşmaz. Bu yapı, sık anahtarlama yapılan sistemlerde klasik rölelere kıyasla çok daha uzun çalışma ömrü sunar. Arduino, Raspberry Pi ve diğer mikrodenetleyici geliştirme kartları ile uyumlu tetikleme aralığı sayesinde hem hobi projelerinde hem de endüstriyel uygulamalarda güvenle tercih edilir.
Teknik Özellikler
- Model: SSR-100 DA
- Kontrol Modu: DC-AC
- Yük Gerilimi: 24-380VAC
- Yük Akımı: 100A
- Kontrol Gerilimi: 3-32VDC
- Çalışma Göstergesi: LED
- Kapama Voltajı: ?3.5 VDC
- Tetikleme Akımı: Max. 12.0 mA
- Kontrol Methodu: Zero cross switching
- Sızıntı Akımı: Max. 5 mA
- Tepki Süresi: Max. 8.3 ms ( 60 Hz)
- Giriş Voltaj Bağışıklığı: 2 KV (EN61000-4-4)
- İzolasyon Gücü: 4 KVrms (EN60950/VDE0805)
- Yalıtım Gücü: 100M? / 500VDC (EN60950/VDE0805)
- Kaplama Malzemesi: ABS (UL:94V0)
- Ortam Şartları: -40°C ~ +80°C?35~85%RH
Anahtar Avantajlar
- Yüksek Güç Anahtarlama Kapasitesi: 100A’e kadar AC yükleri kontrol edebilme özelliği sayesinde ısıtıcılar, motorlar ve yüksek güçlü endüstriyel ekipmanlar rahatlıkla sürülebilir. Bu kapasite, tek bir modül ile büyük yüklerin kontrol edilmesine olanak tanır. Yüksek akım dayanımı sayesinde ani akım çekişlerinde kararlı performans gösterir. Güç elektroniği projelerinde güvenilir bir anahtarlama elemanı olarak öne çıkar.
- Uzun Ömür ve Sessiz Çalışma: Mekanik parça içermediği için fiziksel temas kaynaklı aşınma meydana gelmez. Bu durum, milyonlarca anahtarlama çevrimi boyunca stabil performans sağlar. Ayrıca çalışırken “tık” sesi üretmediğinden sessiz ortam gerektiren uygulamalar için idealdir. Bakım ihtiyacının düşük olması sistem maliyetlerini de azaltır.
- Zero Cross Anahtarlama Teknolojisi: AC sinyalin sıfır geçiş noktasında anahtarlama yaparak ani akım sıçramalarını azaltır. Bu özellik, bağlı yük üzerinde oluşabilecek elektriksel stresin önüne geçer. Aynı zamanda elektromanyetik girişimi (EMI) düşürerek daha kararlı bir sistem tasarımına katkı sağlar. Özellikle rezistif yüklerde verimli ve güvenli çalışma sunar.
- Mikrodenetleyici Uyumlu Giriş Yapısı: 3–32V DC aralığındaki tetikleme gerilimi sayesinde Arduino, ESP, Raspberry Pi ve PLC çıkışları ile doğrudan sürülebilir. Ek sürücü devresine ihtiyaç duymadan kontrol edilebilir olması projeleri sadeleştirir. Düşük giriş akımı gereksinimi sayesinde kontrol pinlerine yük bindirmez. Bu da hassas elektronik devrelerle güvenli entegrasyon sağlar.
Uygulama Alanları
- Endüstriyel Isıtma Sistemleri: Rezistanslı ısıtıcılar ve endüstriyel fırınlar gibi yüksek güç çeken ekipmanların kontrolünde yaygın olarak kullanılır. Sürekli açma kapama gerektiren sıcaklık kontrol sistemlerinde uzun ömürlü performans sağlar. Mekanik rölelere göre daha güvenli ve dayanıklı bir çözüm sunar. Otomatik sıcaklık kontrol projeleri için idealdir.
- Motor ve Fan Kontrolü: AC motorlar ve yüksek güçlü fan sistemleri SSR üzerinden güvenli şekilde anahtarlanabilir. Sık devreye girip çıkan sistemlerde mekanik röle arızalarının önüne geçer. Titreşimli ortamlarda dahi güvenilir çalışma sunar. Endüstriyel otomasyon panolarında yaygın kullanım alanına sahiptir.
- Mikrodenetleyici Tabanlı Projeler: Arduino ve benzeri kontrol kartları ile şebeke gerilimi kullanan cihazları güvenli biçimde kontrol etmek için tercih edilir. Akıllı ev sistemlerinde aydınlatma ve ısıtıcı kontrolü için uygundur. Düşük voltaj kontrolü ile yüksek voltaj tarafı arasında izolasyon sağlar. Bu da kullanıcı ve devre güvenliğini artırır.
- Otomasyon ve Kontrol Panoları: PLC kontrollü sistemlerde yük anahtarlama elemanı olarak kullanılır. Sürekli çalışan üretim hatlarında bakım gereksinimini azaltır. Elektriksel gürültüyü azaltan yapısı sayesinde hassas kontrol sistemleri ile uyumludur. Endüstriyel pano tasarımlarında kompakt ve güvenilir bir çözümdür.
Paket İçeriği
1 Adet SSR-100DA 100A Solid State Röle
