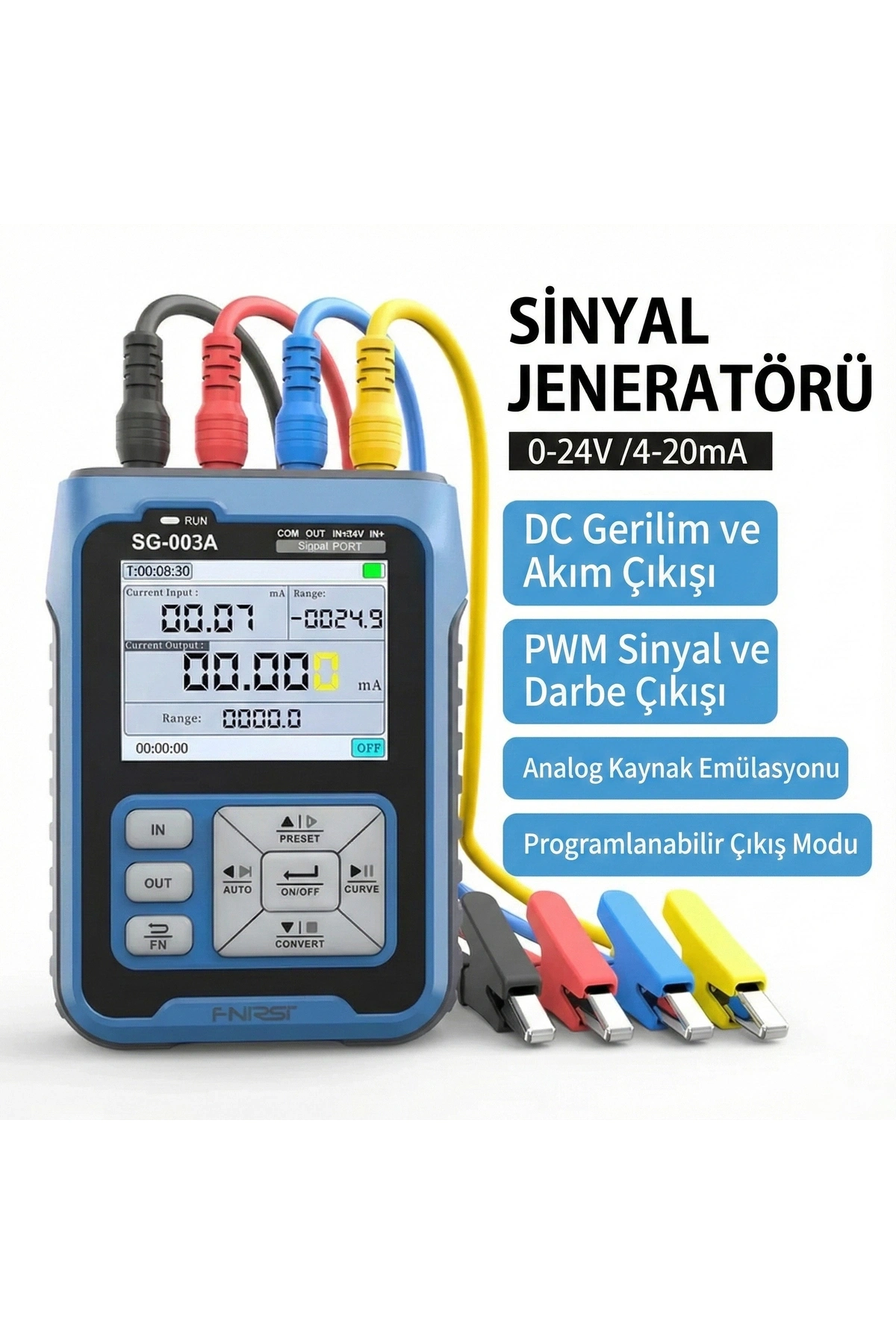

FNIRSI SG-003A
FNIRSI SG-003A sinyal jeneratörü, endüstriyel saha PLC'leri, proses kontrol cihazları, elektrik vanaları ve benzeri ekipmanların hata ayıklaması için kullanılır. Kullanıcı dostu arayüzü sayesinde kullanımı kolaydır.
FNIRSI SG-003A sinyal jeneratörü küçük ve hafiftir, uzun bekleme süresi ve yüksek hassasiyete sahiptir. Dışarı çıktığınızda yanınızda taşımak için uygundur.
Ayarlanabilir arka ışık ve yüksek çözünürlüklü TFT renkli LCD ekran, gece ve gündüz kullanımı için daha rahat görüntüleme sağlar.
Özellikler
- Geleneksel sinyal giriş ve çıkış fonksiyonlarını destekler.
- Sinyaller fiziksel veya mühendislik birimi olarak doğrusal gösterilir.
- Gerilim ve akım otomatik çıkış fonksiyonu: tekli yükseliş, üçlü düşüş ve döngü modu seçilebilir.
- Hızlı çıkış ayarı için 4 ön ayar grubu.
- Giriş-çıkış dönüşümü, gerilim dönüşümü aktif akım modu, pasif mod ve akım dönüşümü gerilim modu desteklenir.
- Çıkışın özel fonksiyonu vardır, üst ve alt çıkış limitleri serbestçe ayarlanabilir.
- Ayarlanabilir örnekleme ile giriş ve çıkış sinyal eğrilerini gösterir.
- Belirlenen zaman aralığına göre eğri otomatik ölçeklenir.
- Gerilim giriş grafiği, akım giriş grafiği, kare hızı 10fps.
- PWM çıkışında frekans ve görev döngüsü ayrı ayrı ayarlanabilir.
- Gerçek zamanlı grafik: Gerilim ve akım değişikliklerinin gerçek zamanlı gözlemi.
- Yüksek kapasiteli lityum pil ile çalışır ve Type-C arayüzü (5V) ile şarj edilir. Lityum pil kapasitesi 3000mAh, 4-6 saatte tam şarj olur, bekleme süresi 26 saattir. Kullanım süresine göre değişmekle birlikte 20mA sürekli çıkışta 8-10 saat kullanılabilir.
- Yüksek çözünürlüklü TFT renkli LCD ekran okunabilirliği artırır. Çözünürlük 240×320, düşük güç tüketimi, maksimum güç tüketimi: 0,52W.
- FNIRSI SG-003A, yapılandırma yazılımı veya PLC ile RS485 üzerinden iletişim kurar.
- USB emülasyonu ile firmware güncelleme desteği.
Teknik Özellikler
| Marka | FNIRSI | Model | SG-003A |
| Aktif Akım Çıkışı | Ölçüm Aralığı: 0-24mA
Çözünürlük: 0,001mA
Hassasiyet: ±(0,1%+0,005)
Maksimum Yük: 750? | Pasif Akım Çıkışı | Ölçüm Aralığı: 0-24mA
Çözünürlük: 0,01mA
Hassasiyet: ±(0,1%+0,005)
Harici Güç Kaynağı: 0-30V |
| Gerilim Çıkışı | Ölçüm Aralığı: 0-24V
Çözünürlük: 0,001V
Hassasiyet: ±(0,1%+0,005) | 24V Loop | Ölçüm Aralığı: 0-24mA
Çözünürlük: 0,01mA
Hassasiyet: ±(0,1%+0,005) |
| Frekans/PWM Çıkışı | Ölçüm Aralığı: 0-9999Hz
Çözünürlük: 5 basamak
Hassasiyet: ±2% | Akım Girişi | Ölçüm Aralığı: 0-24mA
Çözünürlük: 0,01mA
Hassasiyet: ±(0,1%+0,005) |
| Gerilim Girişi | Ölçüm Aralığı: 0-30V
Çözünürlük: 0,001V
Hassasiyet: ±(0,1%+0,005) | Batarya | Dahili 3,7V 3000mAh lityum pil |
| Ekran | 2,4 inç TFT Tam Renkli LCD Ekran | Boyutlar | 62×27×12mm |
| Ağırlık | 80g | Programlanabilir Rampa Çıkışı | Destekleniyor |
| Ön Ayarlı Çıkış | Destekleniyor | Sinyal Lineer Dönüşüm Çıkışı | Destekleniyor |
| Zamanlı Çıkış | Destekleniyor | Modbus Slave | Destekleniyor |
| USB Firmware Güncelleme | Destekleniyor | Gerçek Zamanlı Grafik | Destekleniyor |
