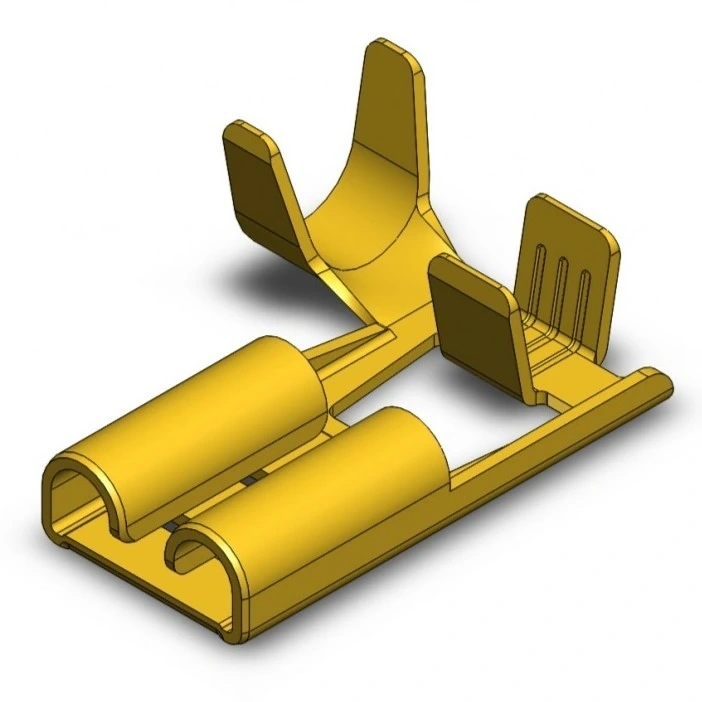

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal 500 Adet

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal (500 Adet)

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal, elektrik ve elektronik bağlantılarda 90° açılı montaj imkanı sunan özel tasarım terminallerdir. Dar alanlarda veya köşe dönüşlerinde kablo bağlantılarını kolaylaştıran bu terminaller, kompakt yapıları ile alan tasarrufu sağlar.

Yüksek kaliteli pirinç malzemeden üretilen ve kalay kaplama ile korozyona karşı korunan bu terminaller, profesyonel elektrik montajlarında güvenilir bağlantılar sunar.

500 adet içeren ekonomik paket, çok sayıda bağlantı gerektiren projelerde bayrak dişi terminaller ve kablo uçları ve yüksükleri ihtiyaçlarınız için ideal çözüm sağlar.

Teknik Özellikler

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: SF1D Mini Eğri
• Tip: Bayrak Dişi Faston Terminal
• Genişlik: 4.8mm
• Malzeme: Pirinç (Brass)
• Kaplama: Kalay
• Açı: 90° (Dik açılı)
• Bağlantı Tipi: Sıkıştırmalı (Crimp)
• Kablo Kesiti Uyumluluğu: 0.5-1.5mm²
• Maksimum Akım: 15A
• Maksimum Gerilim: 300V AC/DC
• Kontak Direnci: ≤10mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Uyumlu Erkek Terminal: 4.8mm Standart Erkek Faston
• Renk: Metalik (Kalay Kaplama)
• İzolasyon: İzolasyonsuz (Çıplak)
• Boyutlar: ~14mm x 6mm x 5mm
• Takılıp Çıkarılabilme: 100+ kez
• Paket İçeriği: 500 Adet
• RoHS Uyumluluğu: Evet
• Lehimlenebilirlik: Kalay kaplama sayesinde mükemmel
• Uyumlu Krimpleme Aleti: Terminal Sıkma Pensesi
• Ürün Sınıfı: Profesyonel Elektrik/Elektronik

Kullanım Alanları

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Otomotiv Uygulamaları

• Dar alanlarda kablo bağlantıları
• Kontrol paneli bağlantıları
• Sigorta kutusu bağlantıları
• Aydınlatma sistemleri
• Aksesuar montajları

Elektronik Cihazlar

• Güç kaynağı bağlantıları
• Devre kartı bağlantıları
• Dar kasa içi montajlar
• Köşe dönüşlü kablo bağlantıları
• Panel içi terminal bağlantıları

Endüstriyel Ekipmanlar

• Kontrol panelleri
• Elektrik dağıtım kutuları
• PLC sistemleri
• Motor kontrol devreleri
• Sensör bağlantıları

Avantajlar ve Özellikler

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal'in sağladığı avantajlar ve çözümler.

• 90° Açılı Tasarım: Dar alanlarda kablo yönlendirme kolaylığı
• Kompakt Boyut: Minimum alan kullanımı ile sınırlı alanlarda montaj imkanı
• Kolay Montaj: Standart krimpleme aletleri ile hızlı uygulama
• Yüksek İletkenlik: Pirinç malzeme ile düşük kontak direnci
• Korozyon Direnci: Kalay kaplama sayesinde uzun ömürlü bağlantı
• Çoklu Kullanım: 100+ kez takılıp çıkarılabilme özelliği
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası performans
• Endüstriyel Standart: 4.8mm standart erkek faston ile tam uyum
• Ekonomik Paket: 500 adetlik set ile toplu iş avantajı
• Lehimleme Uyumluluğu: Kalay kaplama ile mükemmel lehimlenebilirlik

Montaj ve Kullanım

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal'in montaj ve kullanım süreci hakkında bilgiler.

Montaj için gerekli araç ve gereçler:

• Terminal krimpleme pensesi
• Kablo sıyırıcı
• Yan keski
• İzolasyon için makaron (opsiyonel)
• 4.8mm erkek terminaller

Montaj adımları:

• Kablonun Hazırlanması: Kabloyu 5-6mm kadar sıyırın
• Terminal Yerleştirme: Sıyrılmış kablo ucunu terminal yuvasına yerleştirin
• Krimpleme: Terminal pensesi ile metal kısmı sıkıştırın
• İzolasyon (Opsiyonel): Gerekirse açıkta kalan metal kısmı makaron ile izole edin
• Bağlantı Kontrolü: Terminali hafifçe çekerek sağlamlığını test edin
• Bağlantı: 4.8mm erkek faston terminale açıdan yerleştirin

Sorun Giderme ve İpuçları

SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Krimpleme işlemini uygun pense ile yeterli kuvvette yapın.
• Terminal Deformasyonu: Krimpleme sırasında aşırı kuvvet uygulamaktan kaçının.
• Açı Sorunu: Kablo yönünü terminal açısına uygun planlayın.
• Yalıtım Eksikliği: Açıkta kalan metal kısımları ısı ile daralan makaron ile kapatın.
• Erkek Terminal Uyumsuzluğu: Standart 4.8mm erkek faston terminal kullanın.

Verimli Kullanım İpuçları

• Kablo kesitine uygun terminal seçimi yapın
• Terminal yönünü montaj öncesinde planlayın
• Nemli ortamlarda izolasyon kullanın
• Yüksek sıcaklık uygulamalarında sıcaklık derecesini göz önünde bulundurun
• Renk kodlu kablolar kullanarak montaj karışıklığını önleyin
• Sık takıp çıkarma gerektiren bağlantılarda terminal yüzeyini temiz tutun

Paket İçeriği

• SF1D Mini Eğri 4.8mm Bayrak Dişi Faston Terminal (500 Adet)
