RS485 - Ethernet Dönüştürücü

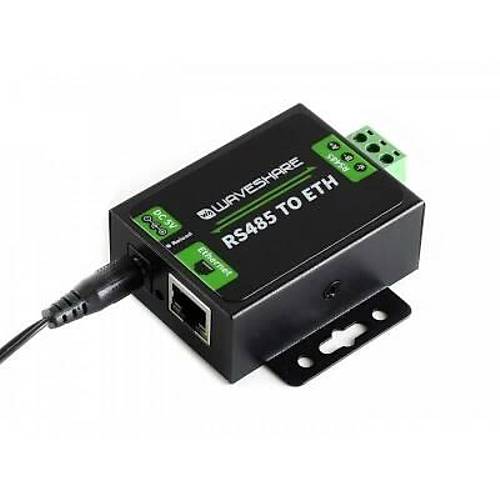

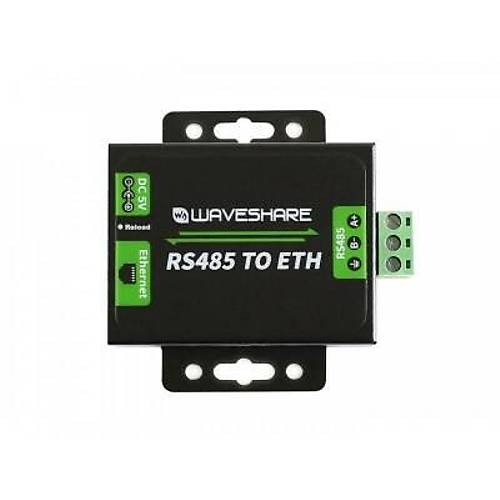

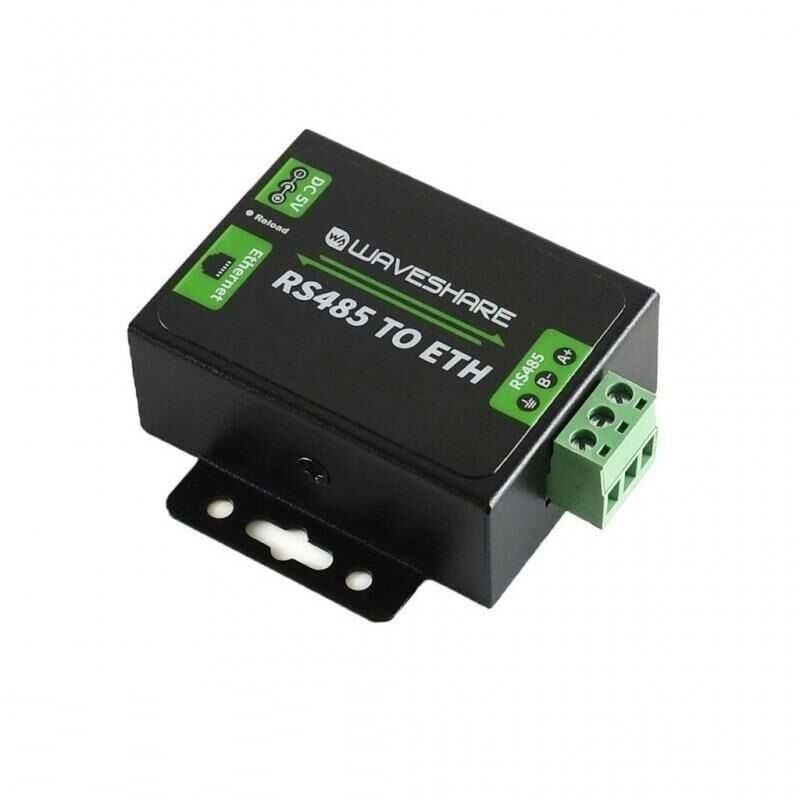

RS485 - Ethernet Dönüştürücü RS485 TO ETH modülü, RS485 ve RJ45 port Ethernet arasında iletişim kurmanın kolay bir yolunu sağlar, web sayfası üzerinden yapılandırılabilir. Teknik Özellikleri SKU: 16529 M0 serisi 32-bit ARM işlemci, hızlı hız, yüksek verimlilik 10 / 100M Auto-MDI / MDIX ethernet arabirimi, çapraz veya düz kabloya bakılmaksızın Yapılandırılabilir RS485 baud hızı (600bps ~ 230.4Kbps), beş eşlik denetimi seçeneğini destekler: Yok, Tek, Çift, İşaret, Boşluk Mevcut çalışma modları: TCP Sunucusu, TCP İstemcisi, UDP Sunucusu, UDP İstemcisi, HTTPD İstemcisi (GET ve POST'u destekler) Web sayfası, AT komutları, seri protokol ve ağ protokolü aracılığıyla yapılandırılabilir, kendi yazılımınıza entegre edilebilen yapılandırma protokolü sağlar Özelleştirilmiş kayıt paketlerini destekler, bağlantı kurulduktan sonra kayıtlı paketi tanımlayıcı olarak otomatik olarak geçirir, böylece farklı cihazlar ayırt edilebilir Özelleştirilmiş web sayfasını destekler, kullanıcının modül yapılandırma sayfasını özelleştirmesine izin verir RFC2217 benzeri protokolü destekler, seri ayarı (baud hızı, veri biti vb.) Değişebilen cihazlarla iletişim kurabilir KeepAlive mekanizması, kopuk bağlantıyı algılar, otomatik yeniden bağlanır Zaman aşımı yeniden başlatmayı (veri olmadan yeniden başlatma) destekler, uzun vadeli kararlı bir bağlantı, yapılandırılabilir yeniden başlatma süresi sağlar DNS etki alanı adı çözümlemesini, yapılandırılabilir DNS sunucusunu destekler DHCP'yi, otomatik olarak elde edilen IP'yi veya statik IP'yi destekler Firmware ağ üzerinden yükseltilebilir Yazılım ve / veya donanım aracılığıyla fabrika ayarlarına geri dönme Özelleştirilebilir varsayılan MAC adresiyle birlikte gelir Sağlanan yazılım: modül yapılandırma yazılımı, TCP / UDP test aracı, VCOM sanal seri port yazılımı Örnek kod: ana bilgisayar (soket), VB, C ++, Delphi, Android, iOS vb. Ethernet: Konektör: 4 pinli RJ45 İletişim hızı: 10 / 100Mbps Arayüz koruması: 1.5KV elektromanyetik izolasyon Protokoller: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD İstemci TX önbelleği: 6Kbyte RX önbelleği: 4Kbyte RS485: Konektör: vidalı terminal (A +, B-, GND) Veri biti: 5bit, 6bit, 7bit, 8bit Durdurma biti: 1, 2 Eşlik biti: Yok, Tek, Çift, İşaret, Boşluk Baudrate: 600bps ~ 230.4Kbps RX önbelleği: 800 bayt Donanım akış denetimi: yok Arayüz koruması: 2KV ESD koruması RS485 yukarı / aşağı yazma kayıtları: 2.2KΩ Güç: Güç kaynağı: 5.0 ~ 7.0V (5V önerilir) Çalışma akımı: 150mA (@ 5V) Güç tüketimi:.
