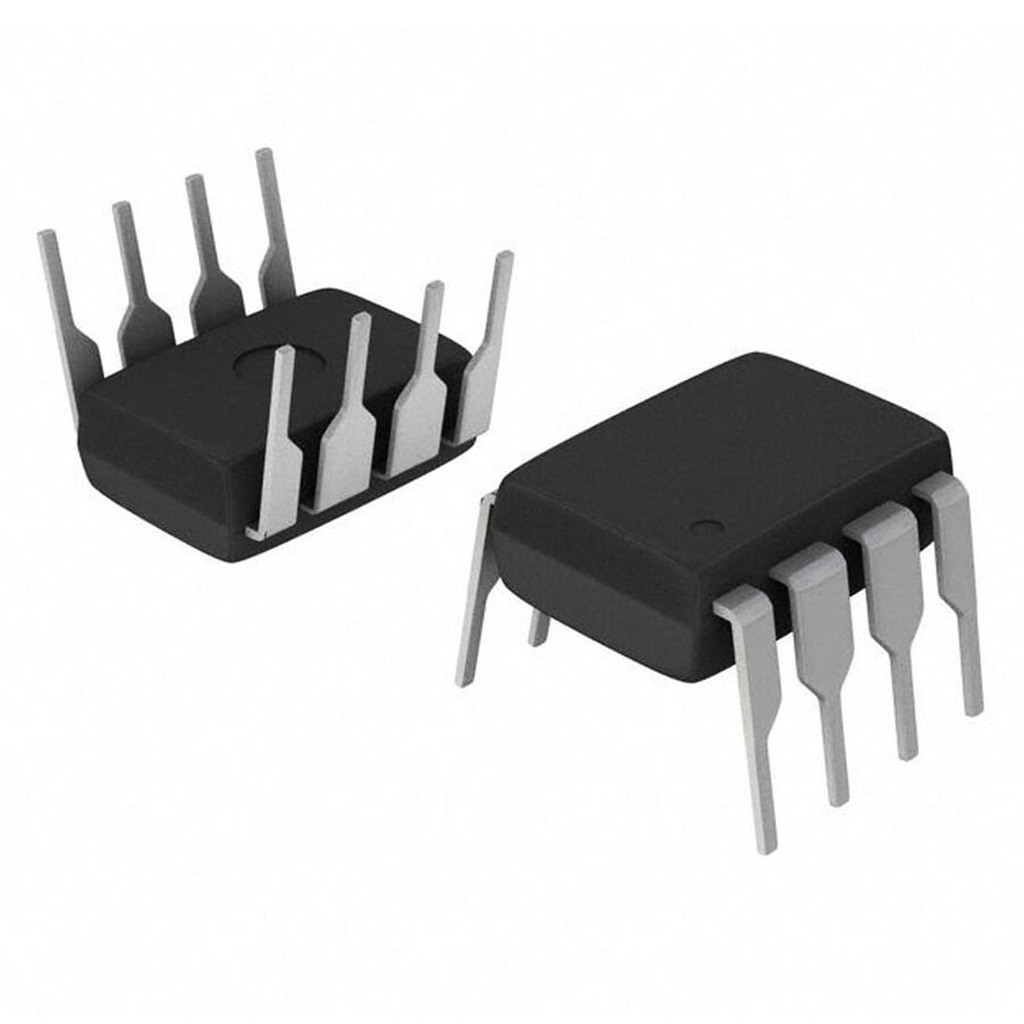

MIC4424YN PMIC Kapı Sürücü Entegresi PDIP-8
MIC4424YN, yüksek hızlı MOSFET sürücü entegresidir ve 2A çıkış akımı sağlayabilen iki adet sürücüye sahiptir. Bu entegre, düşük gecikme süresi ve yüksek verimliliği ile güç MOSFET'leri ve IGBT'leri sürmek için optimize edilmiştir. Kapı sürücü (gate driver) olarak tasarlanan bu PMIC (Power Management IC), güç dönüştürücü devrelerde ve anahtarlamalı güç kaynaklarında verimliliği artırmak için kullanılır. PDIP-8 paketinde sunulan MIC4424YN, güçlü çıkış akımı, düşük gecikme süresi ve yüksek anahtarlama frekansı ile geniş bir uygulama yelpazesi sunar.
Teknik Özellikler:
- Ürün Kategorisi:Kapı Sürücüleri
- RoHS:Detaylar
- Ürün:MOSFET Kapı Sürücüleri
- Tip:Düşük Taraf
- Montaj Stili:Delikten Geçerek
- Paket/Kasa:DIP-8
- Sürücü Sayısı:2 Sürücü
- Çıktı Sayısı:2 Çıkış
- Çıkış Akımı:3 Bir
- Besleme Gerilimi - Min:4,5V
- Besleme Voltajı - Maks:18V
- Yapılandırma:Tersine çevirmeyen
- Yükseliş Zamanı:28 ns
- Sonbahar Zamanı:32 ns
- Minimum Çalışma Sıcaklığı:- 40 C
- Maksimum Çalışma Sıcaklığı:+ 85 C
- Seri:MİK4424
Anahtar Avantajlar:
- Yüksek Çıkış Akımı: 2A sürekli çıkış kapasitesi ile yüksek güçlü MOSFET veya IGBT'leri rahatlıkla sürebilir.
- Hızlı Anahtarlama: 25ns gibi düşük bir gecikme süresi ile yüksek frekansta çalışabilir.
- Geniş Gerilim Aralığı: 4.5V ile 18V arasında çalışma gerilimi ile çeşitli uygulamalarda esneklik sağlar.
- Düşük Çıkış Empedansı: Daha az ısı üretimi ve daha yüksek verimlilik için düşük empedans.
- TTL Uyumlu Girişler: Standart dijital mantık sinyalleri ile uyumlu girişler sayesinde kolay entegrasyon sağlar.
Uygulama Alanları:
- MOSFET ve IGBT sürücü devreleri
- Güç dönüştürücüler
- DC-DC dönüştürücüler
- Anahtarlamalı güç kaynakları (SMPS)
- Motor sürücü devreleri
- Endüstriyel kontrol sistemleri
- Solar inverterler
Paket İçeriği:
1 adet MIC4424YN PMIC Kapı Sürücü Entegresi PDIP-8
