JKBLD300 300W Brushless Fırçasız BLDC Motor Sürücü

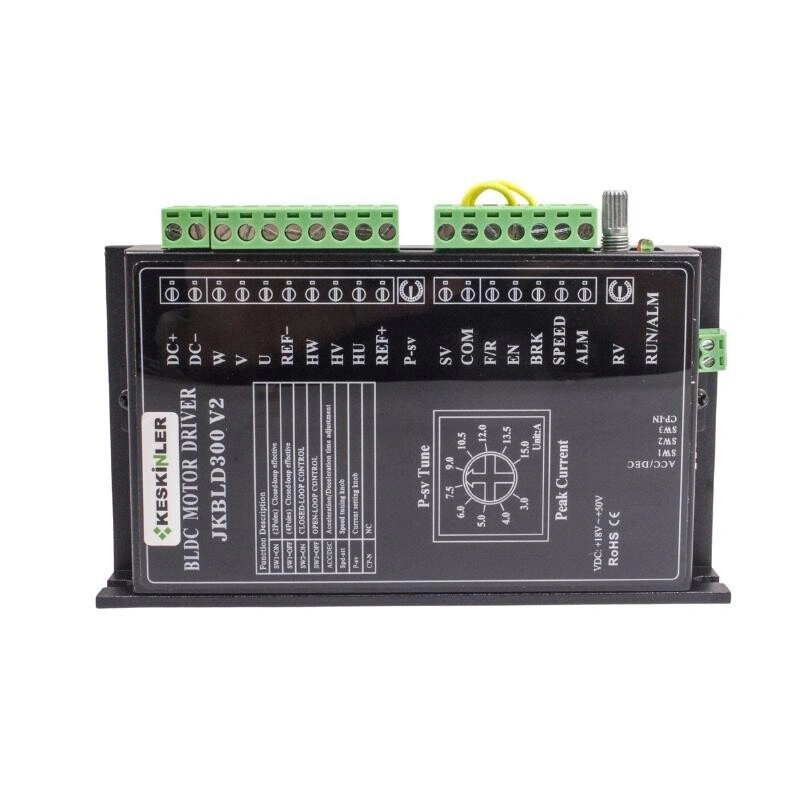

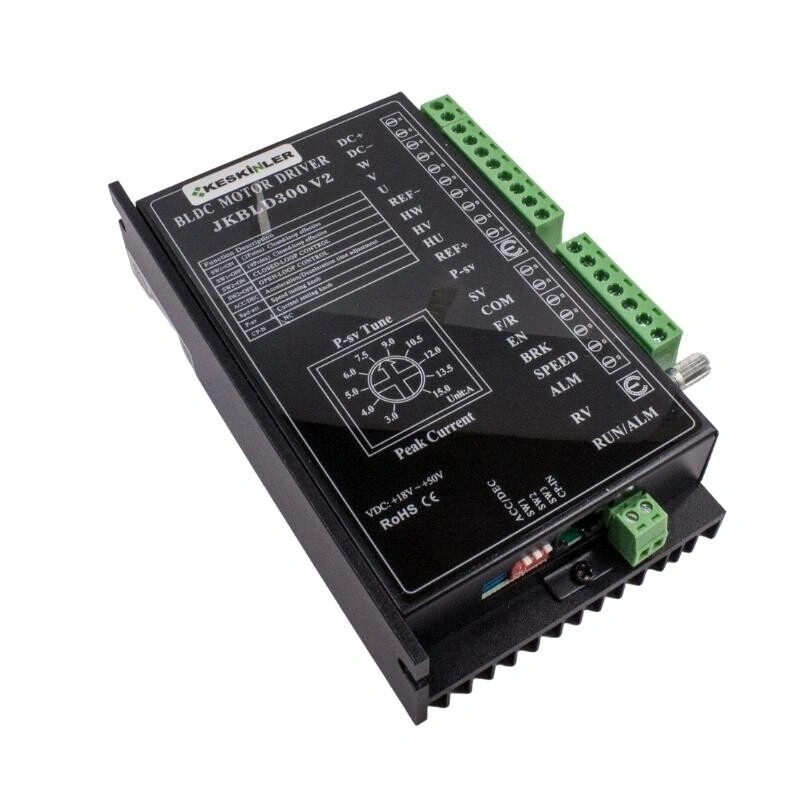

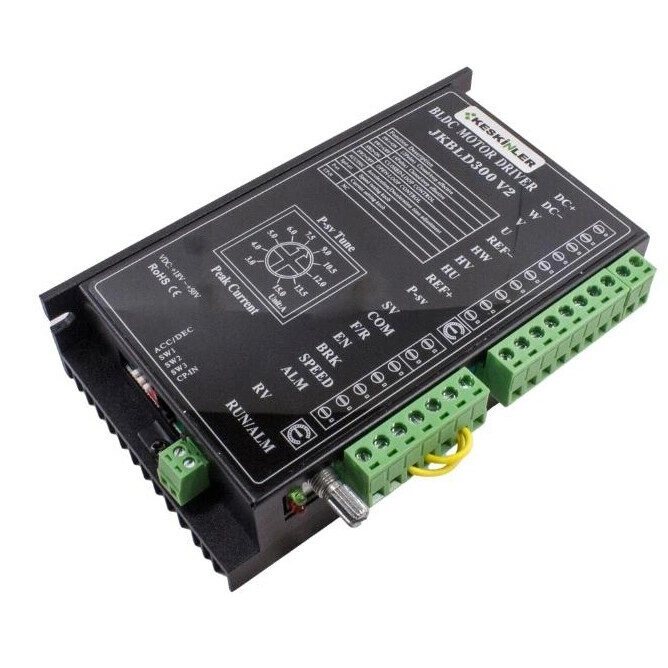

JKBLD300 300W Brushless Fırçasız BLDC Motor Sürücü JKBLD300 300W Brushless Fırçasız BLDC Motor Sürücü, Ingenium Drives, Hall Etkisi Sensörlerine sahip 3 fazlı Fırçasız DC Motoru kapalı döngü konfigürasyonunda çalıştırabilen 300 W Fırçasız DC Motor Sürücüsüdür. 300W Fırçasız DC Motor Sürücüsü, sürücüye PLC ve SCM gibi sinyalleri sağlayan harici bir kontrol cihazı ile veya BLDC Motorun hızını kontrol etmek için dahili bir potansiyometre yardımıyla iki farklı şekilde kontrol edilebilir. Aynı zamanda sürücü, manuel ve otomatik kontrolün bir kombinasyonu olan büyük başlatma torkuna, hızlı başlatmaya ve frene ve pozitif ve negatif anahtarlamaya sahiptir. Uygulama alanları genellikle endüstriyel makineler ve otonom robotlardır. Özellikler Besleme Gerilimi: 18-50VDC Çıkış Akımı: 15-35A Kullanılabilen Motor Hızı: 0 - 20000 RPM Hall Sensör Voltajı: 4.5 - 5V DC Potansiyometre: 10k ohm Sürücü Parametreleri Minimum Değer Önerilen Değer Maksimum Değer Birim Çıkış Akımı 0 15 35 A Besleme Voltajı 18 48 50 VDC Hall drive akımı - 20 - mA Hall sinyal voltajı 4.5 5 5.5 V Uygulanabilir motor hızı 0 - 20000 RPM Çevresel Faktörler Çevre indeksleri Kaçınılması gerekenler Toz, yağ lekesi ve aşındırıcı gaz Çalışma Sıcaklık Aralığı 10℃~+50℃ Nem 40-90%RH (no condensation) Titreşim 5.9m/s2 Max Bekleme Sıcaklık Aralığı -20℃~+125℃ Soğutma Doğal Soğutma Sürücü Arayüzü ve Pinout Sinyal Terminal İşlev Giriş SV 1.Harici potansiyometre; 2. Analog sinyal girişi; 3.PWM darbe genişliği. COM Ortak bağlantı noktası (0V referans seviyesi) F/R Yüksek seviyeli giriş motor saat yönünde dönecektir, düşük seviyeli giriş veya F/R ve COM bağlandığında motor saat yönünün tersine dönecektir EN Yüksek seviye girişi motor yavaşça durur, düşük seviye girişi veya EN ve COM bağlandığında motor çalışır BRK Yüksek bir seviye eklendiğinde veya bağlantı noktası askıya alındığında motor freni durur; düşük seviye eklendiğinde veya EN ve BRK bağlandığında motor çalışır Çıkış ALM Motorun veya sürücünün arıza çıkış sinyali normal koşullar altında 5V'tur; Bir arıza oluştuğunda seviye 0V'dur. SPEED Hız çıkışı, motorun çalışmasına karşılık gelen darbe frekansıdır. Terminal üst bilgisayara bağlanabilir. Dört hız düzenleme modu Dahili potansiyometre RV RV düğmelerini bir "klik" sesi duyulana kadar saat yönünde çevirin; motor çalışmaya başlar. RV düğmelerini saat yönünde çevirin, motor hızlanacaktır. RV düğmelerini saat yönünün tersine çevirin, motor hızı azalacak ve motor bir "tık" sesi duyulana kadar duracaktır. Harici potansiyometre 10KΩ direnç değerine sahip uygun bir potansiyometre kullanın, orta terminali SV terminaline bağlayın ve diğer iki terminali sırasıyla REF+ terminaline ve COM terminaline bağlayın. Giriş analog sinyali (0-5V) Giriş voltajı 0,25V olduğunda motor hızı maksimum hızın %5'idir; Giriş voltajı yaklaşık 4,7V olduğunda motor hızı maksimum değerdir. PWM Darbe Genişliği Frekans: 1-3KHz Genlik değeri: 5V Darbe genişliği: Hız regülasyonu için görev oranını ayarlayın..
