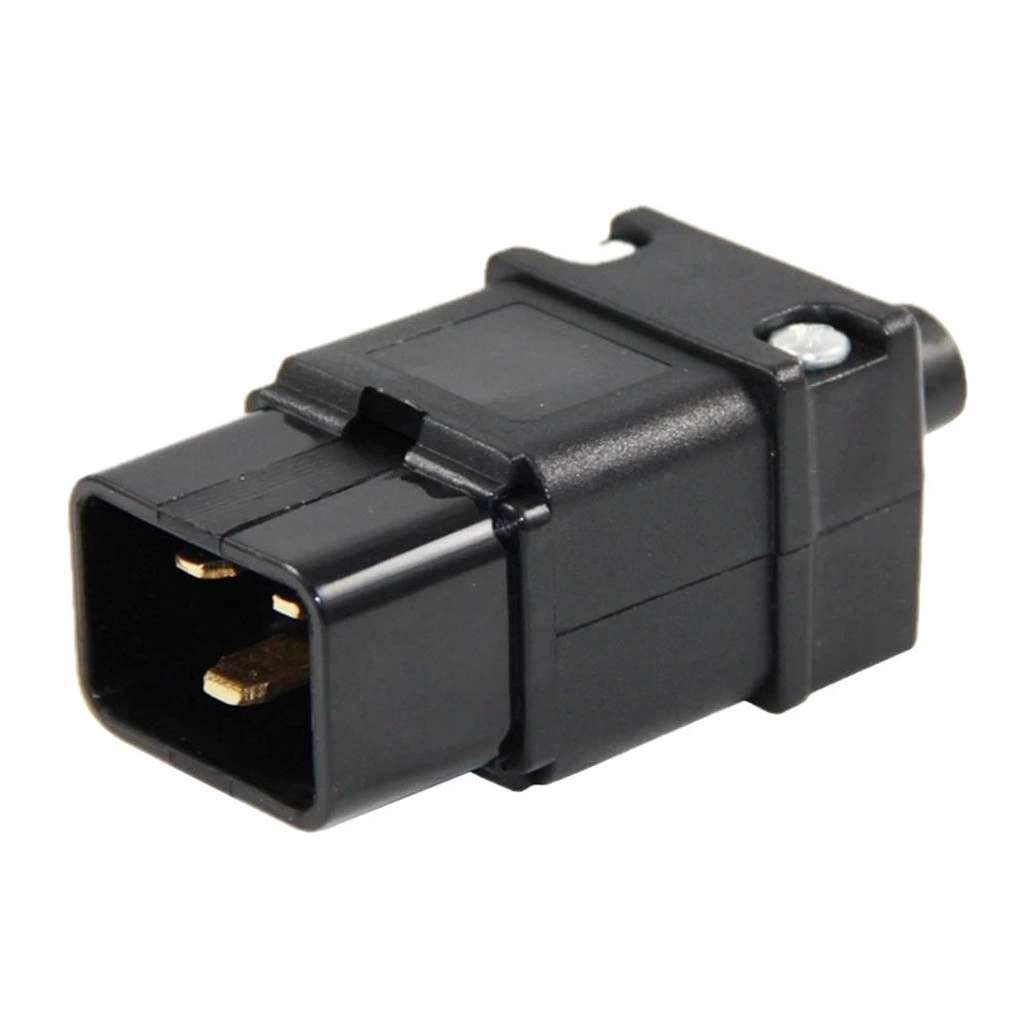

IC-215B1 C20 Power Seyyar Erkek Kaliteli

IC-215B1 C20 Power Seyyar Erkek Kaliteli

IC-215B1 C20 Power Seyyar Erkek, yüksek güç gerektiren cihazlar için tasarlanmış, IEC 60320 standardına uygun kablo tipi bir konnektördür. 16A akım taşıma kapasitesi sunan bu konnektör, sunucular, UPS sistemleri, endüstriyel ekipmanlar ve profesyonel cihazlarda kullanım için ideal bir güç bağlantı çözümüdür.

Dayanıklı gövde yapısı, güvenli bağlantı özellikleri ve yüksek sıcaklık dayanımı ile dikkat çeken bu elektronik komponent, güç dağıtım sistemlerinde ve yüksek akım gerektiren uygulamalarda güvenilir bir seçenektir.

Kablo montaj tipi tasarımı sayesinde özel güç kabloları oluşturma veya mevcut kabloları uzatma imkanı sağlayan bu kaliteli konnektör, C19 dişi soketlere tam uyumlu olup, kurumsal ve endüstriyel ortamlarda yaygın şekilde kullanılmaktadır.

Teknik Özellikler

IC-215B1 C20 Power Seyyar Erkek Kaliteli'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC 60320 C20 Erkek
• Model: IC-215B1
• Montaj Tipi: Kablo tipi (seyyar))
• Akım Kapasitesi: 16A (maksimum))
• Voltaj Değeri: 250V AC (maksimum)
• Güç Kapasitesi: 4000W (maksimum)
• Kontak Malzemesi: Bakır alaşım, nikel kaplama
• Gövde Malzemesi: Sert plastik (PA66), alev geciktirici
• Koruma Derecesi: IP20
• Renk: Siyah
• Dayanım Voltajı: 2000V AC (minimum)
• İzolasyon Direnci: 100MΩ (minimum)
• Kontak Direnci: 10mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Kablo Uyumluluğu: 3x1.0mm² - 3x2.5mm²
• Kablo Giriş Çapı: 7-12mm
• Terminal Tipi: Vidalı terminal bağlantısı
• Sıkma Torku: 0.8-1.0 Nm
• Terminaller: L (Faz), N (Nötr), PE (Toprak)
• Takma/Çıkarma Ömrü: >1,000 döngü
• Standardizasyon: IEC 60320-1, IEC 60320-2-2
• Sertifikasyonlar: CE, VDE, UL, CCC
• RoHS Uyumluluğu: Evet
• Alev Dayanımı: UL94V-0
• Uygun Dişi Konnektör: C19 dişi konnektör
• Boyutlar: Yaklaşık 44mm x 36mm x 70mm

Kullanım Alanları

IC-215B1 C20 Power Seyyar Erkek Kaliteli'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Veri Merkezi ve Sunucu Ekipmanları

• Sunucu kabloları
• PDU (Güç Dağıtım Üniteleri) bağlantıları
• Veri merkezi ekipmanları
• UPS güç kabloları
• Ağ sistemleri

Endüstriyel Uygulamalar

• Endüstriyel makine beslemeleri
• Üretim hattı ekipmanları
• Yüksek güçlü sistemler
• İmalat ekipmanları
• Otomasyon sistemleri

Profesyonel Sistemler

• Büyük ölçekli ses sistemleri
• Profesyonel video ekipmanları
• Yayın sistemleri
• Tıbbi cihazlar
• Laboratuvar cihazları

Avantajlar ve Özellikler

IC-215B1 C20 Power Seyyar Erkek Kaliteli'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 16A akım taşıma kapasitesi ile güç yoğun sistemlere uygun
• Endüstriyel Kalite: Dayanıklı malzemeler ve profesyonel üretim
• Güvenli Bağlantı: Vidalı terminaller ile sağlam kablo bağlantısı
• Uluslararası Standart: IEC 60320 standartlarına tam uyumluluk
• Yüksek Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı
• Alev Geciktirici: UL94V-0 standartlarına uygun güvenli malzeme
• Kolay Montaj: Pratik tasarım ile hızlı kablo bağlantısı
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlayan kontak yapısı
• Topraklama Koruması: PE terminali ile güvenli topraklama bağlantısı
• Uzun Kullanım Ömrü: 1000'den fazla takma/çıkarma döngüsü dayanımı

Montaj ve Kablo Yapım Rehberi

IC-215B1 C20 Power Seyyar Erkek Kaliteli'nin doğru montajı ve kablo yapımı için rehber bilgiler.

Gerekli Malzemeler:

• Kablo: 3x1.0mm² - 3x2.5mm² (H05VV-F veya eşdeğeri)
• Aletler: Yıldız ve düz tornavida, kablo soyucu, kesici, pense
• Yardımcı Malzemeler: İzolasyon bandı, kablo markalama etiketleri
• Koruyucu Ekipman: Eldiven, göz koruması
• Test Ekipmanı: Multimetre veya süreklilik test cihazı

Montaj Adımları:

• Hazırlık: Konnektör parçalarını düzenli şekilde hazırlayın
• Gövde Açma: Vidaları sökerek konnektör gövdesini açın
• Kablo Hazırlama: Dış kılıfı 30-35mm soyun, iç iletkenleri 7-8mm soyun
• Kablo Geçirme: Kabloyu konnektör gövdesinden ve kablo sıkıştırma parçasından geçirin
• Terminal Bağlantısı: Her iletkeni doğru terminale bağlayın

Kablo Bağlantı Şeması:

• Kahverengi İletken: L (Faz) terminaline
• Mavi İletken: N (Nötr) terminaline
• Sarı-Yeşil İletken: PE (Toprak) terminaline
• Terminal Sıkma: Terminal vidalarını 0.8-1.0 Nm tork ile sıkın
• Kablo Sabitleme: Kablo sıkma aparatını güvenli şekilde sıkıştırın

Sorun Giderme ve İpuçları

IC-215B1 C20 Power Seyyar Erkek Kaliteli kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Terminal vidalarının belirtilen torkta sıkıldığından emin olun.
• Isınma Sorunu: Kablo kesitinin akım yüküne uygun olduğunu kontrol edin.
• Konnektör Zorlanması: C19 sokete takılırken aşırı güç kullanmayın, düzgün hizalandığından emin olun.
• Kablo Gerilimi: Kablo sıkıştırma aparatının doğru şekilde ayarlandığını kontrol edin.
• Kontak Problemi: Terminal yüzeylerinde korozyon veya kirlenme olmadığından emin olun.

Kullanım İpuçları

• Yüksek güçlü uygulamalarda 3x2.5mm² kablo kullanın
• Terminal bağlantılarında aşırı sıkmaktan kaçının, malzemeye zarar verebilir
• Periyodik olarak terminal sıkılığını ve konnektör sağlamlığını kontrol edin
• Nemli ortamlarda ek izolasyon önlemleri alın
• Kablo etiketleri kullanarak güç yollarını tanımlayın
• Taşınabilir cihazlarda kablo gerilimini azaltan önlemler alın

Paket İçeriği

• IC-215B1 C20 Power Seyyar Erkek Kaliteli
