IC-215A2 C19 Power Şase Dişi Kulaklı AC-06A

IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A

IC-215A2 C19 Power Şase Dişi Kulaklı, yüksek güç gerektiren endüstriyel cihazlar ve ekipmanlar için tasarlanmış, panel montaj tipi bir konnektördür. 16A akım taşıma kapasitesi sunan bu konnektör, montaj kulakçıkları sayesinde panellere güvenli şekilde sabitlenerek, profesyonel güç dağıtım sistemlerinde kullanılır.

Dayanıklı yapısı, güvenilir bağlantı özellikleri ve yüksek sıcaklık dayanımı ile dikkat çeken bu elektronik komponent, özellikle sunucular, UPS sistemleri, ağ ekipmanları, endüstriyel makineler ve profesyonel ses/görüntü sistemleri için ideal bir çözümdür.

IEC 60320 C19 standardına uygun olan bu kaliteli power giriş konnektörü, C20 erkek konnektörler ile tam uyumlu çalışarak, güvenli ve güvenilir elektrik bağlantısı sağlar.

Teknik Özellikler

IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC 60320 C19 Dişi
• Model: IC-215A2
• Montaj Tipi: Şase montaj (panel mount), kulaklı)
• Akım Kapasitesi: 16A (maksimum))
• Voltaj Değeri: 250V AC (maksimum)
• Güç Kapasitesi: 4000W (maksimum)
• Kontak Malzemesi: Bakır alaşım, nikel kaplama
• Gövde Malzemesi: Poliamid 66 (PA66), alev geciktirici
• Montaj Kulakçıkları: Var, panel montajı için
• Koruma Derecesi: IP20
• Renk: Siyah
• Dayanım Voltajı: 2000V AC (minimum)
• İzolasyon Direnci: 100MΩ (minimum)
• Kontak Direnci: 10mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Terminal Tipi: Lehim (solder) bağlantı
• Terminaller: L (Faz), N (Nötr), PE (Toprak)
• Montaj Delik Çapı: 3.5mm
• Montaj Aralığı: 40mm x 32mm (yaklaşık)
• Panel Kesim Boyutu: 28mm x 20mm (yaklaşık)
• Takma/Çıkarma Ömrü: >1,000 döngü
• Standardizasyon: IEC 60320-1, IEC 60320-2-2
• Sertifikasyonlar: CE, VDE, UL, CCC
• RoHS Uyumluluğu: Evet
• Alev Dayanımı: UL94V-0
• Uygun Erkek Konnektör: C20 erkek konnektör

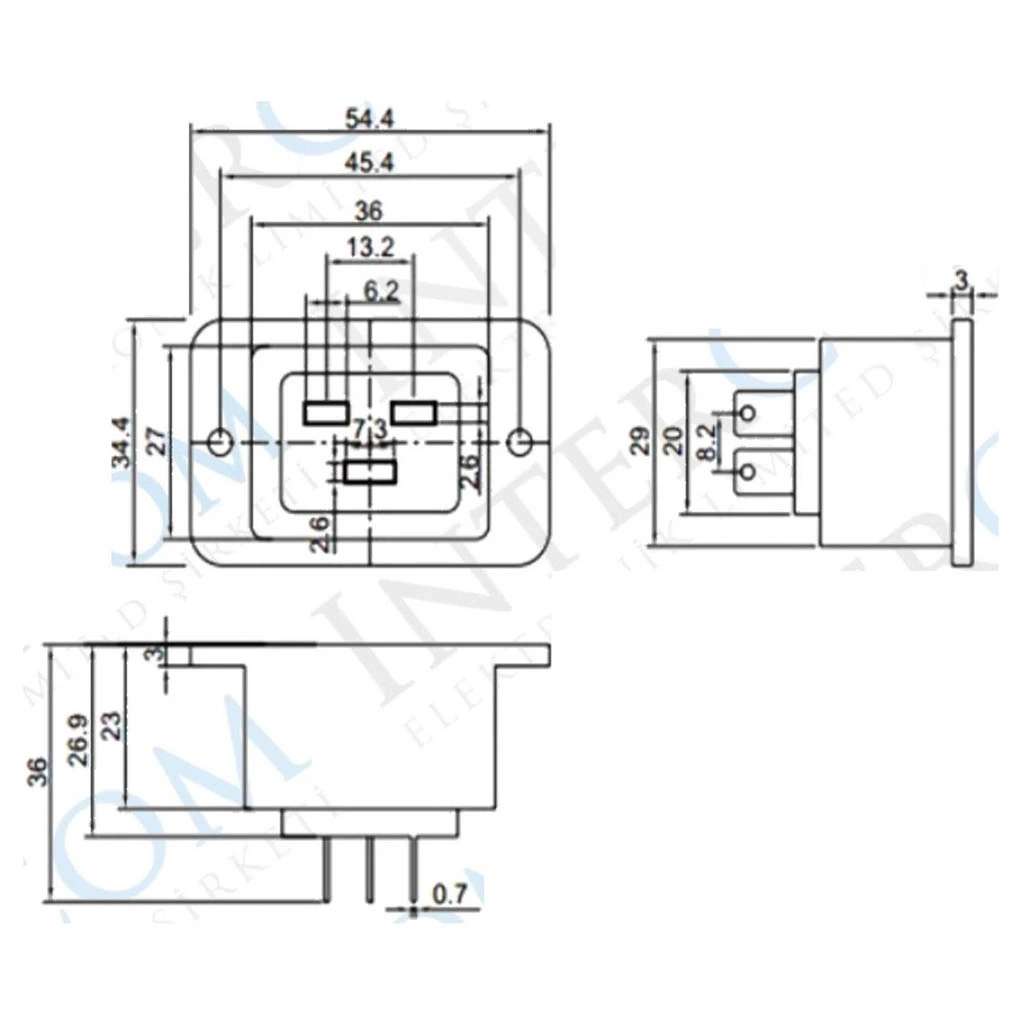

• Boyutlar: Yaklaşık 46mm x 35mm x 28mm (dış ölçüler)

Kullanım Alanları

IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Veri Merkezi ve Sunucu Sistemleri

• Sunucu kasaları
• Rack kabinetleri
• PDU (Güç Dağıtım Üniteleri)
• UPS sistemleri
• Ağ ekipmanları

Endüstriyel Uygulamalar

• Endüstriyel kontrol panelleri
• Üretim hattı ekipmanları
• Otomasyon sistemleri
• CNC makineleri
• Güç dağıtım kutuları

Profesyonel Ekipmanlar

• Güç amplifikatörleri
• Profesyonel ses ekipmanları
• Yayın sistemleri
• Tıbbi cihazlar
• Laboratuvar ekipmanları

Avantajlar ve Özellikler

IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A'nın sağladığı avantajlar ve çözümler.

• Güvenli Montaj: Montaj kulakçıkları ile panellere sağlam sabitleme
• Yüksek Akım Kapasitesi: 16A akım taşıma kapasitesi ile güçlü sistemlere uygun
• Endüstriyel Kalite: Dayanıklı malzemeler ve profesyonel üretim standartları
• Güvenli Bağlantı: IEC standartlarına uygun kontak tasarımı
• Alev Geciktirici Gövde: UL94V-0 standartlarında güvenli malzeme
• Kolay Kurulum: Standart panel açıklığı ile uyumlu tasarım
• Yüksek İzolasyon: 2000V dayanım voltajı ile güvenli elektriksel izolasyon
• Düşük Kontak Direnci: Verimli elektrik iletimi
• Geniş Çalışma Sıcaklığı: -25°C ile +85°C arası kullanım imkanı
• Uluslararası Uyumluluk: Çeşitli sertifikalarla global standartlara uygunluk

Montaj ve Panel Kesim Rehberi

IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A'nın doğru montajı ve panel kesimi için rehber bilgiler.

Gerekli Malzemeler:

• Aletler: Matkap, 3.5mm matkap ucu, tornavida seti, metal testeresi veya dekupaj
• Yardımcı Malzemeler: Kumpas, cetvel, işaretleme kalemi, şablon
• Montaj Elemanları: M3 cıvata ve somun seti
• Lehimleme Gereçleri: Lehim istasyonu, lehim teli, pasta (flux)
• Koruyucu Ekipman: Eldiven, göz koruması

Panel Kesim ve Montaj Adımları:

• Panel Kesimi: Yaklaşık 28mm x 20mm ölçülerinde dikdörtgen açıklık oluşturun
• Montaj Delikleri: Kulakçık pozisyonlarına göre 3.5mm çapında delikler açın
• Konnektör Yerleştirme: Konnektörü panel açıklığına dışarıdan yerleştirin
• Sabitleme: M3 cıvata ve somunlar ile kulakçıklardan sabitleyin
• Terminal Bağlantısı: Kabloları doğru terminallere lehimleyin

Lehimleme ve Bağlantı İpuçları:

• Faz (L): Genellikle kahverengi kablo ile bağlanır
• Nötr (N): Genellikle mavi kablo ile bağlanır
• Toprak (PE): Sarı-yeşil kablo ile bağlanır
• Lehim Kalitesi: Soğuk lehimden kaçının, temiz ve parlak lehim bağlantıları oluşturun
• İzolasyon: Lehim bağlantılarını ısı ile daralan makaron ile izole edin

Sorun Giderme ve İpuçları

IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Montaj cıvatalarının yeterince sıkıldığından emin olun.
• Zayıf Lehim: Lehim bağlantılarını kontrol edin, gerekirse yeniden lehimleyin.
• Uyumsuz Panel Açıklığı: Panel kesiminin doğru ölçülerde olduğunu teyit edin.
• Kontak Problemi: Terminal yüzeylerini temizleyin ve kontak noktalarını kontrol edin.
• Isınma Sorunu: Kablo kesitlerinin akım değerine uygun olduğundan emin olun.

Kullanım İpuçları

• Sağlam metal panellerde kullanım için uygundur
• Çok ince panellerde ek destek plakaları kullanın
• Titreşimli ortamlarda conta veya sıkılaştırıcı kullanın
• Düzenli olarak bağlantıların sıkılığını kontrol edin
• Tozlu ortamlarda konnektör koruması kullanın
• Terminaller için kaliteli lehim ve uygun sıcaklık kullanın

Paket İçeriği

• IC-215A2 C19 Power Şase Dişi Kulaklı AC 0.6A
