IC-215A1 C20 Power Şase Erkek Kulaklı AC-06C

IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C

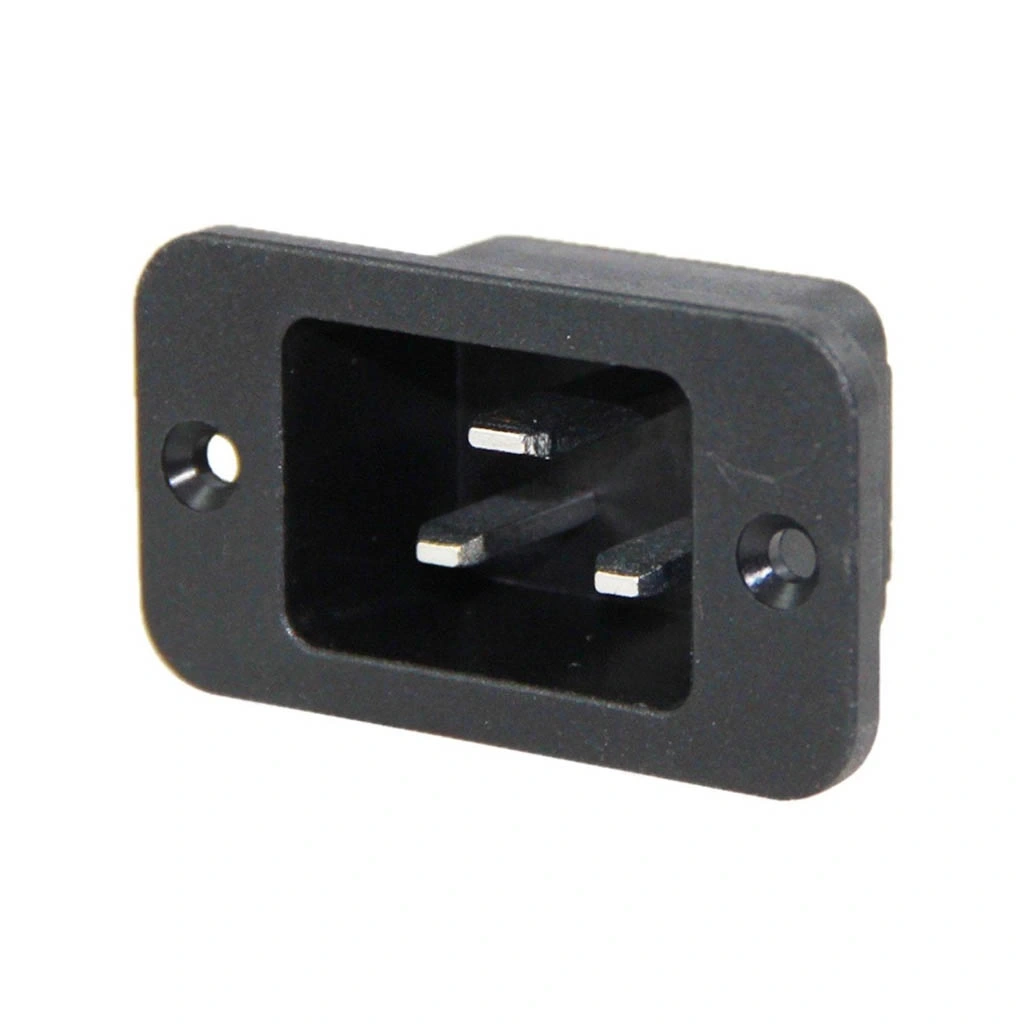

IC-215A1 C20 Power Şase Erkek Kulaklı, yüksek güç gerektiren endüstriyel cihazlar için tasarlanmış, panel montaj tipi bir konnektördür. 16A akım taşıma kapasitesi sunan bu konnektör, montaj kulakçıkları sayesinde panellere güvenli şekilde sabitlenerek, profesyonel güç dağıtım sistemlerinde kullanılır.

Dayanıklı yapısı, güvenilir bağlantı özellikleri ve yüksek sıcaklık dayanımı ile dikkat çeken bu elektronik komponent, özellikle güç kaynakları, UPS'ler, sunucu panelleri ve endüstriyel kontrol sistemleri için ideal bir çözümdür.

IEC 60320 C20 standardına uygun olan bu kaliteli konnektör, C19 dişi konnektörler ile tam uyumlu çalışarak, yüksek güç gerektiren uygulamalarda güvenli ve güvenilir elektrik bağlantısı sağlar.

Teknik Özellikler

IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC 60320 C20 Erkek
• Model: IC-215A1
• Montaj Tipi: Şase montaj (panel mount), kulaklı)
• Akım Kapasitesi: 16A (maksimum))
• Voltaj Değeri: 250V AC (maksimum)
• Güç Kapasitesi: 4000W (maksimum)
• Kontak Malzemesi: Bakır alaşım, nikel kaplama
• Gövde Malzemesi: Poliamid 66 (PA66), alev geciktirici
• Montaj Kulakçıkları: Var, panel montajı için
• Koruma Derecesi: IP20
• Renk: Siyah
• Dayanım Voltajı: 2000V AC (minimum)
• İzolasyon Direnci: 100MΩ (minimum)
• Kontak Direnci: 10mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası

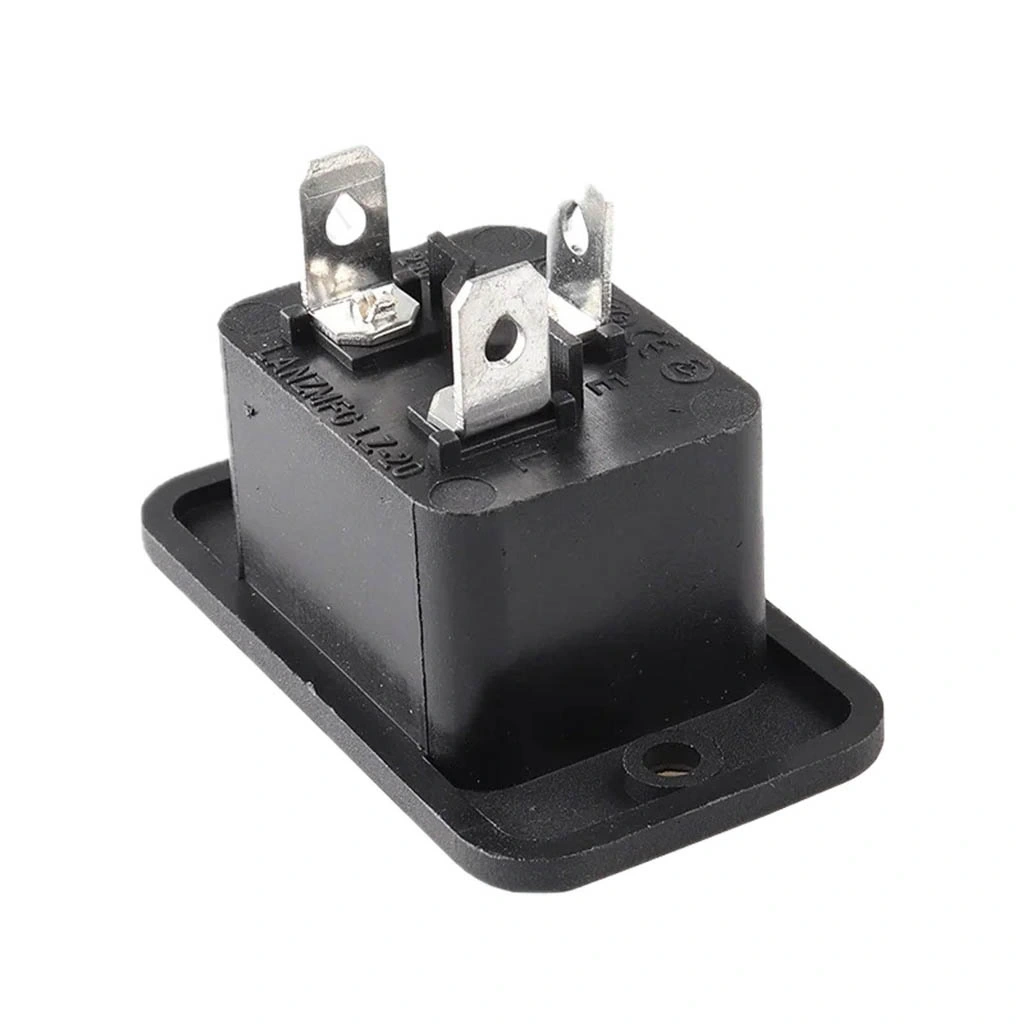

• Terminal Tipi: Lehim (solder) bağlantı
• Terminaller: L (Faz), N (Nötr), PE (Toprak)
• Montaj Delik Çapı: 3.5mm
• Montaj Aralığı: 40mm x 32mm (yaklaşık)
• Panel Kesim Boyutu: 28mm x 20mm (yaklaşık)
• Takma/Çıkarma Ömrü: >1,000 döngü
• Standardizasyon: IEC 60320-1, IEC 60320-2-2
• Sertifikasyonlar: CE, VDE, UL, CCC
• RoHS Uyumluluğu: Evet
• Alev Dayanımı: UL94V-0
• Uygun Dişi Konnektör: C19 dişi konnektör

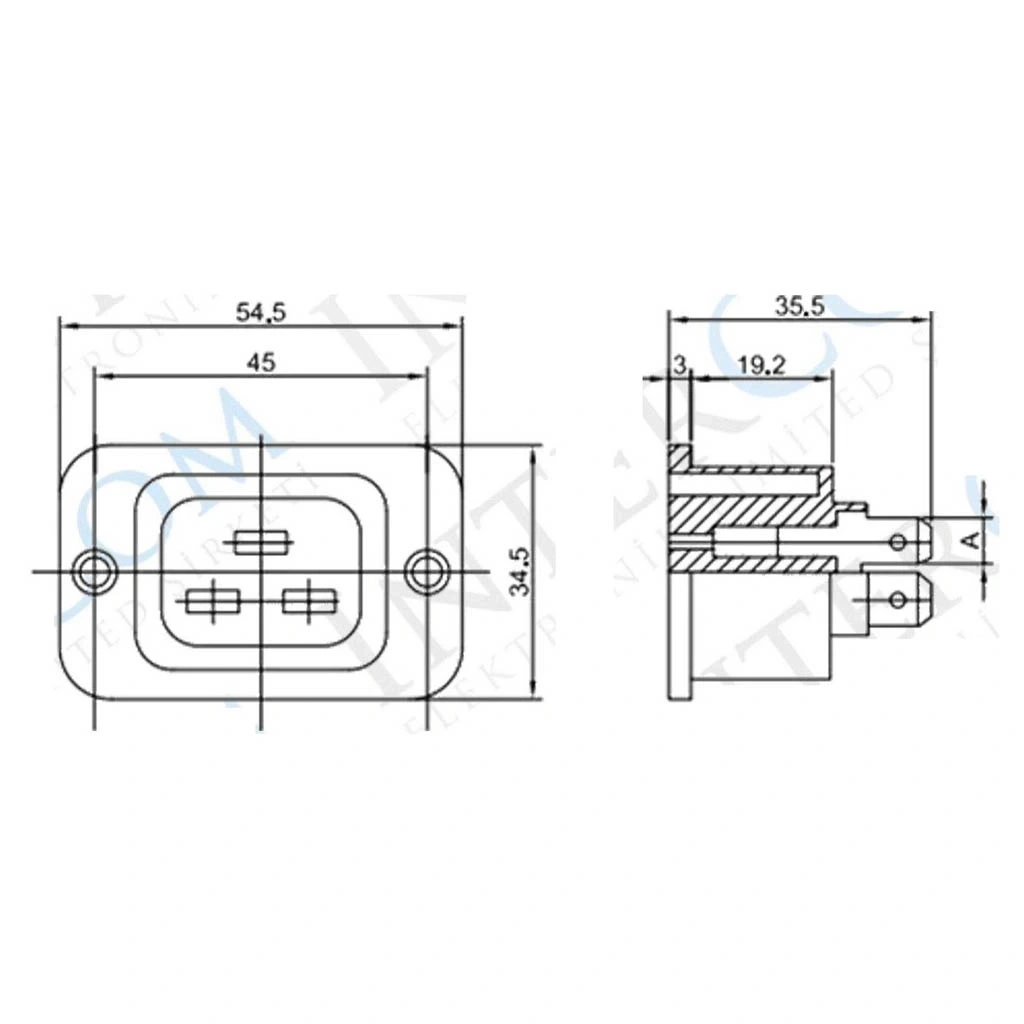

• Boyutlar: Yaklaşık 46mm x 35mm x 28mm (dış ölçüler)

Kullanım Alanları

IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Güç Dağıtım Sistemleri

• PDU (Güç Dağıtım Üniteleri)
• UPS güç giriş bağlantıları
• Güç kaynağı sistemleri
• Endüstriyel güç kontrol panelleri
• Sanayi tipi elektrik kutuları

Veri Merkezi ve Sunucu Ekipmanları

• Sunucu kabinleri
• Rack sistemleri
• Ağ cihazları
• Veri depolama üniteleri
• Soğutma sistemleri

Endüstriyel Uygulamalar

• Endüstriyel kontrol sistemleri
• CNC makineleri
• Üretim hattı ekipmanları
• Otomasyon kontrol panelleri
• Laboratuvar cihazları

Avantajlar ve Özellikler

IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C'nin sağladığı avantajlar ve çözümler.

• Sağlam Panel Montajı: Kulaklı tasarım ile güvenli sabitleme imkanı
• Yüksek Akım Kapasitesi: 16A ile güçlü sistemler için uygun
• Endüstriyel Kalite: Profesyonel ortamlar için dayanıklı yapı
• Güvenilir Bağlantı: IEC standartlarına uygun kontak tasarımı
• Alev Geciktirici Malzeme: UL94V-0 standardında güvenli kullanım
• Kolay Kurulum: Standart panel kesimlerine uygun boyutlar
• Yüksek İzolasyon: 2000V dayanım voltajı ile güvenli çalışma
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arası kullanım imkanı
• Global Standartlara Uyum: Uluslararası sertifikalara sahip
• Uzun Ömür: 1000'den fazla takma/çıkarma döngüsü dayanımı

Montaj ve Panel Kesim Rehberi

IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C'nin doğru montajı ve panel kesimi için rehber bilgiler.

Gerekli Malzemeler:

• Aletler: Matkap, 3.5mm matkap ucu, metal kesme aleti, tornavida seti
• Ölçüm Aletleri: Kumpas, cetvel, işaretleme kalemi
• Montaj Parçaları: M3 cıvata-somun seti, rondela
• Lehimleme Ekipmanı: Lehim istasyonu, lehim teli, flux
• Güvenlik Ekipmanı: Eldiven, koruyucu gözlük

Panel Kesim ve Montaj Adımları:

• Panel Hazırlığı: 28mm x 20mm boyutlarında dikdörtgen açıklık oluşturun
• Montaj Delikleri: Kulakçık pozisyonlarına uygun 3.5mm delikler açın
• Konnektör Yerleştirme: Konnektörü panel açıklığına içeriden yerleştirin
• Sabitleme: M3 cıvata ve somunlarla kulakçıklardan panele sabitleyin
• Bağlantı: Kabloları terminallere doğru şekilde lehimleyin

Lehimleme ve Terminal Bağlantısı:

• Faz (L): Kahverengi kablo ile bağlantı
• Nötr (N): Mavi kablo ile bağlantı
• Toprak (PE): Sarı-yeşil kablo ile bağlantı
• Lehim Kalitesi: Temiz ve parlak lehim bağlantıları oluşturun
• İzolasyon: Tüm açık bağlantıları izole edin

Sorun Giderme ve İpuçları

IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Montaj Zorlukları: Panel kesiminin doğru boyutlarda olduğundan emin olun.
• Bağlantı Problemi: Terminal lehimlerini kontrol edin, soğuk lehim yapmayın.
• Konnektör Oturmuyor: Panel kalınlığının uygun olduğunu kontrol edin.
• Kulakçık Problemi: Montaj deliklerinin doğru konumlandırıldığından emin olun.
• İzolasyon Sorunları: Açık terminal bağlantılarını kontrol edin.

Kullanım İpuçları

• Metal panellerde topraklama için panel ile konnektör gövdesi arasında elektriksel temas sağlayın
• Tozlu ortamlarda kullanılacaksa açık terminalleri koruyucu kaplama ile kaplayın
• Titreşimli ortamlarda cıvata-somunlara sıkma rondelası ekleyin
• Düzenli olarak bağlantıları kontrol edin ve gerekirse sıkın
• Lehim bağlantılarını yaparken yeterli ısı ve uygun lehim kullanın
• Panel kesimi öncesi kağıt şablon kullanarak doğru ölçüleri işaretleyin

Paket İçeriği

• IC-215A1 C20 Power Şase Erkek Kulaklı AC 0.6C
