IC-192A Çıt Çıt Anahtar Vidalı Deney Anahtarı PBS-17A

IC-192A Çıt Çıt Anahtar Vidalı Deney Anahtarı PBS-17A

IC-192A Çıt Çıt Anahtar PBS-17A, çeşitli elektronik cihazlarda kullanılan bir tür anahtardır. Çıt çıt anahtarlar, basıldıklarında net bir tıklama sesi çıkaran ve genellikle anlık temas sağlayan anahtarlardır.

PBS-17A modeli, yaygın olarak kullanılan bir tip olan basmalı-yaylı çıt çıt anahtarlardan biridir.

IC-192A Çıt Çıt Anahtar, vidalı terminal bağlantısına sahip bas-aç/bas-kapa mekanizmalı bir elektronik komponenttir. PBS-17A model kodu ile bilinen bu anahtar, elektronik devrelerde kolay ve güvenli kontrol imkanı sağlar.

Elektronik projelerinizde lehimleme yapmadan hızlı ve güvenilir bağlantılar kurabileceğiniz bir anahtar mı arıyorsunuz? IC-192A Çıt Çıt Vidalı Anahtar, basma-kilitleme mekanizması ve vidalı terminal bağlantıları ile elektronik devrelere kolay entegrasyon sağlar.

PBS-17A model kodu ile bilinen bu dayanıklı anahtar, deneysel projelerden breadboard uygulamalarına, eğitim setlerinden kalıcı devrelere kadar geniş kullanım alanına sahiptir.

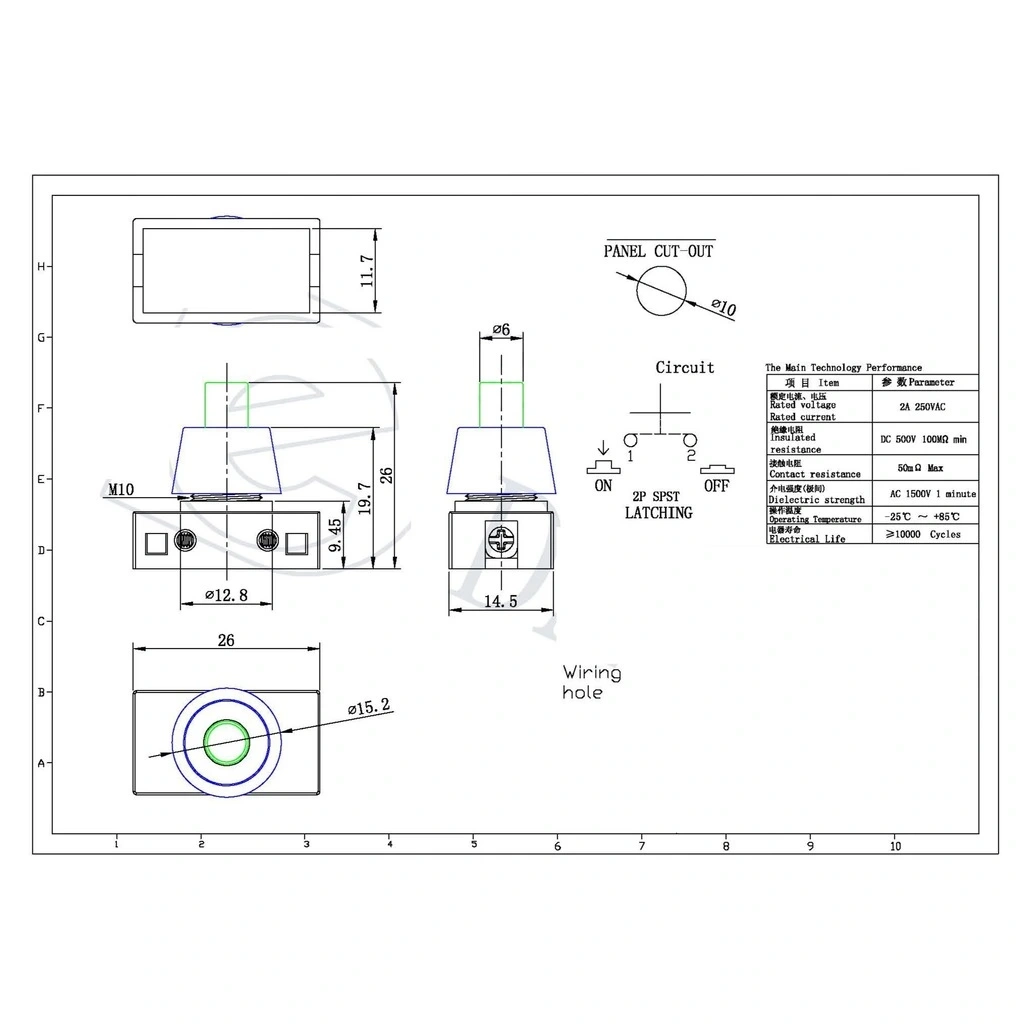

Teknik Özellikler

Bu anahtar, vidalı terminalleri sayesinde lehimleme gerektirmeden kablo bağlantısı yapmanızı sağlar. Çıt çıt mekanizması ile ilk basışta devreyi açar, ikinci basışta kapatır. Bu özelliği sayesinde projelerinizde kolay kontrol sağlarken, görsel ve işitsel geri bildirim ile de anahtarın durumunu net bir şekilde anlayabilirsiniz.

• Model: IC-192A / PBS-17A
• Tip: Çıt Çıt Anahtar (Push Button Switch)
• Mekanizma: Basma-Kilitleme (Push-Push)
• Çalışma Prensibi: Bas-Aç / Bas-Kapa
• Terminal Tipi: Vidalı (Screw Terminal)
• Terminal Sayısı: 2 Terminal
• Kontak Tipi: SPST (Tek Kutuplu Tek Atımlı)
• Maksimum Voltaj: 250V AC / 30V DC
• Maksimum Akım: 3A
• Renk: Siyah
• Gövde Malzemesi: Plastik
• Kontak Malzemesi: Gümüş Alaşım
• Boyutlar: Yaklaşık 20 x 15 x 13mm (UxGxY)
• Terminal Vida Boyutu: M2.5
• Uyumlu Kablo Kesiti: 0.5-1.5mm²
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Sıcaklığı: -20°C ila +70°C
• Mekanik Ömür: >10,000 çevrim
• Montaj Tipi: PCB veya Yüzey Montajı

Kullanım Avantajları

• Vidalı Terminal: Lehimsiz kolay kablo bağlantısı.
• Çıt Çıt Mekanizma: Net durum bildirimi ve kolay kullanım.
• Yüksek Akım Kapasitesi: 3A taşıma gücü ile geniş kullanım alanı.
• Dayanıklı Yapı: 10,000+ çevrim uzun ömür.
• Sesli Geri Bildirim: Karakteristik çıt sesi ile durum bildirimi.
• Görsel Bildirim: Butonun pozisyonu açık/kapalı durumu gösterir.
• Geniş Voltaj Aralığı: AC ve DC devrelerde kullanım.
• Kolay Montaj: Vida delikleri ile sabit yüzeylere montaj imkanı.
• Güvenli Bağlantı: Terminal vidaları ile sıkı kablo teması.
• Geçici Devreler: Hızlı takıp çıkarma imkanı.
• Düşük Kontak Direnci: Verimli enerji iletimi.
• Kompakt Tasarım: Az yer kaplayan yapı.

İdeal Kullanım Alanları

• Elektronik Deneyler: Hızlı devre kurulumu ve kontrolü
• Eğitim Setleri: Öğrenciler için lehimsiz devreler
• DIY Projeler: Kendin yap elektronik projeleri
• Güç Kontrol Devreleri: DC güç kaynağı açma/kapama
• Arduino Projeleri: Harici anahtar bağlantısı
• LED Kontrol Sistemleri: Aydınlatma devreleri
• Taşınabilir Ekipmanlar: Pilli cihaz kontrolleri
• Hobi Elektronik: Geçici test devreleri
• Prototip Geliştirme: Hızlı prototipleme
• Motor Kontrol Projeleri: Düşük güçlü motor açma/kapama
• Alarm Sistemleri: Kullanıcı kontrollü test anahtarları
• Laboratuvar Ekipmanları: Test cihazları ve eğitim aletleri

Montaj ve Kullanım İpuçları

Vidalı Terminal Avantajları

IC-192A anahtarının en önemli özelliklerinden biri vidalı terminal bağlantı sistemidir. Bu sistemin elektronik projelerinizde çeşitli avantajları vardır.

Vidalı terminaller, lehimleme gerektirmeden hızlı ve güvenilir elektriksel bağlantı sağlar. Bu özellik, test devrelerinde veya sık değişiklik yapılan projelerde zamandan tasarruf etmenizi sağlar. Bağlantı yapmak için özel alet gerektirmez, standart bir düz tornavida ile kolayca kablo bağlantısı yapılabilir.

Ayrıca, vidalı terminaller farklı kesitteki kablolarla çalışma esnekliği sunar. 0.5mm² ila 1.5mm² arasındaki kablo kesitleri bu terminallere güvenle bağlanabilir. Terminal bağlantıları, titreşimli ortamlarda bile güvenilir kontak sağlar ve zamanla gevşemez. Bağlantının kalitesini gözle kontrol etmek mümkündür, bu da devre hatalarını azaltır. Gerektiğinde kabloların hızlıca sökülüp yeniden bağlanabilmesi, devre değişikliklerinde büyük kolaylık sağlar.

PBS-17A Devre Entegrasyonu

PBS-17A model kodlu IC-192A anahtarının çeşitli elektronik devrelere entegrasyonu kolay ve pratiktir. Bu ürün, farklı bağlantı konfigürasyonları için esneklik sunar.

Anahtarın devreye entegrasyonu basittir: iki terminal arasında, anahtarın durumuna bağlı olarak açık veya kapalı bir devre oluşturulur. Seri bağlantıda, anahtarın yük ile güç kaynağı arasına yerleştirilmesi en yaygın kullanım şeklidir. Bu düzende anahtar, tüm devrenin güç akışını kontrol eder.

Düşük gerilimli devrelerde (5V, 12V gibi) doğrudan anahtarlama yaparken, yüksek gerilim uygulamalarında güvenlik önlemleri alınmalıdır. Motorlar gibi indüktif yükler için, terminallere paralel diyot bağlanması kontak ömrünü uzatır. Mikrodenetleyici projelerinde, anahtar bir sinyal giriş elemanı olarak kullanılabilir. Bu durumda, pull-up veya pull-down dirençleri ile birlikte kullanılması önerilir. Ayrıca, terminallere bağlanan kabloların izolasyonu, güvenli çalışma için önemlidir.

Paket İçeriği

• 1 x IC-192A Çıt Çıt Anahtar Vidalı Deney Anahtarı PBS-17A
