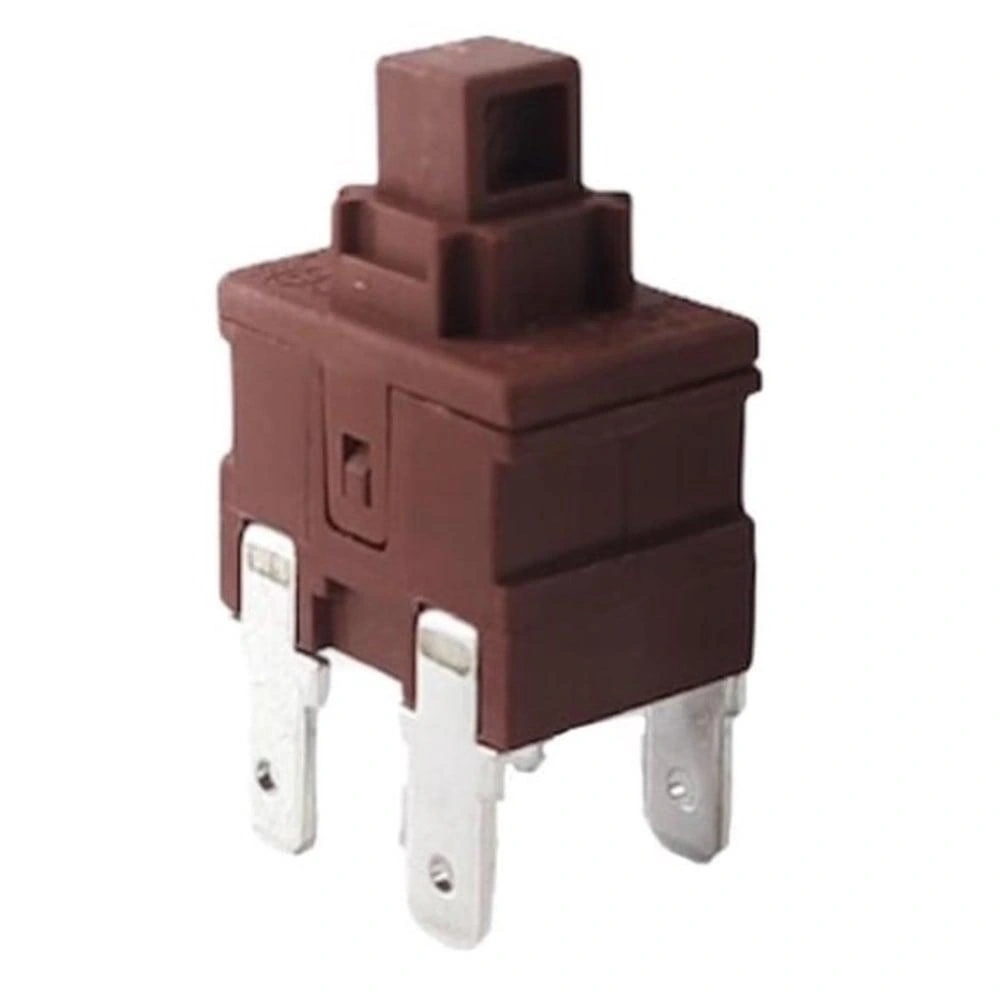

IC-180H2 Basmalı Kare Süpürge Anahtarı 4P

IC-180H2 Basmalı Kare Süpürge Anahtarı 4P

IC-180H2 Basmalı Kare Süpürge Anahtarı, 4 kutuplu (4P) bir anahtar olup, özellikle süpürge makineleri, elektrikli ev aletleri ve diğer benzer cihazlarda kullanım için tasarlanmıştır. Kare şekli ve basmalı mekanizması, cihazın kolayca açılıp kapanmasına olanak tanır. Dayanıklı yapısı sayesinde uzun ömürlüdür ve günlük kullanıma uygundur.

Elektrikli süpürgeniz için profesyonel bir kontrol anahtarı mı arıyorsunuz? IC-180H2 Basmalı Kare Süpürge Anahtarı, elektrikli süpürgelerin ayak kontrol mekanizmasında kullanılan gelişmiş bir komponenttir. 4 pinli yapısı ve kare formuyla, modern elektrikli süpürgelerde çoklu fonksiyonları kontrol etmek için ideal bir seçimdir.

Bu kare süpürge anahtarı, sağlam plastik gövdesi ve kusursuz mekanik yapısıyla uzun ömürlü kullanım sunar. Elektrikli süpürgelerde güç kontrolü yanında, çoklu hız ayarları veya ek fonksiyonların kontrolünde kullanılır. Yedek parça ihtiyacı duyan tamir uygulamaları ve ileri elektronik projeler için mükemmel bir çözümdür.

Teknik Özellikler

• Model: IC-180H2
• Bağlantı Türü: Vidalı veya lehimli bağlantı
• Çalışma Gerilimi:
  • AC: 250V
  • DC: 30V
• Maksimum Akım Kapasitesi: 10A
• Montaj Çapı: Kare şekil, yaklaşık 22mm
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Mekanik Dayanıklılık: 50.000 çevrim
• Tip: Basmalı Kare Süpürge Anahtarı
• Terminal Sayısı: 4 Pin
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Çalışma Tipi: Basmalı (Push Button)
• Form Faktörü: Kare
• Gövde Malzemesi: Yüksek Dayanıklı Plastik
• Boyutlar: Yaklaşık 28mm x 28mm x 18mm
• Akım Kapasitesi: 4A
• Voltaj Değeri: 250V AC
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Montaj Tipi: Yüzey Montaj
• Terminal Tipi: Lehimleme için düz terminaller

Kullanım Avantajları

• 4 Pinli Gelişmiş Yapı: Çoklu fonksiyon kontrolü imkanı.
• Kare Ergonomik Tasarım: Düz pedallarda sabit ve dengeli montaj.
• Geniş Basma Yüzeyi: Kolay bulunabilirlik ve basma konforu.
• Yüksek Akım Kapasitesi: 4A değeri ile güçlü cihazlar için uygunluk.
• Düşük Kontak Direnci: Verimli enerji kullanımı ve minimum ısınma.
• Uzun Mekanik Ömür: 20,000+ basım döngüsü ile dayanıklılık.
• Yüksek Yalıtım Direnci: Güvenli kullanım ve elektriksel izolasyon.
• Geniş Çalışma Sıcaklığı: Farklı ortam şartlarında güvenilir performans.
• Çift Kutuplu Yapı: İki bağımsız devreyi kontrol edebilme.
• Kolay Montaj Özellikleri: Standart boyutlar ile yaygın uyumluluk.

İdeal Kullanım Alanları

• Elektrikli Süpürgeler: Çoklu fonksiyonlu süpürgelerde güç ve hız kontrolü
• Profesyonel Temizlik Ekipmanları: Endüstriyel ve ticari süpürgeler
• Çok İşlevli Ev Aletleri: Farklı modlarda çalışan cihazlar
• Elektrikli Ev Robotu Sistemleri: Otomatik temizlik cihazları
• DIY Elektronik Projeleri: Çoklu kanal kontrolü gerektiren uygulamalar
• Motor Kontrol Devreleri: Hız ve yön kontrolü gerektiren sistemler
• Endüstriyel Kontroller: Çift devre gerektiren makine kontrolleri
• Taşınabilir Güç Aletleri: Çok fonksiyonlu aletlerde mod seçimi
• Çift Motor Sistemleri: İki motorun bağımsız kontrolü
• Medikal Cihazlar: Çift kontrol gerektiren ayak pedalları

Montaj ve Kullanım İpuçları

4 Pinli Yapı ve Çalışma Prensibi

IC-180H2 süpürge anahtarı, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısıyla standart 2 pinli anahtarlardan daha gelişmiş kontrol imkanı sunar. Bu yapı sayesinde, tek bir anahtarla iki bağımsız devreyi aynı anda kontrol etmek mümkündür.

Anahtarın çalışma prensibi, kare basma yüzeyine baskı uygulandığında içerideki çift kontağın aynı anda hareket etmesine dayanır. Her iki kontak grubu da normalde açık (NO - Normally Open) durumdadır. Anahtara basıldığında, her iki devre de aktif hale gelir ve elektrik akışı başlar. Basınç kaldırıldığında, anahtarın içindeki yay mekanizması kontakları tekrar açık pozisyona getirir.

Bu çift kontaklı yapı, elektrikli süpürgelerde hem ana güç devresini kontrol etmek hem de ikincil fonksiyonları (hız ayarı, emiş gücü, fırça aktivasyonu gibi) yönetmek için kullanılır. Böylece tek bir anahtar ile süpürgenin birden fazla özelliği kontrol edilebilir, kablolama azalır ve kullanım kolaylaşır.

4 Pin Bağlantı Şeması

IC-180H2 süpürge anahtarı, DPST (Çift Kutuplu Tek Yönlü) yapısıyla 4 bağlantı pini sunar. Doğru bağlantı için pin dizilimini anlamak önemlidir.

• Pin 1 ve 2: Birinci devre kontağı (bir grup)
• Pin 3 ve 4: İkinci devre kontağı (ikinci grup)

Her kontak grubu kendi içinde bağımsız çalışır, ancak aynı mekanik hareketle tetiklenir. Standart bağlantı şeması şu şekildedir:

Ana güç devresi için Pin 1'e güç kaynağından gelen faz hattını, Pin 2'ye ise cihazın motoruna giden kabloyu bağlayın. İkinci fonksiyon için (örneğin hız kontrolü), Pin 3'e kontrol devresinden gelen kabloyu, Pin 4'e ise kontrol edilecek komponente giden kabloyu bağlayın.

Bazı elektrikli süpürgelerde, bir kontak grubu ana motoru kontrol ederken, diğer grup emiş gücü ayarını veya ek fonksiyonları çalıştırır. Her iki devre de aynı anda açılır ve kapanır. Bağlantı yaparken mutlaka cihazın elektrik bağlantısını kesin ve işlem sonrasında tüm açık bağlantıları uygun şekilde yalıtın.

Paket İçeriği

• 1 x IC-180H2 Basmalı Kare Süpürge Anahtarı (4P)
