IC-136 Üçlü Işıksız Anahtar ON-OFF 6P

IC-136 Üçlü Işıksız Anahtar ON-OFF 6P

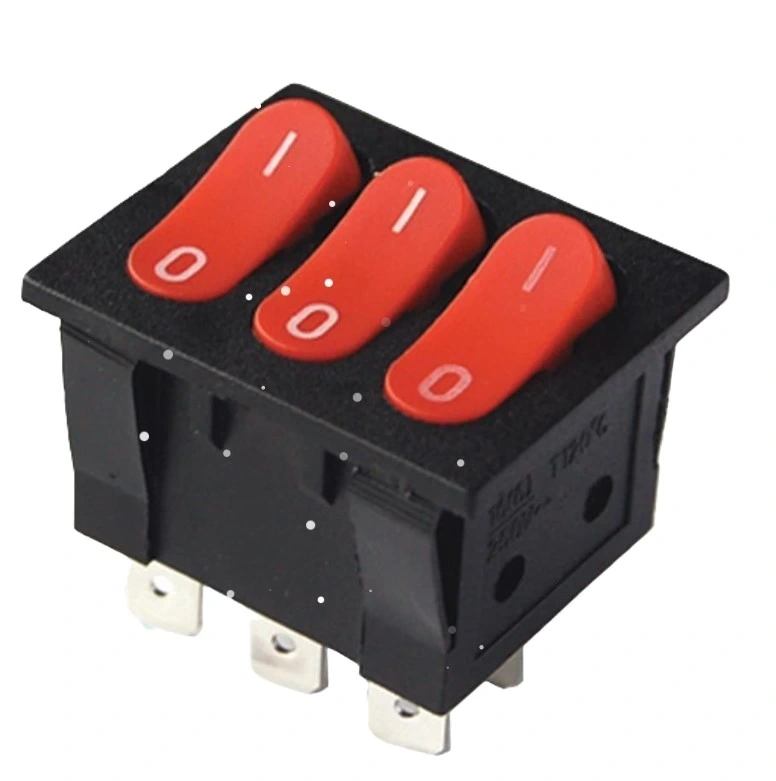

IC-136 Üçlü Işıksız Anahtar ON-OFF 6P, üç ayrı devreyi kontrol edebilen, 6 pinli (6P) bir açma/kapama (ON-OFF) anahtarıdır. Işıksız olması sayesinde sade bir görünüme sahip olup, birçok farklı elektronik ve elektrikli uygulamada kullanılabilir.

Çoklu devre kontrolü için tek bir anahtar çözümü mü arıyorsunuz? IC-136 Üçlü Anahtar, tek bir gövdede üç bağımsız ON-OFF (açma-kapama) anahtarını bir araya getirir. 6 pinli yapısıyla (her anahtar için 2 pin), üç farklı elektrik devresini aynı anda kontrol etme imkanı sağlar. Bu kompakt ve fonksiyonel tasarım, panel alanından tasarruf ederken kullanım kolaylığı sunar.

Sağlam yapısı ve güvenilir mekanizmasıyla uzun ömürlü kullanım sağlayan bu ışıksız anahtar, araç kontrol panelleri, ev aletleri, müzik ekipmanları ve elektronik projeler için ideal bir çözümdür. Her bir anahtar bağımsız çalıştığı için sistemlerinizde maksimum kontrol esnekliği elde edersiniz.

Teknik Özellikler

• Model: IC-136
• Tip: Üçlü Anahtarlı Switch
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Anahtar Sayısı: 3 Adet
• Terminal Sayısı: 6 Pin (Her anahtar için 2 pin)
• Kontak Tipi: 3 x SPST (Tek Kutuplu Tek Yönlü)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Malzemesi: Plastik
• Montaj Tipi: Panel Montaj
• Montaj Deliği: Dikdörtgen Kesim
• Kontak Direnci: <50 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme
• Renk: Siyah

Kullanım Avantajları

• Üçlü Kontrol: Tek gövdede üç bağımsız anahtar ile alan tasarrufu.
• Bağımsız Çalışma: Her anahtarın diğerlerinden etkilenmeden kullanım imkanı.
• Kolay Montaj: Standart dikdörtgen kesim ile panellere kolay entegrasyon.
• Kompakt Tasarım: Küçük kontrol alanlarında çoklu işlev sağlama.
• Basit Bağlantı: Her anahtar için iki terminal ile kolay kablolama.
• Sağlam Yapı: Dayanıklı plastik gövde ile uzun süreli kullanım.
• Temiz Görünüm: Işıksız tasarım ile sade ve profesyonel panel dizaynı.
• Çok Yönlü Uygulama: Geniş çalışma voltajı aralığı ile farklı sistemlere uyum.
• Uygun Maliyetli Çözüm: Tek parçada üç anahtar fonksiyonu.
• Kullanım Kolaylığı: Kolay algılanabilir anahtar pozisyonları.

İdeal Kullanım Alanları

• Araç Kontrol Panelleri: Far, sis lambası, iç aydınlatma kontrolü
• Ses Sistemleri: Çoklu kanal ve efekt kontrolü
• DIY Elektronik Projeler: Arduino ve Raspberry Pi uygulamaları
• Ev Aletleri: Fonksiyon ve mod seçimleri
• Küçük Elektrikli Cihazlar: Fan hızı, ısıtma seviyeleri, işlev seçimi
• Oyun Kontrol Panelleri: Arcade makineleri ve simülatörler
• Aydınlatma Sistemleri: Çoklu lamba grubu kontrolü
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• Hobi Elektronik: RC model kontrol sistemleri
• Endüstriyel Paneller: Kompakt alan gerektiren kontrol sistemleri

Montaj ve Kullanım İpuçları

Üçlü Anahtar Yapısı ve İşlevi

IC-136 üçlü anahtarın en önemli özelliği, tek bir gövdede üç bağımsız anahtar mekanizmasının bulunmasıdır. Her biri standart ON-OFF (açma-kapama) fonksiyonuna sahip olan bu anahtarlar, birbirinden tamamen bağımsız çalışır.

Anahtar mekanizmaları yan yana yerleştirilmiş olup, her birinin konumu kullanıcı tarafından kolayca görülür ve değiştirilebilir. Anahtarların yukarı pozisyonu genellikle "ON" (açık), aşağı pozisyonu ise "OFF" (kapalı) konumu temsil eder. Bu düzen, kullanım sırasında karışıklığı önler ve hızlı durum değerlendirmesi yapılmasını sağlar.

Üçlü anahtar yapısı, kompakt alanlarda çoklu kontrol ihtiyacı olan uygulamalar için ideal bir çözümdür. Tek bir montaj işlemiyle, üç farklı fonksiyonu veya sistemi kontrol etmek mümkün olur. Bu sayede panel alanından tasarruf sağlanırken, montaj maliyeti ve süresi de azalır.

6 Pin Bağlantı Şeması

IC-136 üçlü anahtar, toplam 6 pine sahiptir ve her bir anahtar için 2 pin bulunur. Bu pinlerin düzeni ve bağlantı şeması oldukça basittir:

• Pin 1-2: Birinci anahtar terminalleri
• Pin 3-4: İkinci anahtar terminalleri
• Pin 5-6: Üçüncü anahtar terminalleri

Her bir anahtar çifti, SPST (Tek Kutuplu Tek Yönlü) yapısındadır. Anahtar kapalı konumdayken, ilgili pin çifti arasında elektrik akımı geçişi olmaz. Anahtar açık konuma getirildiğinde ise, pin çifti arasında elektrik iletimi sağlanır ve bağlı devre aktif hale gelir.

Bağlantı yaparken, her bir anahtarın devresini diğerlerinden bağımsız olarak düşünün. Örneğin, güç kaynağından gelen bir kabloyu Pin 1'e, kontrol edilecek cihaza giden kabloyu ise Pin 2'ye bağlayabilirsiniz. Benzer şekilde diğer anahtarlar için de bağımsız devreler oluşturabilirsiniz.

Tüm bağlantıları yaparken, kablo kesitlerinin taşınacak akıma uygun olduğundan emin olun ve lehimleme işlemi sonrasında açıkta kalan bağlantıları elektrik bandı veya ısıyla daralan makaron ile düzgünce yalıtın.

Paket İçeriği

• 1 x IC-136 Üçlü Işıksız Anahtar (ON-OFF, 6P)
