IC-135 Üçlü Işıklı Anahtar 220V ON-OFF 9P

IC-135 Üçlü Işıklı Anahtar 220V ON-OFF 9P

IC-135 Üçlü Işıklı Anahtar ON-OFF 9P, ev ve işyerlerinde aydınlatma kontrolü için kullanılan pratik bir anahtar çözümüdür. Üç farklı ışık devresini kontrol etme imkanı sunar ve basit ON-OFF işleviyle kolay kullanım sağlar. Dayanıklı yapısı ve işlevselliğiyle güvenilir bir seçenektir.

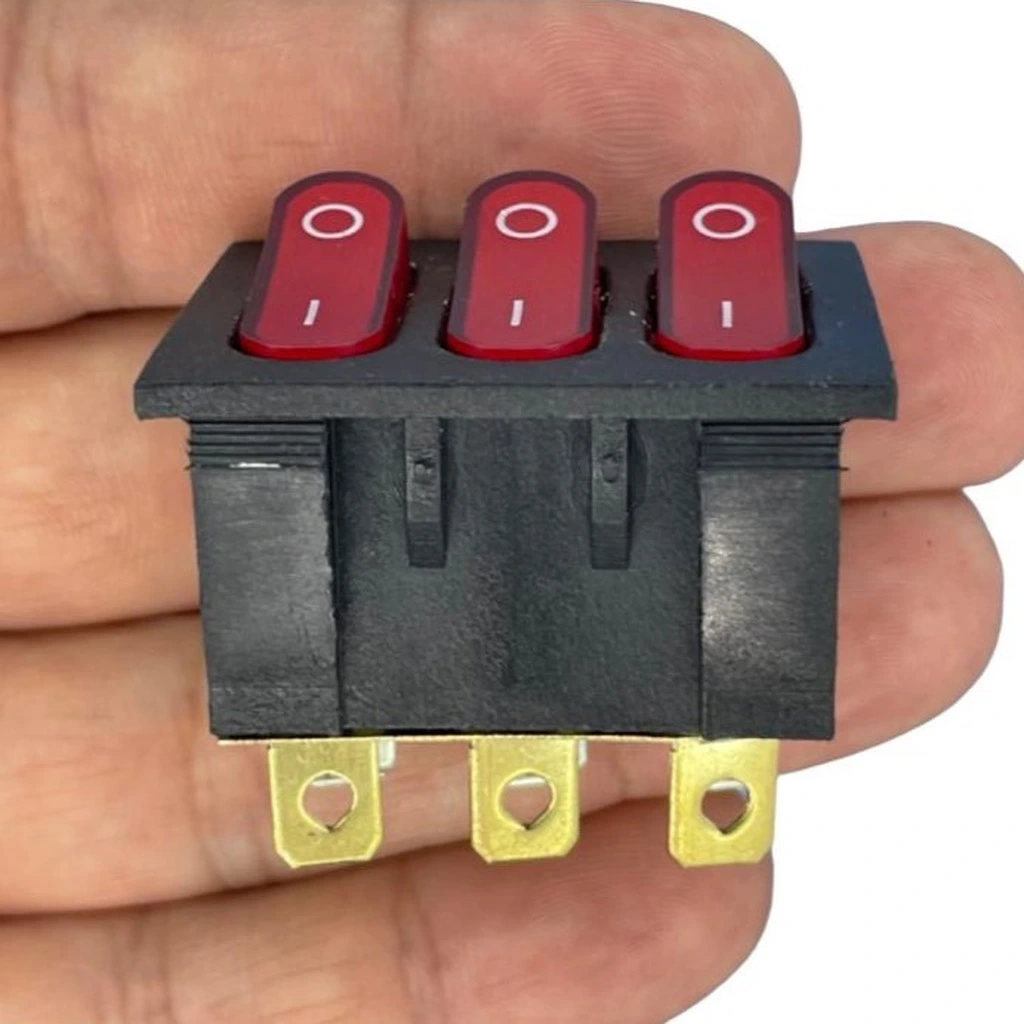

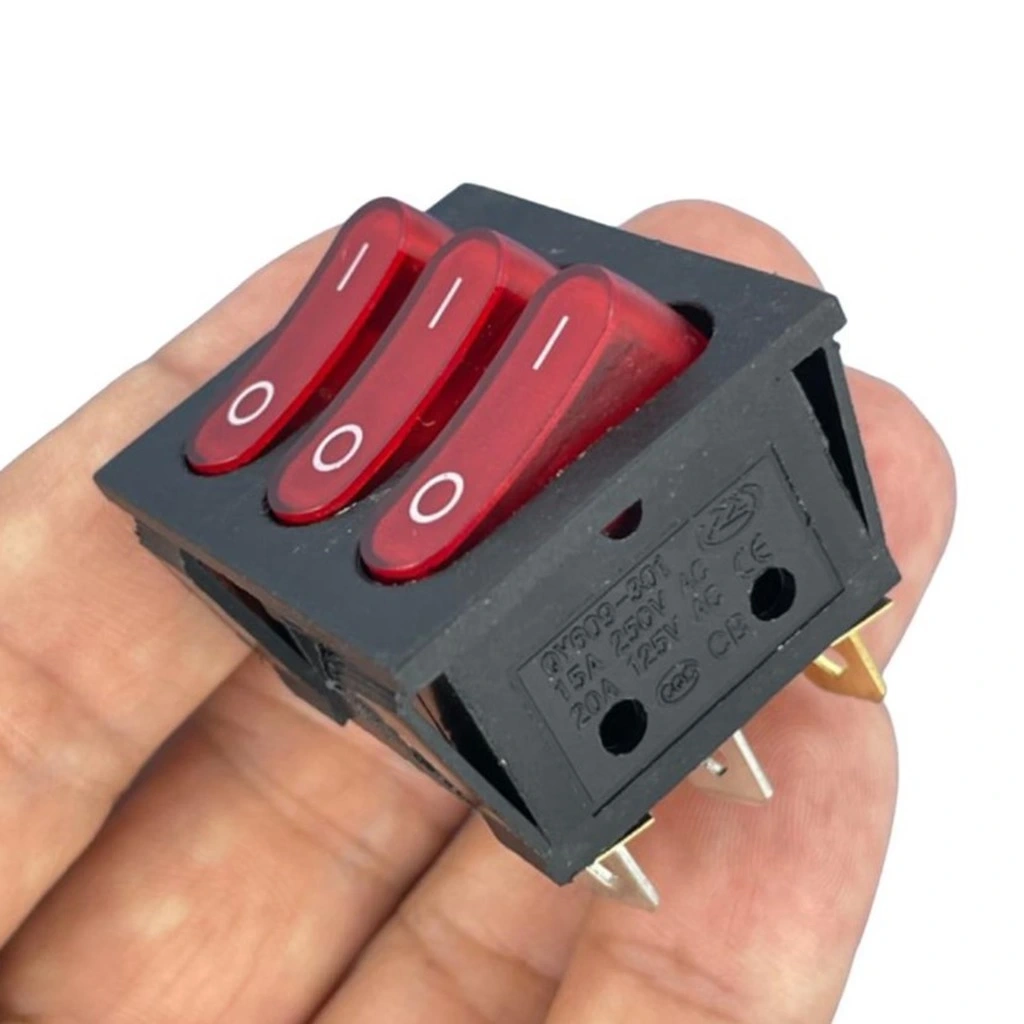

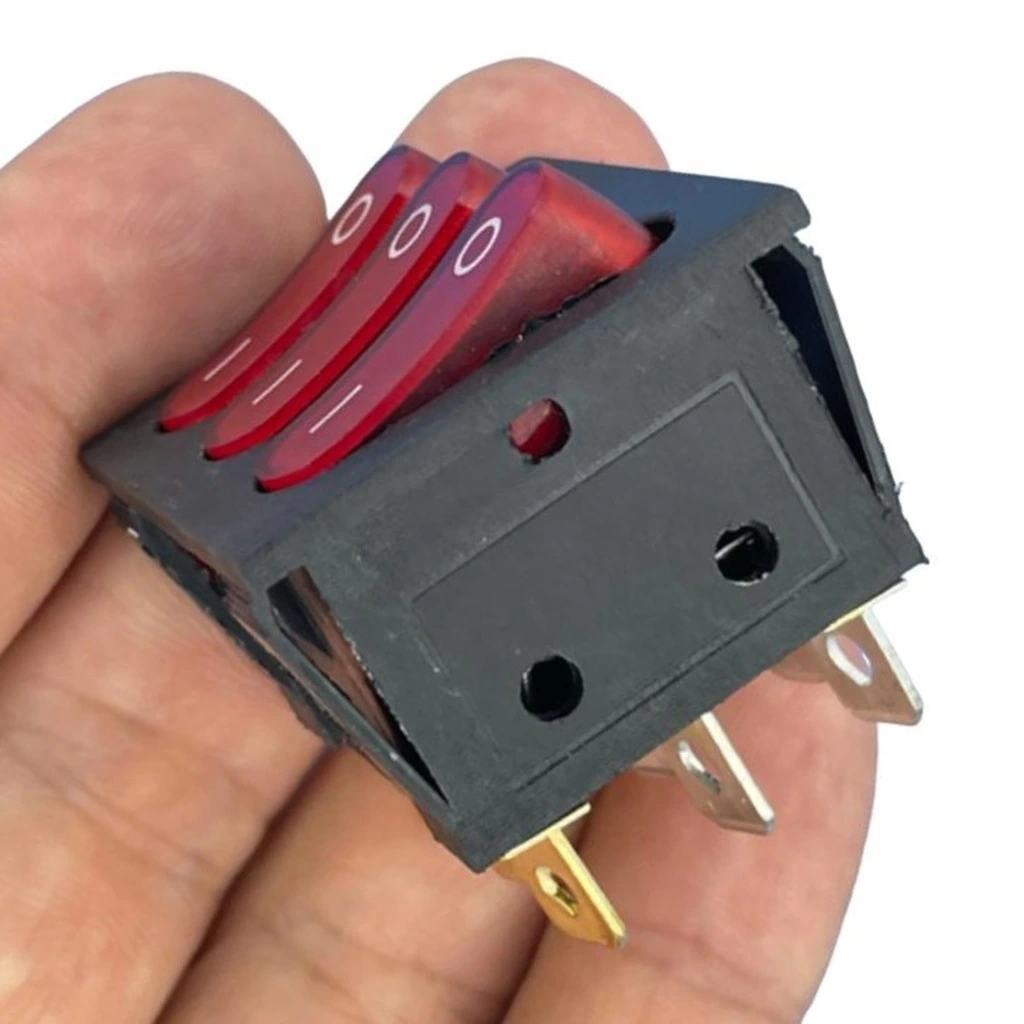

Çoklu devre kontrolünü görsel bildirimle birleştiren profesyonel bir çözüm mü arıyorsunuz? IC-135 Üçlü Işıklı Anahtar, tek bir gövdede üç bağımsız ON-OFF (açma-kapama) anahtarını bir araya getirir ve her bir anahtarın durumunu LED göstergelerle belirtir. 9 pinli yapısıyla (her anahtar için 3 pin), üç farklı elektrik devresini kolayca kontrol ederken, anahtarların açık/kapalı durumlarını anında görmenizi sağlar.

220V şebeke voltajında doğrudan çalışan entegre LED göstergeleri sayesinde, ek bir bağlantı veya direnç gerekmez. Kontrol panellerinize profesyonel bir görünüm kazandıran bu işlevsel anahtar, araç modifikasyonları, endüstriyel kontrol panelleri, ev otomasyonu ve elektronik projeler için mükemmel bir seçimdir.

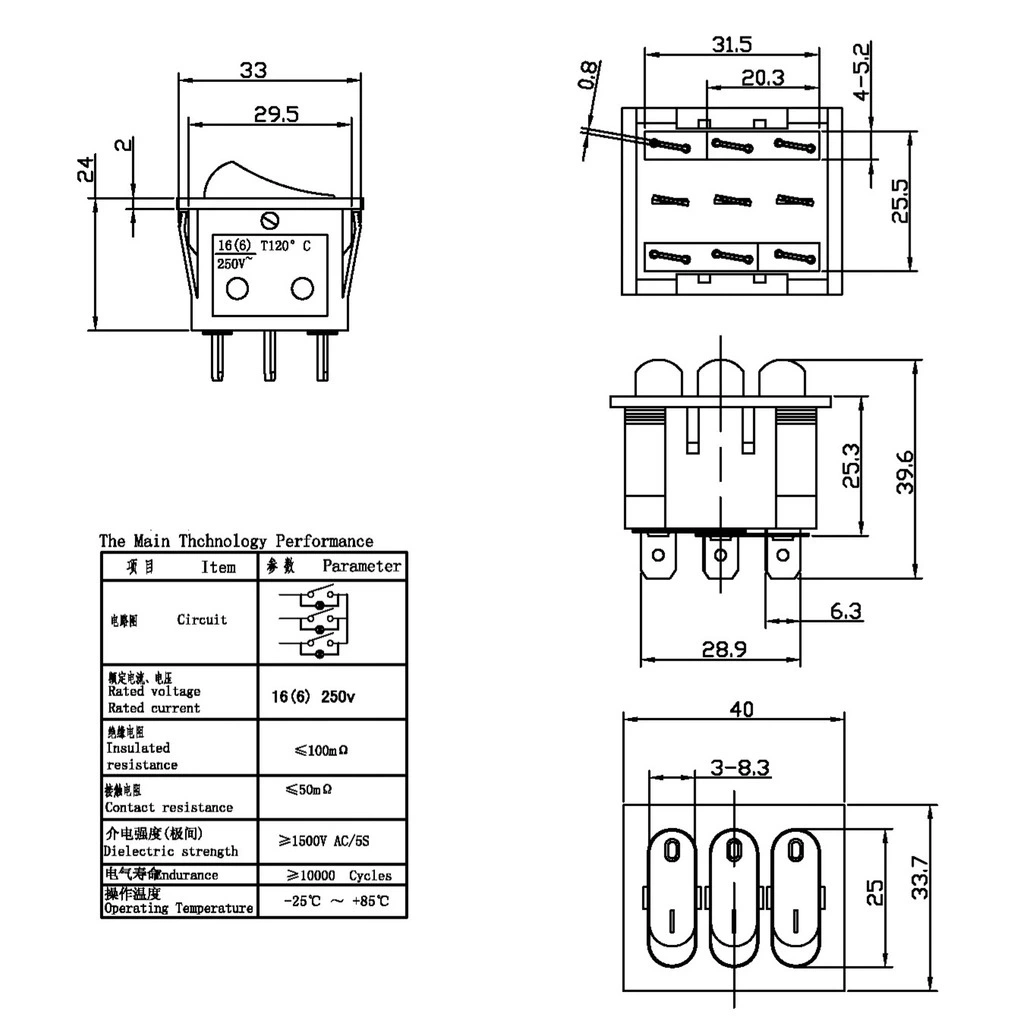

Teknik Özellikler

• Model: IC-135
• Tip: Üçlü Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Anahtar Sayısı: 3 Adet
• Terminal Sayısı: 9 Pin (Her anahtar için 3 pin)
• Gösterge: Entegre LED (Her anahtar için)
• LED Rengi: Kırmızı
• Kontak Tipi: 3 x SPST (Tek Kutuplu Tek Yönlü)
• Çalışma Voltajı: 220V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Yüksek Kalite Plastik
• Montaj Tipi: Panel Montaj
• Montaj Deliği: Dikdörtgen Kesim
• Kontak Direnci: <50 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme
• Renk: Siyah

Kullanım Avantajları

• Entegre LED Göstergeler: Her anahtarın aktif durumunu anında görme imkanı.
• Üçlü Kontrol: Tek gövdede üç bağımsız anahtar ile alan tasarrufu.
• Direkt 220V Çalışma: Ek direnç veya devre gerektirmeden şebeke voltajında kullanım.
• Bağımsız Operasyon: Her anahtarın diğerlerinden etkilenmeden çalışması.
• Kolay Montaj: Standart dikdörtgen kesim ile panellere hızlı entegrasyon.
• Kompakt Tasarım: Sınırlı alanlarda çoklu kontrol ve görsel bildirim.
• Profesyonel Görünüm: LED aydınlatmalı şık tasarım ile kontrol panellerini yükseltme.
• Sağlam Yapı: Dayanıklı plastik gövde ile uzun ömürlü kullanım.
• Geniş Uygulama Alanı: Ev aletlerinden endüstriyel sistemlere çok yönlü kullanım.
• Net Durum Bildirimi: Parlak LED ışıkları ile karanlıkta bile kolay fark edilme.

İdeal Kullanım Alanları

• Araç Modifikasyonları: Ek aydınlatma, aksesuar ve ekipman kontrolü
• Endüstriyel Kontrol Panelleri: Makine fonksiyonları ve sistemleri
• Ev Otomasyon Sistemleri: Aydınlatma, ısıtma ve güvenlik kontrolü
• Elektrikli Ev Aletleri: Çoklu fonksiyon ve mod kontrolü
• DIY Elektronik Projeler: 220V elektrikli sistemler için kontrol çözümü
• Ses ve Medya Sistemleri: Kanal seçimi ve fonksiyon kontrolü
• Laboratuvar Ekipmanları: Test ve ölçüm cihazlarının kontrolü
• Aydınlatma Sistemleri: Çoklu zon ve grup kontrolü
• Isıtma ve Soğutma Üniteleri: Fan, kompresör ve rezistans kontrolü
• Tekne ve Deniz Araçları: Elektrik sistemi ve ekipman yönetimi

Montaj ve Kullanım İpuçları

Işıklı Anahtar Yapısı ve İşlevi

IC-135 üçlü ışıklı anahtarı, geleneksel anahtarları bir adım öteye taşıyan akıllı bir tasarıma sahiptir. Her biri ON-OFF (açma-kapama) fonksiyonlu olan üç bağımsız anahtar, kendi dahili LED göstergesine sahiptir. Bu göstergeler, anahtarın açık konumda olduğunu belirtmek için yanar.

Entegre LED sistemi, anahtar açık konuma getirildiğinde otomatik olarak aktif olur ve anahtarın içinden kırmızı ışık yayar. Bu görsel bildirim, özellikle karanlık veya loş ortamlarda anahtarın durumunu anında görmek için büyük kolaylık sağlar. Ayrıca, sistem durumunun uzaktan bile kolayca kontrol edilebilmesini sağlar.

LED göstergeler doğrudan 220V şebeke voltajında çalışacak şekilde tasarlanmıştır, yani ek bir direnç veya besleme devresi gerektirmeden kullanılabilir. Bu özellik, montaj ve bağlantı sürecini basitleştirir, ek komponent ihtiyacını ortadan kaldırır. Üçlü yapıdaki her bir anahtar bağımsız çalıştığı için, farklı sistemleri aynı kompakt panelden kontrol etme esnekliği sunar.

9 Pin Bağlantı Şeması

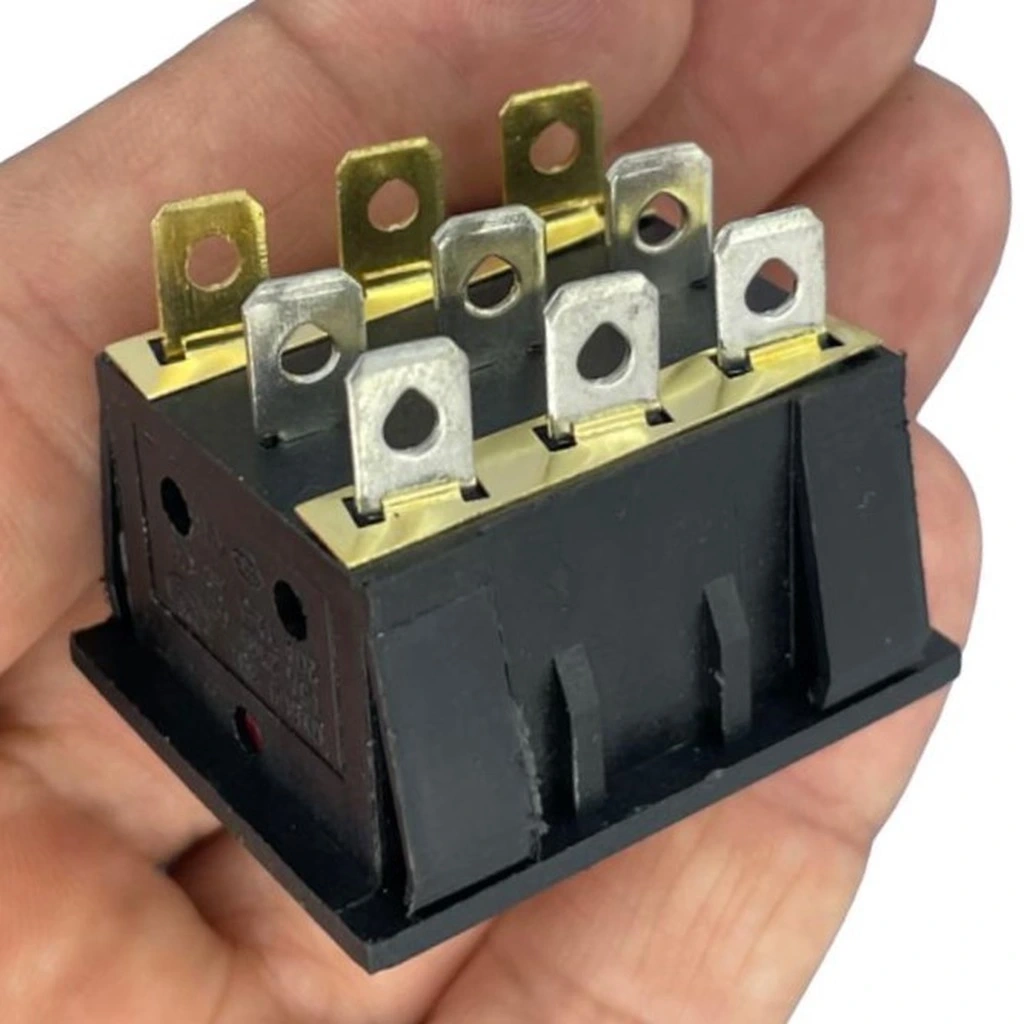

IC-135 ışıklı anahtarın 9 pin bağlantı yapısı, her anahtar için 3 pin şeklinde düzenlenmiştir. Bu yapı, hem anahtarlama hem de LED gösterge fonksiyonunu kontrol eder:

• Pin 1-2-3: Birinci anahtar ve LED terminalleri
• Pin 4-5-6: İkinci anahtar ve LED terminalleri
• Pin 7-8-9: Üçüncü anahtar ve LED terminalleri

Her üçlü pin grubunda, genel bağlantı şeması şu şekildedir:

• İlk Pin: Güç girişi (Hat / Faz)
• Orta Pin: Cihaz çıkışı
• Son Pin: Nötr bağlantısı (LED için)

Örnek olarak, birinci anahtar için Pin 1'e güç kaynağından gelen faz hattını, Pin 2'ye kontrol edilecek cihaza giden kabloyu, Pin 3'e ise nötr hattını bağlayın. Anahtar açık konuma getirildiğinde, Pin 1 ve 2 arasında elektrik akımı geçişi olur ve aynı zamanda dahili LED, Pin 1 ve 3 arasındaki voltaj farkıyla aydınlanır.

Bağlantı yaparken, tüm elektrik güç kaynaklarının kapalı olduğundan emin olun. Terminal bağlantılarını doğru sırayla yapmak ve lehimlemek önemlidir. Tüm açık bağlantıları uygun şekilde yalıtarak güvenliği sağlayın. Yüksek akım gerektiren uygulamalarda, anahtarı bir röle veya kontaktör aracılığıyla kullanmayı düşünün.

Paket İçeriği

• 1 x IC-135 Üçlü Işıklı Anahtar (220V, ON-OFF, 9P)
