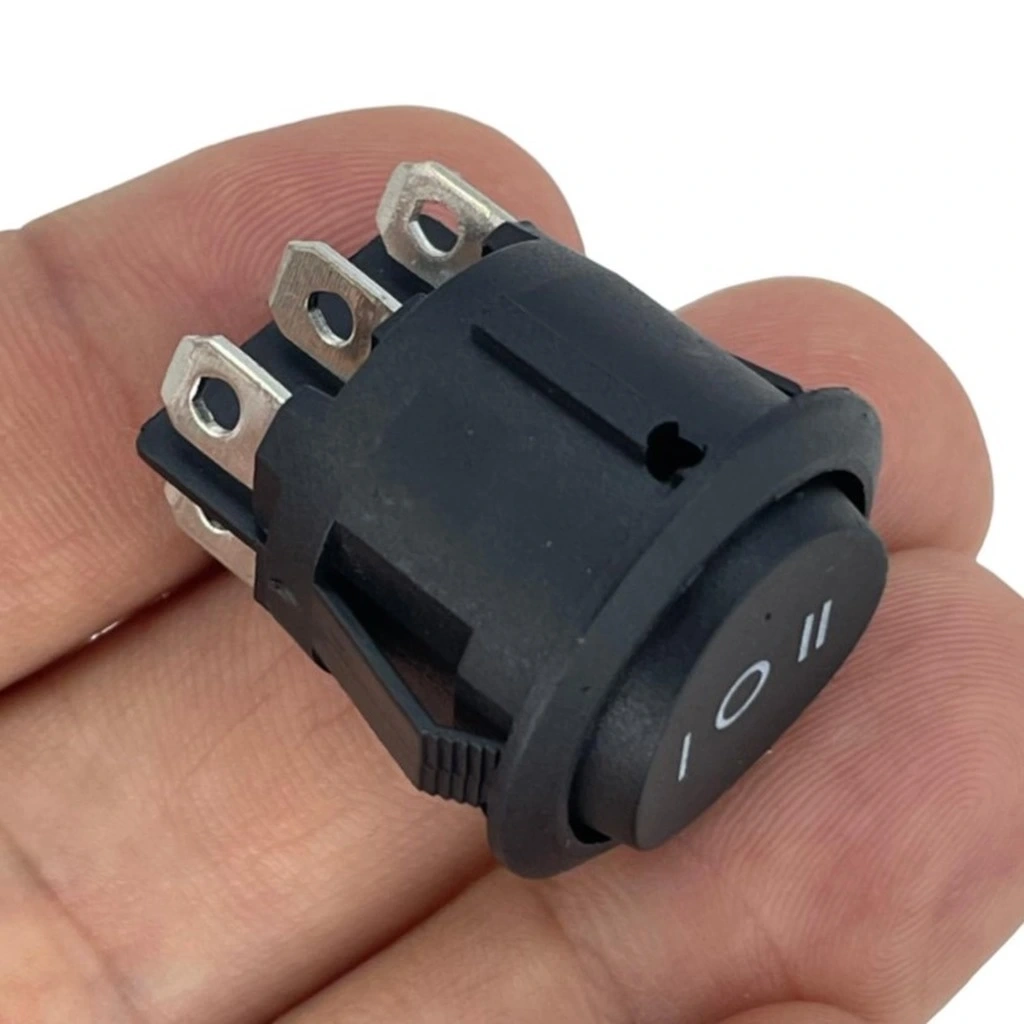

IC-134-6 Yuvarlak Tekne Tipi Anahtar ON-OFF-ON 6P

IC-134-6 Yuvarlak Tekne Tipi Anahtar ON-OFF-ON 6P

Bu ürün, ON-OFF-ON (açık-kapalı-açık) fonksiyonuna sahip siyah renkli yuvarlak bir anahtardır. 6 terminal bağlantısına sahiptir ve genellikle elektrik devrelerinde kontrol amacıyla kullanılır. Yuvarlak ve kompakt tasarımıyla dikkat çeker.

Üç konumlu ve çift devre kontrolü sağlayan profesyonel bir anahtar mı arıyorsunuz? IC-134-6 Yuvarlak Tekne Tipi Anahtar, ON-OFF-ON (açık-kapalı-açık) konfigürasyonu ile üç farklı konumda çalışan ve 6 pinli yapısıyla iki bağımsız devreyi kontrol edebilen gelişmiş bir komponenttir. Özellikle denizcilik uygulamaları için tasarlanmış olup, su sıçramalarına dayanıklı yapısıyla güvenilir bir kontrol sağlar.

DPDT (Çift Kutuplu Çift Yönlü) yapısı sayesinde, iki farklı devreyi aynı anda yönetebilir veya tek bir motoru iki yönde çalıştırabilirsiniz. Sağlam yapısı, yüksek akım kapasitesi ve tekne tipi su korumalı tasarımı ile zorlu koşullarda bile güvenilir performans sunar.

Teknik Özellikler

• Model: IC-134-6
• Tip: Yuvarlak Tekne Tipi Anahtar
• Çalışma Tipi: ON-OFF-ON (Açık-Kapalı-Açık)

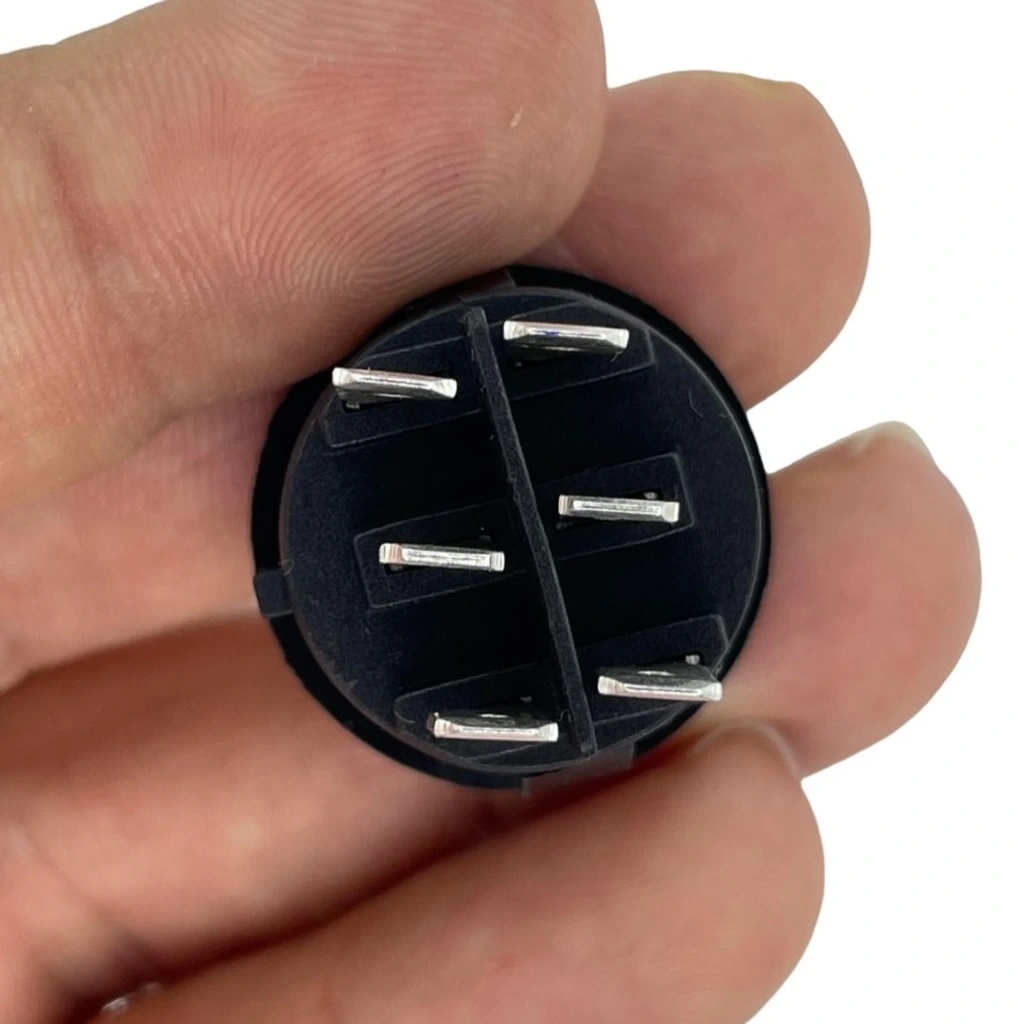

• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Yuvarlak
• Su Koruması: Tekne tipi sıçrama korumalı

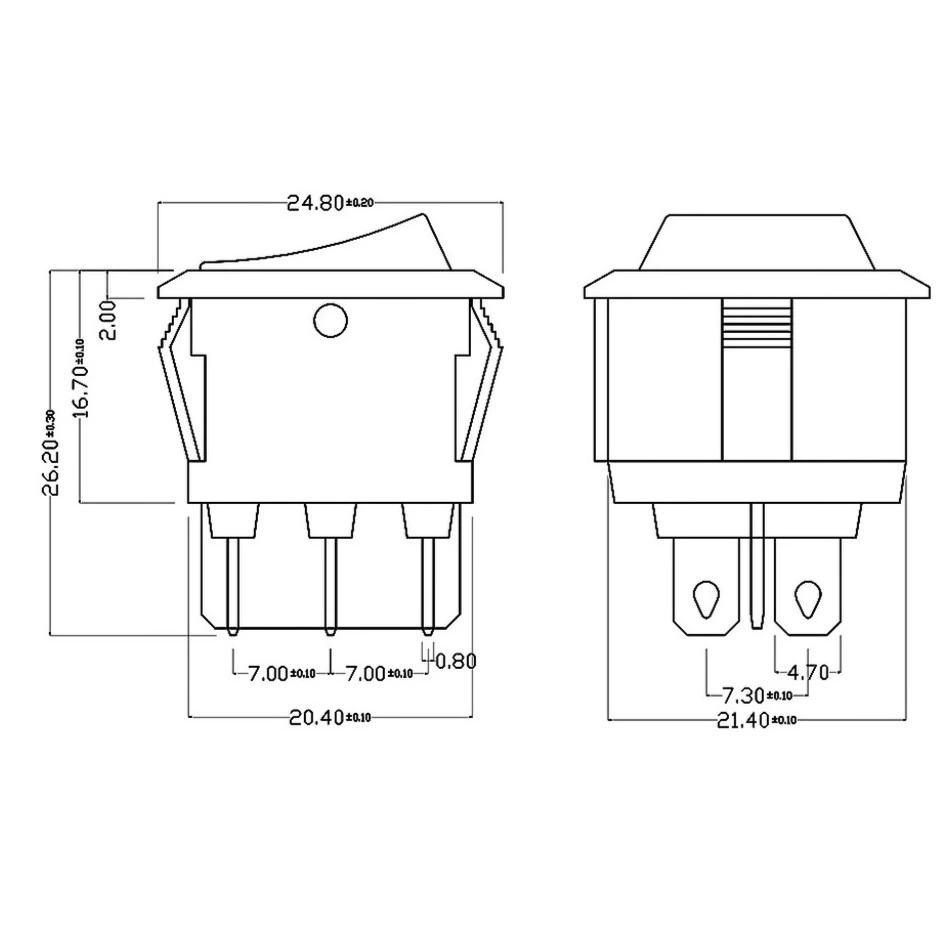

• Çap: Yaklaşık 25mm (kafa)
• Montaj Deliği: Yaklaşık 21mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 10A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Kol Uzunluğu: Yaklaşık 25mm
• Anahtar Rengi: Siyah/Krom
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Vida Bağlantılı
• Kontak Malzemesi: Gümüş Alaşım

Kullanım Avantajları

• Üç Konumlu Çalışma: ON-OFF-ON yapısıyla çok yönlü kontrol imkanı.
• Çift Devre Kontrolü: 6 pin ile iki bağımsız sistemi yönetme kabiliyeti.
• Su Sıçrama Koruması: Tekne tipi tasarım ile nemli ortamlarda güvenli kullanım.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Kolay Montaj: Standart montaj deliği ile hızlı kurulum.
• Ergonomik Tasarım: Uzun kol ile kolay çalıştırma ve kontrol.
• Güvenilir Kontaklar: Gümüş alaşım ile düşük kontak direnci.
• Geniş Sıcaklık Aralığı: Ekstrem koşullarda bile çalışabilme.
• Profesyonel Görünüm: Krom detaylar ile şık ve dayanıklı tasarım.

İdeal Kullanım Alanları

• Tekne ve Deniz Araçları: Aydınlatma, pompa ve ekipman kontrolü
• DC Motor Kontrolü: İleri-geri yön kontrolleri
• Otomotiv Uygulamaları: Aksesuar ve ekipman yönetimi
• Endüstriyel Kontrol Panelleri: Makine ve sistem kontrolü
• Off-road Araçlar: Arazi araçları ve tarım ekipmanları
• Yat ve Gemi Sistemleri: Seyir ışıkları ve elektrik sistemleri
• Güvenlik Sistemleri: Yedekleme ve acil durum kontrolleri
• Ağır Hizmet Ekipmanları: İnşaat ve iş makineleri
• Jeneratör ve Güç Sistemleri: Güç dağıtım kontrolü
• DIY Projeleri: Profesyonel devre kontrol uygulamaları

Montaj ve Kullanım İpuçları

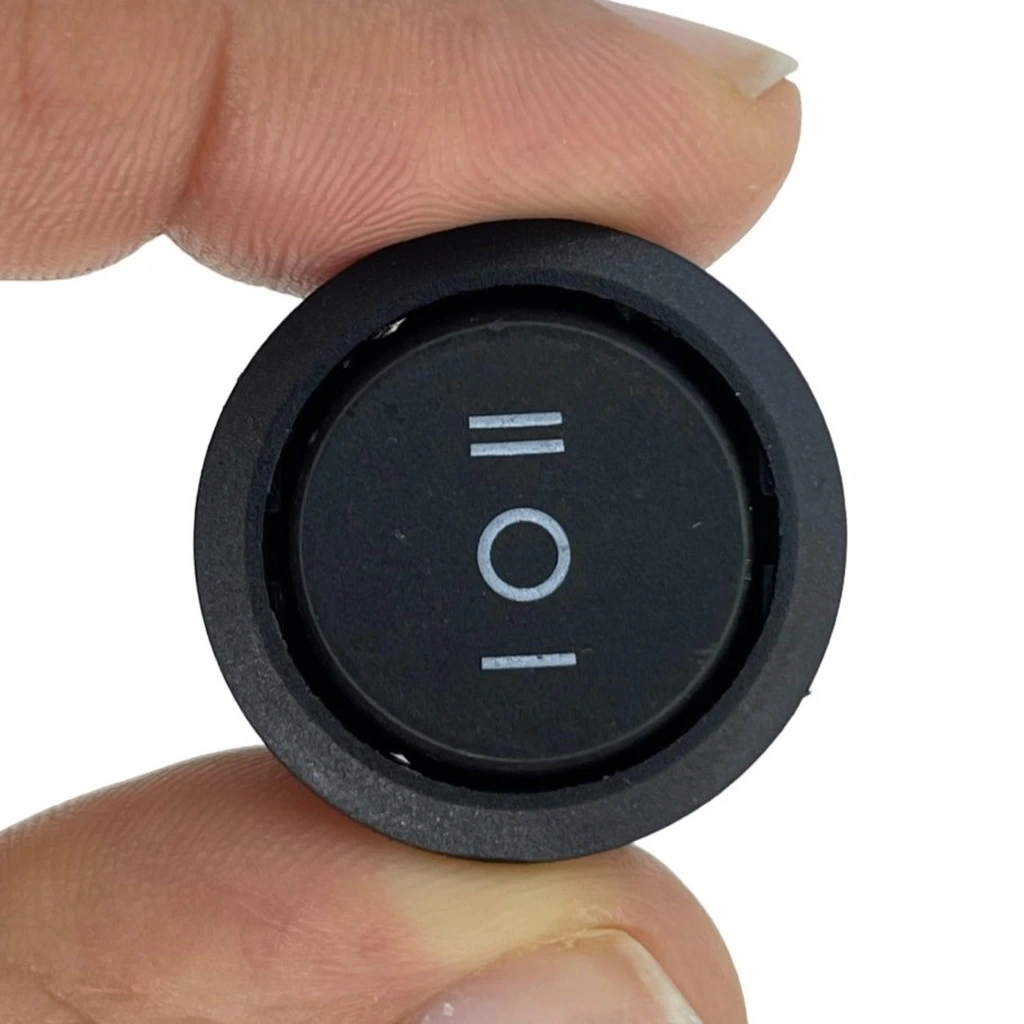

ON-OFF-ON Çalışma Prensibi

IC-134-6 tekne tipi anahtarı, üç konumlu (ON-OFF-ON) çalışma prensibine sahiptir. Bu yapı, kullanıcıya geniş kontrol imkanı sunar ve özellikle çift yönlü kontrol gerektiren sistemler için idealdir.

Yukarı konumda (ilk ON pozisyonu), üst taraftaki kontaklar kapanır ve ilgili devreler aktif hale gelir. Orta konumda (OFF pozisyonu), tüm kontaklar açık durumdadır ve hiçbir elektrik akışı gerçekleşmez. Aşağı konumda (ikinci ON pozisyonu) ise, alt taraftaki kontaklar kapanır ve farklı devreler aktif hale gelir.

Bu üç konumlu yapı, özellikle DC motorların ileri-geri kontrolünde yaygın olarak kullanılır. Üst konum motoru bir yönde, alt konum ise ters yönde çalıştırırken, orta konum motoru tamamen durdurur. Benzer şekilde, çift yönlü hidrolik sistemler, pompa kontrolleri ve ikili aydınlatma sistemleri için de ideal bir çözümdür.

Tekne tipi tasarım, nemli ortamlarda ve titreşimli koşullarda bile anahtarın güvenilir şekilde çalışmasını sağlar. Su sıçramasına karşı koruma, özellikle denizcilik uygulamaları için kritik öneme sahiptir.

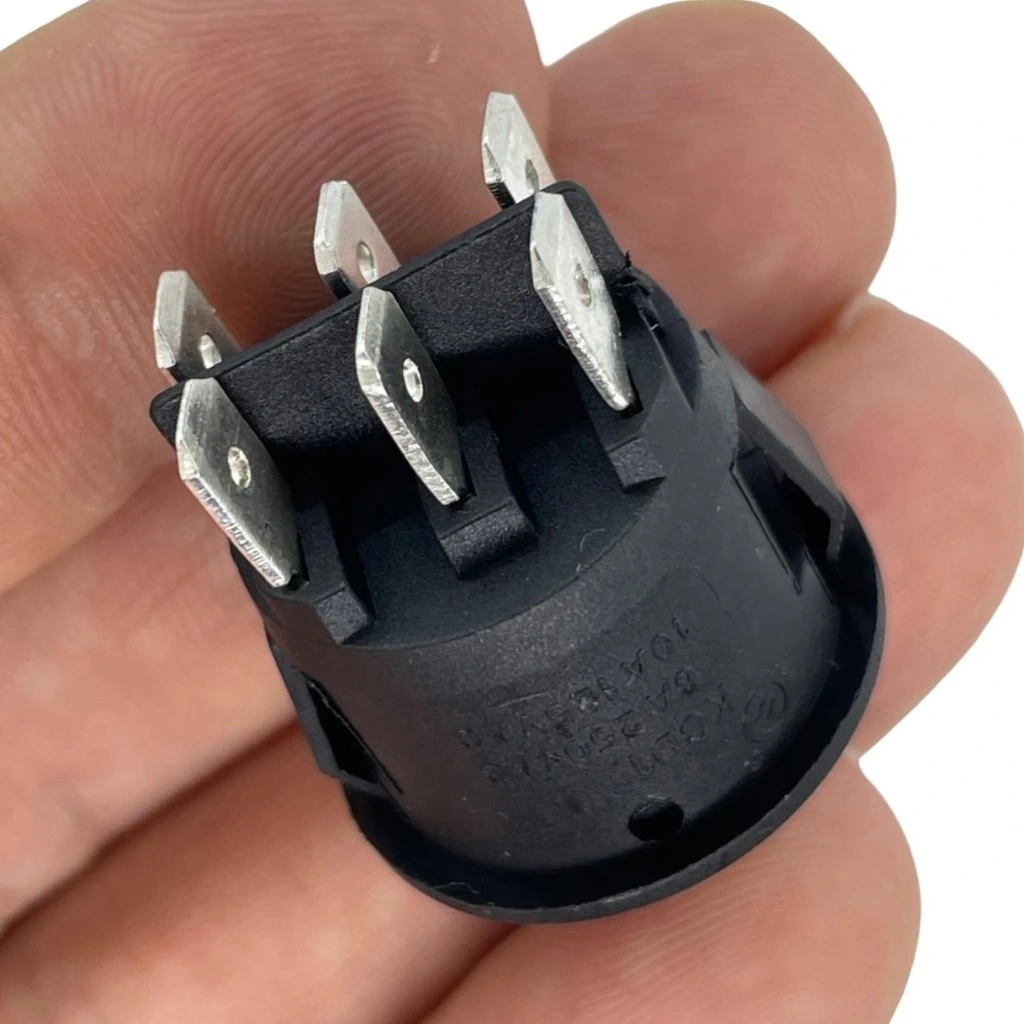

6 Pin DPDT Bağlantı Şeması

IC-134-6 anahtarı, DPDT (Çift Kutuplu Çift Yönlü) yapısıyla 6 pin bağlantı şemasına sahiptir. Bu gelişmiş yapı, iki bağımsız devrenin aynı anda kontrolüne olanak tanır:

• Pin 1 ve 4: Ortak (COM) bağlantı noktaları
• Pin 2 ve 5: Yukarı konumda (ON) aktif olan kontaklar
• Pin 3 ve 6: Aşağı konumda (ON) aktif olan kontaklar

Tipik bir motor kontrol uygulamasında bağlantı şeması şu şekildedir:

Ortak pinlere (1 ve 4) güç kaynağı bağlanır. Yukarı konum pinlerine (2 ve 5) ve aşağı konum pinlerine (3 ve 6) motorun farklı uçları çapraz şekilde bağlanır. Bu düzende, anahtar yukarı konuma getirildiğinde motor bir yönde, aşağı konuma getirildiğinde ters yönde çalışır. Orta konumda (OFF) ise motor durur.

İki bağımsız devre kontrolü için ise, Pinler 1-2-3 bir devre grubu, Pinler 4-5-6 ikinci devre grubu olarak kullanılır. Her grup kendi içinde bağımsız çalışır, ancak aynı anahtar hareketiyle kontrol edilir.

Terminal bağlantıları vida sıkıştırmalı olduğundan, uygun kablo kesiti kullanılmalı ve vidalar tam sıkılmalıdır. Elektriksel güvenlik için, özellikle yüksek akımlı uygulamalarda, tüm bağlantı noktalarının izole edilmesi ve uygun sigorta kullanılması önerilir.

Paket İçeriği

• 1 x IC-134-6 Yuvarlak Tekne Tipi Anahtar (ON-OFF-ON, 6P)
