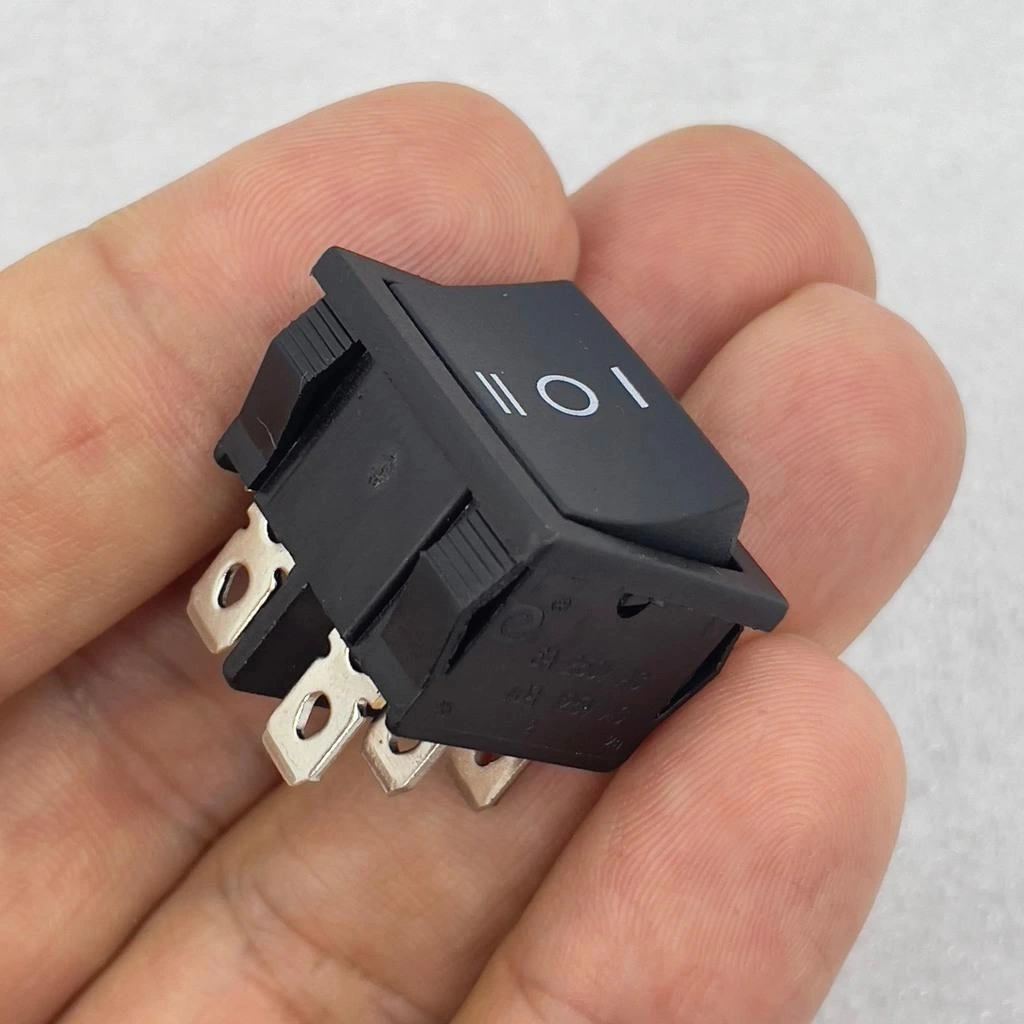

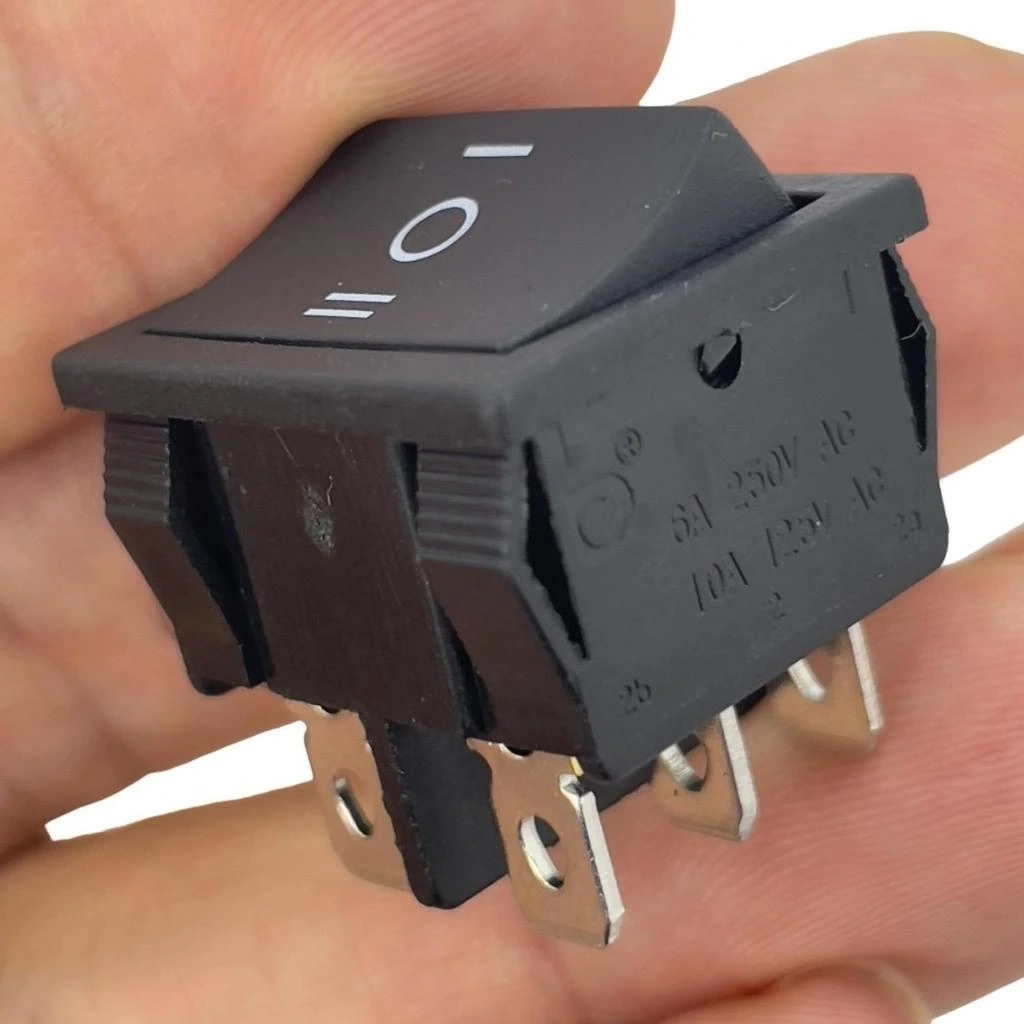

IC-130 Orta Boy Işıksız Anahtar On-Off-On 6P

IC-130 Orta Boy Işıksız Anahtar ON-OFF-ON 6P

IC-130 Işıksız Anahtar, elektrik devrelerinde kullanılan bir anahtardır. Bu model, orta boy bir yapıya sahiptir ve üzerinde bir ışık göstergesi bulunmaz. ON-OFF-ON ifadesi, anahtarın üç pozisyonlu olduğunu gösterir.

İlk konum ON (açık) konumudur, orta pozisyon OFF (kapalı) konumudur ve son konum tekrar ON (açık) konumudur. Bu, üç farklı bağlantı noktasını kontrol etme yeteneği sunar. Bu model 6P (6 pin) bağlantı noktasına sahiptir.

IC-130 Orta Boy Işıksız Anahtar, çift devre kontrolü sağlayan profesyonel bir komponenttir. 6 pinli (DPDT) yapısı ile iki bağımsız devreyi tek seferde kontrol etme imkanı sunar.

Çoklu devre kontrolü için güvenilir bir anahtar mı arıyorsunuz? IC-130 Orta Boy Işıksız Anahtar, ON-OFF-ON üç konumlu ve 6 pinli yapısı ile kompleks kontrol ihtiyaçlarınızı karşılar. DPDT (Çift Kutuplu Çift Yönlü) tasarımı, iki bağımsız devreyi aynı anda yönetir.

Bu orta boy anahtar, kontrol panelleri, endüstriyel ekipmanlar ve çift yönlü motor kontrolü gibi uygulamalarda ideal performans sunar. Sağlam yapısı ve yüksek akım kapasitesi ile uzun ömürlü kullanım sağlar.

Teknik Özellikler

IC-130 Orta Boy Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-130
• Tip: Orta Boy Işıksız Anahtar
• Çalışma Tipi: ON-OFF-ON (Aç-Kapa-Aç)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Dikdörtgen Orta Boy
• Gösterge: Yok (Işıksız)

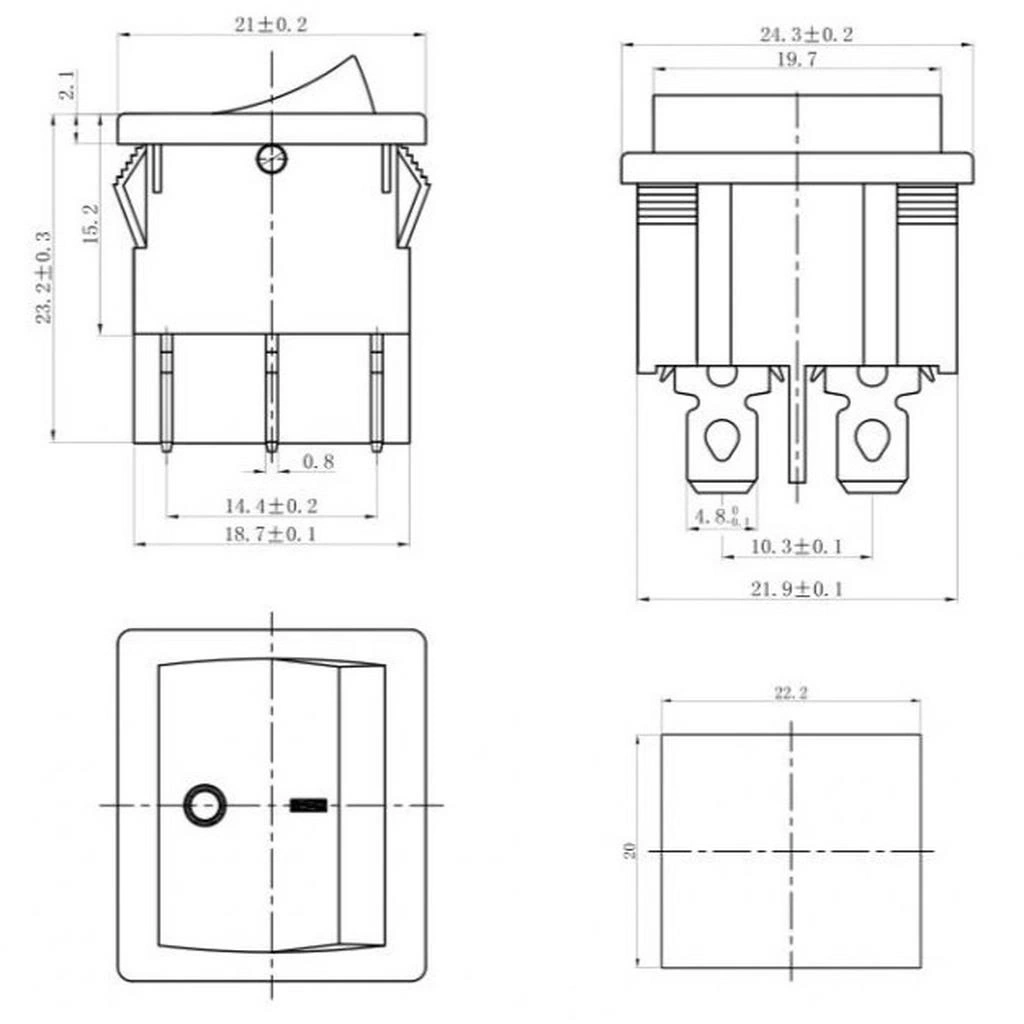

• Boyutlar: Yaklaşık 30x15mm (ön panel)
• Montaj Deliği: Yaklaşık 21x15mm

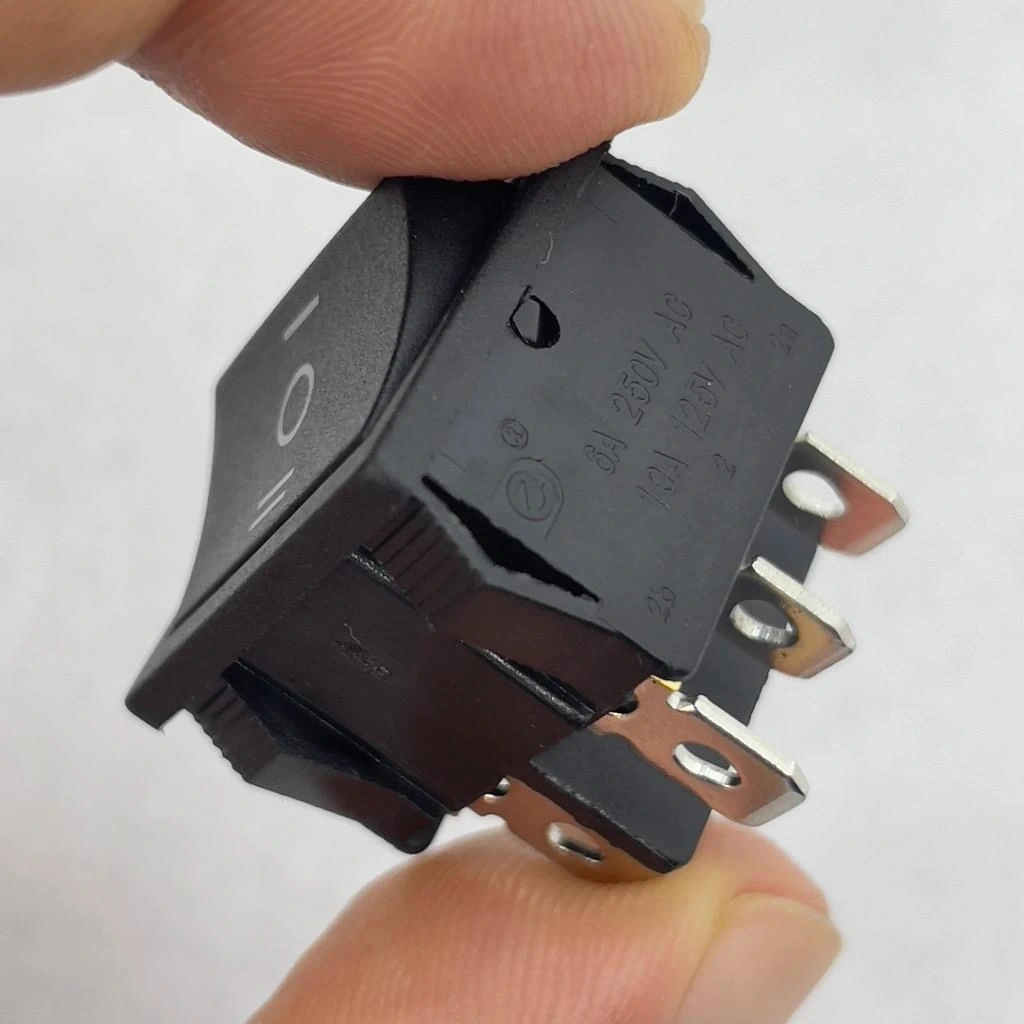

• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 10A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <15 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-130 DPDT anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Çoklu Devre Kontrolü: İki bağımsız devreyi aynı anda yönetme.
• Üç Konumlu Çalışma: ON-OFF-ON yapısı ile çok yönlü kontrol.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü cihazları kontrol etme.
• Orta Boy Tasarım: Standart kontrol panellerine kolay entegrasyon.
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun süreli performans.
• Çift Yönlü Motor Kontrolü: Tek anahtarla ileri-geri hareket sağlama.
• Merkezi OFF Pozisyonu: Güvenli duruş konumu.

İdeal Kullanım Alanları

Bu DPDT ON-OFF-ON anahtar birçok farklı uygulamada kullanım için uygundur.

• DC Motor Kontrolü: İleri-dur-geri çift yönlü motor yönetimi
• Endüstriyel Kontrol Panelleri: Çoklu sistemlerin kontrolü
• Ses ve Video Sistemleri: Çoklu sinyal kaynağı seçimi
• Araç Modifikasyonları: Far, silecek ve aksesuar kontrolü
• Robot Projeleri: Hareket ve yön kontrolü
• Model Araçlar: RC araçlarda çoklu fonksiyon kontrolü
• Aydınlatma Sistemleri: Farklı lamba gruplarının yönetimi
• Laboratuvar Ekipmanları: Test cihazları ve ölçüm sistemleri
• Güvenlik Sistemleri: Backup güç kontrolü ve mod seçimi
• Ses Mikserleri: Kanal yönlendirme ve mod seçimi

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

DPDT Yapısı ve ON-OFF-ON Çalışma Prensibi

IC-130 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

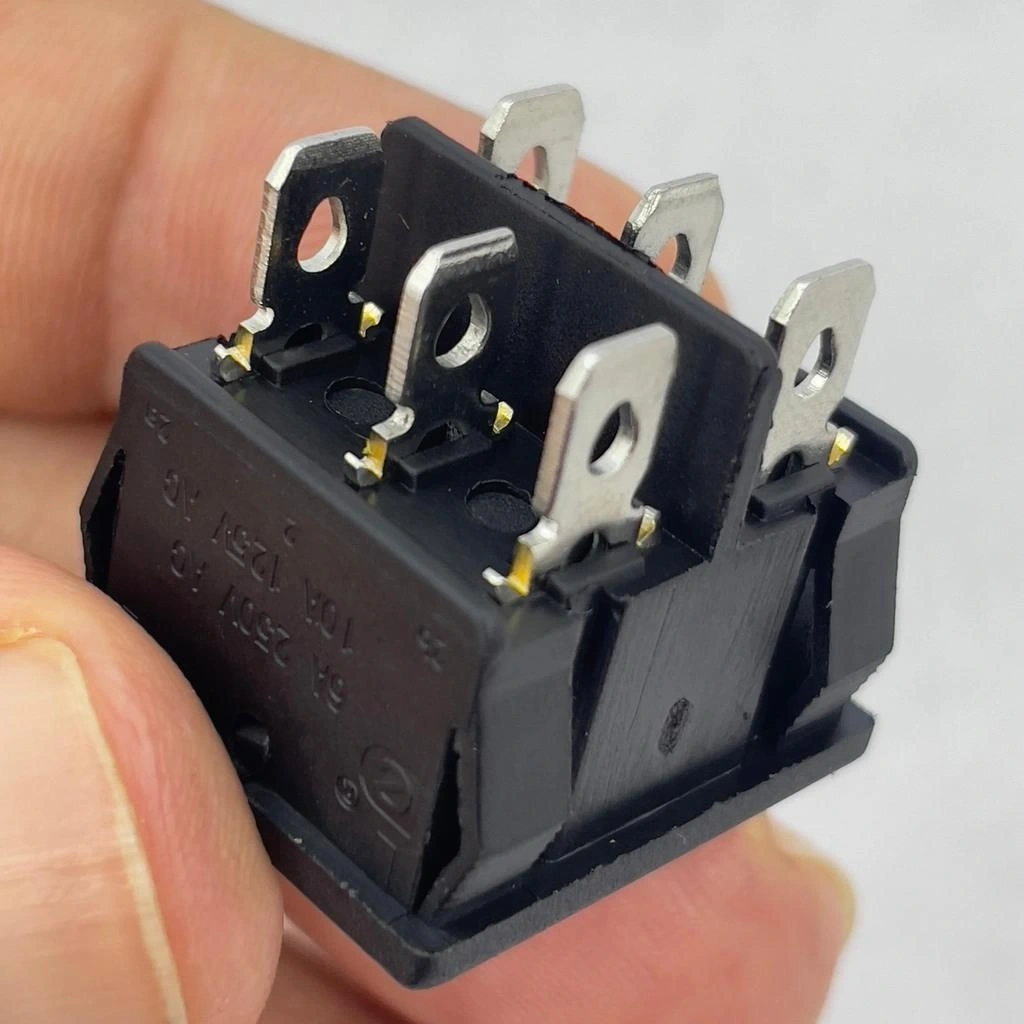

IC-130 orta boy anahtarı, 6 pin bağlantı yapısına sahip DPDT (Çift Kutuplu Çift Yönlü) ve ON-OFF-ON (Aç-Kapa-Aç) konfigürasyonlu bir anahtardır.

DPDT Yapısı: Bu yapı, iki bağımsız SPDT (Tek Kutuplu Çift Yönlü) anahtarı tek bir ünitede birleştirir. Toplam 6 pin içerir:

• Pin 1 ve 4: Ortak (COM) bağlantı noktaları - Girişler
• Pin 2 ve 5: İlk ON konumunda aktif olan kontaklar - Çıkış 1
• Pin 3 ve 6: İkinci ON konumunda aktif olan kontaklar - Çıkış 2

ON-OFF-ON Çalışma Prensibi:

• Üst Konum (İlk ON): Ortak pinler (1 ve 4) üst pinlere (2 ve 5) bağlanır.
• Orta Konum (OFF): Tüm bağlantılar kesilir, hiçbir pin bağlantısı yoktur.
• Alt Konum (İkinci ON): Ortak pinler (1 ve 4) alt pinlere (3 ve 6) bağlanır.

Tipik Kullanım Senaryoları:

1. DC Motor Kontrolü: En yaygın kullanım, çift yönlü DC motor kontrolüdür. Pin 1 ve 4'e güç bağlanır, diğer pinlere motor uçları bağlanır. Üst konumda motor ileri, alt konumda ters yönde çalışır, orta konumda durur.
2. Çift Devre Kontrolü: İki bağımsız devre aynı anda kontrol edilir. Her devre kendi ortak pinine (1 veya 4) bağlanır ve anahtarın konumuna göre farklı çıkışlara yönlendirilir.
3. Çift Güç Kaynağı Seçimi: İki farklı güç kaynağı arasında geçiş yapmak için kullanılır. Orta konum tüm gücü keser.

Bağlantı Notları:

• Pin gruplarını doğru tanımlamak için multimetre kullanılır.
• Yüksek akım uygulamalarında tüm bağlantılar güvenli şekilde yalıtılır.
• Motor uygulamalarında ters EMK koruması için diyotlar eklenir.
• Terminaller standart lehimleme teknikleri ile bağlanır.

DC Motor Kontrolü Uygulaması

IC-130 DPDT anahtarla DC motor kontrolü, en yaygın ve pratik uygulamadır.

DC motorların çift yönlü kontrolü, IC-130 DPDT ON-OFF-ON anahtarın en kullanışlı uygulamalarından biridir. Bu kontrol yöntemi, robotik projeler, model araçlar ve endüstriyel sistemlerde yaygın olarak kullanılır.

Temel Bağlantı Şeması:

1. Ortak Pinler (1 ve 4): Güç kaynağının pozitif (+) ve negatif (-) uçlarına bağlanır.
2. Çıkış Pinleri (2, 3, 5, 6): Motorun iki ucuna çapraz şekilde bağlanır.
   • Pin 2 ve 6 motorun bir ucuna
   • Pin 3 ve 5 motorun diğer ucuna

Çalışma Prensibi:

• Üst Konum (İlk ON): Motor ileri yönde çalışır. Akım, pozitif uçtan motorun bir ucuna, sonra diğer ucundan negatif uca akar.
• Orta Konum (OFF): Motor durur. Hiçbir akım akışı gerçekleşmez.
• Alt Konum (İkinci ON): Motor ters yönde çalışır. Akımın yönü tersine döner.

Koruma Önlemleri:

• Ters EMK Koruması: Motorun her iki ucuna ters paralel bağlı diyotlar eklenmelidir. Bu diyotlar, motor durduğunda veya yön değiştirdiğinde oluşan yüksek voltaj piklerini önler.
• Akım Sınırlama: Motor akımı anahtarın 10A kapasitesini aşmamalıdır. Büyük motorlar için röle veya kontaktör kullanılır.
• Ani Yön Değiştirme: Motorun çalışırken aniden yön değiştirmesi, hem motor hem de anahtar için zararlıdır. Önce orta konuma (OFF) getirilerek motorun durması beklenir, sonra yön değiştirilir.

Uygulama Alanları:

• Küçük robotik projelerde ileri-geri hareket kontrolü
• Model araçlarda yön ve hız kontrolü
• Elektrikli pencere ve kapı mekanizmaları
• Küçük vinç ve kaldırma sistemleri
• Laboratuvar test ekipmanları

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-130 Orta Boy Işıksız Anahtar (ON-OFF-ON, 6P)
