IC-129 Orta Boy Işıksız Anahtar On-On 6P Siyah

IC-129 Orta Boy Işıksız Anahtar ON-ON 6P Siyah

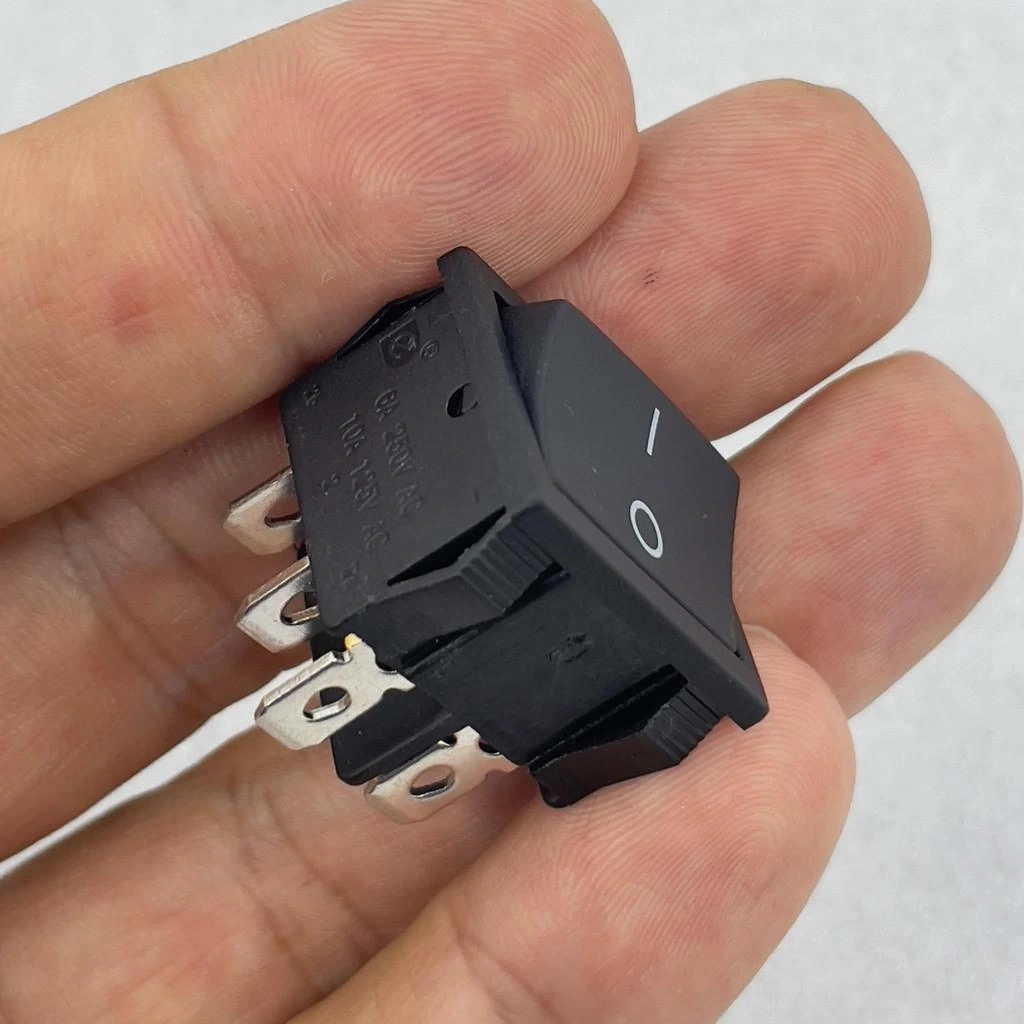

IC-129 Işıksız Anahtar, elektrik devrelerinde kullanılan bir anahtardır. Bu model, orta boy bir yapıya sahiptir ve üzerinde bir ışık göstergesi bulunmaz. "ON-ON" ifadesi, anahtarın iki pozisyonlu olduğunu gösterir.

İlk konum "ON" (açık) konumudur ve ikinci konum da "ON" (açık) konumudur. Bu, iki farklı bağlantı noktasını kontrol etme yeteneği sunar. Bu model 6P (6 pin) bağlantı noktasına sahiptir.

IC-129 Orta Boy Işıksız Anahtar, çift devre kontrolü sağlayan profesyonel bir komponenttir. 6 pinli (DPDT) yapısı ile iki bağımsız devreyi tek seferde kontrol etme imkanı sunar.

İki farklı devreyi tek anahtarla kontrol etmek mi istiyorsunuz? IC-129 Orta Boy Işıksız Anahtar, ON-ON iki konumlu ve 6 pinli yapısı ile çift devre kontrolü sağlar. DPDT (Çift Kutuplu Çift Yönlü) tasarımı sayesinde iki bağımsız sistemi tek hareketle yönetir.

Bu orta boy anahtar, kontrol panelleri, sinyal yönlendirme, çoklu sistem kontrolü gibi uygulamalarda ideal performans sunar. Sağlam yapısı ve yüksek akım kapasitesi ile uzun ömürlü kullanım sağlar.

---

Teknik Özellikler

Bu bölümde IC-129 Orta Boy Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-129
• Tip: Orta Boy Işıksız Anahtar
• Çalışma Tipi: ON-ON (Aç-Aç)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Dikdörtgen Orta Boy
• Gösterge: Yok (Işıksız)

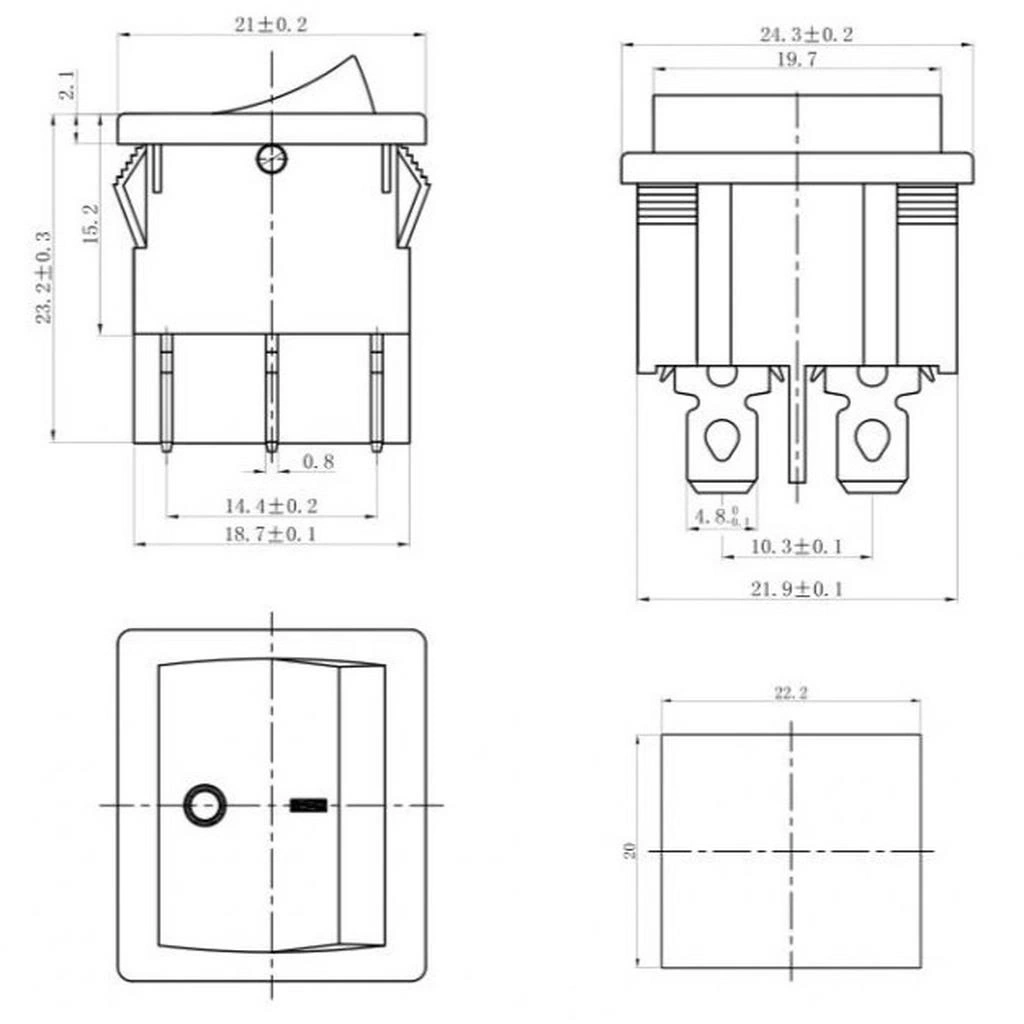

• Boyutlar: Yaklaşık 30x15mm (ön panel)
• Montaj Deliği: Yaklaşık 21x15mm

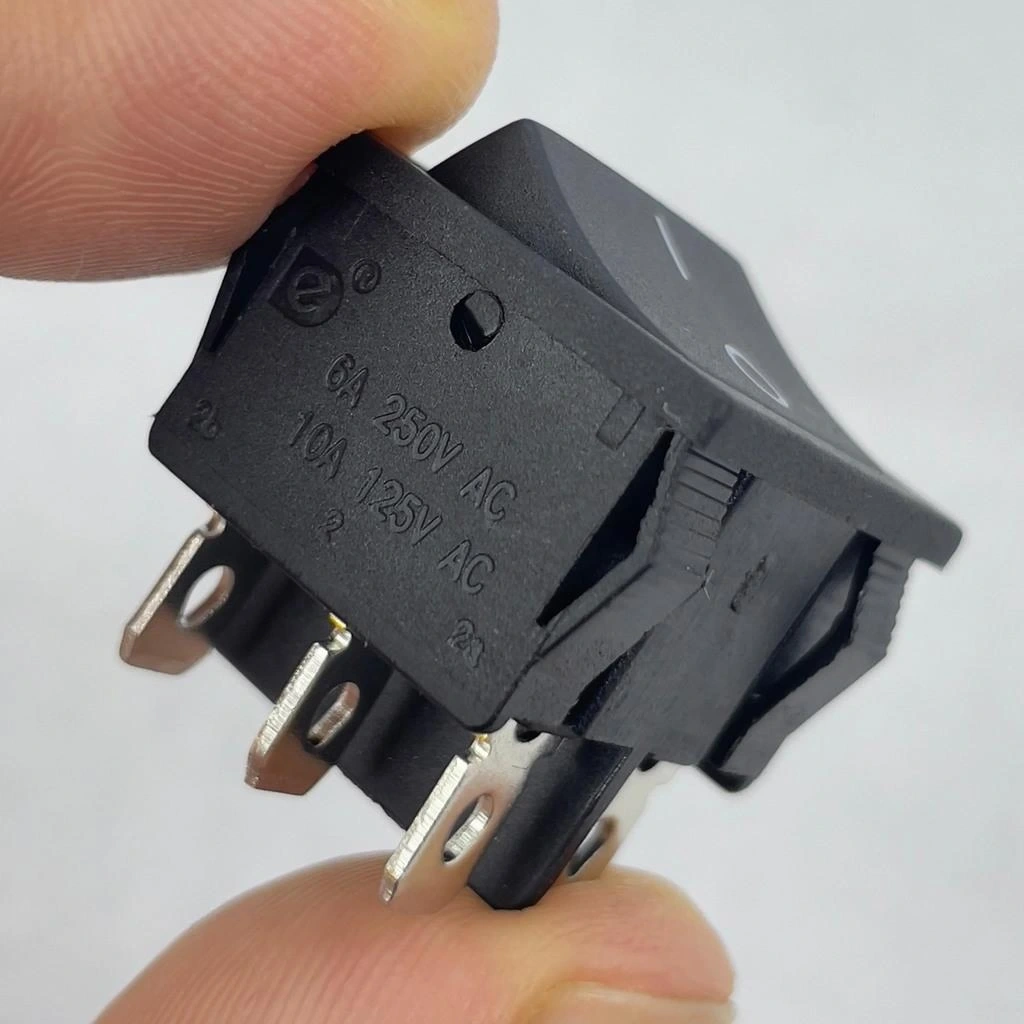

• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 10A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <15 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-129 DPDT anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Çoklu Devre Kontrolü: İki bağımsız devreyi aynı anda yönetme.
• İki Konumlu Çalışma: ON-ON yapısı ile iki farklı bağlantı.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü cihazları kontrol etme.
• Orta Boy Tasarım: Standart kontrol panellerine kolay entegrasyon.
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun süreli performans.
• Çift Sistem Seçimi: İki farklı sistemi tek anahtarla kontrol etme.
• Kalıcı Konumlar: Seçilen konumda sabit kalma özelliği.

---

İdeal Kullanım Alanları

Bu DPDT ON-ON anahtar birçok farklı uygulamada kullanım için uygundur.

• Sinyal Yönlendirme: Ses ve video sistemlerinde sinyal seçimi
• Güç Kaynağı Seçimi: İki farklı güç kaynağı arasında geçiş
• Aydınlatma Kontrolü: İki farklı lamba grubunun yönetimi
• Anten Seçimi: Farklı antenler arasında geçiş
• Ses Sistemleri: Hoparlör ve mikrofon seçimi
• Endüstriyel Kontroller: Çift yönlü sistem aktivasyonu
• Test Ekipmanları: Farklı test modları arasında geçiş
• Alarm Sistemleri: Çift devre kontrollü güvenlik modları
• Model Trenler: Hat ve yön değişimi kontrolü
• Laboratuvar Cihazları: İki farklı ölçüm sistemi arasında geçiş

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

DPDT Yapısı ve ON-ON Çalışma Prensibi

IC-129 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-129 orta boy anahtarı, 6 pin bağlantı yapısına sahip DPDT (Çift Kutuplu Çift Yönlü) ve ON-ON (Aç-Aç) konfigürasyonlu bir anahtardır.

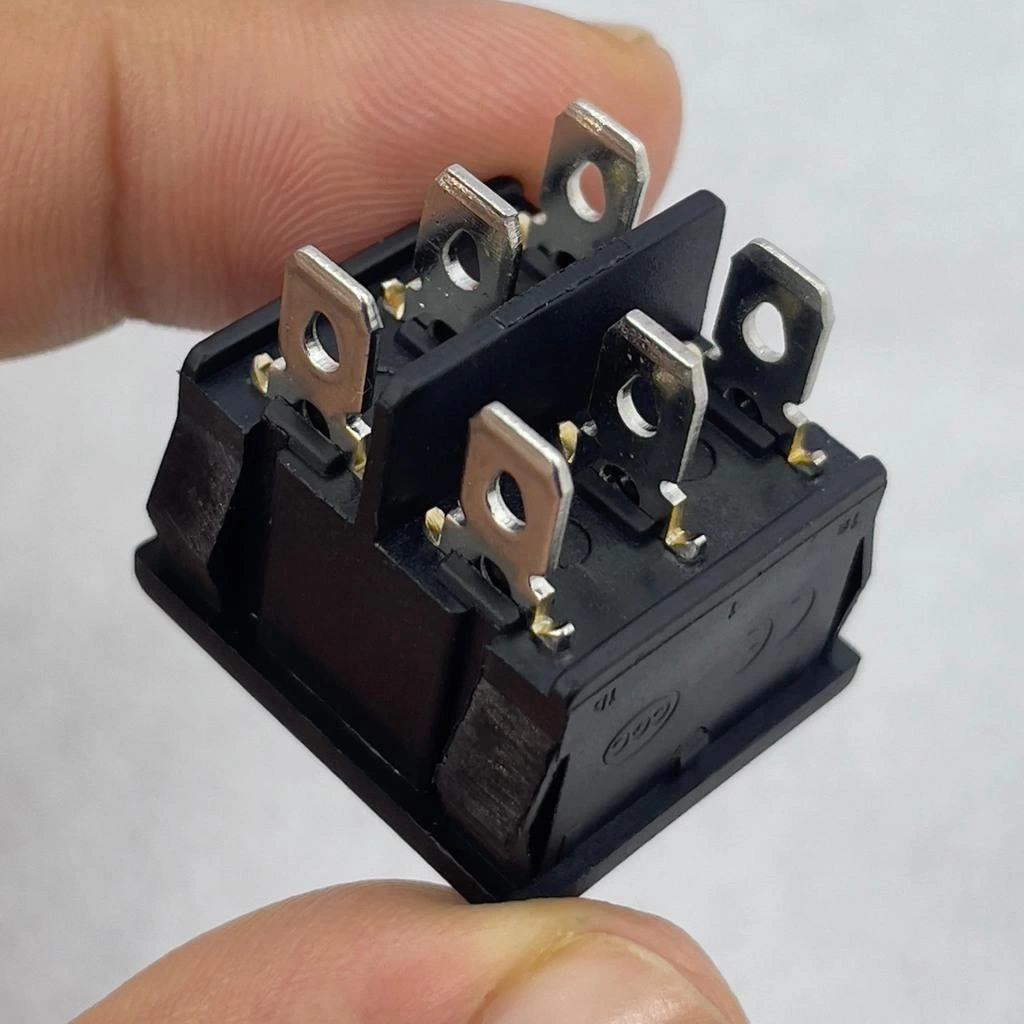

DPDT Yapısı: Bu yapı, iki bağımsız SPDT (Tek Kutuplu Çift Yönlü) anahtarı tek bir ünitede birleştirir. Toplam 6 pin içerir:

• Pin 1 ve 4: Ortak (COM) bağlantı noktaları - Girişler
• Pin 2 ve 5: İlk ON konumunda aktif olan kontaklar - Çıkış 1
• Pin 3 ve 6: İkinci ON konumunda aktif olan kontaklar - Çıkış 2

ON-ON Çalışma Prensibi:

• Üst Konum (İlk ON): Ortak pinler (1 ve 4) üst pinlere (2 ve 5) bağlanır.
• Alt Konum (İkinci ON): Ortak pinler (1 ve 4) alt pinlere (3 ve 6) bağlanır.

Tipik Kullanım Senaryoları:

1. Sinyal Yönlendirme: Ortak pinlere (1 ve 4) sinyal kaynağı bağlanır, diğer pinlere farklı hedef devreler bağlanır. Anahtarın konumuna göre, sinyaller farklı hedeflere yönlendirilir.
2. Çift Güç Kaynağı Seçimi: İki farklı güç kaynağı arasında geçiş yapmak için kullanılır. Bir konumda ana güç, diğer konumda yedek güç aktif olur.
3. İki Farklı Mod Seçimi: Test cihazları veya ekipmanlarda iki farklı çalışma modu arasında geçiş yapmak için kullanılır.

Bağlantı Notları:

• Pin gruplarını doğru tanımlamak için multimetre kullanılır.
• Yüksek akım uygulamalarında tüm bağlantılar güvenli şekilde yalıtılır.
• İndüktif yükler (motorlar, röleler) için koruyucu devreler eklenir.
• Terminaller standart lehimleme teknikleri ile bağlanır.

---

Sinyal Seçimi ve Yönlendirme Uygulamaları

IC-129 DPDT ON-ON anahtarın en yaygın kullanımlarından biri, sinyal seçimi ve yönlendirme uygulamalarıdır. Ses, video ve veri sistemlerinde bu anahtar ile kaynak veya hedef arasında geçiş yapmak mümkündür.

Ses Sistemlerinde Uygulamalar:

1. Çift Hoparlör Seçimi: Bir amplifikatörü iki farklı hoparlör setine yönlendirmek için kullanılır.
   • Pin 1 ve 4: Amplifikatör çıkışları
   • Pin 2 ve 5: İlk hoparlör seti
   • Pin 3 ve 6: İkinci hoparlör seti
2. Mikrofon Seçimi: İki farklı mikrofon arasında geçiş yapmak için kullanılır.
   • Pin 2 ve 3: Farklı mikrofonlar
   • Pin 1: Mikser veya preamplifikatör girişi

Video ve Multimedya Uygulamaları:

• Video Kaynağı Seçimi: İki farklı video kaynağı (DVD, oyun konsolu, medya oynatıcı) arasında geçiş.
  • Pin 1, 4: Ekran veya TV girişleri
  • Pin 2, 5 ve Pin 3, 6: Farklı video kaynakları
• İki Farklı Ekran Seçimi: Bir video kaynağını iki farklı ekrana yönlendirme.

Veri ve İletişim Sistemleri:

• Anten Seçimi: İki farklı anten arasında geçiş yapmak için kullanılır.
  • Pin 1: Alıcı girişi
  • Pin 2 ve 3: Farklı antenler
• Veri Hattı Yönlendirme: Bir veri kaynağını iki farklı alıcıya yönlendirme.

Endüstriyel Kontrol Sistemleri:

• Sensör Seçimi: İki farklı sensörden gelen sinyalleri tek bir kontrol ünitesine yönlendirme.
• Çift Mod Seçimi: Test ekipmanları veya ölçüm cihazlarında iki farklı çalışma modu arasında geçiş.

Bağlantı İpuçları:

• Sinyal Kalitesi: Düşük kontak direnci, sinyal kalitesini korur.
• Empedans Uyumu: Özellikle ses ve RF uygulamalarında empedans uyumuna dikkat edilir.
• Kablolama: Sinyal kabloları arasında çapraz konuşmayı (crosstalk) önlemek için uygun yalıtım ve kablolama yapılır.
• Topraklama: Sinyal sistemlerinde ortak topraklama noktası kullanılır.

---

Alternatif Güç Kaynağı Seçimi Uygulaması

IC-129 anahtarı kullanarak iki farklı güç kaynağı arasında geçiş yapmanın yöntemleri.

IC-129 DPDT ON-ON anahtarı, iki farklı güç kaynağı arasında güvenli geçiş yapmak için ideal bir çözümdür. Bu uygulama özellikle yedek güç sistemleri, UPS çözümleri ve acil durum güç kaynakları için önemlidir.

Temel Alternatif Güç Bağlantı Şeması:

1. Ortak Pinler (1 ve 4): Yük veya sistem bağlantısı yapılır (güç alacak cihaz)
2. Pin 2 ve 5: Ana güç kaynağı bağlantısı
3. Pin 3 ve 6: Yedek güç kaynağı bağlantısı

Çalışma Prensibi:

• Üst Konum: Yük, ana güç kaynağından beslenir.
• Alt Konum: Yük, yedek güç kaynağından beslenir.

Uygulama Alanları:

• Küçük Elektronik Sistemler: Ana güç kesildiğinde batarya sistemine geçiş
• Acil Durum Aydınlatması: Normal şebeke elektriği ve acil durum bataryası arasında geçiş
• Laboratuvar Ekipmanları: Farklı voltaj seviyelerinde test için güç kaynağı seçimi
• Mobil Sistemler: Araç/tekne elektriği ve harici güç kaynağı arasında geçiş
• Küçük İşyerleri: Şehir şebekesi ve jeneratör arasında manuel geçiş
• Hobi Projeleri: Farklı güç kaynakları arasında kolay seçim imkanı

Güvenlik ve Performans İçin Dikkat Edilecek Noktalar:

• Akım Kapasitesi: 10A değerinin aşılmaması, yüksek güç uygulamalarında röle veya kontaktör kullanılması
• Kablo Kesiti: Akım değerine uygun kablo kesiti seçilmesi
• Güç Kesilmesi: Konumlar arası geçişte kısa süreli güç kesintisi oluşacağının göz önünde bulundurulması
• Polarite: DC uygulamalarda polarite doğruluğunun sağlanması
• Topraklama: Her iki güç kaynağının topraklama düzeninin uyumlu olması
• Faz Uyumu: AC uygulamalarda, iki kaynağın faz uyumuna dikkat edilmesi

Bu uygulama, güç sürekliliğinin kritik olduğu ancak otomatik transfer anahtarı (ATS) kullanmak için bütçe veya alan kısıtlaması bulunan sistemlerde etkili bir çözüm sunar. Manuel kontrol gerektirmesi dezavantaj olsa da, basitliği ve güvenilirliği ile özellikle küçük ve orta ölçekli sistemlerde tercih edilir.

---
