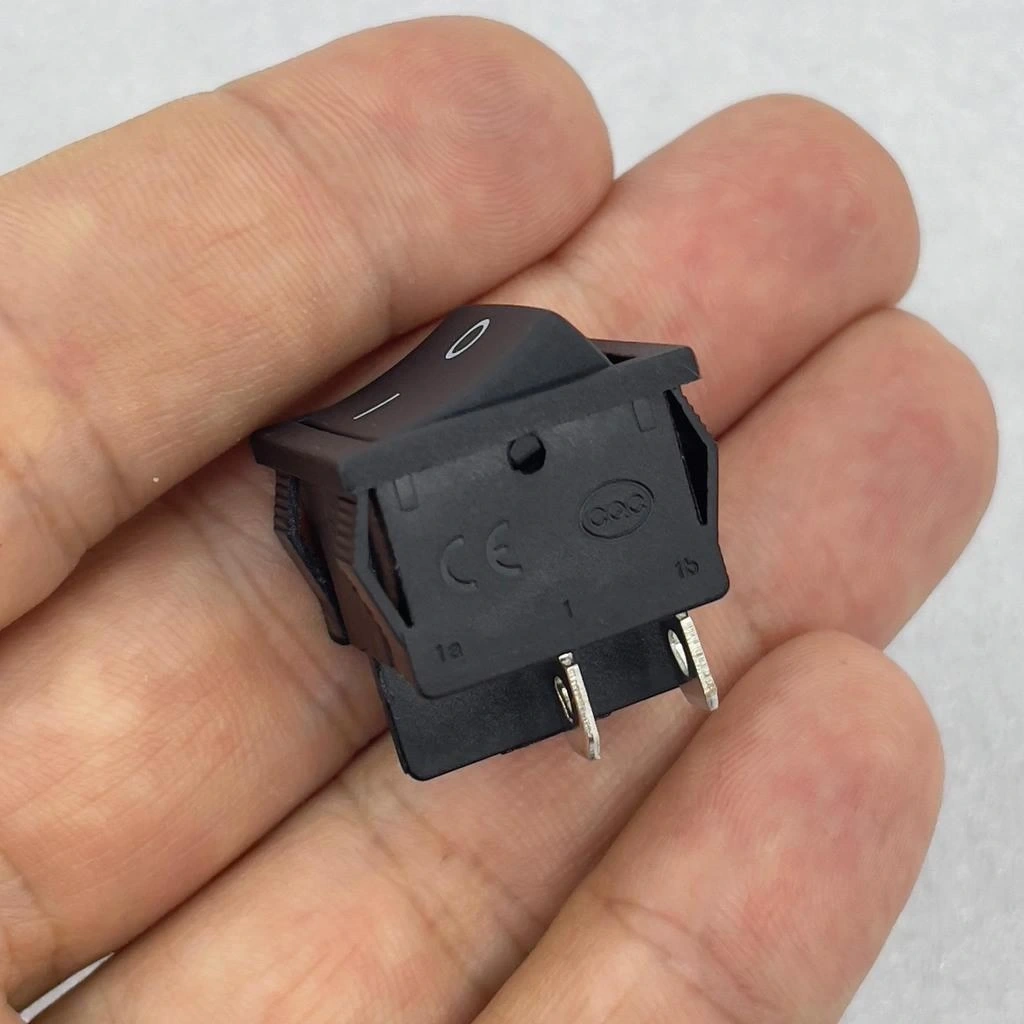

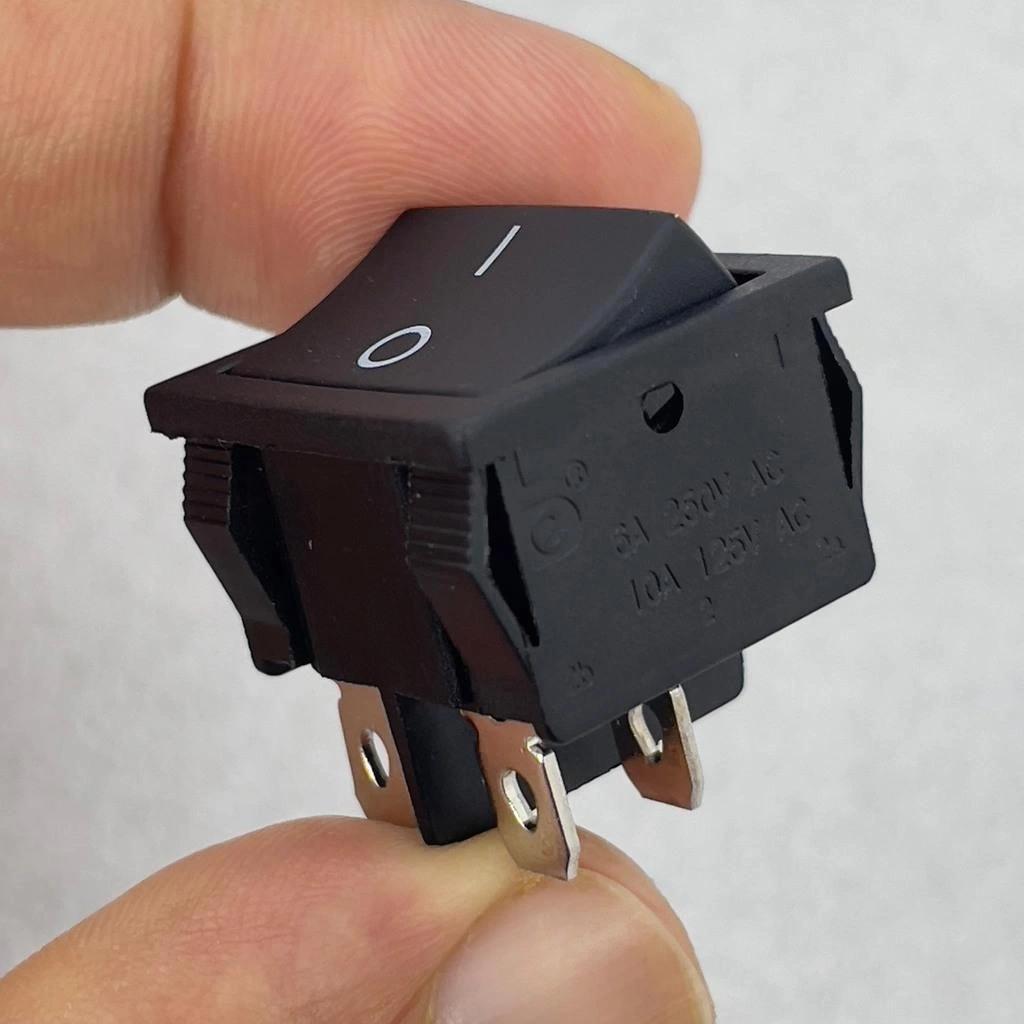

IC-127 Orta Boy Işıksız Anahtar On-Off 4P Siyah

IC-127 Orta Boy Işıksız Anahtar ON-OFF 4P Siyah

IC-127 Orta Boy Işıksız Anahtar, elektrik devrelerinde kullanılan dört farklı bağlantı noktasını kontrol etmek için kullanılan bir anahtardır. Anahtar, iki ana pozisyonlu (ON ve OFF) ve 4P bağlantı noktası ile tasarlanmıştır.

Bu, dört farklı devreyi açma veya kapama yeteneği sağlar. Işıksız tasarımı, üzerinde bir ışık göstergesi bulunmadığını gösterir.

IC-127 Orta Boy Işıksız Anahtar, çift devre kontrol imkanı sunan profesyonel bir komponenttir. 4 pinli yapısı ile iki bağımsız devreyi tek hareketle açma ve kapama işlevi sağlar.

İki ayrı devreyi tek anahtarla kontrol etmek mi istiyorsunuz? IC-127 Orta Boy Işıksız Anahtar, ON-OFF (aç-kapa) konfigürasyonu ve 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çift devre kontrolü sağlar. Panellere kolay monte edilen bu anahtar, siyah rengi ve sade tasarımı ile profesyonel bir görünüm sunar.

Kalıcı kontak yapısı ile manuel değiştirilene kadar konumunu koruyan bu anahtar, elektronik sistemlerde, endüstriyel kontrol panellerinde ve çeşitli projelerde güvenilir çalışma sağlar.

---

Teknik Özellikler

IC-127 Orta Boy Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-127
• Tip: Orta Boy Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)

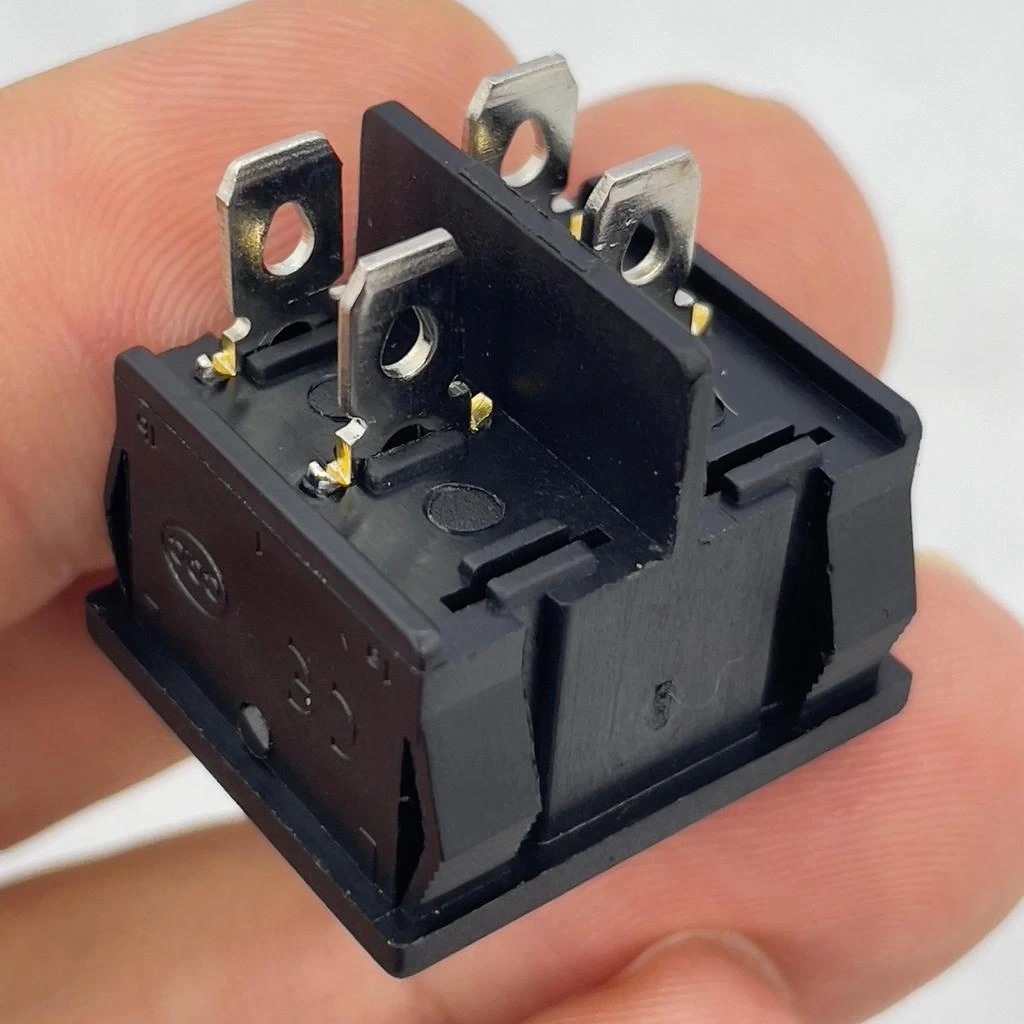

• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Dikdörtgen Orta Boy
• Gösterge: Yok (Işıksız)

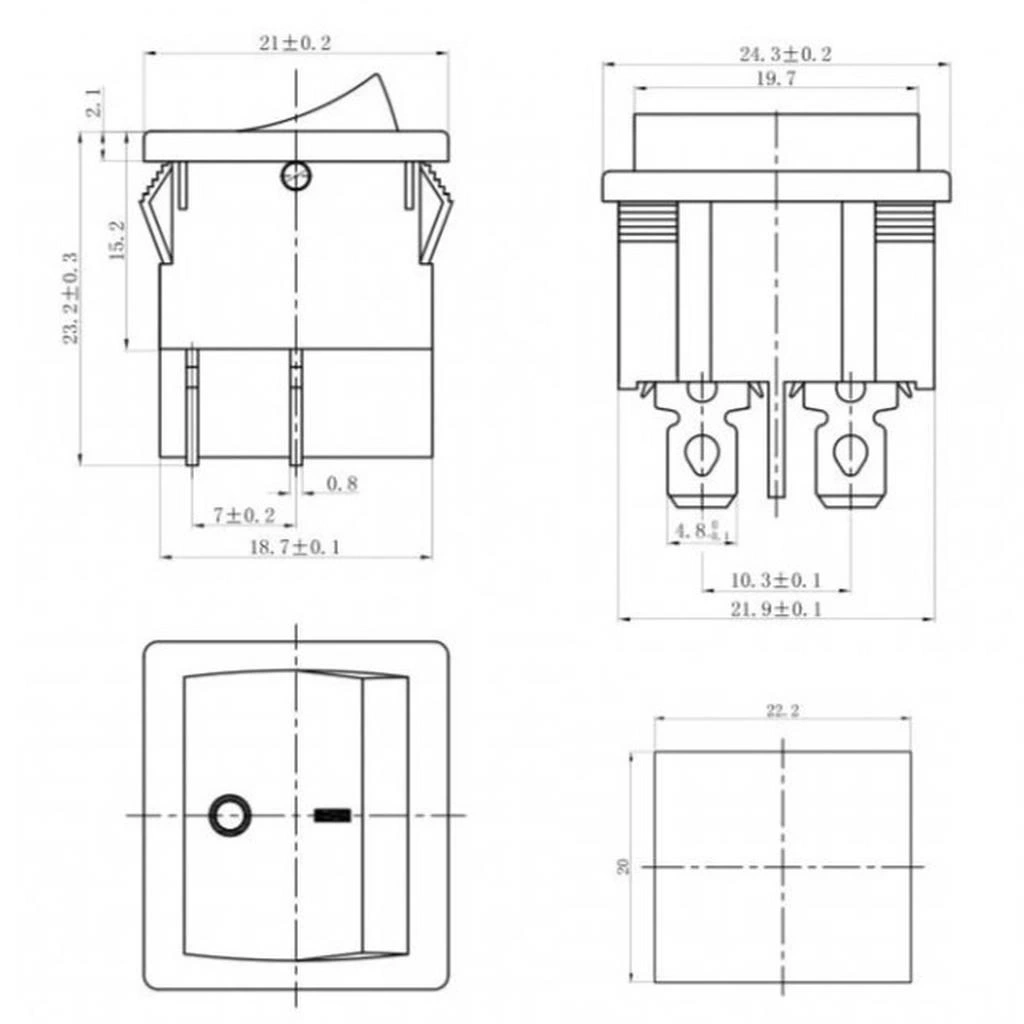

• Boyutlar: Yaklaşık 30x15mm (ön panel)
• Montaj Deliği: Yaklaşık 21x15mm

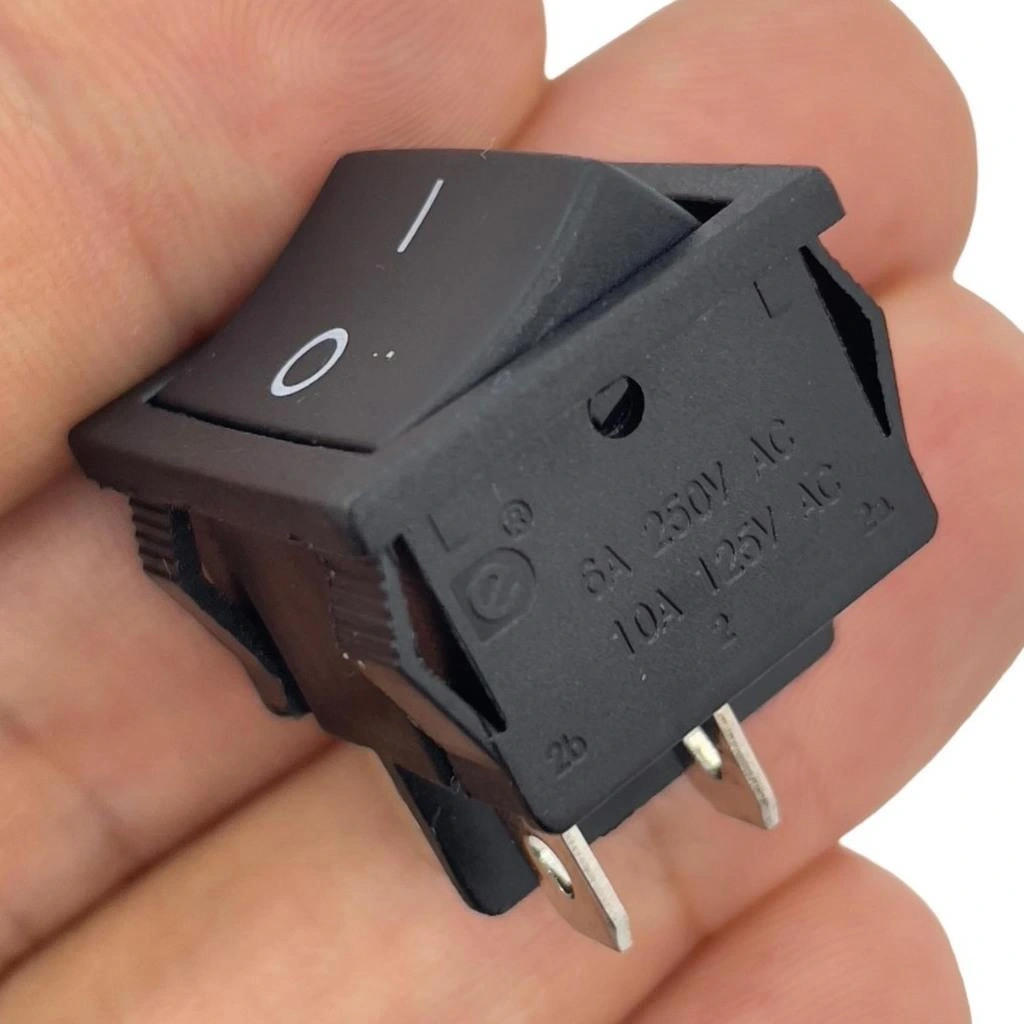

• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 10A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <15 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-127 DPST anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Devre Kontrolü: İki bağımsız devreyi tek anahtarla yönetme.
• Kalıcı Kontak: Manuel değiştirilene kadar konumunu koruma.
• Yüksek Akım Kapasitesi: 10A değeri ile güçlü cihazları kontrol edebilme.
• Orta Boy Tasarım: Standart kontrol panellerine kolay entegrasyon.
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun süreli performans.
• Basit Kullanım: Tek hareketle iki devreyi açma veya kapama.
• Ekonomik Çözüm: İki ayrı anahtar yerine tek ürün kullanımı.

---

İdeal Kullanım Alanları

Bu DPST ON-OFF anahtar birçok farklı uygulamada kullanım için uygundur.

• Çift Sistem Kontrolü: İki bağımsız sistemin aynı anda kontrolü
• Aydınlatma Kontrolü: İki farklı lamba grubunun birlikte yönetimi
• Güvenlik Sistemleri: Ana ve yedek güç kontrolü
• Elektronik Projeler: İki devreli DIY uygulamalar
• Endüstriyel Kontrol Panelleri: Çift fonksiyonlu sistemler
• Ses Sistemleri: Stereo kanal kontrolü
• Güç Yönetimi: Çift devreli güç dağıtım sistemleri
• Motor Kontrolü: İki motor veya tek motorun çift sargı kontrolü
• Laboratuvar Ekipmanları: Test ve ölçüm sistemleri
• Hobi Elektronik: Çok fonksiyonlu devre kontrolü

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

DPST Yapısı ve ON-OFF Çalışma Prensibi

IC-127 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-127 orta boy anahtarı, 4 pin bağlantı yapısına sahip DPST (Çift Kutuplu Tek Yönlü) ve ON-OFF (Aç-Kapa) konfigürasyonlu bir anahtardır.

DPST Yapısı: Bu yapı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) anahtarı tek bir ünitede birleştirir. Toplam 4 pin içerir:

• Pin 1 ve 2: İlk devre kontrol bağlantıları
• Pin 3 ve 4: İkinci devre kontrol bağlantıları

ON-OFF Çalışma Prensibi:

• ON Konumu: Anahtar yukarı konumdayken, Pin 1-2 ve Pin 3-4 arasında elektriksel bağlantı kurulur, her iki devre de aktif olur.
• OFF Konumu: Anahtar aşağı konumdayken, tüm bağlantılar kesilir, devreler devre dışı kalır.

Tipik Kullanım Senaryoları:

1. Çift Devre Kontrolü: İki bağımsız sistemin aynı anda açılıp kapatılması. Örneğin, ses ve görüntü sistemlerinin eş zamanlı kontrolü.
2. Stereo Ses Kontrolü: Sol ve sağ kanal devrelerinin birlikte yönetilmesi.
3. Çift Güç Kontrolü: İki farklı güç devresinin tek anahtarla kontrol edilmesi.

Bağlantı Notları:

• Pinleri doğru tanımlamak için multimetre kullanılabilir.
• Yüksek akım uygulamalarında tüm bağlantılar güvenli şekilde yalıtılmalıdır.
• Endüktif yükler (motorlar, röleler) için koruyucu devreler eklenmelidir.
• Terminaller standart lehimleme teknikleri ile bağlanır.

---

Çift Devreli Uygulamalar

IC-127 ON-OFF DPST anahtarın en büyük avantajı, iki bağımsız devreyi tek anahtarla kontrol edebilme kabiliyetidir. Bu özellik, çeşitli pratik uygulamalarda fayda sağlar.

Aydınlatma Kontrol Uygulamaları:

Çift devreli aydınlatma kontrolü örnekleri:

• İç ve Dış Aydınlatma: İç mekan ve dış mekan aydınlatmalarını tek anahtarla kontrol etme.
• İkili Lamba Grubu: İki farklı lamba grubunu (örneğin tavan ve duvar lambalarını) birlikte açıp kapatma.
• Ana ve Yardımcı Aydınlatma: Ana aydınlatma ile birlikte ortam aydınlatmasını yönetme.

Ses ve Görüntü Sistemleri:

• Stereo Kanal Kontrolü: Sol ve sağ ses kanallarının birlikte açılıp kapatılması.
• Ses ve Görüntü Eş Zamanlı Kontrolü: Ses ve video sistemlerinin tek anahtarla yönetilmesi.
• Hoparlör Seçimi: Çift hoparlör sisteminin eş zamanlı kontrolü.

Güç Yönetim Uygulamaları:

• Ana/Yardımcı Güç Kontrolü: Ana ve yardımcı güç devrelerini tek anahtarla yönetme.
• Sistem/Aksesuar Kontrolü: Ana sistemle birlikte çalışan aksesuarların (örn. fan, soğutma) birlikte kontrolü.
• Çift Voltaj Uygulamaları: İki farklı voltaj seviyesini gerektiren sistemleri kontrol etme.

Endüstriyel Uygulamalar:

• Çift Motor Kontrolü: İki küçük motorun eş zamanlı çalıştırılması.
• İndikatör ve Sistem Kontrolü: Hem çalışma sistemi hem de gösterge devresini yönetme.
• Valf ve Pompa Sistemleri: Valf ve pompa gibi iki farklı ama bağlantılı sistemin kontrolü.

Hobi ve DIY Uygulamaları:

• Arduino ile Çift Sistemler: İki farklı Arduino projesinin güç kontrolü.
• Model Araç Kontrolü: Işık ve motor sistemlerini birlikte yönetme.
• Çoklu Sensör Sistemleri: İki farklı sensör grubunu aktif etme/devre dışı bırakma.

---

Güç Yönetimi ve Güvenlik Uygulamaları

IC-127 DPST anahtarın güç yönetimi ve güvenlik uygulamalarındaki kullanımı.

IC-127 ON-OFF DPST anahtar, güç yönetimi ve güvenlik sistemlerinde önemli avantajlar sunar. Çift devre kontrolü, özellikle kritik sistemlerde yedeklilik ve güvenlik sağlar.

Güç Kaynaklarının Yönetimi:

• Ana/Yedek Güç Kontrolü: Ana güç ve yedek güç (batarya, UPS) sistemlerinin birlikte açılıp kapatılması.
  • Pin 1-2: Ana güç devresi
  • Pin 3-4: Yedek güç devresi
• Kritik/Kritik Olmayan Yük Ayırma: Güç sınırlı olduğunda, kritik ve kritik olmayan sistemlerin birlikte kontrolü.
• İzole Güç Kaynakları: Farklı izole güç kaynaklarının birlikte yönetilmesi, örneğin dijital ve analog sistemlerin ayrı güç hatları.

Güvenlik Sistemleri Uygulamaları:

• Çift Sensör Aktivasyonu: İki farklı güvenlik sensörünün (hareket, ısı, duman) aynı anda etkinleştirilmesi veya devre dışı bırakılması.
• Ana/Yedek Alarm Sistemleri: Birincil ve ikincil alarm sistemlerinin birlikte kontrolü.
• Görsel/İşitsel Uyarı Sistemleri: Sesli ve ışıklı alarm sistemlerinin eş zamanlı yönetimi.

Endüstriyel Güvenlik Uygulamaları:

• Çift Güvenlik Kilitleri: İki farklı emniyet kilidinin aynı anda kontrolü.
• Acil Durum Sistemleri: Acil durum aydınlatması ve iletişim sistemlerinin birlikte yönetimi.
• Bakım Modu Kontrolü: Sistem bakım moduna alındığında iki farklı sistemin birlikte izolasyonu.

Elektriksel Güvenlik Özellikleri:

• Çift Kutuplu Kesme: Hem faz hem nötr hatlarının aynı anda kesilebilmesi sayesinde tam elektriksel izolasyon sağlanır.
• Yüksek Yalıtım Direnci: 500 MΩ'dan fazla yalıtım direnci, elektriksel sızıntı riskini minimize eder.
• Güçlü Kontak Yapısı: 10A akım kapasitesi ve dayanıklı gümüş alaşım kontaklar, güvenilir devre kesme sağlar.

Güvenlik İçin Montaj Önerileri:

• Doğru Etiketleme: Anahtarın kontrol ettiği sistemlerin açıkça belirtilmesi.
• Faz Kesmesi: AC sistemlerde, anahtarın faz hatlarını kesmesi sağlanmalıdır.
• Kablo Kesiti: Akım değerine uygun kablo kesiti kullanılmalıdır.
• Koruyucu Yalıtım: Tüm bağlantı noktaları uygun şekilde yalıtılmalıdır.
• Panel İzolasyonu: Metal panellerde, anahtarın gövde ile elektriksel teması engellenmelidir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-127 Orta Boy Işıksız Anahtar (ON-OFF, 4P, Siyah)

---
