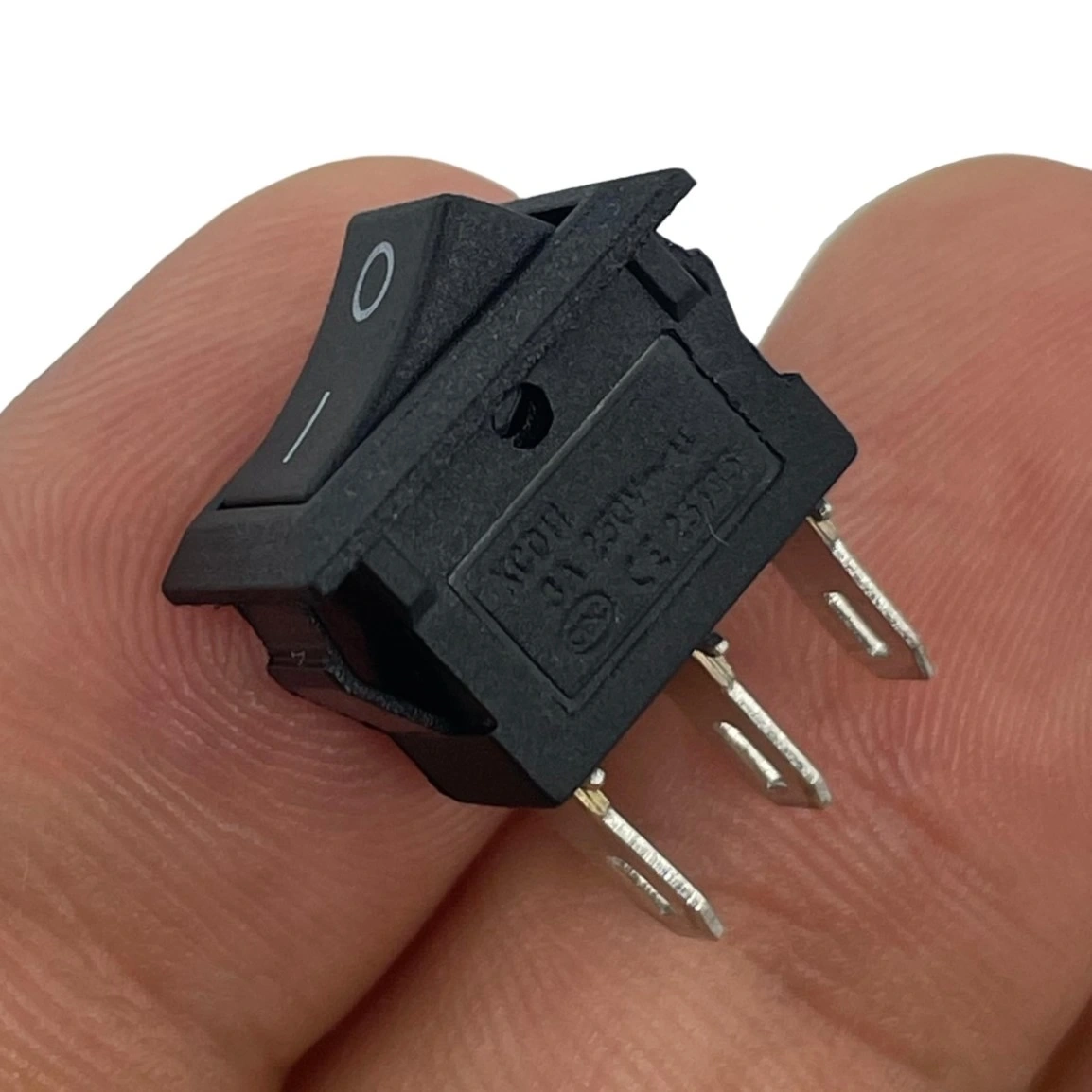

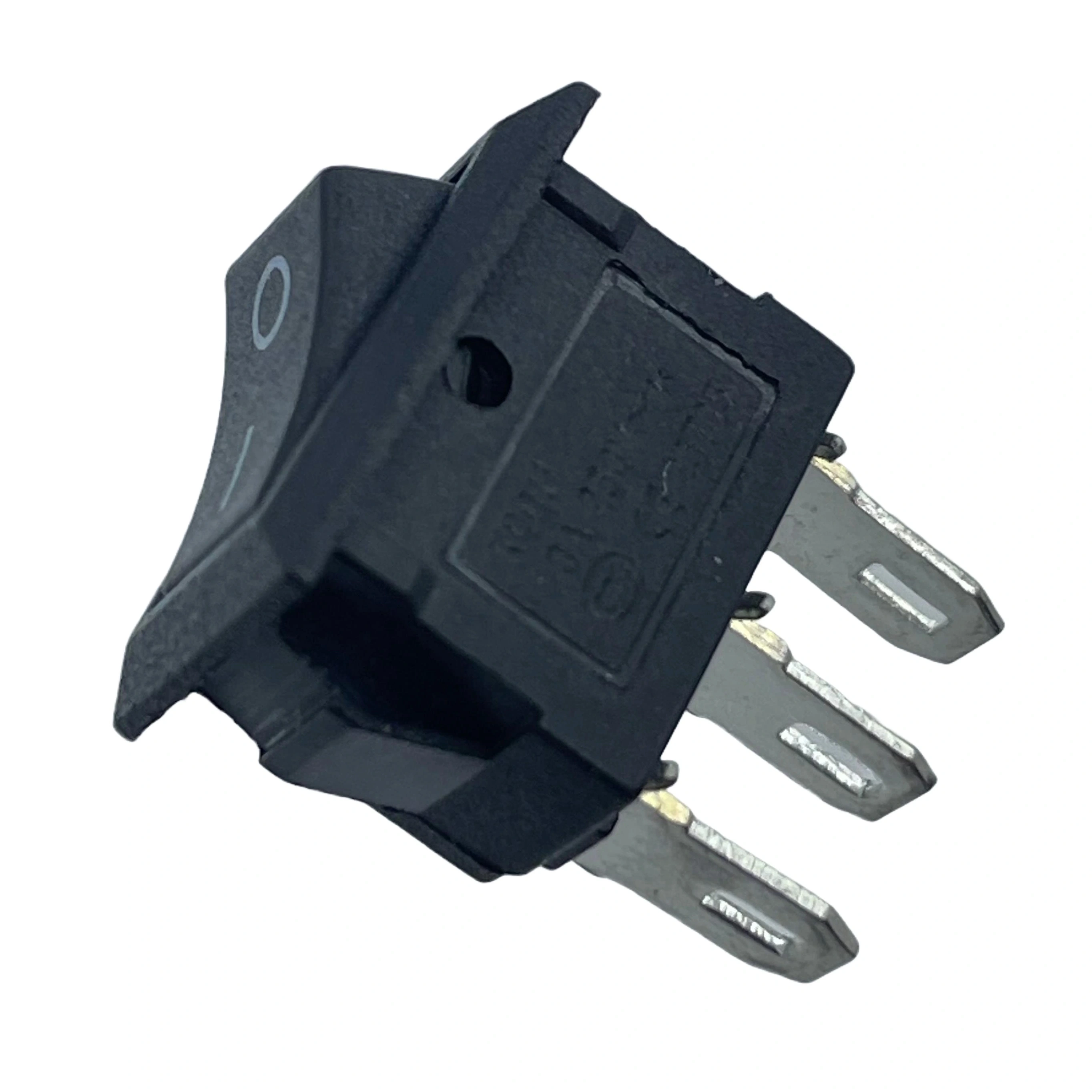

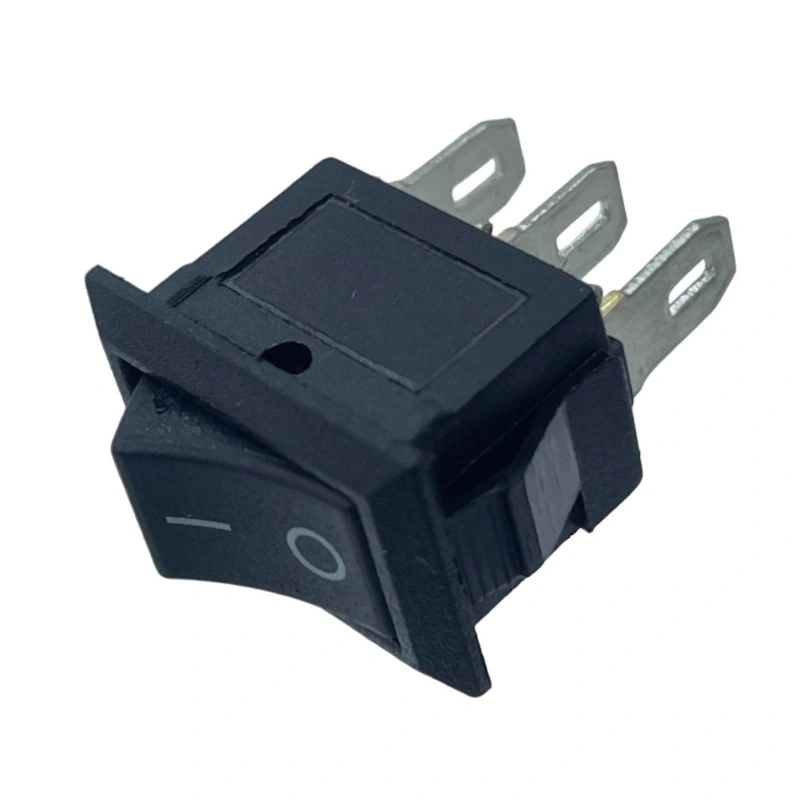

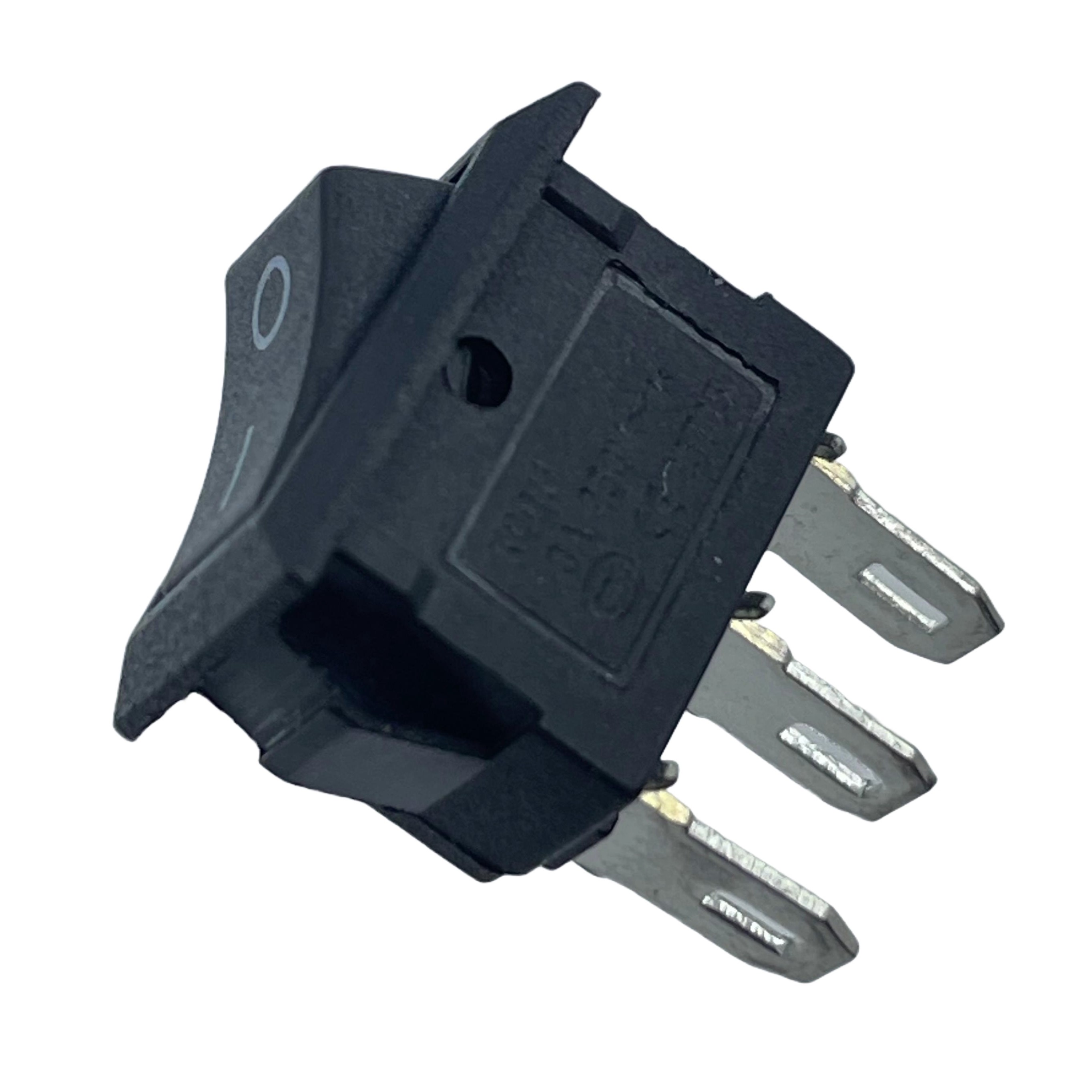

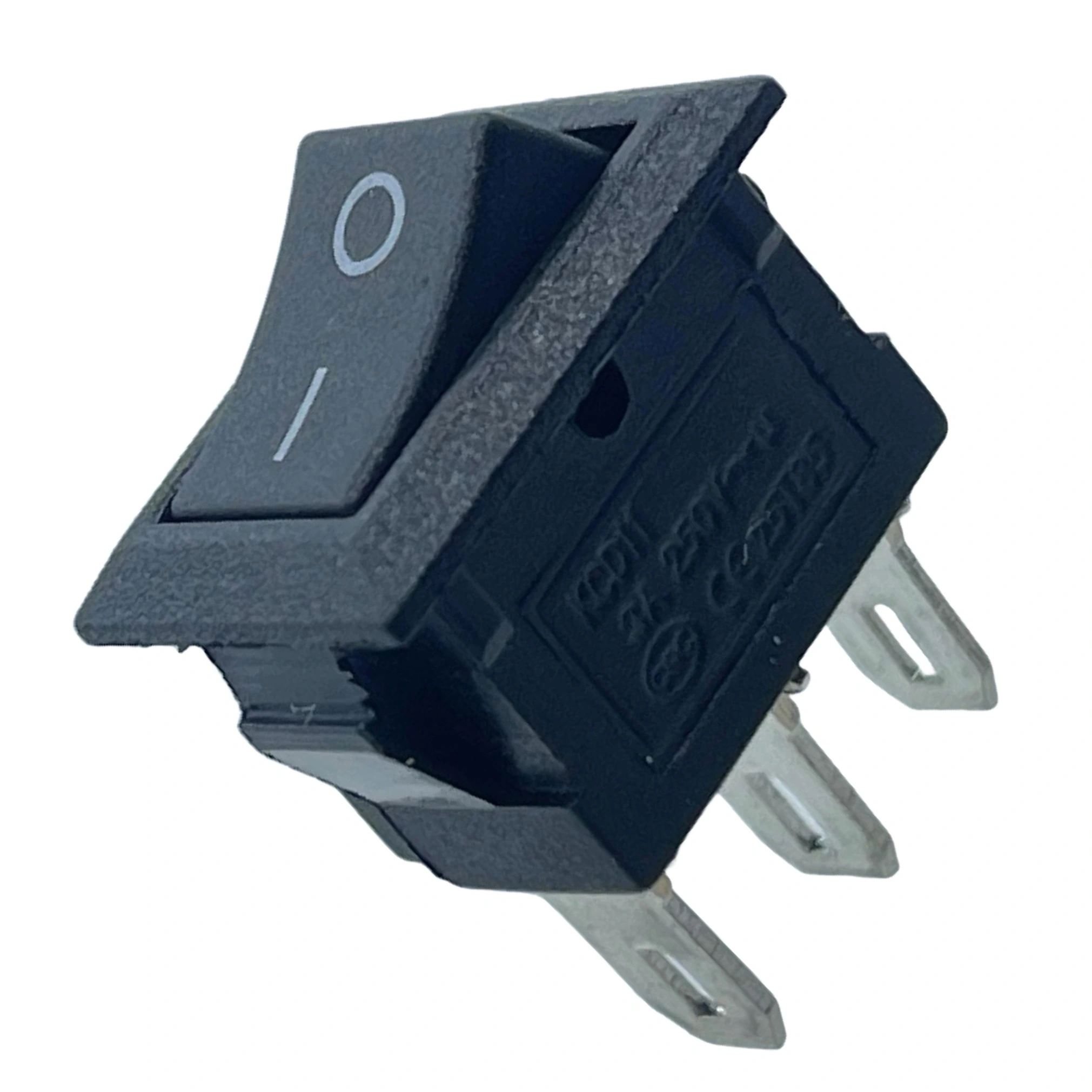

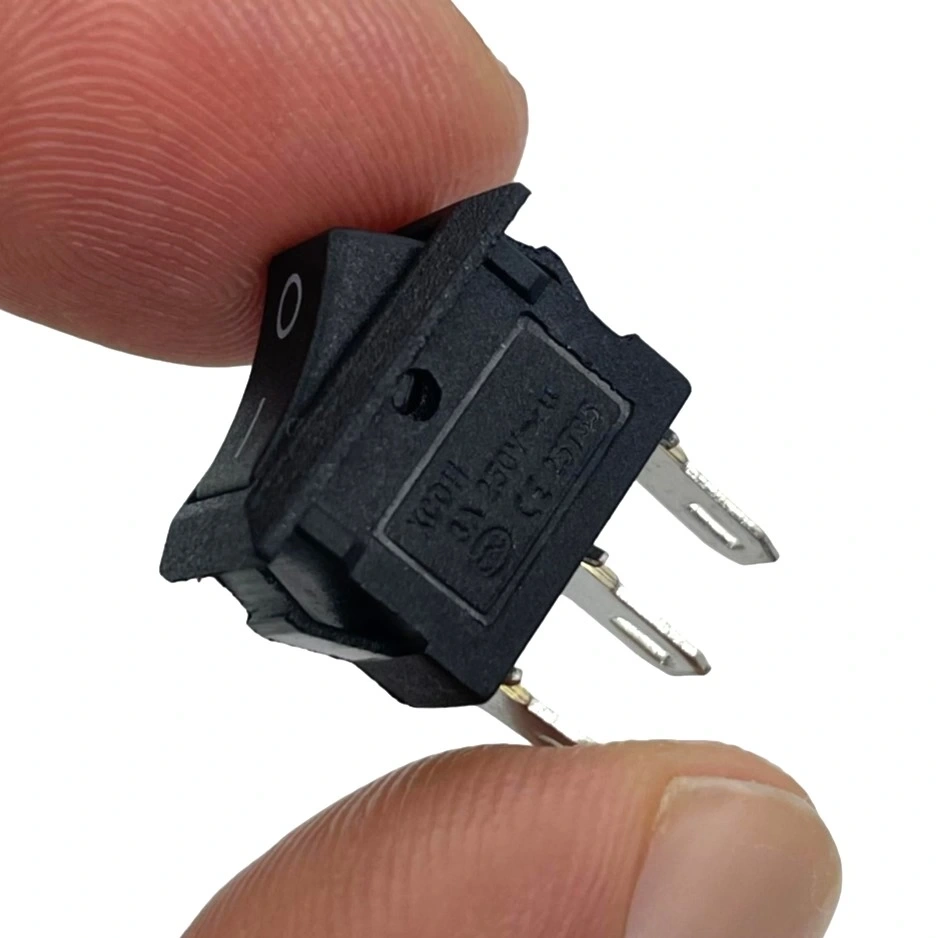

IC-125B-3 Mini Dikdörtgen Işıksız On-Off Anahtar 3 Pin

IC-125B-3 Mini Dikdörtgen Işıksız ON-OFF Anahtar 3 Pin

IC-125B-3 Mini Dikdörtgen Işıksız On-Off Anahtar, elektrik devrelerinde güç akışını kontrol etmek için kullanılan bir anahtardır. Mini ve kompakt boyutuyla dikkat çeken bu anahtar, on-off işlevini gerçekleştirmek için tasarlanmıştır. 3 pinli yapısı sayesinde kolay bir şekilde bağlantı sağlar.

IC-125B-3 Mini Dikdörtgen Işıksız Anahtar, kompakt boyutları ve dikdörtgen şekli ile elektronik projeleriniz için ideal bir kontrolcüdür. 3 pinli SPDT (Tek Kutuplu Çift Yönlü) tasarımı, tek bir devreyi kontrol etme imkanı sunar.

Küçük boyutlu ve ince bir kontrol anahtarı mı arıyorsunuz? IC-125B-3 Mini Dikdörtgen Işıksız Anahtar, ON-OFF (aç-kapa) konfigürasyonu ve 3 pinli yapısı ile sınırlı alan gerektiren uygulamalar için mükemmel çözüm sunar. Dikdörtgen şekli, özellikle sıra halinde çok sayıda anahtar kullanılması gereken kontrol panellerinde verimli yer kullanımı sağlar.

Kompakt tasarımı, yüksek kaliteli malzemeleri ve güvenilir mekanizması ile uzun ömürlü performans sağlayan bu mini anahtar, elektronik projelerde, ses sistemlerinde, model araçlarda ve kontrol panellerinde yaygın olarak kullanılır.

Teknik Özellikler

IC-125B-3 Mini Dikdörtgen Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-125B-3
• Tip: Mini Dikdörtgen Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3 Pin
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Form Faktörü: Mini Dikdörtgen
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 20x8mm (ön panel)
• Montaj Deliği: Yaklaşık 13x7mm (dikdörtgen)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-125B-3 mini dikdörtgen anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Kompakt Tasarım: Minimum alan gerektiren ultra küçük boyut.
• Dikdörtgen Şekil: Yan yana montaj için optimize edilmiş tasarım.
• Basit ON-OFF Kontrolü: Kolay ve güvenilir açma-kapama fonksiyonu.
• Kolay Montaj: Standart dikdörtgen delik ile hızlı kurulum.
• Düşük Profil: Panel yüzeyinden minimum çıkıntı yapan tasarım.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 30,000+ işlem döngüsü ile dayanıklılık.
• Kalıcı Konum: Manuel değiştirilene kadar konumunu koruma.
• Çok Yönlü Uygulama: Farklı projelerde kullanılabilme esnekliği.

İdeal Kullanım Alanları

Bu mini ON-OFF anahtar birçok farklı uygulamada kullanım için uygundur.

• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Ses Sistemleri: Küçük mikserler ve ses kontrol üniteleri
• Kontrol Panelleri: Çok sayıda anahtarın gerektiği kompakt paneller
• Küçük Elektronik Cihazlar: Taşınabilir ekipman ve ölçüm cihazları
• Model Araçlar: RC arabalarda fonksiyon kontrolü
• Bilgisayar Modding: Fan kontrolü ve aksesuar yönetimi
• Laboratuvar Ekipmanları: Test ve ölçüm cihazlarında kontrol
• Oyuncak Modifikasyonları: Elektronik oyuncaklarda fonksiyon ekleme
• Güç Kontrolü: Küçük elektronik cihazlarda açma/kapama işlevi
• Gösterge Panelleri: Sistem durumu ve seçimleri için kontrol

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

SPDT Yapısı ve ON-OFF Çalışma Prensibi

IC-125B-3, 3 pinli SPDT yapısına sahip olmasına rağmen, ON-OFF konfigürasyonunda kullanılır. Bu özelliğin nasıl çalıştığını anlamak önemlidir.

IC-125B-3 mini dikdörtgen anahtarı, 3 pin bağlantı yapısına sahip SPDT (Tek Kutuplu Çift Yönlü) tasarımına sahiptir, ancak ON-OFF (Aç-Kapa) konfigürasyonunda çalışır.

SPDT Yapısı ile ON-OFF Çalışma: Geleneksel SPDT anahtarlar, ortak girişi iki çıkıştan birine yönlendirir. Ancak bu modelde, anahtarın bir konumunda bağlantı kurulurken, diğer konumunda hiçbir bağlantı kurulmaz (SPST gibi çalışır). Toplam 3 pin içerir:

• Orta Pin: COM (Common) - Ortak giriş pini
• Pin 1: ON konumunda aktif olan çıkış
• Pin 2: Kullanılmayan pin (OFF konumunda tüm bağlantılar kesilir)

ON-OFF Çalışma Prensibi:

• ON Konumu (Yukarı): Ortak pin (COM) ile Pin 1 arasında bağlantı kurulur, elektrik akışı sağlanır.
• OFF Konumu (Aşağı): Tüm pinler arasında bağlantı kesilir, hiçbir elektrik akışı gerçekleşmez.

Tipik Kullanım Senaryoları:

1. Temel Güç Kontrolü: Elektronik devrelere güç sağlama veya kesme.
2. Sinyal Kesme: Ses, görüntü veya veri sinyallerini açma veya kapama.
3. Basit Fonksiyon Kontrolü: Cihazın belirli bir özelliğini etkinleştirme veya devre dışı bırakma.

Bağlantı Notları:

• Doğru pinleri tanımlamak için multimetre kullanılabilir.
• Ortak pin (COM) ve aktif pin (ON konumunda bağlanan) tespit edildikten sonra, sadece bu iki pin kullanılır.
• Üçüncü pin fonksiyonel olarak kullanılmaz, ancak mekanik stabilite için monte edilmiştir.
• Lehimleme işlemleri kısa süreli ve uygun sıcaklıkta yapılmalıdır.

Kompakt Kontrol Panelleri Oluşturma

IC-125B-3 mini dikdörtgen anahtar, özellikle çok sayıda anahtarın sınırlı bir alana sığdırılması gereken kompakt kontrol panellerinde büyük avantaj sağlar. Dikdörtgen şekli, yan yana dizilerek verimli alan kullanımına imkan verir.

Sıralı Kontrol Panelleri Oluşturma:

• Düzenli Dizilim: Dikdörtgen şekli sayesinde anahtarlar arasında minimum boşluk bırakılarak yan yana monte edilebilir.
• Matris Düzeni: Hem yatay hem dikey sıralarda düzenli dizilim sağlanabilir, böylece maksimum anahtar yoğunluğu elde edilir.
• Fonksiyonel Gruplandırma: İlişkili fonksiyonlar aynı sırada veya grupta toplanarak mantıksal bir düzen oluşturulabilir.

Kompakt Panellerin Uygulama Alanları:

• DJ Mikserleri ve Ses Kontrol Üniteleri: Farklı ses kanallarını ve efektleri kontrol eden kompakt anahtar grupları.
• Test Cihazları: Çeşitli test fonksiyonlarını etkinleştiren çok anahtarlı kontrol panelleri.
• Model Kontrol Sistemleri: Model tren rayları, araba pistleri veya uçuş simülatörleri için kompakt kontrol merkezi.
• Endüstriyel Kontrol Sistemleri: Çok sayıda bağımsız sistemi kontrol eden kompakt paneller.
• Amatör Radyo ve İletişim Cihazları: Çeşitli fonksiyonları kontrol eden kompakt anahtar grupları.

Kompakt Panel Tasarım İpuçları:

• Standart Aralık: Anahtarlar arasında en az 2-3mm boşluk bırakılmalıdır.
• Etiketleme: Her anahtarın işlevi panel üzerinde açıkça belirtilmelidir.
• Renk Kodlaması: Farklı fonksiyon grupları renkli çerçeveler veya etiketlerle ayırt edilebilir.
• Kablolama Yönetimi: Dar alanlarda çok sayıda kablo olacağından, düzenli kablolama planı oluşturulmalıdır.
• Erişilebilirlik: Bakım ve onarım için arka tarafın erişilebilir olması önemlidir.

Ses ve Elektronik Projelerinde Kullanım

IC-125B-3 mini dikdörtgen anahtarın kompakt yapısı ve güvenilir performansı, ses sistemleri ve çeşitli elektronik projelerde çok yönlü kullanım imkanı sağlar.

Ses Sistemlerinde Uygulamalar:

• Kanal Mute Kontrolü: Ses kanallarını hızlı şekilde sessizleştirme.
• Efekt Bypass Anahtarı: Ses efektlerini devre dışı bırakma veya etkinleştirme.
• Giriş Seçimi: Farklı ses kaynakları arasında seçim yapma.
• Monitör Kontrolü: Referans hoparlörleri açma veya kapama.
• Phantom Güç Kontrolü: Mikrofon için phantom güç sağlama.

Arduino ve DIY Elektronik Projelerde Kullanım:

• Güç Kontrolü: Projelere güç sağlama veya kesme.
• Mod Seçimi: Farklı çalışma modları arasında geçiş yapma.
• Sensör Aktivasyonu: Belirli sensörleri etkinleştirme veya devre dışı bırakma.
• Program Kontrolü: Mikrodenetleyicideki farklı programları etkinleştirme.
• LED Kontrolü: Aydınlatma gruplarını açma veya kapama.

Taşınabilir Elektronik Cihazlarda Kullanım:

• Güç Tasarrufu Kontrolü: Pil ömrünü uzatmak için belirli modülleri kapatma.
• Fonksiyon Seçimi: Cihazın çeşitli fonksiyonlarını etkinleştirme.
• Kablosuz İletişim Kontrolü: Wi-Fi, Bluetooth gibi modülleri açma veya kapama.
• Bakım Modu: Cihazı diagnostik veya bakım moduna alma.

Bağlantı ve Entegrasyon İpuçları:

• Sinyal Bütünlüğü: Ses ve veri hatlarında, sinyal bütünlüğünü korumak için kısa bağlantılar ve uygun ekranlama kullanılmalıdır.
• Elektromanyetik Girişim: Anahtarlar, güçlü elektromanyetik girişim kaynaklarından uzak tutulmalıdır.
• Lehimleme: Hassas devreler için düşük sıcaklıkta lehimleme yapılmalı ve lehim kalıntıları temizlenmelidir.
• Pull-up/Pull-down Dirençleri: Mikroişlemci bağlantılarında, kararsız durumları önlemek için uygun pull-up veya pull-down dirençleri kullanılmalıdır.

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-125B-3 Mini Dikdörtgen Işıksız Anahtar (ON-OFF, 3 Pin)
