IC-125 Mini Işıksız Yaylı Anahtar OFF-MOM 3P

IC-125 Mini Işıksız Yaylı Anahtar OFF-MOM 3P

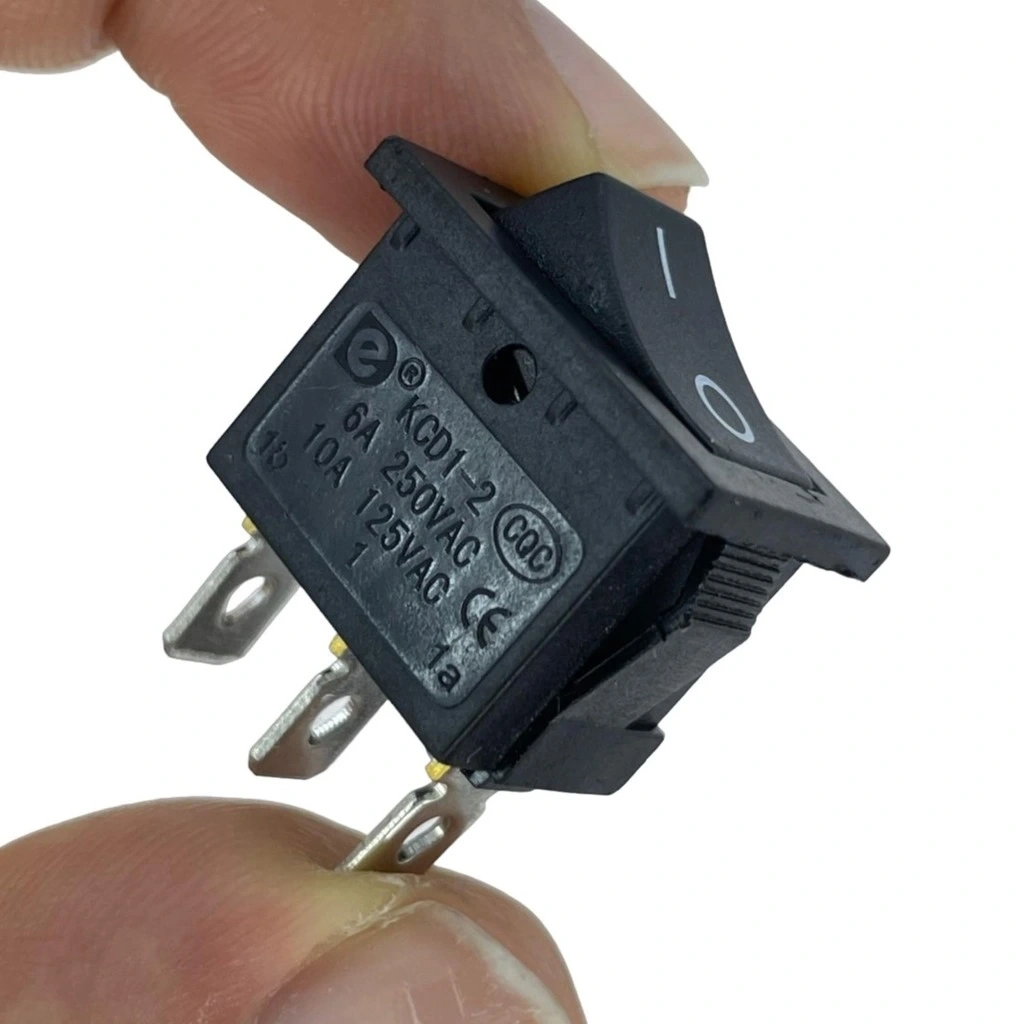

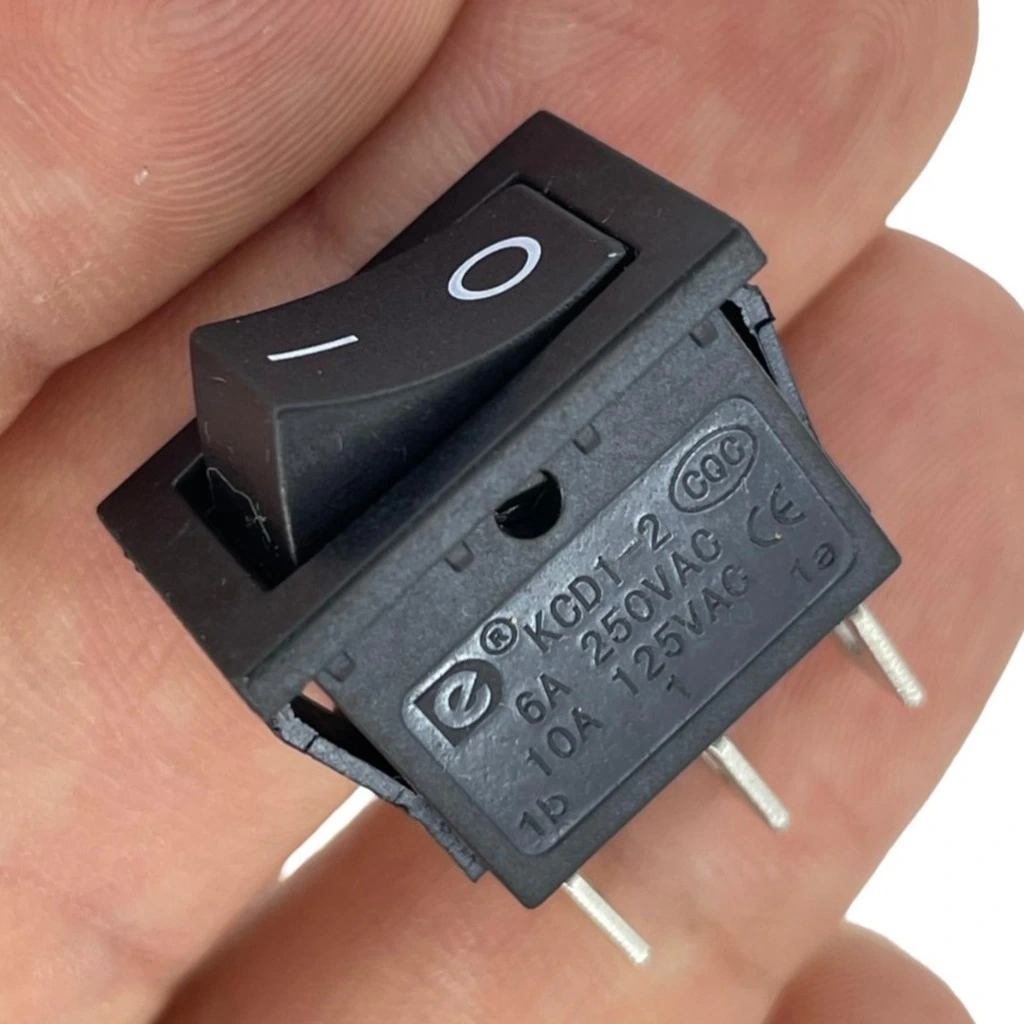

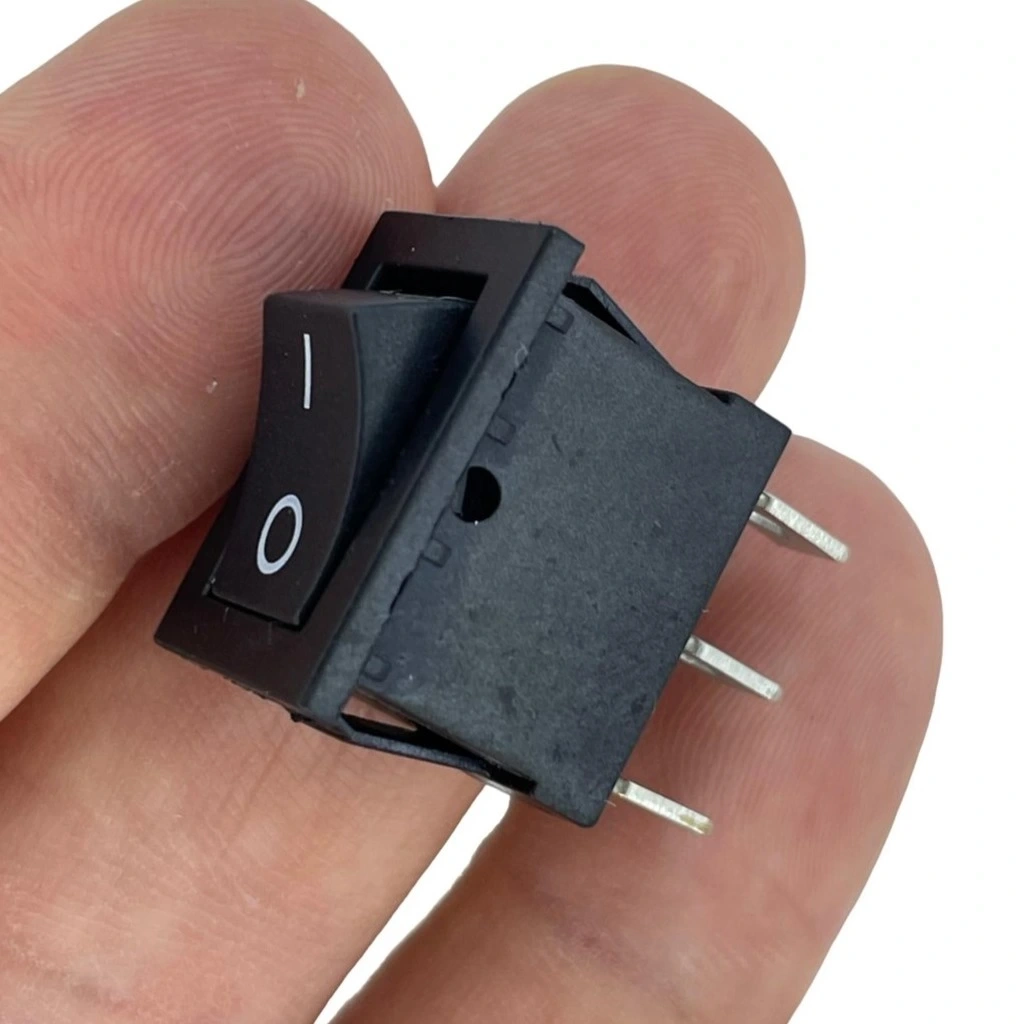

Bu ürün, elektronik cihazlarda kullanılan mini boyutlu bir yaylı anahtardır ve OFF-MOM (kapalı-tek anlık açık) işlevine sahiptir. 3P (3 terminalli) yapıya sahiptir. Basıldığında geçici olarak açık konuma geçer ve yay sayesinde tekrar kapalı konuma döner. Işıksızdır, yani üzerinde ışık göstergesi bulunmamaktadır.

IC-125 Mini Işıksız Yaylı Anahtar, kompakt boyutları ve yaylı mekanizması ile elektronik projeleriniz için ideal bir kontrolcüdür. 3 pinli SPDT (Tek Kutuplu Çift Yönlü) tasarımı, anlık kontrol gerektiren uygulamalar için mükemmel çözüm sunar.

Küçük boyutlu ve anlık kontrol sağlayan bir anahtar mı arıyorsunuz? IC-125 Mini Işıksız Yaylı Anahtar, OFF-MOM (Normalde Kapalı-Anlık) yapısı ile basıldığında aktif olur, bırakıldığında otomatik olarak kapalı konuma döner. Mini boyutu ve pratik yapısı sayesinde yer kısıtlaması olan projelerde ideal çözüm sunar.

Kompakt tasarımı, yaylı mekanizması ve 3 pinli SPDT yapısı ile bu mini anahtar, korna devreleri, panik butonları, anlık tetikleme gerektiren sistemler ve geçici aktivasyon gereken elektronik projelerde yaygın olarak kullanılır.

Teknik Özellikler

IC-125 Mini Işıksız Yaylı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-125
• Tip: Mini Işıksız Yaylı Anahtar
• Çalışma Tipi: OFF-MOM (Normalde Kapalı-Anlık)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Kontak Yapısı: NO (Normalde Açık)
• Form Faktörü: Mini Boy
• Geri Dönüş: Yaylı Mekanizma
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 15x10mm (ön panel)
• Montaj Deliği: Yaklaşık 6mm (yuvarlak)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-125 mini yaylı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Kompakt Tasarım: Minimum alan gerektiren ultra küçük boyut.
• Anlık Kontrol: Basılı tutulduğunda aktif, bırakıldığında otomatik devre dışı.
• Yaylı Mekanizma: Güvenilir ve hızlı geri dönüş sağlayan dayanıklı yay.
• Kolay Montaj: Standart 6mm delik ile hızlı kurulum.
• SPDT Yapısı: Tek girişi iki farklı çıkışa yönlendirme imkanı.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile yüksek dayanıklılık.
• Düşük Profil: Panel yüzeyinden minimum çıkıntı yapan tasarım.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Güvenli Çalışma: Bırakıldığında otomatik kapanma güvenlik sağlar.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.

İdeal Kullanım Alanları

Bu mini yaylı anahtar çeşitli anlık kontrol uygulamalarında kullanım için uygundur.

• Alarm Sistemleri: Panik butonları ve acil durum kontrolü
• Araç Aksesuarları: Korna, geçici kontrol fonksiyonları
• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• İletişim Cihazları: Push-to-talk fonksiyonu, telsiz kontrolleri
• Test ve Ölçüm Cihazları: Geçici test aktivasyonları
• Oyuncak ve Model Araçlar: Anlık fonksiyon kontrolü
• Kapı Zilleri: Apartman ve ofis giriş sistemleri
• Güvenlik Sistemleri: Manuel test ve doğrulama işlemleri
• Aydınlatma Kontrolü: Geçici aydınlatma ihtiyaçları
• Medikal Cihazlar: Hasta çağrı sistemleri ve acil durum butonları

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

SPDT Yapısı ve OFF-MOM Çalışma Prensibi

IC-125 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-125 mini yaylı anahtarı, 3 pin bağlantı yapısına sahip SPDT (Tek Kutuplu Çift Yönlü) ve OFF-MOM (Normalde Kapalı-Anlık) konfigürasyonlu bir anahtardır.

SPDT Yapısı: Bu yapı, tek bir girişin (ortak pin) iki farklı çıkışa yönlendirilmesini sağlar. Toplam 3 pin içerir:

• Orta Pin: COM (Common) - Ortak giriş pini
• Pin 1: MOM konumunda aktif olan çıkış
• Pin 2: Normal durumda bağlantısı olmayan pin

OFF-MOM Çalışma Prensibi:

• Normal Konum (OFF): Yay, anahtarı normal pozisyonda tutar. Orta pin ile hiçbir pin arasında bağlantı yoktur.
• Basılı Konum (MOM): Anahtar basılı tutulduğunda, Orta pin ile Pin 1 arasında bağlantı kurulur, elektrik akışı sağlanır.
• Bırakma Durumu: Anahtar bırakıldığı anda, yay mekanizması anahtarı otomatik olarak OFF konumuna geri döndürür.

Anahtar İşlevi: "Momentary" (anlık) olarak adlandırılan bu tip anahtarlar, kullanıcı müdahalesi sürdürüldüğü sürece aktif kalır. Buton gibi davranır ancak daha sağlam mekanik yapıya sahiptir.

Tipik Kullanım Senaryoları:

1. Anlık Sinyal Gönderme: Bir cihaza veya devreye geçici bir sinyal göndermek için kullanılır.
2. Geçici Aktivasyon: Basılı tutulduğu sürece aktif kalması gereken fonksiyonlar için idealdir.
3. Güvenlik Mekanizmaları: Kullanıcının sürekli müdahalesi gerektiren, bırakıldığında güvenli konuma dönen sistemler için kullanılır.

Bağlantı Notları:

• Pinleri doğru tanımlamak için multimetre kullanılabilir.
• Anahtarın ön yüzüne göre pin pozisyonları değişebilir, bu nedenle test etmek önemlidir.
• Lehimleme işlemleri kısa süreli ve uygun sıcaklıkta yapılmalıdır.
• Tüm bağlantılar uygun şekilde yalıtılmalıdır.

Anlık Kontrol Uygulamaları

IC-125 OFF-MOM yaylı anahtar, geçici kontrol gerektiren çeşitli uygulamalarda tercih edilir. Bu uygulamalar, anahtarın sadece basılı tutulduğu sürece aktif olma ve bırakıldığında otomatik olarak devre dışı kalma özelliğinden yararlanır.

Araç ve Taşıt Uygulamaları:

• Korna Kontrolü: Basıldığında korna çalar, bırakıldığında otomatik olarak durur.
• Silecek Tek Çekim: Tek seferlik silecek hareketini tetiklemek için kullanılır.
• Cam Yıkama: Basılı tutulduğunda cam yıkama sıvısı püskürtür.
• Uzun Far Selektörü: Basılı tutulduğunda uzun far yanar, bırakıldığında normal konuma döner.

Güvenlik ve Alarm Sistemleri:

• Panik Butonları: Acil durumlarda alarm tetiklemek için kullanılır.
• Test Butonları: Güvenlik sistemlerinin çalışıp çalışmadığını test etmek için kullanılır.
• Geçici Bypass: Belirli güvenlik önlemlerini geçici olarak devre dışı bırakmak için kullanılır.
• Kamera Odak Kontrolü: Güvenlik kameralarında manuel odaklama.

Elektronik Hobi Projeleri:

• Arduino Tetikleme: Mikroişlemcilerde geçici fonksiyon aktivasyonu.
• Test Sistemleri: Projelerin belirli kısımlarını manuel test etme.
• Geçici Güç Sağlama: Batarya tasarrufu için sadece ihtiyaç duyulduğunda güç verme.
• Reset Butonları: Sistemleri manuel olarak sıfırlama.

İletişim Sistemleri:

• Push-to-Talk (PTT): Telsiz ve interkom sistemlerinde, konuşma süresi boyunca basılı tutulur.
• Çağrı Sistemleri: Ofis, hastane veya bakım tesisleri için çağrı butonları.
• Geçici Kanal Değişimi: İletişim cihazlarında kanal tarama ve geçici dinleme.

Dayanıklılık ve Güvenilirlik Faktörleri

IC-125 mini yaylı anahtar, kompakt boyutlarına rağmen dayanıklı ve güvenilir performans sağlamak üzere tasarlanmıştır. Bu özellikler, çeşitli ortamlarda uzun ömürlü kullanım için önemlidir.

Mekanik Dayanıklılık:

• Yay Kalitesi: Yüksek kaliteli paslanmaz çelik yay kullanımı, uzun süre elastikiyetini korur.
• Basma Direnci: Dengeli bir basma direnci sağlayarak, hem çok hafif hem de çok ağır basmalara karşı koruma.
• Mekanik Ömür: 50,000+ işlem döngüsü ile sık kullanımda bile uzun ömür.
• Titreşim Dayanımı: Sağlam yapı sayesinde titreşimli ortamlarda dahi güvenilir çalışma.

Elektriksel Güvenilirlik:

• Kontak Kalitesi: Gümüş alaşımlı kontaklar, düşük kontak direnci ve yüksek iletkenlik sağlar.
• Yalıtım Performansı: 100 MΩ'dan yüksek yalıtım direnci ile güvenli elektriksel izolasyon.
• Kontak Temizliği: Kapalı yapısı sayesinde kontaklar toz ve kirden korunur.
• Voltaj Dayanımı: 125V AC değerine kadar güvenli çalışma.

Çevresel Faktörlere Karşı Dayanıklılık:

• Sıcaklık Toleransı: -20°C ile +70°C arasındaki geniş sıcaklık aralığında çalışabilme.
• Nem Dayanımı: Normal nem koşullarında sorunsuz çalışma.
• Toz Direnci: Kapalı yapı sayesinde orta seviye toz koruması.
• UV Direnci: Plastik parçalarda güneş ışığına karşı makul dayanıklılık.

Uygulama Alanına Göre Güvenilirlik Değerlendirmesi:

• İç Mekan Uygulamaları: Kontrollü ortamlarda maksimum güvenilirlik ve ömür.
• Taşıt İçi Kullanım: Titreşim ve sıcaklık değişimlerine karşı yüksek dayanım.
• Hafif Endüstriyel Kullanım: Orta seviye toz ve neme karşı yeterli koruma.
• Tüketici Elektroniği: Günlük kullanımda uzun ömür ve güvenilir performans.

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-125 Mini Işıksız Yaylı Anahtar (OFF-MOM, 3P)
