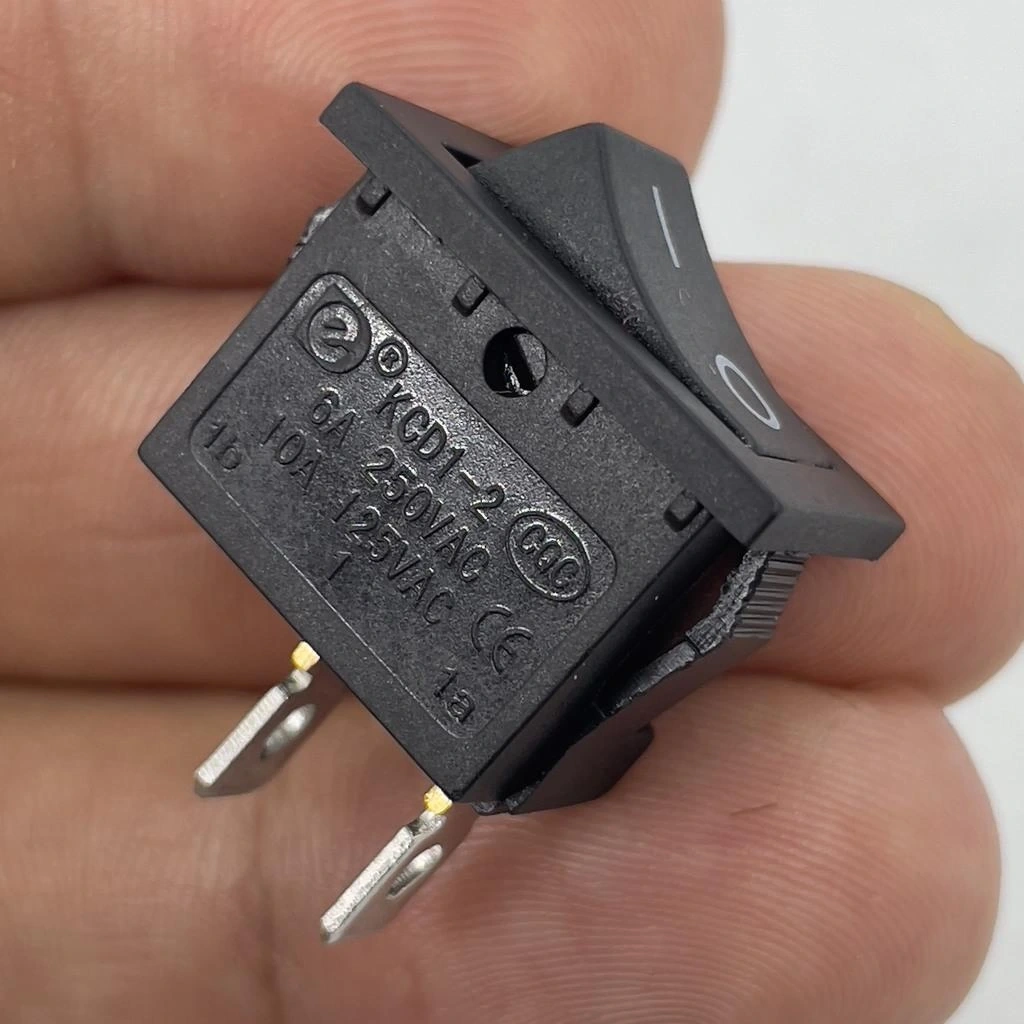

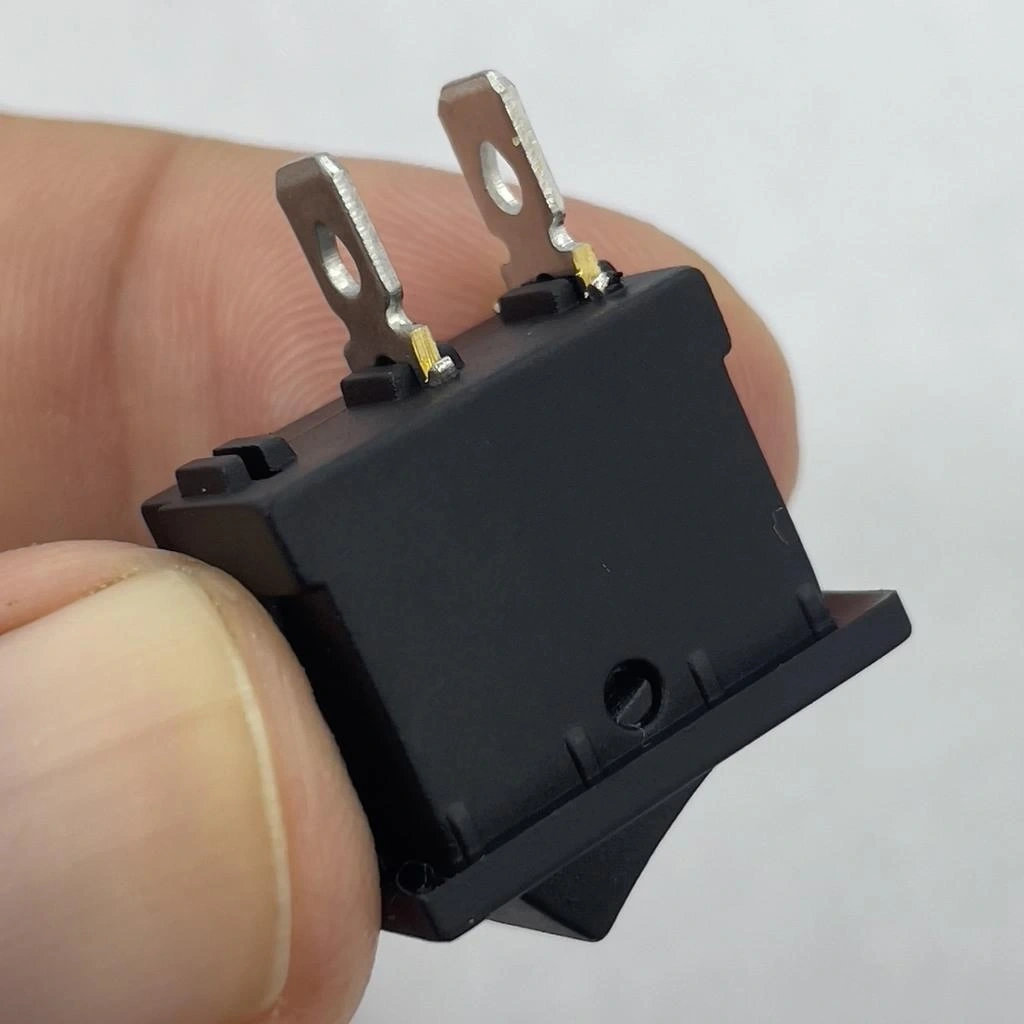

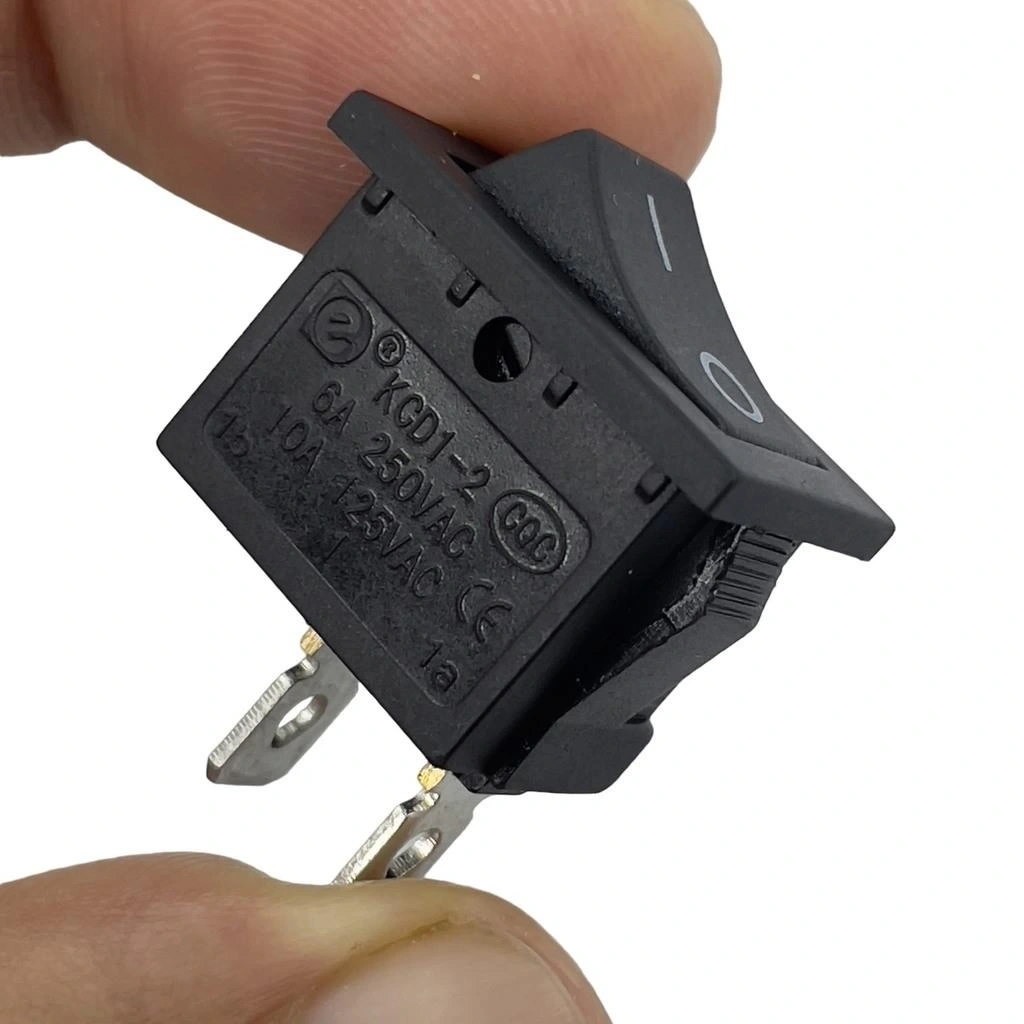

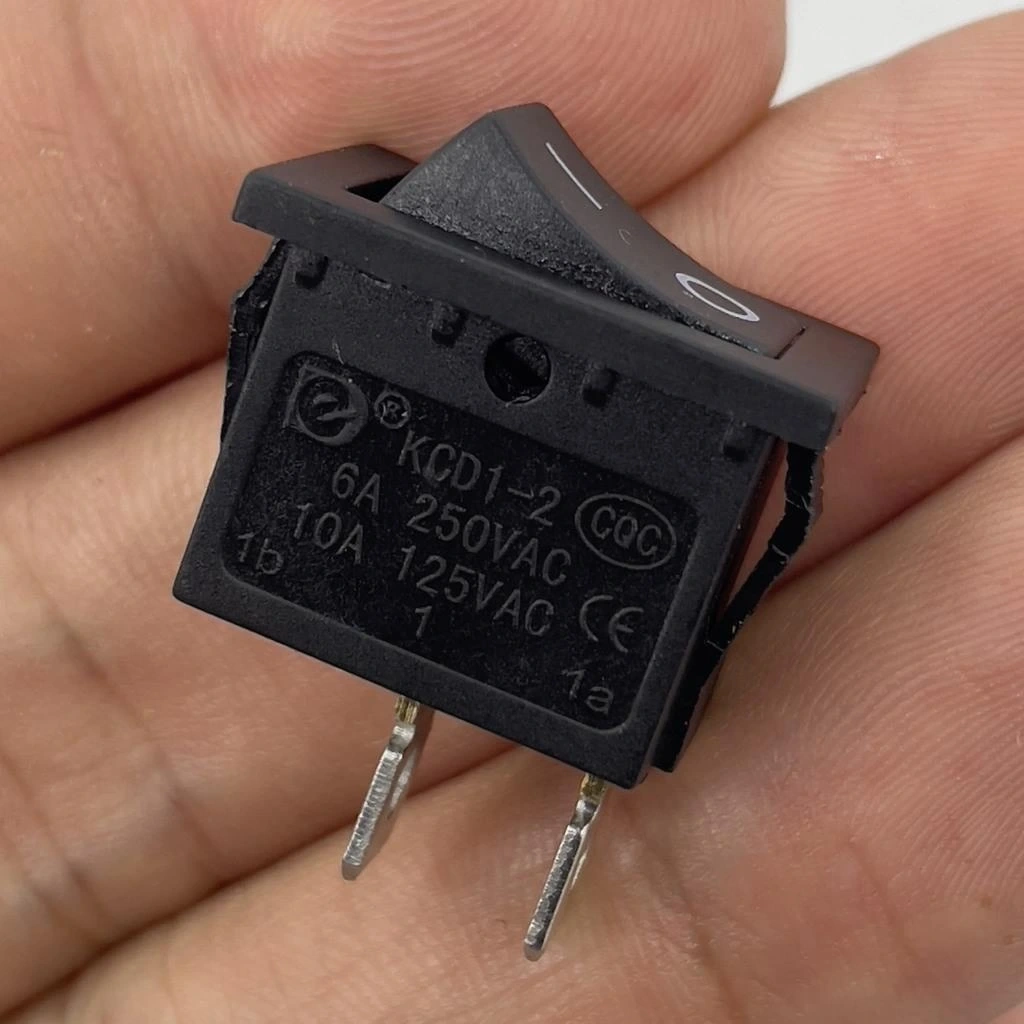

IC-124 Mini Işıksız Yaylı Anahtar 2P Off-Mom Siyah

IC-124 Mini Işıksız Yaylı Anahtar 2P OFF-MOM Siyah

IC-124 Mini Işıksız YAYLI Anahtar OFF-MOM 2P, elektrik devrelerinde kullanılan bir anahtarı temsil eder. Bu mini yaylı anahtar, OFF-MOM özelliği ile tanınır. Bu ifade, OFF (kapalı) durumunun anahtarın doğal durumu olduğunu ve anahtarın basıldığında yalnızca anlık olarak bir devreyi açtığını gösterir.

Ayrıca, 2P (2 pol) yani iki kutuplu bir yapıya sahiptir, bu da iki ayrı elektrik devresini kontrol etme yeteneği sunar. Işıksız terimi, anahtarın ışık veya gösterge olmadan çalıştığını belirtir.

IC-124 Mini Işıksız Yaylı Anahtar, kompakt boyutları ve yaylı mekanizması ile elektronik projeleriniz için ideal bir kontrolcüdür. 2 pinli SPST (Tek Kutuplu Tek Yönlü) tasarımı, anlık kontrol gerektiren uygulamalar için mükemmel çözüm sunar.

Küçük boyutlu ve anlık temas sağlayan bir anahtar mı arıyorsunuz? IC-124 Mini Işıksız Yaylı Anahtar, OFF-MOM (Normalde Kapalı-Anlık) yapısı ile basıldığında aktif olur, bırakıldığında otomatik olarak kapalı konuma döner. Mini boyutu ve 2 pinli basit yapısı sayesinde yer kısıtlaması olan projelerde ideal çözüm sunar.

Kompakt tasarımı, yaylı mekanizması ve kolay montaj özellikleriyle bu mini anahtar, korna devreleri, panik butonları, anlık tetikleme gerektiren sistemler ve geçici aktivasyon gereken elektronik projelerde yaygın olarak kullanılır.

---

Teknik Özellikler

IC-124 Mini Işıksız Yaylı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-124
• Tip: Mini Işıksız Yaylı Anahtar
• Çalışma Tipi: OFF-MOM (Normalde Kapalı-Anlık)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Kontak Yapısı: NO (Normalde Açık)
• Form Faktörü: Mini Boy
• Geri Dönüş: Yaylı Mekanizma
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 15x10mm (ön panel)
• Montaj Deliği: Yaklaşık 6mm (yuvarlak)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-124 mini yaylı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Kompakt Tasarım: Minimum alan gerektiren ultra küçük boyut.
• Anlık Kontrol: Basılı tutulduğunda aktif, bırakıldığında otomatik devre dışı.
• Yaylı Mekanizma: Güvenilir ve hızlı geri dönüş sağlayan dayanıklı yay.
• Kolay Montaj: Standart 6mm delik ile hızlı kurulum.
• Basit Bağlantı: Sadece 2 pin ile kolay devre entegrasyonu.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile yüksek dayanıklılık.
• Düşük Profil: Panel yüzeyinden minimum çıkıntı yapan tasarım.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Güvenli Çalışma: Bırakıldığında otomatik kapanma güvenlik sağlar.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.

---

İdeal Kullanım Alanları

Bu mini yaylı anahtar çeşitli anlık kontrol uygulamalarında kullanım için uygundur.

• Alarm Sistemleri: Panik butonları ve acil durum kontrolü
• Araç Aksesuarları: Korna, geçici kontrol fonksiyonları
• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• İletişim Cihazları: Push-to-talk fonksiyonu, telsiz kontrolleri
• Test ve Ölçüm Cihazları: Geçici test aktivasyonları
• Oyuncak ve Model Araçlar: Anlık fonksiyon kontrolü
• Kapı Zilleri: Apartman ve ofis giriş sistemleri
• Güvenlik Sistemleri: Manuel test ve doğrulama işlemleri
• Aydınlatma Kontrolü: Geçici aydınlatma ihtiyaçları
• Medikal Cihazlar: Hasta çağrı sistemleri ve acil durum butonları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

SPST Yapısı ve OFF-MOM Çalışma Prensibi

IC-124 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-124 mini yaylı anahtarı, 2 pin bağlantı yapısına sahip SPST (Tek Kutuplu Tek Yönlü) ve OFF-MOM (Normalde Kapalı-Anlık) konfigürasyonlu bir anahtardır.

SPST Yapısı: Bu yapı, basit bir elektrik devresi açma-kapama kontrolü sağlar. Toplam 2 pin içerir:

• Pin 1: Giriş terminali
• Pin 2: Çıkış terminali

OFF-MOM Çalışma Prensibi:

• Normal Konum (OFF): Yay, anahtarı normal pozisyonda tutar. İki pin arasında bağlantı yoktur, elektrik akışı gerçekleşmez.
• Basılı Konum (MOM): Anahtar basılı tutulduğunda, iki pin arasında bağlantı kurulur, elektrik akışı sağlanır.
• Bırakma Durumu: Anahtar bırakıldığı anda, yay mekanizması anahtarı otomatik olarak OFF konumuna geri döndürür, elektrik akışı kesilir.

Anahtar İşlevi: "Momentary" (anlık) olarak adlandırılan bu tip anahtarlar, kullanıcı müdahalesi sürdürüldüğü sürece aktif kalır. Buton gibi davranır ancak daha sağlam mekanik yapıya sahiptir.

Tipik Kullanım Senaryoları:

1. Anlık Sinyal Gönderme: Bir cihaza veya devreye geçici bir sinyal göndermek için kullanılır.
2. Geçici Aktivasyon: Basılı tutulduğu sürece aktif kalması gereken fonksiyonlar için idealdir.
3. Güvenlik Mekanizmaları: Kullanıcının sürekli müdahalesi gerektiren, bırakıldığında güvenli konuma dönen sistemler için kullanılır.

Bağlantı Notları:

• İki pin arasında basit bir seri bağlantı yapılır.
• DC uygulamalarda polarite önemli değildir, her iki yönde de çalışır.
• Lehimleme işlemleri kısa süreli ve uygun sıcaklıkta yapılmalıdır.
• Tüm bağlantılar uygun şekilde yalıtılmalıdır.

---

Anlık Kontrol Uygulamaları

IC-124 OFF-MOM yaylı anahtar, geçici kontrol gerektiren çeşitli uygulamalarda tercih edilir. Basit 2 pinli yapısı ve yaylı mekanizması, kullanıcı müdahalesi gerektiren geçici fonksiyonlar için idealdir.

Araç ve Taşıt Uygulamaları:

• Korna Kontrolü: Basıldığında korna çalar, bırakıldığında otomatik olarak durur.
• Silecek Tek Çekim: Tek seferlik silecek hareketini tetiklemek için kullanılır.
• Cam Yıkama: Basılı tutulduğunda cam yıkama sıvısı püskürtür.
• Selektör Kontrolü: Basılı tutulduğunda uzun far yanar, bırakıldığında normal konuma döner.

Güvenlik ve Alarm Sistemleri:

• Panik Butonları: Acil durumlarda alarm tetiklemek için kullanılır.
• Test Butonları: Güvenlik sistemlerinin çalışıp çalışmadığını test etmek için kullanılır.
• Kapı Açma Sistemleri: Elektromanyetik kilitleri geçici olarak açmak için kullanılır.
• Geçici Sesli Uyarılar: İkaz sistemlerini manuel olarak tetiklemek için kullanılır.

Elektronik Hobi Projeleri:

• Arduino Reset Butonu: Mikrodenetleyicileri yeniden başlatmak için kullanılır.
• Test Sistemleri: Projelerin belirli kısımlarını manuel test etme.
• LED Test Devreleri: LED'leri geçici olarak yakarak test etmek için kullanılır.
• Geçici Güç Sağlama: Batarya tasarrufu için sadece ihtiyaç duyulduğunda güç verme.

İletişim Sistemleri:

• Push-to-Talk (PTT): Telsiz ve interkom sistemlerinde, konuşma süresi boyunca basılı tutulur.
• Çağrı Butonları: Ofis, hastane veya bakım tesisleri için çağrı sistemleri.
• Anons Sistemleri: Toplu taşıma ve kamusal alanlarda geçici anons kontrolü.

Ev ve Ofis Uygulamaları:

• Kapı Zilleri: Basit ve güvenilir zil kontrol sistemi.
• Interkom Aktivasyonu: Görüşme sırasında basılı tutularak aktif edilen interkom sistemleri.
• Geçici Aydınlatma: Kısa süreli aydınlatma ihtiyaçları için kullanılır.

---

Basit Devrelerle Kullanım

IC-124 2 pinli yaylı anahtar, basit devrelerden karmaşık elektronik sistemlere kadar birçok uygulamada kolaylıkla kullanılır. İşte birkaç temel devre örneği ve bağlantı şeması:

Temel LED Kontrol Devresi:

• Malzemeler: IC-124 yaylı anahtar, LED, uygun direnç (LED'e göre 220Ω-1kΩ arası), güç kaynağı (3-12V)
• Bağlantı:
  1. Güç kaynağının (+) ucunu anahtarın bir pinine bağlayın
  2. Anahtarın diğer pinini direncin bir ucuna bağlayın
  3. Direncin diğer ucunu LED'in anot (+) bacağına bağlayın
  4. LED'in katot (-) bacağını güç kaynağının (-) ucuna bağlayın
• Çalışması: Anahtar basılı tutulduğunda LED yanar, bırakıldığında söner.

Arduino İle Kullanım:

• Malzemeler: IC-124 yaylı anahtar, Arduino kartı, 10kΩ direnç
• Bağlantı:
  1. Anahtarın bir pinini Arduino'nun GND pinine bağlayın
  2. Anahtarın diğer pinini Arduino'nun dijital giriş pinine (örn. D2) bağlayın
  3. 10kΩ direnci, Arduino'nun 5V pini ile aynı dijital giriş pini arasına bağlayın (pull-up direnç)
• Çalışması: Anahtar basılı değilken pin HIGH, basılıyken LOW değerini okur. pinMode(pin, INPUT_PULLUP) kullanılarak internal pull-up direnç de kullanılabilir.

Röle Kontrol Devresi:

• Malzemeler: IC-124 yaylı anahtar, röle (3-5V), koruma diyotu (1N4007), güç kaynağı
• Bağlantı:
  1. Güç kaynağının (+) ucunu anahtarın bir pinine bağlayın
  2. Anahtarın diğer pinini röle bobininin bir ucuna bağlayın
  3. Röle bobininin diğer ucunu güç kaynağının (-) ucuna bağlayın
  4. Koruma diyotunu, röle bobininin uçlarına paralel olarak ters polaritede bağlayın
• Çalışması: Anahtar basılıyken röle çeker, bırakıldığında bırakır. Diyot, bobin kaynaklı ters EMK'ya karşı koruma sağlar.

Çok Fonksiyonlu Sistemlerde Kullanım:

• Ses Sistemi Mute Kontrolü: Geçici olarak ses sistemini susturmak için.
• Motor Jog Kontrolü: Hassas pozisyonlama gerektiren sistemlerde motorları anlık çalıştırmak için.
• Kamera Deklanşör Kontrolü: Uzun pozlama fotoğrafçılıkta manuel kontrol için.
• Güç Tasarruf Devreleri: Sadece ihtiyaç duyulduğunda belirli sistemleri aktif etmek için.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-124 Mini Işıksız Yaylı Anahtar (2P, OFF-MOM, Siyah)

---
