IC-123-6 Mini Işıksız Anahtar On-Off-On 6P

IC-123-6 Mini Işıksız Anahtar ON-OFF-ON 6P

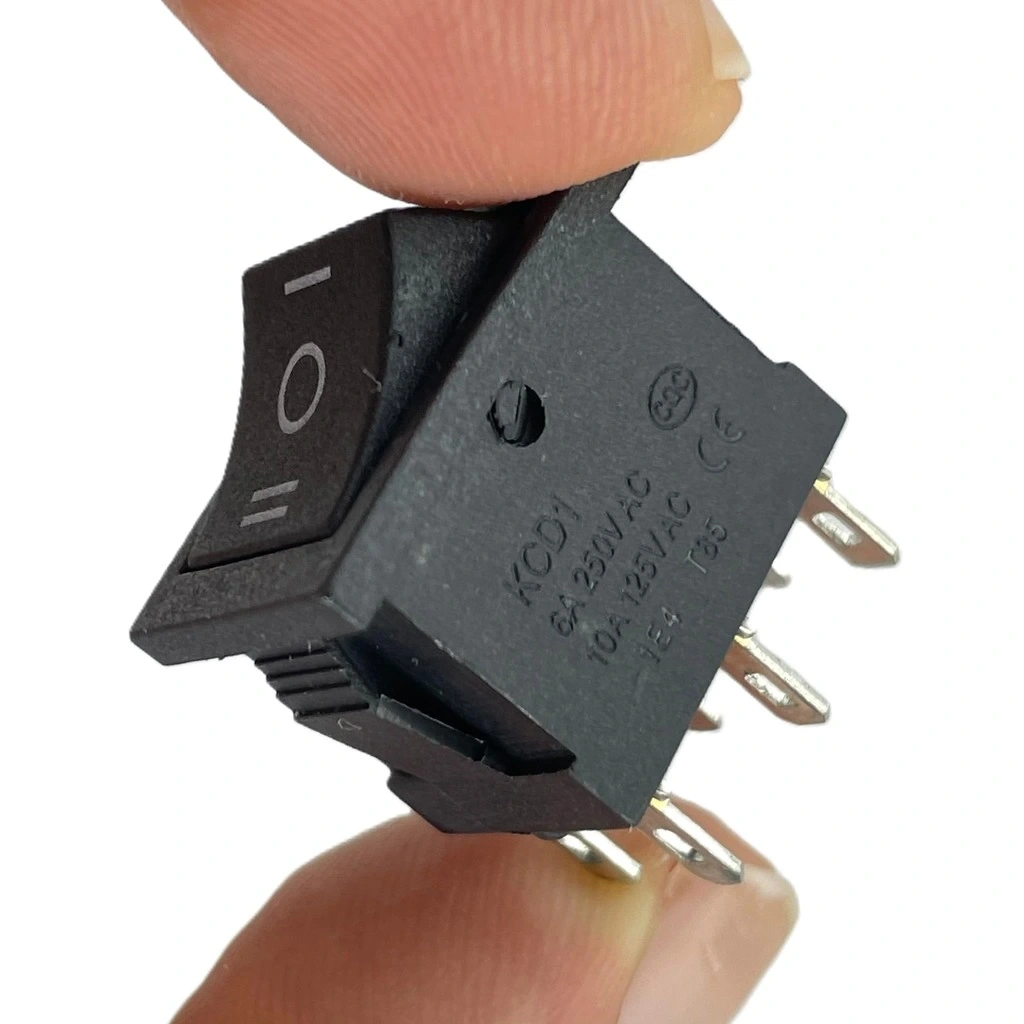

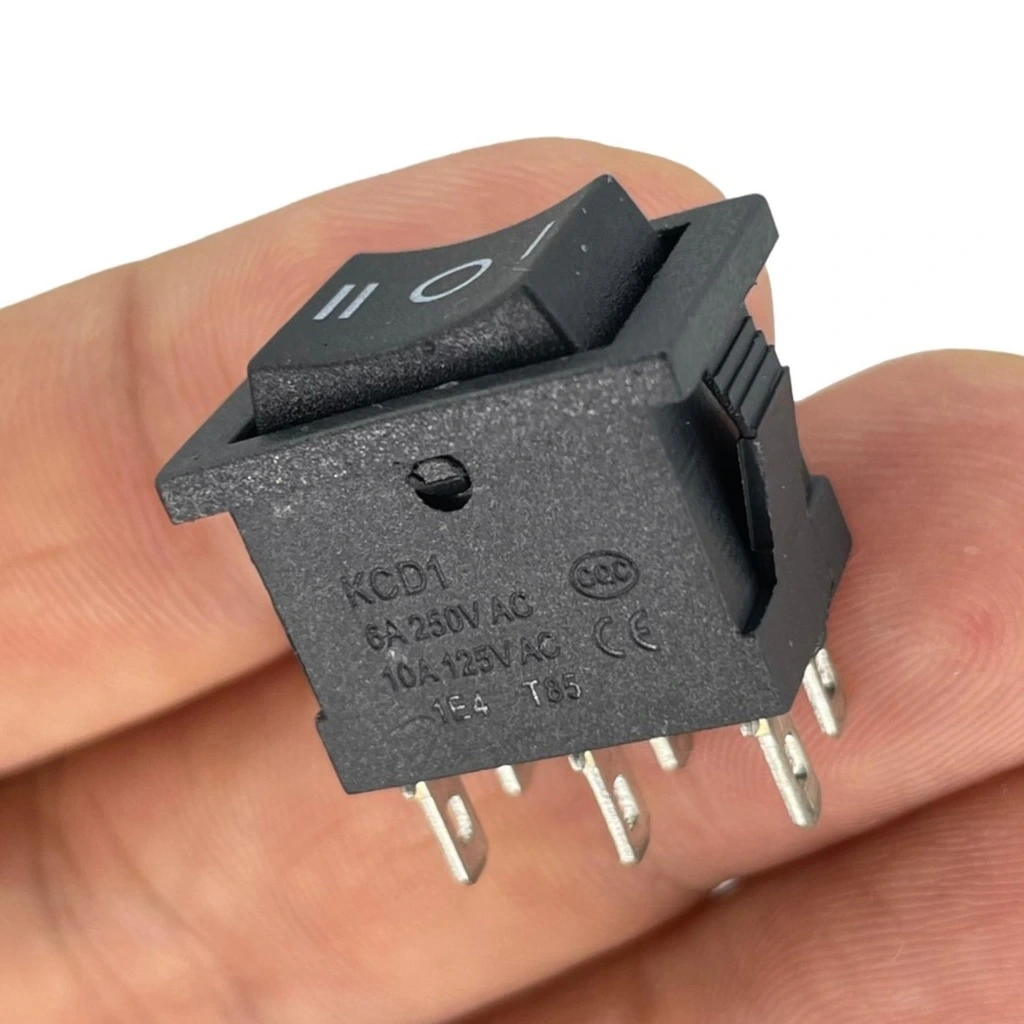

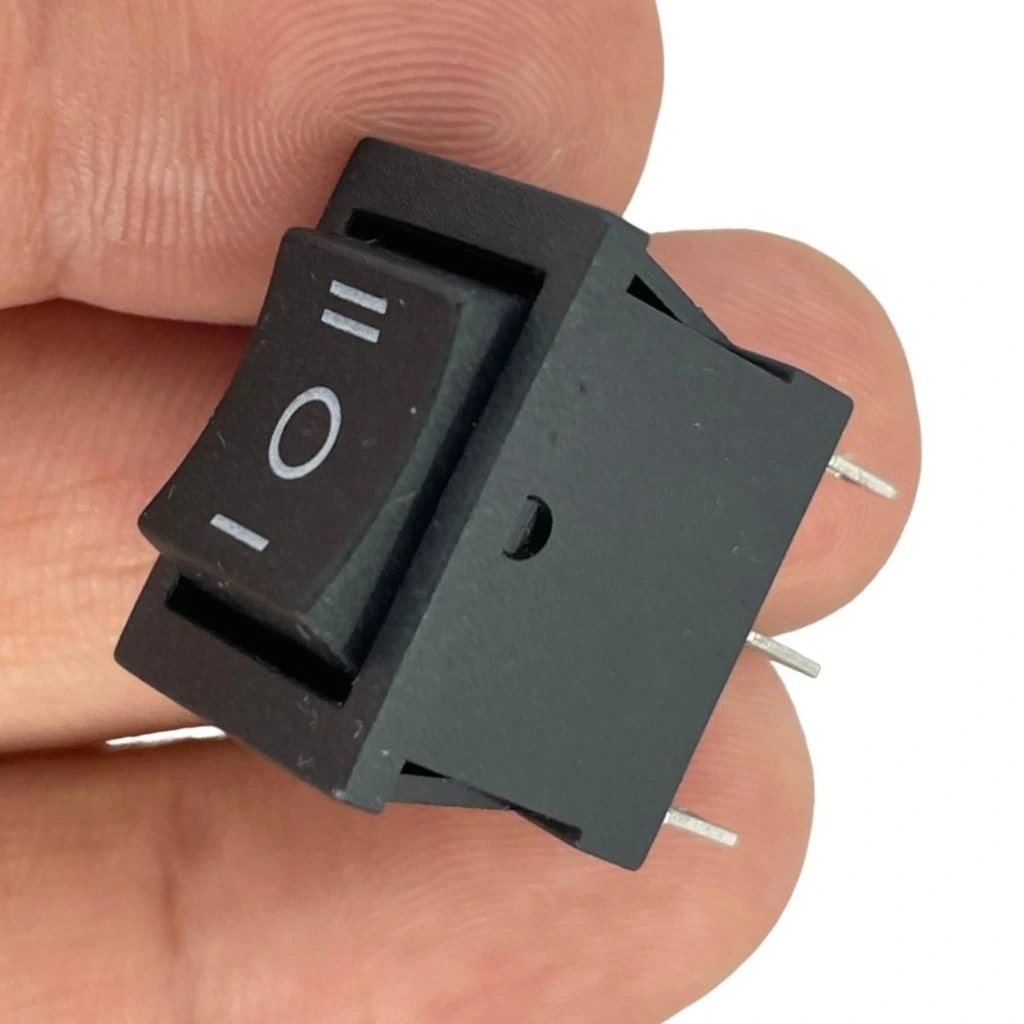

Bu ürün, elektronik cihazlarda kullanılan küçük boyutlu bir anahtardır ve ON-OFF-ON (Açık-Kapalı-Açık) fonksiyonuna sahiptir. "6P" ifadesi, anahtarın altı terminal bağlantısına sahip olduğunu belirtir. Işıksızdır, yani üzerinde bir ışık gösterge LED'i bulunmamaktadır.

IC-123-6 Mini Işıksız Anahtar, kompakt boyutları ve çok yönlü fonksiyonelliği ile elektronik projeleriniz için ideal bir kontrolcüdür. 6 pinli DPDT (Çift Kutuplu Çift Yönlü) tasarımı ile iki bağımsız devreyi tek bir anahtarla kontrol etme imkanı sunar.

Küçük boyutlu ve çift devre kontrolü sağlayan bir anahtar mı arıyorsunuz? IC-123-6 Mini Işıksız Anahtar, ON-OFF-ON üç konumlu ve 6 pinli yapısı ile sınırlı alan gerektiren uygulamalar için mükemmel çözüm sunar. Merkezi kapalı (OFF) konumu sayesinde, iki farklı bağımsız devreyi yönlendirme veya tamamen kapatma imkanı sağlar.

Kompakt tasarımı, yüksek kaliteli malzemeleri ve güvenilir mekanizması ile uzun ömürlü performans sağlayan bu mini anahtar, elektronik projelerde, model araçlarda, ses sistemlerinde ve kontrol panellerinde yaygın olarak kullanılır.

Teknik Özellikler

IC-123-6 Mini Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-123-6
• Tip: Mini Işıksız Anahtar
• Çalışma Tipi: ON-OFF-ON (Aç-Kapa-Aç)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Mini Boy
• Gösterge: Yok (Işıksız)

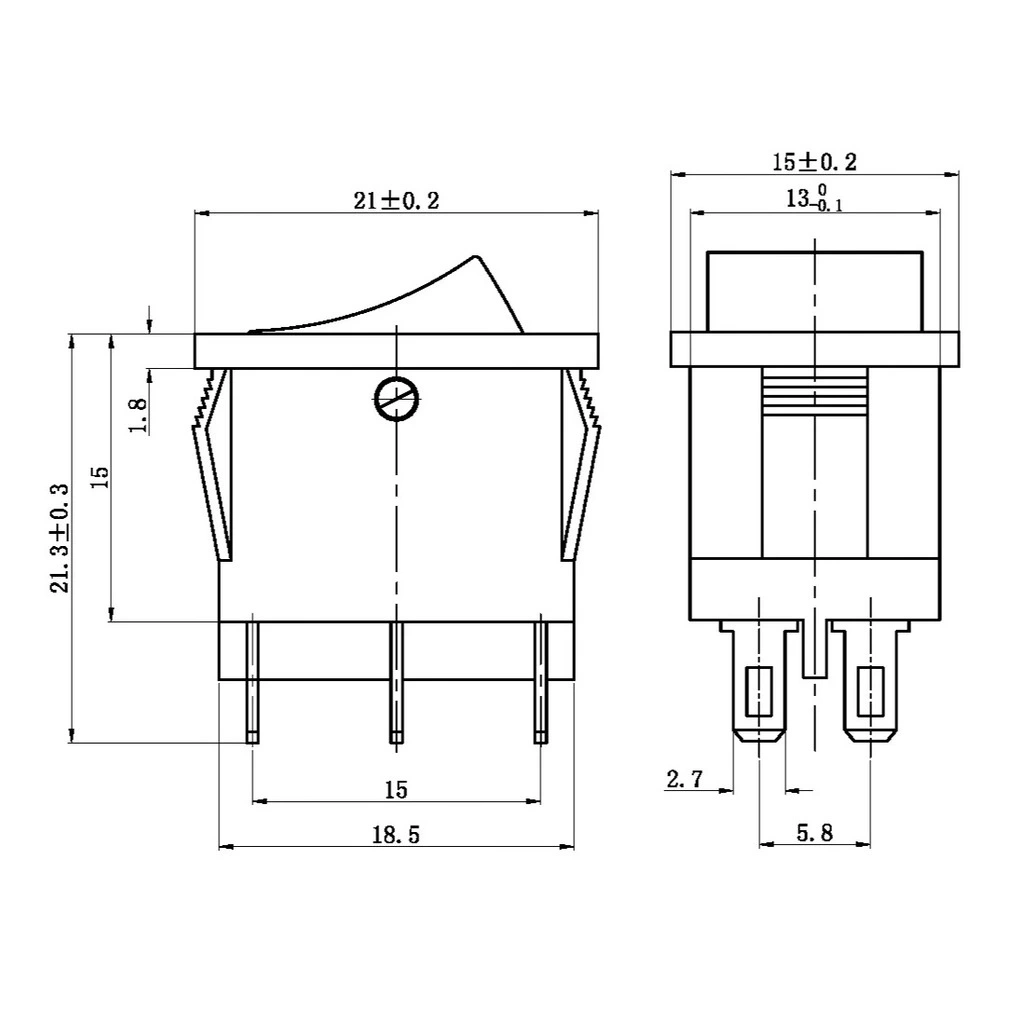

• Boyutlar: Yaklaşık 15x10mm (ön panel)
• Montaj Deliği: Yaklaşık 6mm (yuvarlak)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-123-6 mini DPDT anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Devre Kontrolü: İki bağımsız devreyi tek anahtarla yönetme.
• Üç Konumlu Çalışma: ON-OFF-ON yapısı ile çok yönlü kontrol.
• Kompakt Tasarım: Minimum alan gerektiren küçük boyut.
• Kolay Montaj: Standart 6mm delik ile hızlı kurulum.
• Güvenli Orta Konum: Merkezi OFF pozisyonu ile tam kapatma.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 30,000+ işlem döngüsü ile dayanıklılık.
• Düşük Profil: Panel yüzeyinden minimum çıkıntı yapan tasarım.
• Çok Yönlü Uygulama: Farklı projelerde kullanılabilme esnekliği.

İdeal Kullanım Alanları

Bu mini DPDT ON-OFF-ON anahtar birçok farklı uygulamada kullanım için uygundur.

• DC Motor Kontrolü: İleri-Dur-Geri kontrol şeması
• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Model Araçlar: RC arabalarda çift motor kontrolü
• Robot Projeleri: Çift yönlü hareket kontrolü
• Ses Sistemleri: Kaynak seçimi ve sinyal yönlendirme
• Aydınlatma Kontrolü: Farklı ışık gruplarının yönetimi
• Test Ekipmanları: Çoklu fonksiyon seçimi
• Oyun Kontrolleri: Çift eksenli hareket yönetimi
• Küçük Güç Dağıtımı: Farklı güç kaynaklarının seçimi
• Bilgisayar Modding: Fan kontrolü ve aksesuar yönetimi

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

DPDT Yapısı ve ON-OFF-ON Çalışma Prensibi

IC-123-6 anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-123-6 mini anahtarı, 6 pin bağlantı yapısına sahip DPDT (Çift Kutuplu Çift Yönlü) ve ON-OFF-ON (Aç-Kapa-Aç) konfigürasyonlu bir anahtardır.

DPDT Yapısı: Bu yapı, iki bağımsız SPDT (Tek Kutuplu Çift Yönlü) anahtarı tek bir ünitede birleştirir. Toplam 6 pin içerir:

• Pin 1 ve 4: Ortak (COM) giriş pinleri - Her bir bağımsız devre için
• Pin 2 ve 5: İlk ON konumunda aktif olan çıkış pinleri
• Pin 3 ve 6: İkinci ON konumunda aktif olan çıkış pinleri

ON-OFF-ON Çalışma Prensibi:

• İlk Konum (Yukarı - ON): Pin 1-2 ve Pin 4-5 arasında bağlantı kurulur.
• Orta Konum (OFF): Tüm pinler arasında bağlantı kesilir.
• Son Konum (Aşağı - ON): Pin 1-3 ve Pin 4-6 arasında bağlantı kurulur.

Tipik Kullanım Senaryoları:

1. DC Motor Kontrolü: Tek bir DC motorun ileri-durma-geri kontrolü.
   • Pin 1 ve 4: Güç kaynağının + ve - uçları
   • Pin 2 ve 6: Motorun bir ucu
   • Pin 3 ve 5: Motorun diğer ucu
2. Çift Devre Kontrolü: İki bağımsız devrenin her birini üç konumlu olarak kontrol etme.
3. Sinyal Yönlendirme: İki farklı sinyali, üç farklı hedefe yönlendirme.

Bağlantı Notları:

• Pinleri doğru tanımlamak için multimetre kullanılabilir.
• Anahtarın ön yüzüne göre pin pozisyonları değişebilir, bu nedenle test etmek önemlidir.
• Lehimleme işlemleri kısa süreli ve uygun sıcaklıkta yapılmalıdır.
• Tüm bağlantılar uygun şekilde yalıtılmalıdır.

DC Motor Kontrolü Uygulaması

IC-123-6 ON-OFF-ON DPDT mini anahtar, tek bir DC motorun yön kontrolü için ideal bir çözümdür. Kompakt boyutu, ek sürücü devre gerektirmeden doğrudan motor kontrolü sağlar.

Temel DC Motor Bağlantı Şeması:

1. Pin 1: Güç kaynağının pozitif (+) ucuna bağlanır
2. Pin 4: Güç kaynağının negatif (-) ucuna bağlanır
3. Pin 2 ve 6: Motorun bir ucuna bağlanır
4. Pin 3 ve 5: Motorun diğer ucuna bağlanır

Çalışma Prensibi:

• Yukarı Konum (İlk ON): Motor ileri yönde çalışır. Akım, Güç (+) → Pin 1 → Pin 2 → Motor → Pin 5 → Pin 4 → Güç (-) şeklinde akar.
• Orta Konum (OFF): Motor durur. Hiçbir akım akışı gerçekleşmez.
• Aşağı Konum (İkinci ON): Motor ters yönde çalışır. Akım, Güç (+) → Pin 1 → Pin 3 → Motor → Pin 6 → Pin 4 → Güç (-) şeklinde akar.

DC Motor Kontrolü İçin Önemli Notlar:

• Akım Limiti: Anahtarın 3A akım kapasitesi, küçük ve orta boy DC motorlar için yeterlidir. Daha büyük motorlar için röle kullanılmalıdır.
• Koruma Devreleri: Motorun ters EMK'sına karşı koruma için her motor ucuna ters paralel diyot bağlanması önerilir.
• Ani Yön Değişimi: Motorun çalışırken aniden yön değiştirmesi, hem motor hem de anahtar için zararlıdır. Önce orta konuma (OFF) getirilerek motorun durması beklenir, sonra yön değiştirilir.
• Güç Talebine Dikkat: Motor başlangıç akımı, nominal çalışma akımının 3-5 katına çıkabilir, bu nedenle limite yakın motorlarda dikkatli olunmalıdır.

Uygulama Alanları:

• Mini Robot Araçlar: İleri-geri hareket kontrolü
• Model Arabalar: RC sistemlerde tekli motor kontrolü
• Küçük Mekanizmalar: Açma-kapama sistemleri, kapak mekanizmaları
• Hobi Projeleri: Arduino ve diğer mikrodenetleyici projeleri

Ses ve Sinyal Yönlendirme Uygulamaları

IC-123-6 mini DPDT anahtar, ses sistemleri, video ekipmanları ve sinyal işleme uygulamalarında çift kanal yönlendirme için mükemmel bir çözümdür.

Stereo Ses Yönlendirme:

• Kaynak Seçimi: İki farklı stereo ses kaynağı (örn. CD çalar ve MP3 oynatıcı) arasında seçim yapmak için kullanılır.
  • Pin 1 ve 4: Amplifikatör sol ve sağ kanal girişleri
  • Pin 2 ve 5: İlk kaynak cihazın sol ve sağ kanal çıkışları
  • Pin 3 ve 6: İkinci kaynak cihazın sol ve sağ kanal çıkışları
• Hoparlör Yönlendirme: Tek bir amplifikatörden iki farklı hoparlör setine yönlendirme.

Video Sinyal Yönlendirme:

• Kompozit Video Seçimi: İki farklı video kaynağı arasında geçiş.
  • Pin 1: Video giriş sinyali
  • Pin 4: Video toprak hattı
  • Pin 2 ve 5: İlk video cihazının sinyal ve toprak hatları
  • Pin 3 ve 6: İkinci video cihazının sinyal ve toprak hatları
• Ekran Yönlendirme: Tek bir video kaynağından iki farklı ekrana yönlendirme.

Sinyal Yönlendirme İpuçları:

• Empedans Uyumu: Ses ve video sinyallerinde empedans uyumu önemlidir.
• Sinyal Kalitesi: Yüksek kaliteli sinyal için kısa bağlantılar ve ekranlı kablo kullanılmalıdır.
• Toprak Hattı: Toprak hatları doğru ve ortak bir noktaya bağlanmalıdır.
• Çapraz Konuşma: Kanallar arası çapraz konuşmayı (crosstalk) önlemek için uygun kablolama yapılmalıdır.

Diğer Yönlendirme Uygulamaları:

• Test ve Ölçüm: Ölçüm cihazlarını farklı test noktalarına yönlendirme.
• Data Yönlendirme: Düşük hızlı veri hatlarını farklı alıcılara yönlendirme.
• Anten Seçimi: İki farklı anten arasında geçiş yapma.

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-123-6 Mini Işıksız Anahtar (ON-OFF-ON, 6P)
