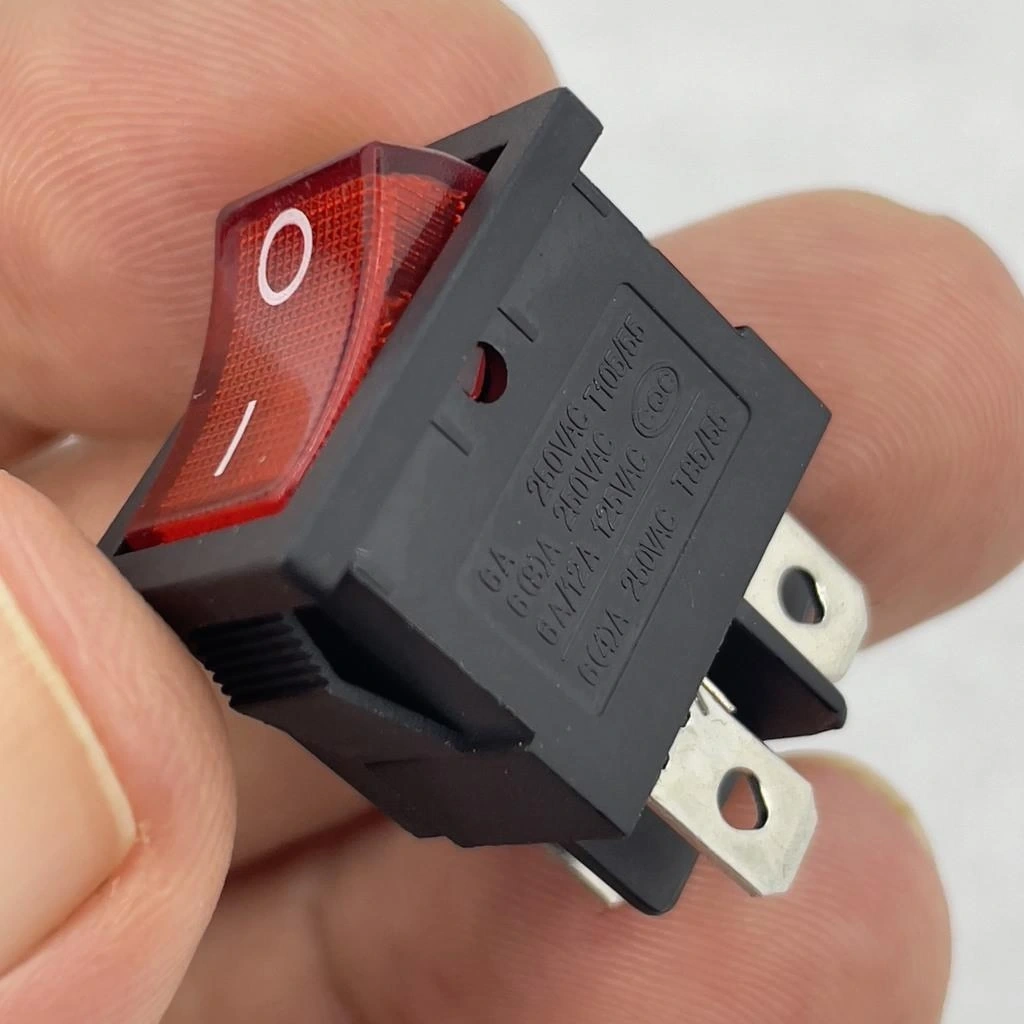

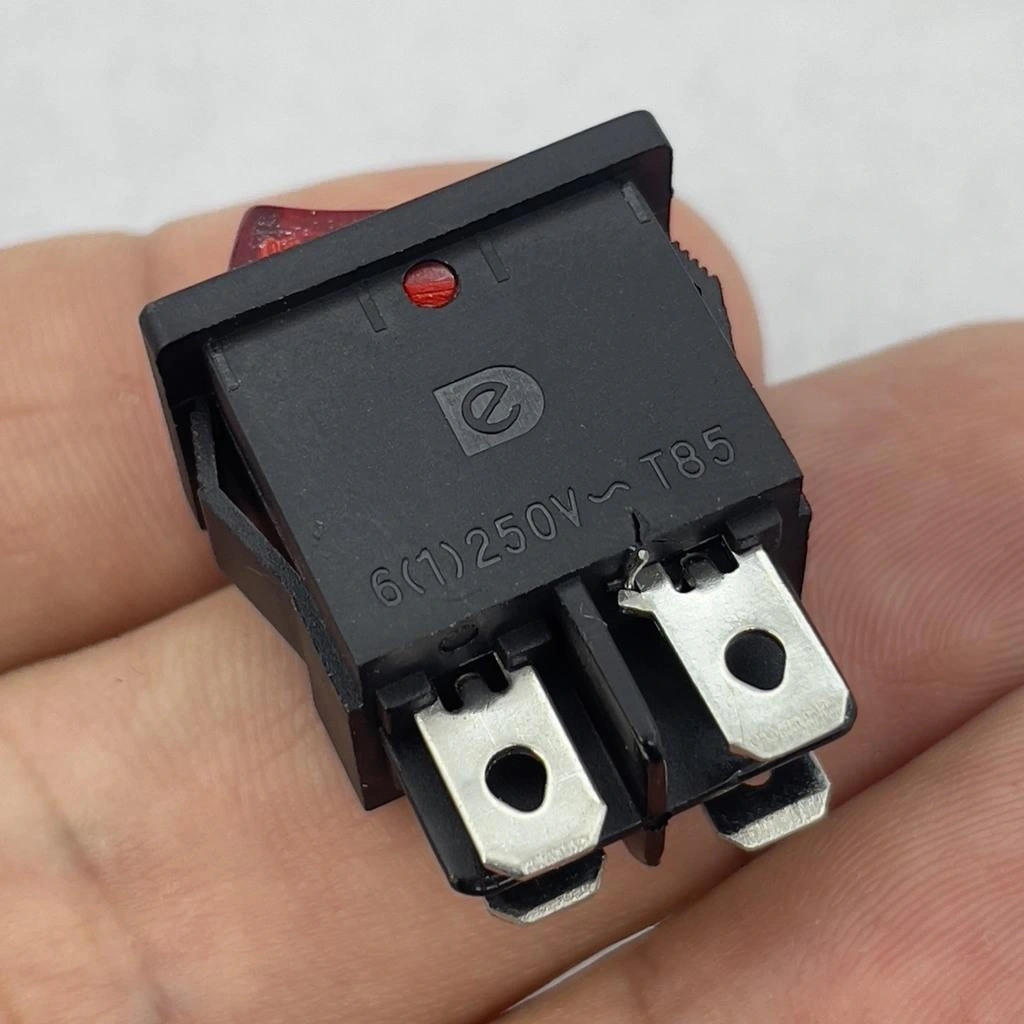

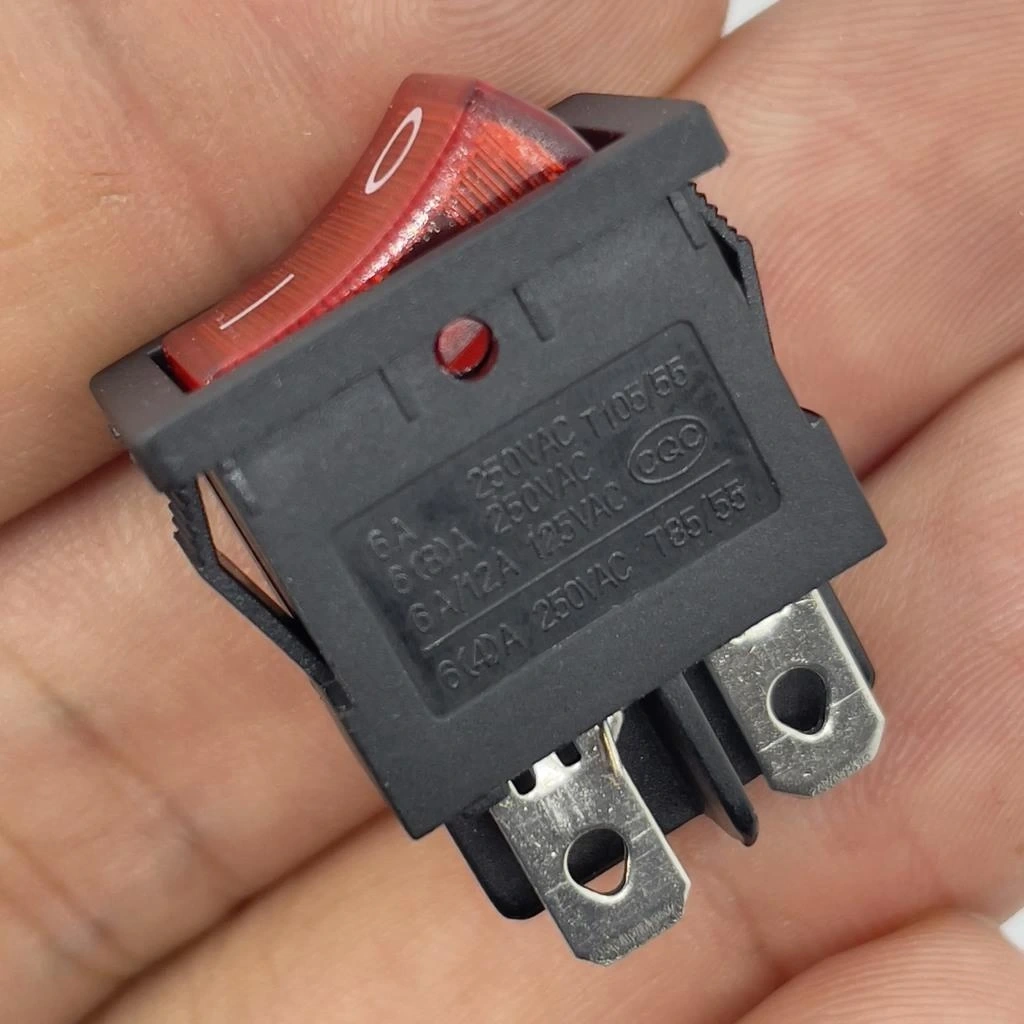

IC-119 Mini Işıklı Anahtar 4P Siyah + Kırmızı Işık

IC-119 Mini Işıklı Anahtar 4P Siyah Kırmızı Işık

IC-119 Mini Işıklı Anahtar 4P, elektrik devrelerinde kullanılan bir anahtarı temsil eder. Bu mini anahtar, 4P yani dört kutuplu bir yapıya sahiptir, bu da dört ayrı elektrik devresini kontrol etme yeteneği sunar.

Işıklı terimi, anahtarın üzerinde bir gösterge veya LED bulunduğunu ve bu göstergenin anahtarın açık veya kapalı durumunu belirttiğini ifade eder. Genellikle lamba, elektrik panosu veya elektrikli cihazları kontrol etmek için kullanılır.

IC-119 Mini Işıklı Anahtar, kompakt boyutu ve kırmızı LED göstergesi ile elektronik projeleriniz için ideal bir kontrolcüdür. 4 pinli yapısı ile açık/kapalı durumu net bir şekilde gösteren bu anahtar, karanlık ortamlarda bile kolay kullanım sağlar.

Görsel geri bildirim sağlayan kompakt bir güç anahtarı mı arıyorsunuz? IC-119 Mini Işıklı Anahtar, 4 pinli (4P) tasarımı ve parlak kırmızı LED göstergesiyle cihazlarınızın çalışma durumunu açıkça gösterir. Siyah gövdesi ve kırmızı ışığı ile modern projelerde hem işlevsel hem de estetik bir kontrol elemanı olarak kullanılır.

Yüksek kaliteli malzemelerden üretilen bu mini ışıklı anahtar, elektronik devreler, küçük cihazlar, kontrol panelleri ve hobi projelerinde açma/kapama kontrolü ile görsel durum bildirimi için mükemmel bir çözümdür.

---

Teknik Özellikler

IC-119 Mini Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-119
• Tip: Mini Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Mini Boy
• Gösterge: Kırmızı LED Işık

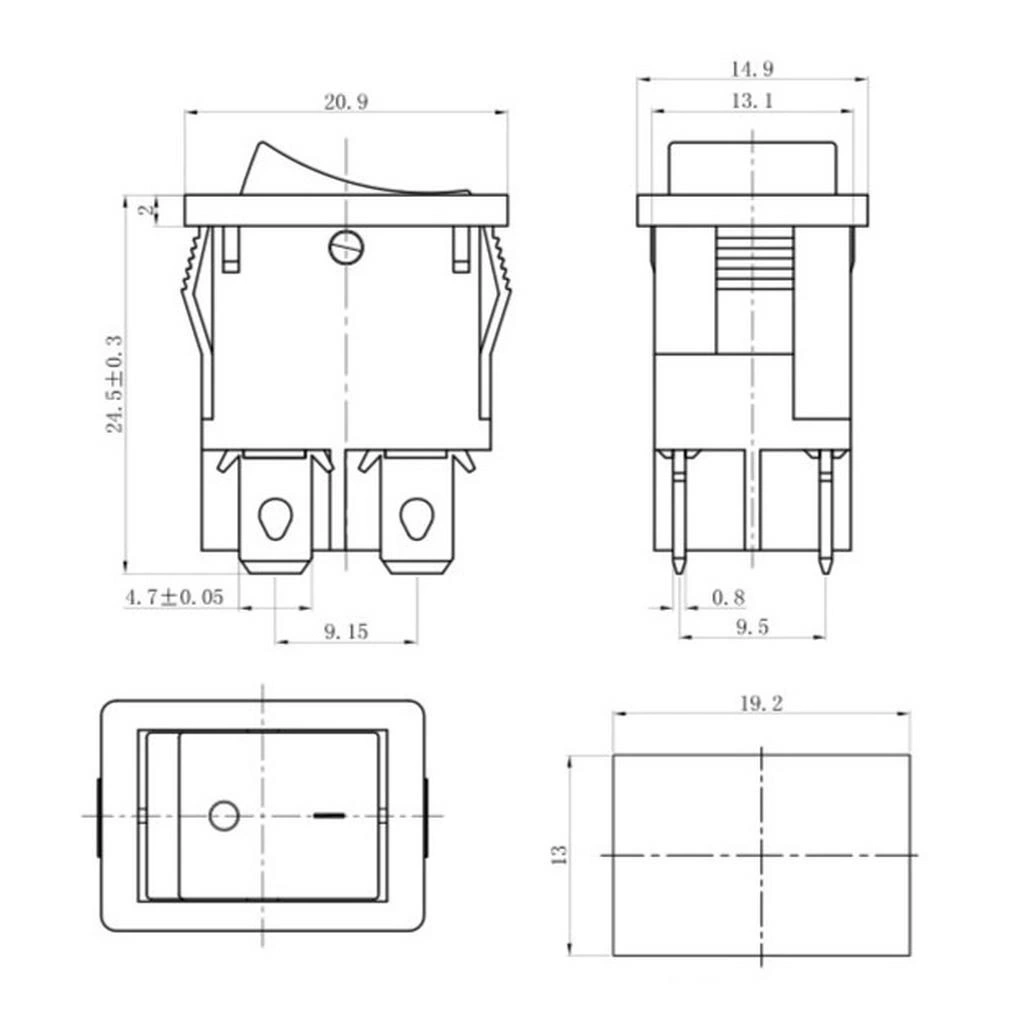

• Boyutlar: Yaklaşık 20x15mm (ön panel)
• Montaj Deliği: Yaklaşık 12mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 3A
• Işık Çalışma Voltajı: 12V DC (Doğru Akım)
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Işık Rengi: Kırmızı
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-119 mini ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Görsel Geri Bildirim: Kırmızı LED ışık ile açık/kapalı durumu anında görme.
• Kolay Durum Tespiti: Karanlık ortamlarda bile cihaz durumunu kontrol edebilme.
• 4 Pin Tasarım: Anahtar ve ışık kontrolü için ayrı bağlantı imkanı.
• Dikkat Çekici Uyarı: Kırmızı ışık ile önemli fonksiyonları belirginleştirme.
• Kompakt Boyut: Sınırlı alana sahip projelerde kullanım kolaylığı.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük ve orta cihazları kontrol edebilme.
• Kolay Montaj: Standart 12mm montaj deliği ile pratik kurulum.
• Uzun Ömürlü: 30,000+ işlem döngüsü ile dayanıklı yapı.
• Estetik Görünüm: Siyah gövde ve kırmızı ışık ile modern tasarım.
• Çok Yönlü Kullanım: Çeşitli elektronik projelerde uygulanabilme esnekliği.

---

İdeal Kullanım Alanları

Bu mini ışıklı anahtar birçok farklı uygulamada kullanım için uygundur.

• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Kontrol Panelleri: Cihaz ve sistem kontrol arayüzleri
• Güç Kaynakları: ON/OFF göstergeli güç kontrol üniteleri
• Araç Modifikasyonları: Aksesuar ve ek sistemlerin kontrolü
• Küçük Ev Aletleri: Çay makinesi, ısıtıcılar ve küçük cihazlar
• Bilgisayar Modding: Kasa aydınlatma ve fan kontrolleri
• Laboratuvar Ekipmanları: Test cihazları ve ölçüm aletleri
• Ses Sistemleri: Amplifikatörler ve ses kontrol üniteleri
• Güvenlik Sistemleri: Alarm ve uyarı cihazları
• Acil Durum Ekipmanları: El fenerleri ve taşınabilir güç kaynakları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

4 Pin Bağlantı Yapısı ve LED Gösterge Sistemi

IC-119 mini ışıklı anahtarın 4 pin yapısı ve LED gösterge sisteminin çalışma prensibi.

IC-119 mini ışıklı anahtarı, 4 pinli bağlantı yapısıyla hem devre kontrolü hem de durum göstergesi olarak işlev görür.

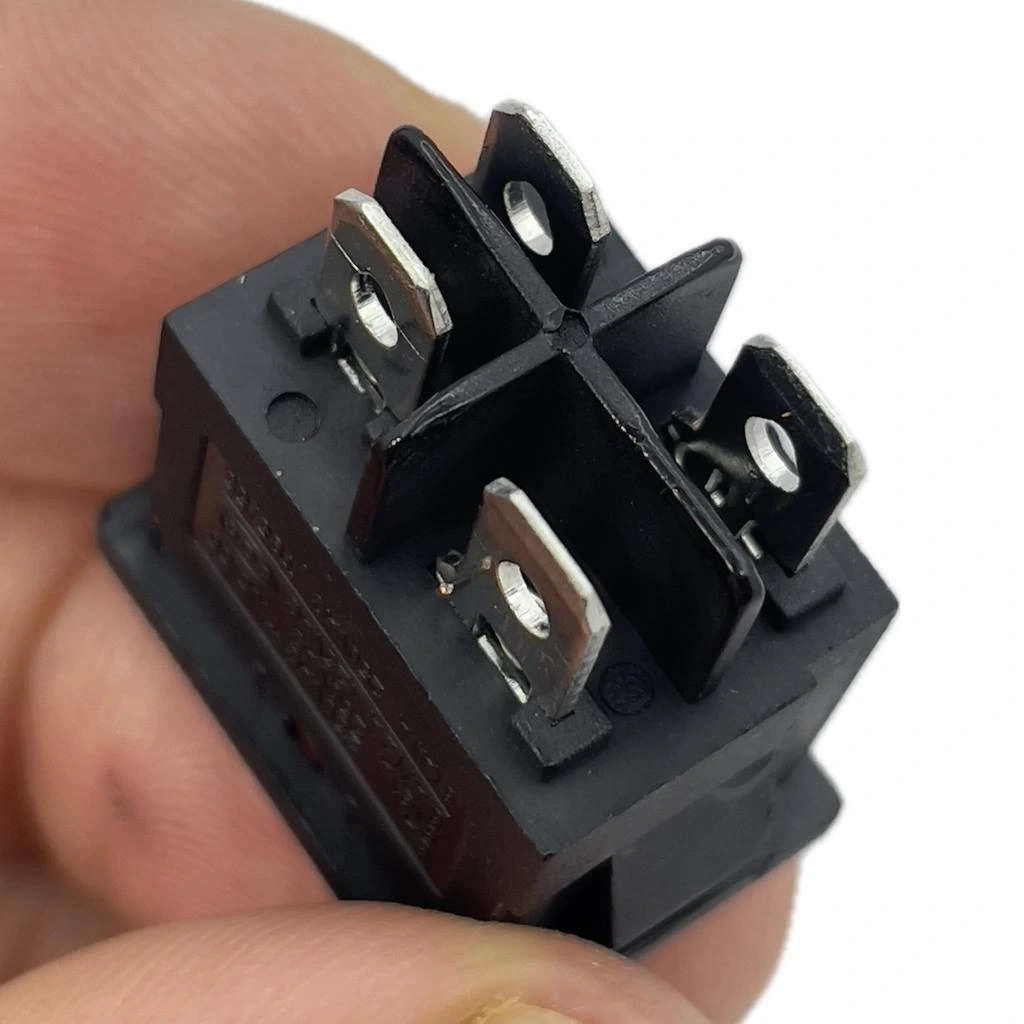

4 Pin Bağlantı Yapısı:

4 pinli yapı, anahtarın iki temel fonksiyonu için ayrı bağlantılar sunar:

• Pin 1-2: Anahtar kontağı (ON/OFF devre kontrolü)
• Pin 3-4: LED gösterge bağlantısı (12V DC)

Bu yapı, anahtarın açma/kapama fonksiyonu ile gösterge ışığının birbirinden bağımsız çalışmasına olanak tanır. Örneğin, ışık için farklı bir voltaj kullanılabilir veya gösterge farklı bir devre tarafından kontrol edilebilir.

LED Gösterge Sistemi:

Kırmızı LED gösterge sistemi, cihazın çalışma durumunu açıkça gösterir:

• Yanar Durum: Genellikle anahtarın ON konumunda olduğunu gösterir.
• Söner Durum: Genellikle anahtarın OFF konumunda olduğunu gösterir.

LED, 12V DC ile çalışır ve minimum akım çeker. Bu sayede uzun süreli kullanımda bile enerji tüketimi düşüktür. Kırmızı ışık, dikkat çekici özelliği sayesinde özellikle acil durum, güvenlik veya önemli sistem kontrolleri için idealdir.

Bağlantı Şeması:

Temel bağlantı şeması aşağıdaki gibidir:

• Anahtar kontakları (Pin 1-2): Kontrol edilecek devreye seri olarak bağlanır.
• LED bağlantıları (Pin 3-4): 12V DC güç kaynağına bağlanır (polariteye dikkat edilmelidir).

LED ve anahtar fonksiyonlarını senkronize etmek için, genellikle anahtar kontağı ile aynı güç kaynağına bağlanır veya anahtar tarafından kontrol edilen devreden beslenir. Bu şekilde, anahtar ON konumuna getirildiğinde LED otomatik olarak yanar.

---

Kırmızı LED Göstergenin Avantajları ve Kullanım Alanları

IC-119 mini anahtarın kırmızı LED göstergesinin sağladığı avantajlar ve ideal kullanım alanları.

IC-119 mini anahtarın entegre kırmızı LED göstergesi, bu komponenti standart anahtarlardan ayıran önemli bir özelliktir. Kırmızı ışık tercihi, hem teknik hem de kullanım açısından çeşitli avantajlar sunar.

Yüksek Görünürlük:

Kırmızı LED ışık, insan gözünün en kolay algıladığı renklerden biridir. Bu özellik, geniş bir görüş açısından fark edilebilirliği artırır. Parlak ortamlarda bile görünür kalarak, cihazın çalışma durumunu net şekilde bildirir. Özellikle karanlık veya loş ışıklı ortamlarda mükemmel görünürlük sağlar.

Evrensel Anlam:

Kırmızı renk, endüstriyel standartlarda genellikle aktif/çalışıyor durumunu veya dikkat edilmesi gereken bir durumu simgeler. Kullanıcılar tarafından sezgisel olarak anlaşılır; ek açıklamalar gerekmez. Uluslararası renk kodlarına uygun olması, global kullanım için idealdir.

Teknik Avantajlar:

Kırmızı LED'ler, genellikle diğer renklere göre daha düşük voltajla çalışır. 12V besleme ile uzun ömürlü ve verimli çalışma sağlar. Düşük ısı üretimi ve minimum enerji tüketimi özellikleri ile uzun süreli kullanıma uygundur. Sağlam yapısı sayesinde titreşimli ortamlarda bile güvenilir gösterge sağlar.

İdeal Kullanım Alanları:

Kırmızı LED gösterge, özellikle aşağıdaki alanlarda tercih edilir:

• Güvenlik sistemleri ve alarm kontrolleri
• Güç kaynakları ve UPS sistemleri
• Acil durum ekipmanları ve kontrolleri
• Yüksek güç tüketen cihazların ana güç kontrolleri
• Gece görüşünün korunması gereken karanlık ortamlardaki cihazlar
• Dikkat gerektiren fonksiyonların kontrolü
• Uyarı sistemleri ve ikaz cihazları

Kırmızı ışık, gece görüşünü diğer renklere göre daha az etkilemesi nedeniyle, özellikle karanlık adaptasyonunun önemli olduğu uygulamalarda tercih edilir.

---

Kontrol Paneli Uygulamaları

IC-119 mini ışıklı anahtarın kontrol panellerinde ve arayüz tasarımlarındaki kullanımı.

IC-119 mini ışıklı anahtar, kontrol panelleri ve arayüz tasarımlarında ideal bir komponenttir. Görsel geri bildirimi ile kullanıcı deneyimini geliştiren bu anahtar, çeşitli kontrol uygulamalarında tercih edilir.

• Sistematik Panel Tasarımı:
  Kontrol panellerinde, işlevsel gruplandırma yapmak için kullanılır. LED göstergesi, aktif sistemlerin veya devrelerin hızlıca tanımlanmasını sağlar. Farklı fonksiyonlar için birden fazla anahtar kullanıldığında, kırmızı ışık kritik görevleri belirtmek için idealdir. Loş ortamlarda bile panel üzerindeki fonksiyonların bulunmasını kolaylaştırır.
• Endüstriyel Kontrol Sistemleri:
  Endüstriyel ekipmanlarda, makine durumunu operatöre bildirmek için kullanılır. Özellikle gürültülü ortamlarda, görsel bir geri bildirim elemanı olarak önem kazanır. Acil durum kontrolleri ve kritik fonksiyonlar için dikkat çekici bir gösterge sağlar. IP40 koruma sınıfı ile toz ve neme karşı belli bir koruma sunar.
• Laboratuvar ve Test Ekipmanları:
  Deney düzeneklerinde, güç durumunu ve test senaryolarını görselleştirmek için kullanılır. Ölçüm cihazlarında, aktif ölçüm fonksiyonlarını belirtir. Sıcaklık, basınç veya diğer parametrelerin kritik seviyelerini gösteren alarm kontrolleri için idealdir. Laboratuvar ortamında, güvenlik protokollerini uygulama ve izleme amacıyla kullanılır.
• DIY ve Hobi Projeleri:
  Amatör elektronik projelerinde, ana güç ve çalışma durumunu göstermek için kullanılır. Arduino ve Raspberry Pi gibi mikrodenetleyici projelerinde, sistem durumunu görselleştirmek için idealdir. Kullanıcı tarafından oluşturulan kontrol panellerine profesyonel bir görünüm kazandırır. LED göstergesi sayesinde, proje kullanıcılarına sezgisel bir arayüz sunar.

---

Güvenlik ve Uyarı Sistemi Uygulamaları

IC-119 mini ışıklı anahtarın güvenlik sistemlerinde ve uyarı uygulamalarındaki kullanımı.

IC-119 mini ışıklı anahtar, kırmızı LED göstergesi ve güvenilir yapısı sayesinde çeşitli güvenlik sistemleri ve uyarı mekanizmalarında kritik rol oynar.

• Alarm Sistemleri:
  Ev ve iş yeri güvenlik sistemlerinde, sistemin aktif olduğunu göstermek için kullanılır. Kırmızı ışık, alarm sisteminin devrede olduğunu açıkça görselleştirir. Acil durum devre kesicileri ve güvenlik önlemleri için dikkat çekici bir kontrol elemanıdır. Hem sistemin durumunu gösterir hem de açma/kapama kontrolü sağlar.
• Acil Durum Kontrolleri:
  Acil durum aydınlatma sistemlerinin kontrol ve durum göstergesi olarak kullanılır. Yangın alarm sistemlerinin manuel aktivasyon kontrollerinde tercih edilir. Güvenlik kilitleri ve erişim kontrollerinde görsel geri bildirim sağlar. Kırmızı ışık, evrensel olarak dikkat ve uyarı anlamı taşıdığından, kritik fonksiyonların kontrolü için idealdir.
• Endüstriyel Güvenlik:
  Tehlikeli makine ve ekipmanların güç kontrollerinde kullanılır. Operatörlere, potansiyel tehlikeli sistemlerin aktif olduğunu hatırlatır. Koruyucu ekipmanların ve güvenlik bariyerlerinin durum göstergesi olarak hizmet eder. Acil durumda hızlı müdahale için dikkat çekici bir gösterge sağlar.
• Uyarı Sistemleri:
  Yüksek sıcaklık, düşük batarya, aşırı yük gibi kritik durumları belirtmek için kullanılır. Anormal çalışma koşullarında kullanıcıyı uyarmak için görsel bir sinyal sağlar. Özellikle gürültülü ortamlarda, sesli alarmların duyulmadığı durumlarda etkili bir uyarı mekanizması oluşturur. Karanlık ortamlarda bile görünür kalarak, sistem durumunu sürekli iletir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-119 Mini Işıklı Anahtar (4P, Siyah, Kırmızı Işık)

---
