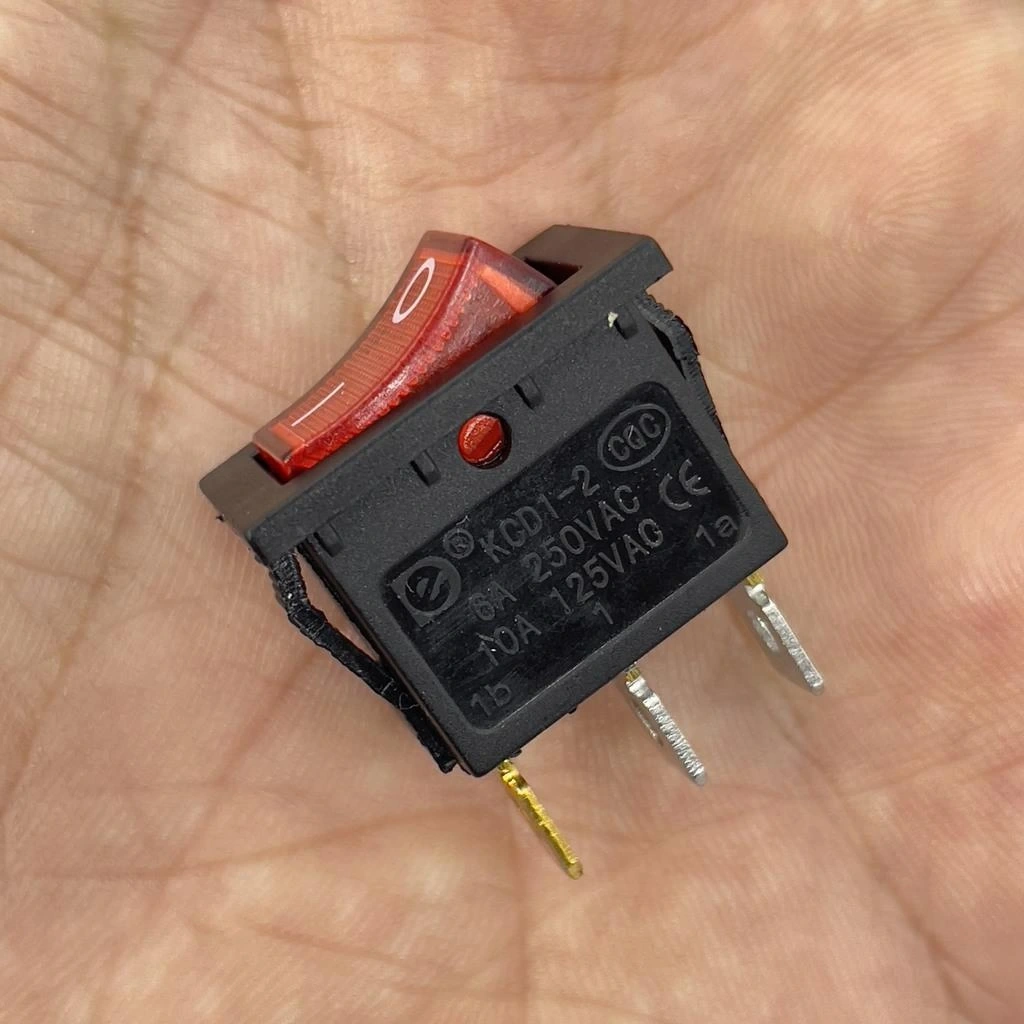

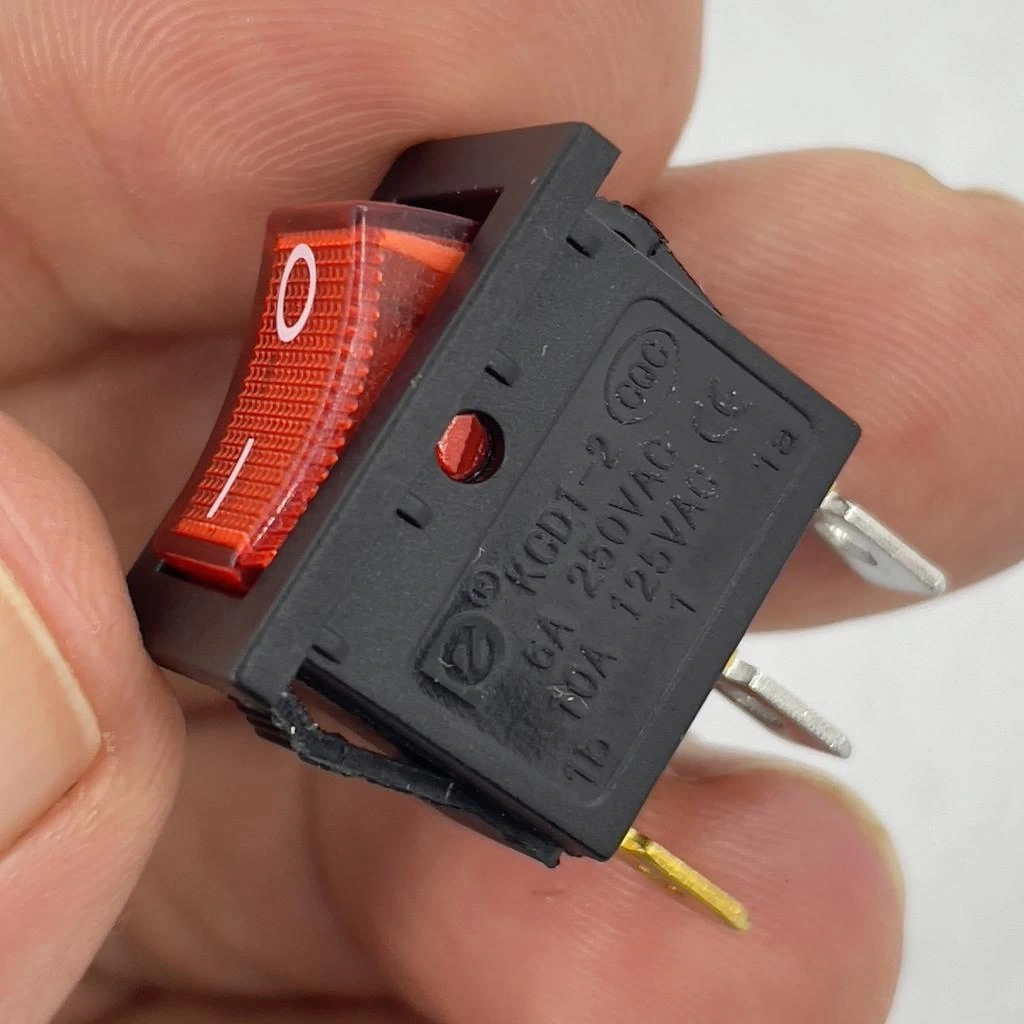

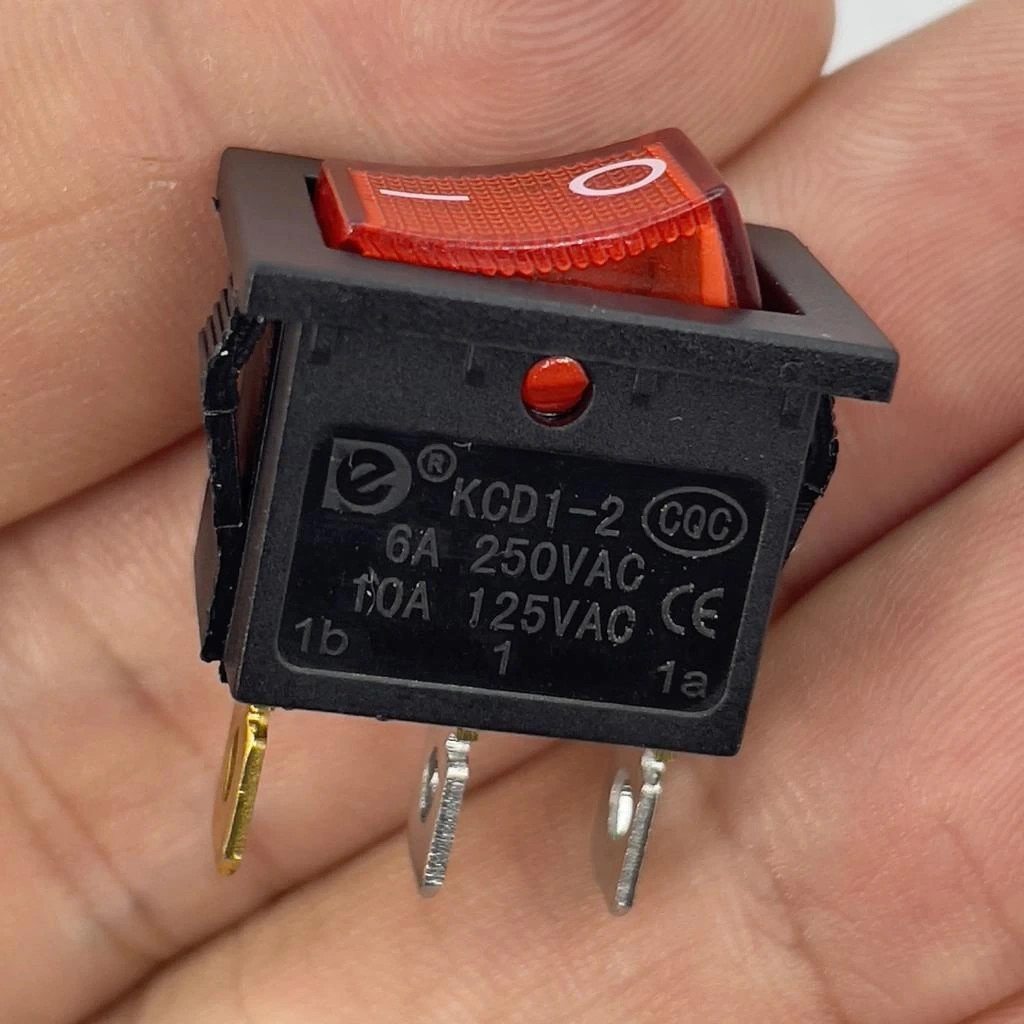

IC-118 Mini Işıklı Anahtar 3P Siyah + Kırmızı Işık

IC-118 Mini Işıklı Anahtar 3P Siyah Kırmızı Işık

IC-118 Mini Işıklı Anahtar 3P, elektrik devrelerinde kullanılan bir anahtarı temsil eder. Bu mini anahtar, 3P yani üç kutuplu bir yapıya sahiptir, bu da üç ayrı elektrik devresini kontrol etme yeteneği sunar.

Işıklı terimi, anahtarın üzerinde bir gösterge veya LED bulunduğunu ve bu göstergenin anahtarın açık veya kapalı durumunu belirttiğini ifade eder. Genellikle lamba, elektrik panosu veya elektrikli cihazları kontrol etmek için kullanılır.

IC-118 Mini Işıklı Anahtar, kompakt boyutu ve dikkat çekici kırmızı LED göstergesi ile elektronik projeleriniz için ideal bir kontrolcüdür. 3 pinli yapısı ile açık/kapalı durumu net bir şekilde gösteren bu anahtar, karanlık ortamlarda bile kolay kullanım sağlar.

Görsel geri bildirim sağlayan kompakt bir kontrol elemanı mı arıyorsunuz? IC-118 Mini Işıklı Anahtar, 3 pinli (3P) tasarımı ve parlak kırmızı LED göstergesiyle cihazlarınızın çalışma durumunu açıkça gösterir. Siyah gövdesi ve kırmızı ışığı ile modern projelerde hem işlevsel hem de estetik bir kontrol elemanı olarak kullanılır.

Yüksek kaliteli malzemelerden üretilen bu mini ışıklı anahtar, elektronik devreler, kontrol panelleri, araç modifikasyonları ve hobi projelerinde açma/kapama kontrolü ile anında görsel geri bildirim sağlar.

Teknik Özellikler

IC-118 Mini Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-118
• Tip: Mini Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Mini Boy
• Gösterge: Kırmızı LED Işık
• Boyutlar: Yaklaşık 20x15mm (ön panel)
• Montaj Deliği: Yaklaşık 12mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 3A
• LED Çalışma Voltajı: 12V DC (Doğru Akım)
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Işık Rengi: Kırmızı
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-118 mini ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Görsel Geri Bildirim: Kırmızı LED ışık ile açık/kapalı durumu anında görme.
• 3 Pin Tasarım: Anahtar ve ışık kontrolü için ayrı bağlantı imkanı.
• Kolay Durum Tespiti: Karanlık ortamlarda bile cihaz durumunu kontrol edebilme.
• Dikkat Çekici Uyarı: Kırmızı ışık ile önemli fonksiyonları belirginleştirme.
• Kompakt Boyut: Sınırlı alana sahip projelerde kullanım kolaylığı.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük ve orta cihazları kontrol edebilme.
• Kolay Montaj: Standart 12mm montaj deliği ile pratik kurulum.
• Uzun Ömürlü: 30,000+ işlem döngüsü ile dayanıklı yapı.
• Estetik Görünüm: Siyah gövde ve kırmızı ışık ile modern tasarım.
• Çok Yönlü Kullanım: Çeşitli elektronik projelerde uygulanabilme esnekliği.

İdeal Kullanım Alanları

Bu mini ışıklı anahtar birçok farklı uygulamada kullanım için uygundur.

• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Araç Modifikasyonları: Aksesuar ve ek sistemlerin kontrolü
• Kontrol Panelleri: Cihaz ve sistem kontrol arayüzleri
• Güç Kaynakları: ON/OFF göstergeli güç kontrol üniteleri
• Bilgisayar Modding: Kasa aydınlatma ve fan kontrolleri
• Laboratuvar Ekipmanları: Test cihazları ve ölçüm aletleri
• Ses Sistemleri: Amplifikatörler ve ses kontrol üniteleri
• Güvenlik Sistemleri: Alarm ve uyarı cihazları
• Acil Durum Ekipmanları: El fenerleri ve taşınabilir güç kaynakları
• Küçük Ev Aletleri: Özel fonksiyonların kontrolü ve göstergesi

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

3 Pin Bağlantı Yapısı ve LED Gösterge Sistemi

IC-118 mini ışıklı anahtarın 3 pin yapısı ve LED gösterge sisteminin çalışma prensibi.

IC-118 mini ışıklı anahtarı, 3 pinli bağlantı yapısıyla hem devre kontrolü hem de durum göstergesi olarak işlev görür.

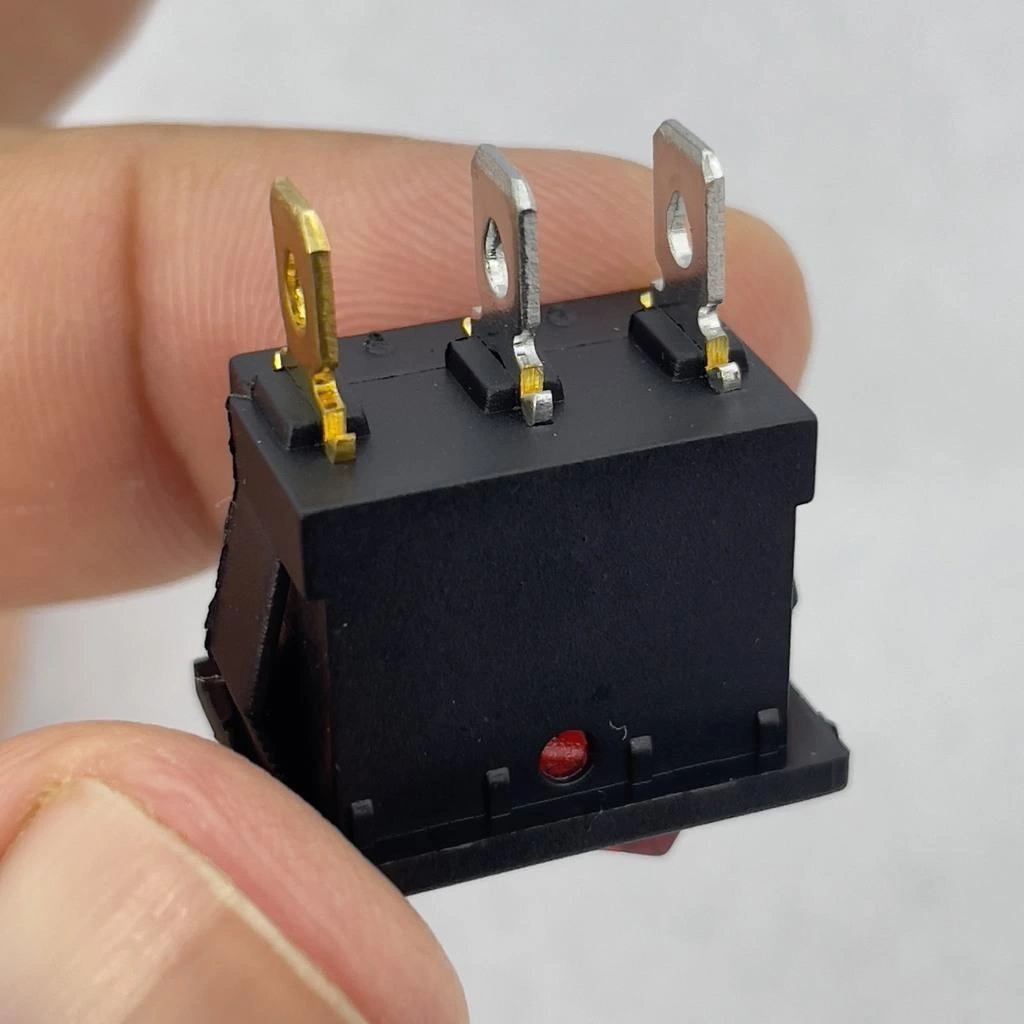

3 Pin Bağlantı Yapısı:

3 pinli yapı, anahtarın iki temel fonksiyonu için ayrı bağlantılar sunar:

• Pin 1: Genellikle güç girişi (pozitif/faz)
• Pin 2: Anahtar çıkışı (yüke giden bağlantı)
• Pin 3: LED için dönüş hattı (negatif/nötr)

Bu yapı, anahtarın açma/kapama fonksiyonu ile gösterge ışığının birbirinden bağımsız çalışmasına olanak tanır. Örneğin, ışık için farklı bir voltaj kullanılabilir veya gösterge farklı bir devre tarafından kontrol edilebilir.

LED Gösterge Sistemi:

Kırmızı LED gösterge sistemi, cihazın çalışma durumunu açıkça gösterir:

• Yanar Durum: Genellikle anahtarın ON konumunda olduğunu gösterir.
• Söner Durum: Genellikle anahtarın OFF konumunda olduğunu gösterir.

LED, 12V DC ile çalışır ve minimum akım çeker. Bu sayede uzun süreli kullanımda bile enerji tüketimi düşüktür. Kırmızı ışık, dikkat çekici özelliği sayesinde özellikle acil durum, güvenlik veya önemli sistem kontrolleri için idealdir.

Bağlantı Şeması:

Temel bağlantı şeması aşağıdaki gibidir:

• Anahtar kontakları (Pin 1-2): Kontrol edilecek devreye seri olarak bağlanır.
• LED bağlantıları (Pin 1-3): 12V DC güç kaynağına bağlanır (polariteye dikkat edilmelidir).

LED ve anahtar fonksiyonlarını senkronize etmek için, genellikle anahtar kontağı ile aynı güç kaynağına bağlanır veya anahtar tarafından kontrol edilen devreden beslenir. Bu şekilde, anahtar ON konumuna getirildiğinde LED otomatik olarak yanar.

Kırmızı LED Gösterge ve Sezgisel Arayüz Avantajları

IC-118 mini anahtarın kırmızı LED göstergesinin sağladığı sezgisel arayüz ve kullanım avantajları.

IC-118 mini anahtarın entegre kırmızı LED göstergesi, kontrol edilen cihazın durumunu anında görselleştirerek kullanıcı deneyimini önemli ölçüde geliştirir.

• Sezgisel Kullanım:
  Kırmızı LED, kullanıcının cihazın çalışma durumunu hızlıca algılamasını sağlar. Açık/kapalı durumunu anında görerek, manuel kontrol ve doğrulama ihtiyacını ortadan kaldırır. Özellikle karanlık ortamlarda, anahtar konumunu belirlemek için ek aydınlatma gerektirmez. Renk kodlaması sayesinde (kırmızı genellikle "aktif" veya "dikkat" anlamına gelir) cihazların işlevlerini daha kolay hatırlanır hale getirir.
• Görsel Uyarı Sistemleri:
  Kırmızı ışık, evrensel olarak dikkat çekme ve uyarı amaçlı kullanılır. Güvenlik açısından kritik sistemlerin aktif olduğunu göstermek için idealdir. Kullanıcının, potansiyel tehlikeli ekipmanların çalıştığını uzak mesafeden görmesini sağlar. Özellikle gürültülü ortamlarda, sesli uyarıların duyulamadığı durumlarda görsel bildirim sunar. Acil durum ekipmanları ve kritik sistemleri belirginleştirerek, hızlı müdahale imkanı sağlar.
• Ergonomik ve Kullanıcı Dostu Tasarım:
  Kırmızı LED ışık, parlak rengi sayesinde diğer göstergelerden kolayca ayırt edilir. İnsan gözünün en hassas olduğu renk spektrumunda yer alarak, minimum enerji ile maksimum görünürlük sağlar. Geniş açılı görüş imkanı sunar, operatörün farklı pozisyonlardan cihaz durumunu görmesine olanak tanır. Yaşlılar, renk körlüğü olanlar veya görme zorluğu yaşayan kişiler için bile ayırt edilebilir belirginlikte görsel geri bildirim sunar.
• Enerji Verimliliği ve Uzun Ömür:
  LED teknolojisi, minimum enerji tüketimi ile uzun süreli kullanım sağlar. Kırmızı LED'ler genellikle diğer renklere göre daha düşük voltaj gerektirir, böylece enerji tasarrufu sağlar. 50,000+ saat çalışma ömrü ile neredeyse tüm sistem ömrü boyunca değiştirme gerektirmez. Düşük ısı üretimi sayesinde, çevresindeki komponentlerin ısıdan etkilenme riskini azaltır. Anlık yanma özelliği ile kullanıcıya gecikme olmadan anında görsel geri bildirim sağlar.

Araç İçi Uygulama Özellikleri

IC-118 mini ışıklı anahtarın araç içi modifikasyonlar ve otomotiv uygulamalarındaki kullanımı.

IC-118 mini ışıklı anahtar, 12V araç elektrik sistemleriyle mükemmel uyum sağlayan tasarımıyla, çeşitli otomotiv uygulamaları için ideal bir kontrol elemanıdır.

• Aksesuar ve Ek Donanım Kontrolü:
  Araç içine sonradan eklenen LED aydınlatma sistemlerinin kontrolünde yaygın olarak kullanılır. Off-road araçlara eklenen çalışma lambaları, sis farları ve uzun menzilli farların açma/kapama kontrolünü sağlar. Araç içi ses sistemleri, amplifikatörler ve subwoofer'lar için güç kontrol anahtarı olarak hizmet eder. Karavanlarda ve kampçılık araçlarında ek elektrik sistemlerinin (su pompası, klima, invertör vb.) kontrolünde kullanılır. Profesyonel görünümlü ve fabrika standartlarına uygun bir kontrol elemanı sunar.
• Gösterge Paneli Entegrasyonu:
  Standart 12mm montaj deliği, çoğu araç gösterge paneli ve konsoluyla uyumludur. Kırmızı LED gösterge, gece sürüşlerinde kolay görünürlük sağlar ve göz yorgunluğunu azaltır. Orijinal düğme ve anahtarlarla estetik uyum sağlayan siyah gövde tasarımına sahiptir. Boş gösterge paneli yuvalarına kolayca entegre edilebilir veya özel panel çözümleri için kullanılabilir. Kokpit aydınlatmasına uyumlu şekilde çalışır, aydınlatma parlaklığı araç içi ışıklarla dengelenir.
• Teknik Avantajlar:
  12V DC araç elektrik sistemi ile doğrudan uyumludur, ek dönüştürücü veya regülatör gerektirmez. 3A akım kapasitesi, çoğu araç aksesuarı için yeterlidir (daha yüksek güç gerektiren sistemler için röle ile kullanılabilir). Araçlarda bulunan titreşim ve sarsıntılara dayanıklı sağlam yapıya sahiptir. -20°C ile +60°C arasındaki geniş çalışma sıcaklığı aralığı, ekstrem hava koşullarında bile güvenilir çalışma sağlar. Motor çalıştırma sırasındaki voltaj dalgalanmalarına karşı dayanıklıdır.
• Montaj ve Kullanım İpuçları:
  Araç elektrik sistemine müdahale etmeden önce akü negatif terminalinin ayrılması önerilir. Montaj için konsolda uygun bir konum seçilirken, kabloların ve bağlantıların erişilebilir olmasına dikkat edilmelidir. Yüksek akım gerektiren uygulamalarda (örn. far grupları), anahtarın röle kontrolünde kullanılması önerilir. Kablo bağlantıları, titreşim nedeniyle gevşemeyi önlemek için sıkıca yapılmalı ve yalıtılmalıdır. LED göstergesinin sürüş esnasında dikkat dağıtmaması için konumlandırma önemlidir.

Güvenlik ve Acil Durum Kontrollerinde Kullanımı

IC-118 mini ışıklı anahtarın güvenlik sistemleri ve acil durum kontrollerindeki uygulamaları.

IC-118 mini ışıklı anahtar, kırmızı LED göstergesi ve güvenilir yapısı sayesinde güvenlik sistemleri ve acil durum kontrollerinde önemli bir rol oynar.

• Alarm ve Güvenlik Sistemleri:
  Alarm sistemlerinin aktif/pasif durumunu gösteren görsel gösterge olarak kullanılır. Güvenlik duvarları, elektrikli kilit sistemleri ve erişim kontrol mekanizmalarının durumunu belirtir. Kırmızı LED göstergesi, alarm sisteminin devrede olduğunu açıkça görselleştirir. Gösterge ışığı, izinsiz girişleri caydırıcı bir etki oluşturur. Ev ve iş yeri güvenlik sistemlerinin kullanıcı arayüzünde, sistemin aktif olduğunu gösteren anahtar olarak kullanılır.
• Acil Durum Kontrolü:
  Acil durum aydınlatma sistemlerinin manuel kontrollerinde dikkat çekici bir eleman olarak kullanılır. Yangın alarm sistemleri ve acil anons sistemlerinin kontrol panellerinde yer alır. Güvenlik protokollerini aktive eden sistemlerde, işlemin başlatıldığını gösteren görsel geri bildirim sağlar. Acil durdurma ve sistem kapatma işlevlerinin yanında, durumu belirten gösterge olarak hizmet eder. Kırmızı rengin "acil durum" ve "dikkat" anlamı, işlevini destekleyen bir unsurdur.
• Kritik Sistem Kontrolü:
  Yedek güç sistemleri, UPS ve jeneratör kontrollerinin ana panellerinde kullanılır. Hayati öneme sahip ekipmanların (tıbbi cihazlar, sunucular, soğutma sistemleri vb.) güç durumunu gösterir. Endüstriyel tesislerde, kritik sistem parçalarının durumunu işaret eder. Laboratuvar ekipmanları ve hassas cihazların güç kontrolünde güvenlik unsuru olarak kullanılır. Kırmızı LED gösterge, sistemlerin aktif olduğunu mesafe ve kötü aydınlatma koşullarında bile gösterir.
• Kullanıcı Müdahalesi Gerektiren Durumlar:
  Operatör müdahalesi gerektiren sistemlerde uyarı göstergesi olarak kullanılır. Kullanıcının sistemin durumunu sürekli kontrol etmesini sağlayarak güvenlik açıklarını önler. Uzaktan izleme sistemleriyle entegre edilerek, uzaktan görülebilen bir durum göstergesi sağlar. Olağan dışı durumlarda, kullanıcının dikkatini çekerek hızlı müdahale imkanı verir. Özellikle gürültülü ortamlarda, sesli uyarıların duyulamadığı durumlarda kritik görsel uyarı sağlar.

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-118 Mini Işıklı Anahtar (3P, Siyah, Kırmızı Işık)
