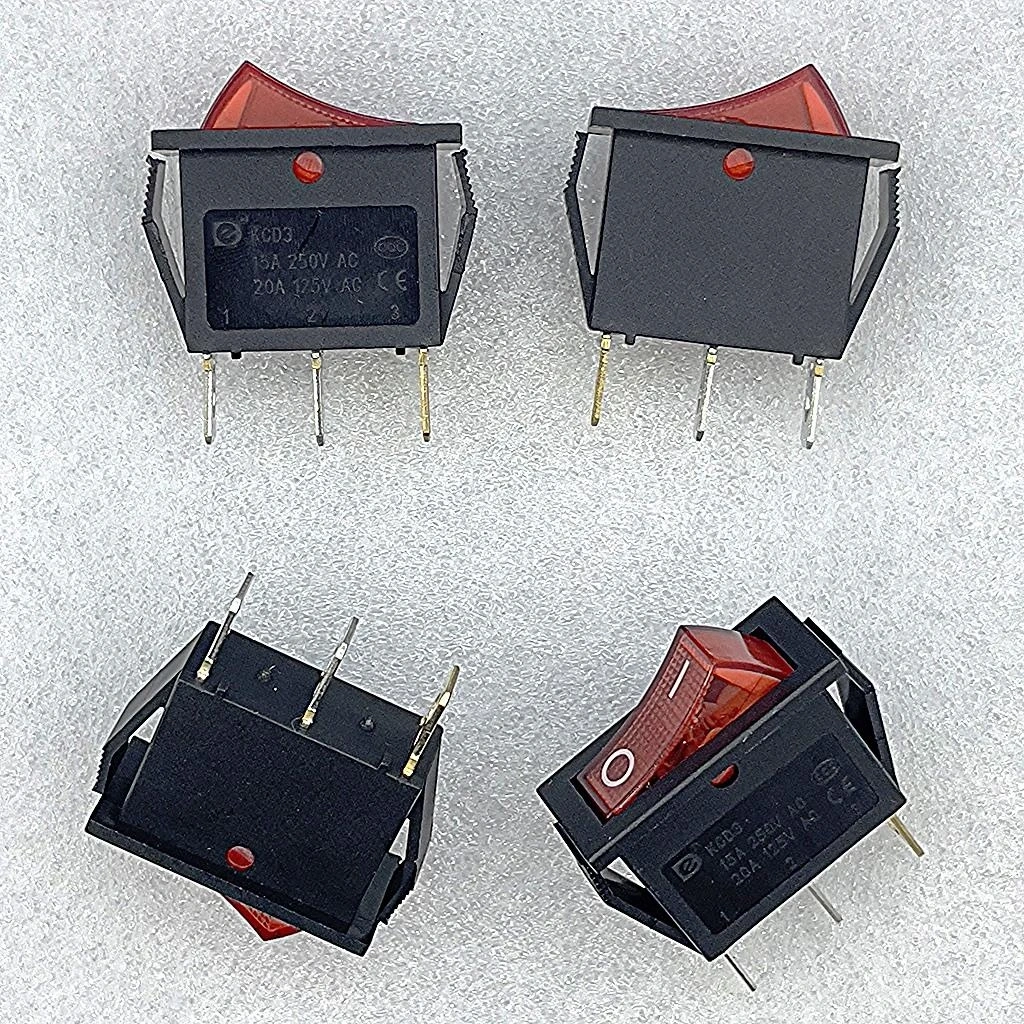

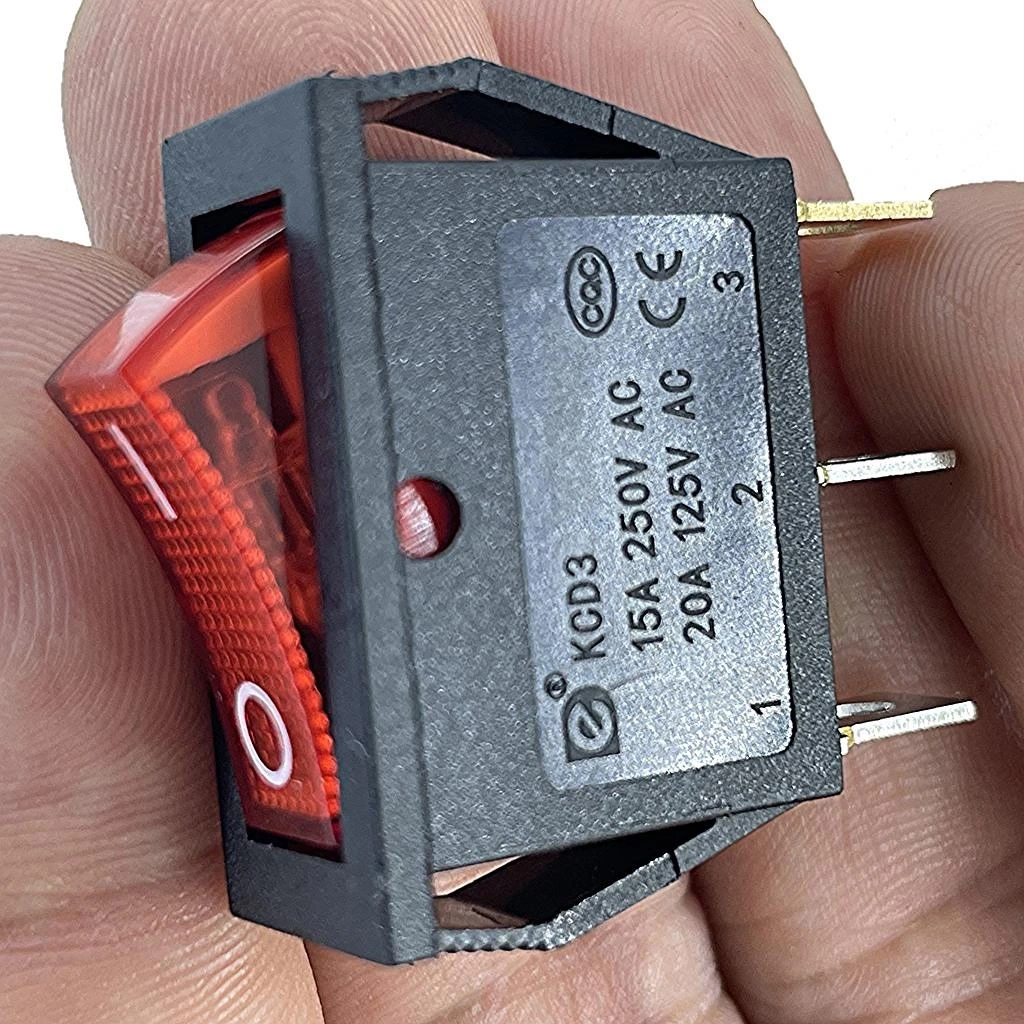

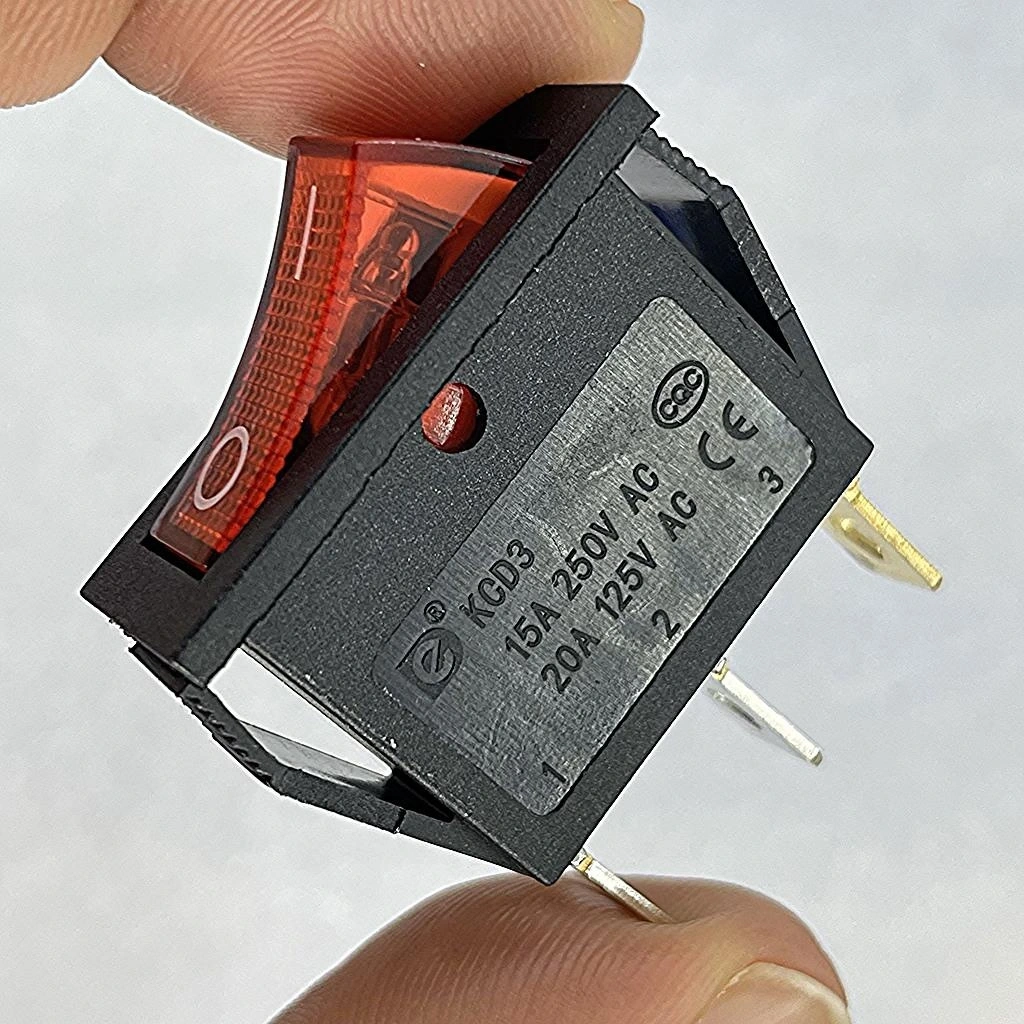

IC-113 Dar Işıklı Anahtar On-Off 3P

IC-113 Dar Işıklı Anahtar ON-OFF 3P

IC-113, aydınlatma özelliğine sahip dar yapılı bir ON-OFF rocker (sallanan) anahtarıdır. Elektrik devrelerinin açma ve kapama düğmeleri yönetilirken görsel geri bildirimi sağlayan bir eleman kontroldür. Özellikle kompakt tasarımlı cihazlar ve panolar için idealdir.

IC-113 Dar Işıklı Anahtar, kompakt boyutu ve entegre LED göstergesi ile elektronik projeleriniz için ideal bir kontrolcüdür. ON-OFF konfigürasyonu ve 3 pinli (3P) yapısı ile sınırlı alanlarda bile cihazlarınızın açık/kapalı durumunu görsel olarak belirten bu anahtar, kullanıcı dostu bir kontrol deneyimi sunar.

Alan tasarrufu sağlayan görsel geri bildirimli bir anahtar mı arıyorsunuz? IC-113 Dar Işıklı Anahtar, 3 pinli yapısı ve entegre LED göstergesi ile dar kontrol panelleri ve sınırlı montaj alanına sahip projelerde mükemmel çözüm sunar. İnce tasarımı sayesinde, yan yana monte edilebilirken bile cihazların çalışma durumunu net şekilde gösterir.

Yüksek kaliteli malzemelerden üretilen bu dar ışıklı anahtar, elektronik cihazlar, kontrol panelleri, ses sistemleri ve kompakt tasarım gerektiren tüm projelerde görsel geri bildirimli açma/kapama kontrolü için mükemmel bir seçimdir.

Teknik Özellikler

Bu bölümde IC-113 Dar Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-113
• Tip: Dar Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Mini Dar Tasarım
• Gösterge: Entegre LED Işık
• Boyutlar: Yaklaşık 13x8mm (ön panel)
• Montaj Deliği: Yaklaşık 6mm (yuvarlak)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• LED Çalışma Voltajı: 12V DC (Doğru Akım)
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• LED Rengi: Kırmızı veya Yeşil (modele göre değişebilir)
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-113 dar ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Ultra Kompakt Tasarım: Minimum alan gerektiren dar yapı.
• Görsel Geri Bildirim: LED ışık ile açık/kapalı durumu anında görme.
• 3 Pin Tasarım: Anahtar ve ışık kontrolü için ayrı bağlantı imkanı.
• Alan Tasarrufu: Dar tasarımla yan yana montaj imkanı.
• Kolay Durum Tespiti: Karanlık ortamlarda bile cihaz durumunu kontrol edebilme.
• Basit Kullanım: ON-OFF yapısı ile kolay ve anlaşılır işlev.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +60°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 30,000+ işlem döngüsü ile dayanıklılık.
• Profesyonel Görünüm: LED göstergesi ile cihazlara estetik değer katma.

İdeal Kullanım Alanları

Bu dar ışıklı anahtar birçok farklı uygulamada kullanım için uygundur.

• Dar Kontrol Panelleri: Çok sayıda kontrolün olduğu kompakt paneller
• Ses Sistemleri: Stüdyo ekipmanları ve DJ kontrolleri
• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Taşınabilir Cihazlar: Kompakt yer gerektiren pil beslemeli ekipmanlar
• Test Ekipmanları: Çok fonksiyonlu ölçüm ve test cihazları
• Araç Modifikasyonları: Dar konsollarda aksesuar kontrolü
• Bilgisayar Modding: Kasa modifikasyonları ve fan kontrolleri
• Rack Mount Ekipmanlar: 19 inç ekipman raflarındaki kontrol üniteleri
• Endüstriyel Kontrol Üniteleri: Kompakt kontrol arayüzleri
• Sınırlı Alan Uygulamaları: Minimum yer kaplayan her türlü proje

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

3 Pin Bağlantı Yapısı ve LED Gösterge Sistemi

IC-113 dar ışıklı anahtarın 3 pin yapısı ve LED gösterge sisteminin çalışma prensibi.

IC-113 dar ışıklı anahtarın en önemli özelliklerinden biri, 3 pinli bağlantı yapısı ve entegre LED gösterge sistemidir.

3 Pin Bağlantı Yapısı:

3 pinli yapı, anahtarın iki temel fonksiyonu için ayrı bağlantılar sunar:

• Pin 1-2: Anahtar kontağı (ON/OFF devre kontrolü)
• Pin 3: LED gösterge bağlantısı (ortak negatif veya pozitif hat)

Bu yapı, anahtarın açma/kapama fonksiyonu ile gösterge ışığının ayrı devrelerden kontrol edilebilmesine olanak tanır. Böylece, farklı voltaj seviyeleri ve kontrol sistemleri ile entegrasyon kolaylaşır.

LED Gösterge Sistemi:

Entegre LED gösterge sistemi, anahtarın ve kontrol ettiği cihazın durumunu görsel olarak bildirir:

• Yanar Durum: Genellikle anahtarın ON konumunda olduğunu gösterir.
• Söner Durum: Genellikle anahtarın OFF konumunda olduğunu gösterir.

LED, genellikle 12V DC gerilimle çalışır ve minimal akım çeker. Bu sayede, uzun süreli kullanımda bile enerji tüketimi düşüktür. LED rengi modele göre kırmızı veya yeşil olabilir; kırmızı genellikle güç/aktif durumu, yeşil ise hazır/güvenli durumu göstermek için kullanılır.

Bağlantı Şeması:

Tipik bir bağlantı senaryosunda:

• Anahtar kontakları (Pin 1-2) kontrol edilecek devreye seri olarak bağlanır.
• LED pini (Pin 3), 12V DC güç kaynağına ve uygun bir direnç üzerinden pozitif veya negatif hatta bağlanır.

LED ve anahtar fonksiyonlarını senkronize etmek için, anahtar kontağı genellikle LED'in güç kaynağını da kontrol eder. Böylece, anahtar ON konumuna getirildiğinde LED otomatik olarak yanar, OFF konumunda ise söner.

Dar Tasarım ve Kompakt Panel Avantajları

IC-113 dar ışıklı anahtarın kompakt boyutunun sağladığı avantajlar ve alan tasarrufu özellikleri.

IC-113 dar ışıklı anahtar, standart boyutlu anahtarlara kıyasla çok daha kompakt tasarımı ile çeşitli avantajlar sunar. Özellikle alan kısıtlaması olan projelerde kritik önem taşır.

• Alan Tasarrufu ve Optimizasyonu:
  Standart anahtarlara göre çok daha az genişlik gerektirir, böylece aynı panel alanında daha fazla kontrol elemanı yerleştirilebilir. 6mm montaj deliği, standart anahtarların genellikle gerektirdiği 12mm'lik deliğe kıyasla minimal panel hasarı ve kolay entegrasyon imkanı sağlar. Dar tasarımı, özellikle rack tipi ekipmanlar, kompakt cihazlar ve mini kontrol panelleri için kritik alan avantajı sunar. Yan yana dizildiğinde, tam fonksiyonlu ancak minimal boyutlu kontrol panelleri oluşturulabilir.
• Çok Fonksiyonlu Kontrol Panelleri:
  Dar tasarım, çok sayıda kontrol elemanını küçük bir alana yerleştirme imkanı verir. Test ekipmanları, ses kontrolörleri ve endüstriyel panellerde işlev yoğunluğunu artırır. Tek bir panel üzerinde birden fazla cihaz veya devrenin bağımsız kontrolüne olanak tanır. Modüler sistemlerde, her modül için ayrı kontrol imkanı sunarak, kompakt ama kapsamlı kontrol arayüzleri oluşturulabilir. Dar tasarımına rağmen, LED göstergesi sayesinde her anahtarın durumunu net şekilde gösterir.
• Profesyonel Görünüm ve Fonksiyonellik:
  Dar tasarım ve LED gösterge kombinasyonu, profesyonel ve modern bir görünüm sağlar. Alan kısıtlaması olan projelerde bile, görsel geri bildirim imkanından ödün vermeden kontrol sağlar. Karanlık ortamlarda bile her anahtarın durumunu görme imkanı sunar. Yan yana monte edildiğinde bile, her anahtarın işlevi ve durumu açıkça görülebilir. Kullanıcı deneyimini zenginleştiren bir kontrol arayüzü oluşturur.
• Montaj ve Entegrasyon Kolaylığı:
  Küçük 6mm montaj deliği, panel üzerinde minimum hasar ve kolay delik açma imkanı sağlar. İnce paneller ve plastik muhafazalarda bile güvenli montaj olanağı sunar. Kısıtlı arka alan bulunan cihazlarda, cihaz içinde minimum yer kaplar. Dar tasarım, birden fazla anahtarın yan yana montajında bile, panel sağlamlığını koruyarak yapısal bütünlük sağlar. 3 pin bağlantısı sayesinde, hem kontrol hem durum gösterge fonksiyonu tek bir kompakt komponentte birleştirilir.

Görsel Geri Bildirim ve Ergonomi

IC-113 dar ışıklı anahtarın LED göstergesinin sağladığı görsel geri bildirim ve ergonomik avantajları.

IC-113 dar ışıklı anahtar, kompakt boyutuna rağmen sağladığı LED göstergesi ile kullanıcı deneyimini önemli ölçüde geliştiren ergonomik bir kontrol elemanıdır.

• Anlık Durum Bildirimi:
  LED gösterge, cihazın çalışma durumunu anında görsel olarak bildirir. Kullanıcı, cihazın açık veya kapalı olduğunu hemen görebilir. Bu özellik, özellikle birden fazla cihazın olduğu karmaşık sistemlerde büyük kolaylık sağlar. Dar kontrol panellerinde yan yana dizilmiş çok sayıda anahtar olduğunda, her birinin durumunu açıkça gösterir. Görsel bildirim, gürültülü ortamlarda veya işitme engelli kullanıcılar için önemli bir avantajdır.
• Karanlık Ortamlarda Kullanım:
  LED gösterge, özellikle karanlık veya loş ışıklı ortamlarda büyük avantaj sağlar. Gece çalışmalarında, anahtarın konumunu kolayca görebilme imkanı verir. Karanlık stüdyolar, gece çalışan laboratuvarlar veya gece sürüşlerinde kritik öneme sahiptir. Kompakt panellerde bile, her anahtarın durumunu uzaktan görebilme imkanı sağlar. Minimum alan kullanan dar tasarımıyla birleştiğinde, karanlık ortamlarda bile optimum kontrol arayüzü sunar.
• Ergonomik Kullanıcı Arayüzü:
  Dar boyutu ve LED göstergesi, kullanıcı hatalarını minimize eden ergonomik bir arayüz oluşturur. Yan yana dizilmiş anahtarların durumunu kolayca ayırt etme imkanı sağlar. Özellikle çok fonksiyonlu panellerde, hangi sistemlerin aktif olduğunu anında görme avantajı sunar. Kullanıcının, panel üzerinde göz gezdirerek tüm sistemlerin durumunu hızlıca değerlendirmesine olanak tanır. Dar tasarımına rağmen, standart parmak ergonomisine uygun kullanım sunar.
• Güvenlik ve Kullanıcı Dostu Tasarım:
  LED gösterge, güvenlik açısından kritik sistemlerde, cihazın aktif olduğunu açıkça göstererek uyarı sağlar. Yanlışlıkla açık bırakılan cihazların fark edilmesini kolaylaştırır, böylece enerji tasarrufu ve güvenlik artar. Karmaşık panel tasarımlarında, kullanıcının doğru anahtarı bulmasını kolaylaştırır. Acil durumlarda, hızlı ve doğru müdahale için görsel referans noktaları oluşturur. Kullanıcıların, minimal alan kullanan kontrol panellerinde bile, sistemlerin durumunu sezgisel olarak anlamasını sağlar.

Elektronik Hobi Projeleri ve DIY Uygulamaları

IC-113 dar ışıklı anahtarın elektronik hobi projeleri ve DIY uygulamalarındaki kullanımı.

IC-113 dar ışıklı anahtar, elektronik hobi projeleri ve DIY uygulamalarında hem fonksiyonel hem de estetik avantajlar sağlayan kompakt bir komponenttir.

• Arduino ve Mikrodenetleyici Projeleri:
  Arduino ve diğer mikrodenetleyici projelerinde, güç kontrolü ve durum göstergesi olarak kullanılır. Proje kutularında minimum alan kullanarak, güç durumunun görsel olarak izlenmesini sağlar. Çok fonksiyonlu DIY cihazlarda, farklı alt sistemlerin kontrolü için yan yana monte edilebilir. Robotik projelerde, çeşitli fonksiyonları ve sensörleri açıp kapatmak için kullanılır. LED göstergesi, projenin çalışma durumunu kullanıcıya bildiren profesyonel bir arayüz oluşturur.
• Ses ve Müzik Elektronik Projeleri:
  DIY amplifikatör projelerinde, güç kontrolü ve durum göstergesi olarak kullanılır. Efekt pedalları ve ses işleme cihazlarında, açık/kapalı durumunu belirten kompakt bir kontrol elemanı olarak hizmet eder. Mikser ve kontrol üniteleri projelerinde, farklı kanalların veya fonksiyonların durumunu gösterir. Dar tasarımı sayesinde, çok kanallı ses kontrollerinde minimal alan kullanımı sağlar. LED göstergesi, karanlık sahne ortamlarında bile cihazın durumunu açıkça gösterir.
• Sınırlı Alan Projeleri:
  Taşınabilir DIY cihazlarda, minimum alan kullanımı ve pil ömrü göstergesi sağlar. Küçük muhafazalı projelerde, LED göstergeli kontrol için ideal çözüm sunar. Modüler DIY sistemlerde, her modülün güç durumunu ayrı ayrı gösterme imkanı verir. Breadboard üzerinde geliştirilen prototip aşamasından, kompakt PCB tasarımına geçişi kolaylaştırır. 6mm montaj deliği, küçük proje kutularında minimal panel hasarı ve kolay entegrasyon sağlar.
• Kullanıcı Deneyimini Geliştiren Özellikler:
  DIY projelerine profesyonel görünüm ve kullanım deneyimi katar. LED göstergesi, projenin fonksiyonel durumunu kullanıcıya bildiren sezgisel bir arayüz oluşturur. Kompakt boyutu, çeşitli fonksiyonlar için birden fazla anahtarın aynı panele entegre edilmesine olanak tanır. 3 pinli yapısı, hem kontrol hem görsel geri bildirim fonksiyonunu tek bir komponentte birleştirir. Hobi projelerinde bile endüstriyel kalite ve güvenilirlik sunar.

Ses Sistemleri ve Stüdyo Ekipmanları

IC-113 dar ışıklı anahtarın ses sistemleri ve stüdyo ekipmanlarındaki uygulama alanları.

IC-113 dar ışıklı anahtar, kompakt boyutu ve görsel geri bildirim özelliği sayesinde, profesyonel ses sistemleri ve stüdyo ekipmanlarında yaygın olarak kullanılan bir kontrol elemanıdır.

• Çok Kanallı Ses Kontrolleri:
  Ses mikserleri ve kontrol ünitelerinde, her kanal için ayrı durum göstergeli kontrol sağlar. Dar tasarımı sayesinde, yan yana dizilerek çok kanallı kontrol panelleri oluşturulabilir. Her kanalın mute, solo veya aktif durumunu görsel olarak gösterir. Stüdyo ortamında, karanlık koşullarda bile her kanalın durumunu net şekilde belirtir. Kullanıcının, geniş kanal sayısına sahip sistemlerde bile hangi kanalların aktif olduğunu kolayca görmesini sağlar.
• Sinyal Yönlendirme ve Mod Seçimi:
  Sinyal yönlendirme panellerinde, farklı kaynak ve hedef arasındaki bağlantıları kontrol eder. A/B seçim panellerinde, hangi girişin veya çıkışın aktif olduğunu gösterir. Efekt loop kontrollerinde, hangi efektlerin devrede olduğunu görsel olarak bildirir. Monitor kontrol sistemlerinde, hangi referans hoparlörün aktif olduğunu gösterir. LED göstergesi, sistemin genel durumunu uzaktan bile değerlendirme imkanı sunar.
• Rack-Mount Ekipmanlar:
  19 inç rack yapısındaki profesyonel ekipmanlarda, kompakt kontrol panelleri oluşturmak için idealdir. Özellikle çok fonksiyonlu sistemlerde, her fonksiyonun ayrı kontrol ve durum göstergesi sağlar. Stüdyo işlem cihazları (processors) ve dinamik kontrollerde (compressors, limiters) mod seçimi için kullanılır. Dar tasarımı, kompakt rack yapılarında bile çok sayıda kontrol elemanı yerleştirme imkanı verir. LED göstergesi, rack dolabında bile ekipmanın çalışma durumunu uzaktan gösterir.
• Profesyonel Avantajlar:
  Profesyonel stüdyo ekipmanlarının kalitesine uygun güvenilir ve uzun ömürlü yapı. İnce detaylara dikkat edilen stüdyo tasarımlarında, estetik ve fonksiyonel bir kontrol elemanı. Karanlık stüdyo ortamlarında, anahtar konumunu kolayca görme imkanı. Çok fonksiyonlu sistemlerde, her fonksiyonun durumunu açıkça gösteren kullanıcı dostu arayüz. Kompakt tasarımı sayesinde, taşınabilir stüdyo ekipmanlarında da kullanım imkanı.

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-113 Dar Işıklı Anahtar (ON-OFF, 3P)
