IC-109A Geniş Işıksız Yaylı Anahtar 6P ON-(ON)

IC-109A Geniş Işıksız Yaylı Anahtar 6P ON-ON

IC-109A, yaylı bir anahtardır ve geniş bir yapıya sahiptir. Genellikle elektrik devrelerinde ON-(ON) anahtarlaması için kullanılır. Işıklı olmayan basit bir tasarıma sahiptir ve yaylı yapısıyla hızlı bir şekilde açma ve kapama işlemlerini gerçekleştirir.

IC-109A Geniş Işıksız Yaylı Anahtar, yaylı (momentary) yapısı ve 6 pinli bağlantı özelliği ile elektronik projeleriniz için ideal bir kontrolcüdür. ON-ON konfigürasyonu, anahtarın merkez konumu olmadan, serbest bırakıldığında son seçili konumda kaldığını gösterir.

Çift konumlu yaylı bir anahtar mı arıyorsunuz? IC-109A Geniş Işıksız Yaylı Anahtar, ON-ON konfigürasyonu ve 6 pinli (6P) yapısı ile iki farklı konum arasında hızlı geçiş sağlayan güçlü bir kontrolcüdür. Çift kutuplu yapısı sayesinde aynı anda iki bağımsız devreyi kontrol etme imkanı sunar.

Yüksek kaliteli malzemelerden üretilen bu yaylı anahtar, sinyal yönlendirme, mod seçimi, çift devre kontrolü ve yüksek frekanslı geçiş gerektiren tüm projelerde güvenli ve ergonomik bir çözüm sağlar.

---

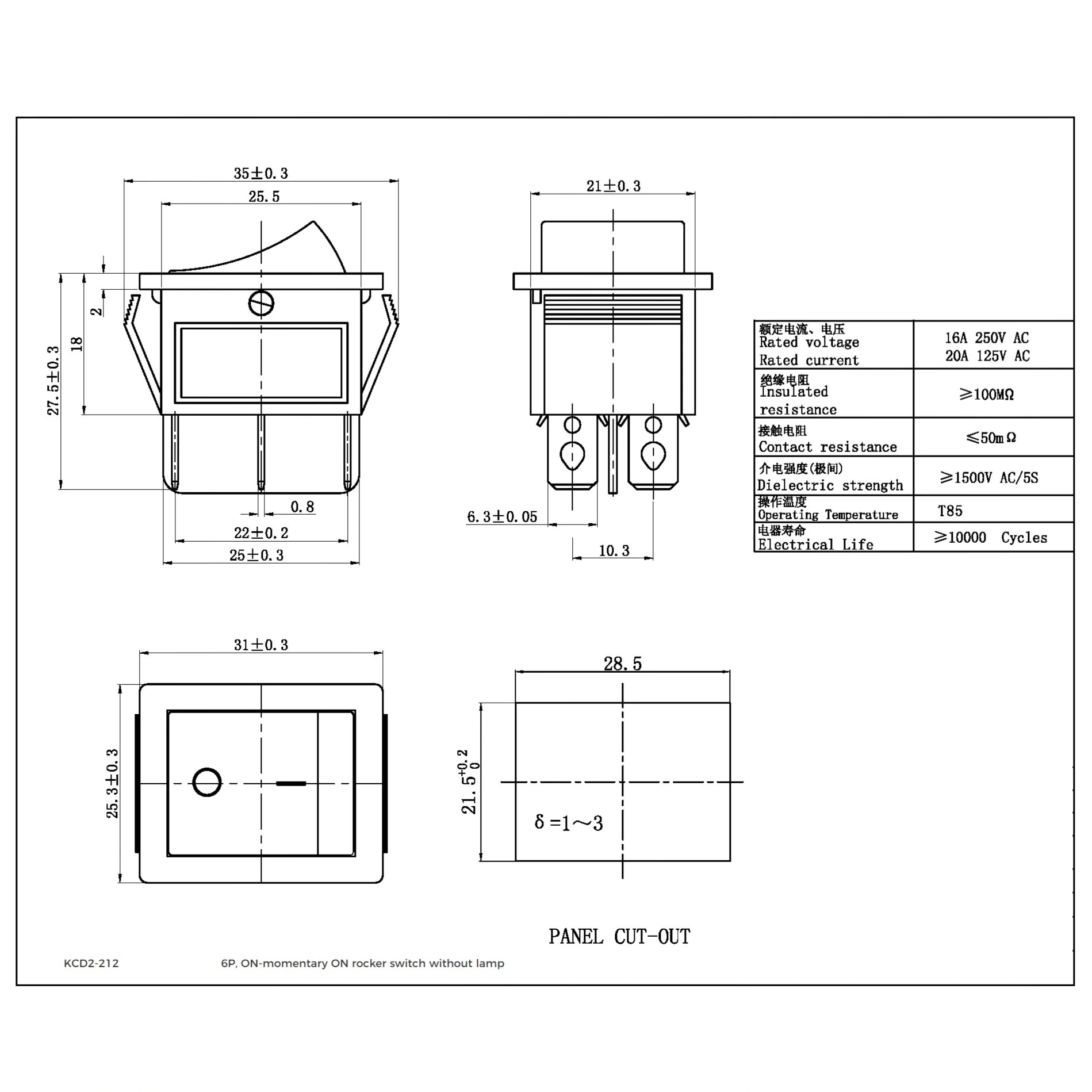

Teknik Özellikler

IC-109A Geniş Işıksız Yaylı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-109A
• Tip: Geniş Işıksız Yaylı Anahtar
• Çalışma Tipi: ON-ON (Yaylı Çift Konum)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Geniş Tasarım
• Yay Mekanizması: Manuel Geçiş, Yaysız Konum Tutma
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-109A geniş ışıksız yaylı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Yaylı Geçiş Mekanizması: İki konum arasında hızlı geçiş sağlama.
• Konum Hafızası: Bırakıldığında son seçili konumda kalma.
• Çift Kutuplu Yapı: Aynı anda iki bağımsız devreyi kontrol edebilme.
• Hızlı Mod Seçimi: Sistemler arası geçişlerde anında değişim.
• Ergonomik Tasarım: Rahat kullanım için geniş anahtar yüzeyi.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +60°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Çok Yönlü Kullanım: Çeşitli uygulamalarda çift devre kontrol esnekliği.

---

İdeal Kullanım Alanları

Bu geniş ışıksız yaylı anahtar birçok farklı uygulamada kullanım için uygundur.

• Sinyal Yönlendirme: Audio/video sistemlerde sinyal seçimi
• Mod Seçimi: Elektronik cihazlarda çalışma modu değiştirme
• Çift Devre Kontrolü: İki bağımsız sistemi birlikte veya ayrı kontrol etme
• Test Ekipmanları: Ölçüm kaynağı ve parametreleri arasında geçiş
• Elektronik Müzik Ekipmanları: Efekt seçimi ve kanal değiştirme
• Stüdyo ve Yayın Ekipmanları: A/B sinyal karşılaştırma ve seçimi
• Telekomunikasyon Sistemleri: Hat ve kanal değiştirme
• Laboratuvar Enstrümanları: Parametre ve ölçüm kaynağı değiştirme
• Güvenlik Sistemleri: Mod ve alarm konfigürasyon seçimi
• Endüstriyel Kontrol Sistemleri: İkili durum değişikliği gerektiren işlemler

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

ON-ON Yapısı ve 6 Pinli Bağlantı Özellikleri

IC-109A geniş yaylı anahtarın ON-ON yapısı ve 6 pinli bağlantı şemasının sağladığı avantajlar.

IC-109A geniş yaylı anahtarın en önemli özelliği, ON-ON çalışma yapısı ve 6 pinli DPDT bağlantı şemasıdır.

ON-ON Çalışma Yapısı:

ON-ON yapısı, anahtarın iki konumlu olduğunu belirtir:

• İlk ON Konumu: Anahtar bir tarafa basıldığında aktif olur.
• İkinci ON Konumu: Anahtar diğer tarafa basıldığında aktif olur.

Bu yapıda, merkez (nötr) konum bulunmaz. Anahtar her zaman iki aktif konumdan birinde bulunur ve son bırakıldığı konumda kalır. Bu özellik, iki farklı fonksiyon veya mod arasında hızlı geçiş gerektiren uygulamalar için idealdir.

6 Pinli DPDT Bağlantı Yapısı:

DPDT (Çift Kutuplu Çift Yönlü) yapısı, iki bağımsız SPDT (Tek Kutuplu Çift Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı ortak girişin (COM), her biri iki farklı çıkışa yönlendirilmesini sağlar.
• Anahtar konumu değiştiğinde, her iki devre aynı anda ve aynı yönde değişir.

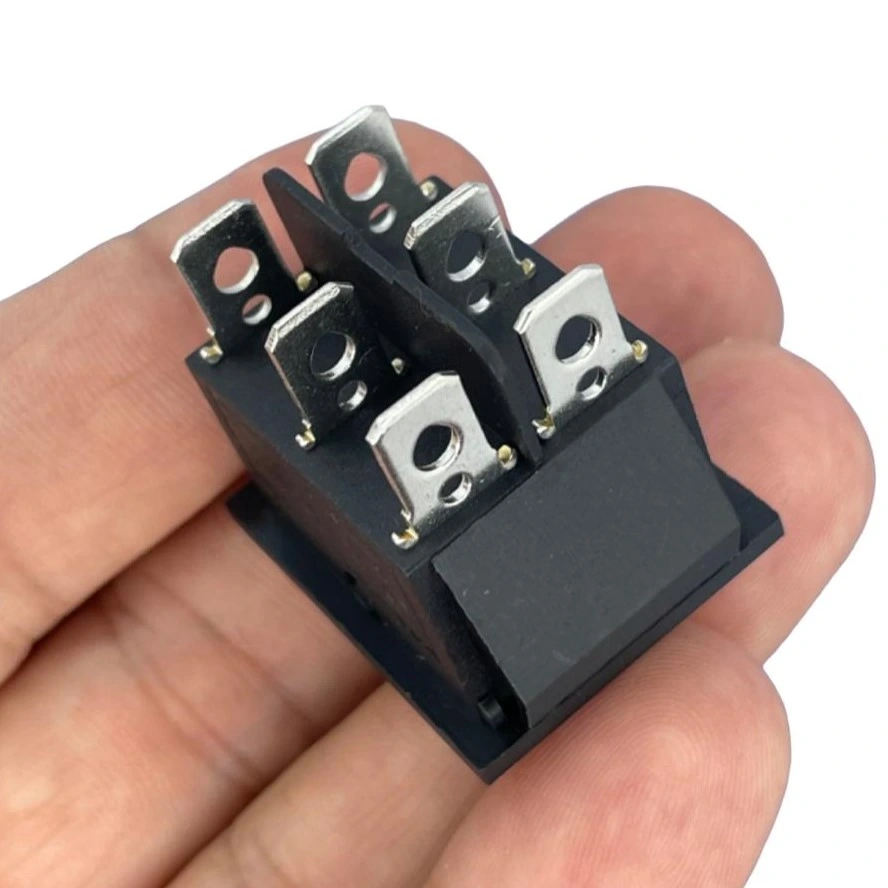

Pin Düzeni ve Bağlantı Şeması:

6 pinli yapı, aşağıdaki terminal düzenine sahiptir:

• Orta Pinler (COM): İki adet ortak bağlantı noktası (1 ve 4)
• Üst Pinler: İlk ON konumunda aktif olan bağlantılar (2 ve 5)
• Alt Pinler: İkinci ON konumunda aktif olan bağlantılar (3 ve 6)

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    2   5
    |   |
    1   4
    |   |
    3   6

Bu bağlantı yapısı, tek anahtarla iki bağımsız devreyi kontrol etme imkanı sağlayarak, devre tasarımında esneklik ve alan tasarrufu sunar.

---

Sinyal Yönlendirme ve Mod Seçimi Uygulamaları

IC-109A geniş yaylı anahtarın sinyal yönlendirme ve mod seçimi uygulamalarındaki kullanımı.

IC-109A geniş yaylı anahtar, ON-ON yapısı ve DPDT bağlantı şeması sayesinde, sinyal yönlendirme ve mod seçimi uygulamalarında ideal bir kontrol elemanıdır.

Audio/Video Sinyal Yönlendirme:

Ses ve görüntü sistemlerinde, farklı sinyal kaynakları arasında geçiş için mükemmel bir çözüm sunar:

• A/B sinyal kaynağı seçimi için pratik kontrol sağlar.
• Ses sistemlerinde, farklı girişler arasında hızlı geçiş imkanı verir.
• Stüdyo ekipmanlarında, referans sinyaller arasında karşılaştırma yapma olanağı sunar.
• Yayın sistemlerinde, yedek hat ve ana hat arasında hızlı değişim sağlar.

6 pinli yapısı, stereo ses sinyallerinin (sol ve sağ kanal) aynı anda yönlendirilmesine olanak tanır.

Elektronik Cihazlarda Mod Seçimi:

Çeşitli elektronik cihazlarda, farklı çalışma modları arasında geçiş için ideal bir kontrol elemanıdır:

• Test cihazlarında, ölçüm parametreleri arasında geçiş sağlar.
• Güç kaynaklarında, voltaj veya akım modu seçimi için kullanılır.
• İşlem cihazlarında, farklı işleme algoritmaları arasında değişim sunar.
• Efekt işlemcilerinde, farklı efekt tipleri arasında geçiş sağlar.

ON-ON yapısı, operatörün iki mod arasında hızlı ve kesin geçiş yapmasına olanak tanır.

Müzik ve Ses Ekipmanları:

Müzik elektronikleri ve ses ekipmanlarında yaygın kullanım alanları:

• Gitar amplifikatörlerinde, temiz/distortion kanal seçimi
• Mikser konsollarında, monitor yönlendirme ve yolları değiştirme
• Efekt pedallarında, bypass/aktif mod seçimi
• DJ ekipmanlarında, A/B kaynakları arasında geçiş
• Elektronik müzik aletlerinde, farklı ses bankaları arasında değişim

Ergonomik tasarımı, performans sırasında bile kolay ve güvenilir mod değişimi sağlar.

Telekomunikasyon ve Veri Sistemleri:

Telekomunikasyon ve veri sistemlerinde sağladığı avantajlar:

• İletişim hatları arasında manuel geçiş kontrolü
• Ağ bağlantıları ve yönlendirme seçenekleri
• Ana/yedek sistem seçimi
• Test ve normal işletim modları arasında geçiş
• Sinyal izleme ve yönlendirme kontrolleri

6A akım kapasitesi ve güvenilir kontak yapısı, kritik sistemlerde bile güvenilir çalışma sunar.

---

Çift Devre Kontrolü ve Uygulama Esnekliği

IC-109A geniş yaylı anahtarın çift devre kontrolünde sağladığı esneklik ve uygulama avantajları.

IC-109A geniş yaylı anahtar, DPDT yapısı sayesinde, tek bir kontrol elemanı ile iki bağımsız devreyi aynı anda yönetme imkanı sunar. Bu özellik, çeşitli uygulamalarda önemli tasarım esnekliği sağlar.

İki Bağımsız Devrenin Senkronize Kontrolü:

Tek anahtarla iki ayrı devrenin eşzamanlı kontrolünün avantajları:

• Stereo ses sistemlerinde sol ve sağ kanalların birlikte yönlendirilmesi
• İkili güç sistemlerinde, her iki kaynağın aynı anda açılıp kapatılması
• Çift sensör sistemlerinde, sensör seçiminin birlikte değiştirilmesi
• Bilgi işlem sistemlerinde, veri ve kontrol hatlarının senkronize edilmesi
• Yedekli sistemlerde, ana ve yedek birimlerin koordine edilmesi

Bu özellik, kullanıcı hataları ve senkronizasyon sorunlarını minimize ederek sistem güvenilirliğini artırır.

Tersine Lojik Kontrolü:

DPDT yapısının sunduğu bir diğer avantaj, ters lojik kontrolü imkanıdır:

• Bir devre aktifken diğer devrenin pasif olmasını sağlama
• Pozitif ve negatif lojik sistemlerin aynı anda kontrolü
• Normalde açık ve normalde kapalı sistemlerin koordinasyonu
• Çift yönlü hareket kontrolünde, zıt motor sürücülerinin yönetimi
• Emniyet kilitleme sistemlerinde, onay ve engelleme devrelerinin kontrolü

Böylece, karmaşık lojik fonksiyonlar tek bir mekanik kontrol elemanı ile gerçekleştirilebilir.

Test ve Ölçüm Uygulamaları:

Test ve ölçüm ekipmanlarında sağladığı esneklik:

• Ölçüm cihazlarında, referans ve test sinyallerinin karşılaştırılması
• Kalibrasyon sistemlerinde, standart ve test birimlerinin seçimi
• Veri toplama sistemlerinde, farklı giriş kaynaklarının seçilmesi
• Diagnostik ekipmanlarda, normal/test modu değişimi
• Analiz cihazlarında, ölçüm parametrelerinin değiştirilmesi

6 pinli yapısı, test sistemlerinde hassas sinyal yönlendirme ve izolasyon sağlar.

Endüstriyel Kontrol Sistemleri:

Endüstriyel uygulamalarda sağladığı kontrol avantajları:

• Operatör konsollarında, manuel/otomatik mod seçimi
• Güvenlik sistemlerinde, normal/bakım modu değiştirme
• İzleme sistemlerinde, farklı proses parametreleri arasında geçiş
• Kontrol panellerinde, farklı kontrol döngüleri arasında değişim
• Makine ayar ve kalibrasyon fonksiyonlarının kontrolü

Geniş tasarımı ve ergonomik yapısı, endüstriyel ortamlarda bile kolay ve güvenilir kullanım sağlar.

---

Elektronik Müzik ve Stüdyo Ekipmanları

IC-109A geniş yaylı anahtarın elektronik müzik aletleri ve stüdyo ekipmanlarındaki kullanımı.

IC-109A geniş yaylı anahtar, elektronik müzik aletleri ve profesyonel stüdyo ekipmanlarında yaygın olarak kullanılan bir kontrol elemanıdır. ON-ON yapısı ve DPDT bağlantı şeması, bu alanlardaki özel gereksinimlere mükemmel uyum sağlar.

Gitar ve Bas Efekt Sistemleri:

Müzik enstrümanları ve efekt sistemlerindeki kullanım alanları:

• Efekt pedallarında, efekt aktif/bypass seçimi
• Çoklu efekt sistemlerinde, A/B sinyal yolu seçimi
• Gitar amplifikatörlerinde, kanal değiştirme kontrolü
• Custom yapım enstrümanlarda, pickup seçimi ve konfigürasyonu
• Ton kontrol sistemlerinde, farklı filtre devreleri arasında geçiş

Yaylı yapısı, performans sırasında hızlı ve güvenilir mod değişimine olanak tanır.

Stüdyo Mikserleri ve Kontrol Sistemleri:

Profesyonel ses stüdyolarındaki uygulamalar:

• Monitor kontrollerinde, farklı referans hoparlörleri arasında seçim
• Sinyal yönlendirme matrislerinde, giriş/çıkış yapılandırması
• Kanal insert noktalarında, harici cihaz aktivasyonu
• Talkback sistemlerinde, iletişim yönü seçimi
• A/B karşılaştırma testlerinde, farklı sinyal işleme zincirlerinin değerlendirilmesi

6 pinli DPDT yapısı, stereo ses sinyallerinin tek anahtarla kontrolüne olanak tanır.

Elektronik Klavye ve Synthesizer Sistemleri:

Elektronik klavye ve synthesizer uygulamaları:

• Farklı ses bankaları ve preset'ler arasında geçiş kontrolü
• Modülasyon tiplerinin değiştirilmesi
• Osilatör ve dalga formları arasında seçim
• MIDI kanal yönlendirme ve kontrol yapılandırması
• Performans parametreleri arasında hızlı geçiş

Geniş ergonomik tasarımı, sahne performansı sırasında bile kolay kullanım sağlar.

Kayıt ve Yayın Ekipmanları:

Profesyonel kayıt stüdyoları ve yayın sistemlerindeki kullanım alanları:

• Kayıt/izleme mod değişimi
• Ana/yedek sinyal yolu seçimi
• Farklı kodlama formatları arasında geçiş
• On-air/rehearsal mod kontrolü
• Emergency backup sistemleri aktivasyonu

Yüksek güvenilirlik ve uzun ömürlü yapısı, kesintisiz yayın ve kayıt sistemleri için idealdir.

---

Test Ekipmanları ve Laboratuvar Uygulamaları

IC-109A geniş yaylı anahtarın test ekipmanları ve laboratuvar uygulamalarındaki kullanımı.

IC-109A geniş yaylı anahtar, test ekipmanları ve laboratuvar uygulamalarında, hassas sinyal yönlendirme ve mod seçimi için ideal bir kontrol elemanıdır. DPDT yapısı ve ON-ON konfigürasyonu, çeşitli ölçüm senaryolarında önemli avantajlar sağlar.

Elektronik Test ve Ölçüm Cihazları:

Elektronik test ekipmanlarındaki kullanım alanları:

• Multimetrelerde ölçüm tipi seçimi (AC/DC, Voltage/Current)
• Osiloskoplarda tetikleme kaynağı değiştirme
• Sinyal jeneratörlerinde farklı dalga formları arasında geçiş
• Spektrum analizörlerinde ölçüm parametrelerini değiştirme
• LCR metrelerinde test frekansı ve mod seçimi

Düşük kontak direnci (<20mΩ), hassas ölçüm cihazlarında sinyal bütünlüğünü korur.

Kalibrasyon ve Referans Sistemleri:

Kalibrasyon laboratuvarlarındaki uygulamalar:

• Referans standartlar ve test birimleri arasında geçiş
• Kalibrasyon sinyal yollarını değiştirme
• Farklı kalibrasyon noktaları arasında seçim yapma
• Doğrulama ve sertifikasyon testleri arasında geçiş
• Otomatik/manuel kalibrasyon modu seçimi

Yüksek yalıtım direnci (>100MΩ), hassas referans sinyallerin izolasyonunu sağlar.

Bilimsel Araştırma Ekipmanları:

Araştırma laboratuvarlarında kullanılan ekipmanlardaki uygulamalar:

• Analiz cihazlarında numune ve referans arasında geçiş
• Sensör ve dedektörlerin seçimi
• Veri toplama sistemlerinde farklı giriş kanalları arasında değişim
• Optik sistemlerde ışık yolu seçimi
• Nükleer ve parçacık fiziği ekipmanlarında dedektör seçimi

DPDT yapısı, sinyalin gürültüden izole edilmesini sağlayarak ölçüm hassasiyetini artırır.

Endüstriyel Test ve Otomatik Test Ekipmanları (ATE):

Endüstriyel test sistemlerindeki uygulamalar:

• Üretim hattı test sistemlerinde test noktaları arasında geçiş
• PCB ve elektronik kartların fonksiyonel testlerinde sinyal yönlendirme
• Komponent test cihazlarında parametre seçimi
• Otomatik test sekanslarında manuel müdahale kontrolü
• Go/No-Go test sistemlerinde referans değer seçimi

6A akım kapasitesi, test sinyalleri ve düşük güçlü yükler için fazlasıyla yeterlidir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

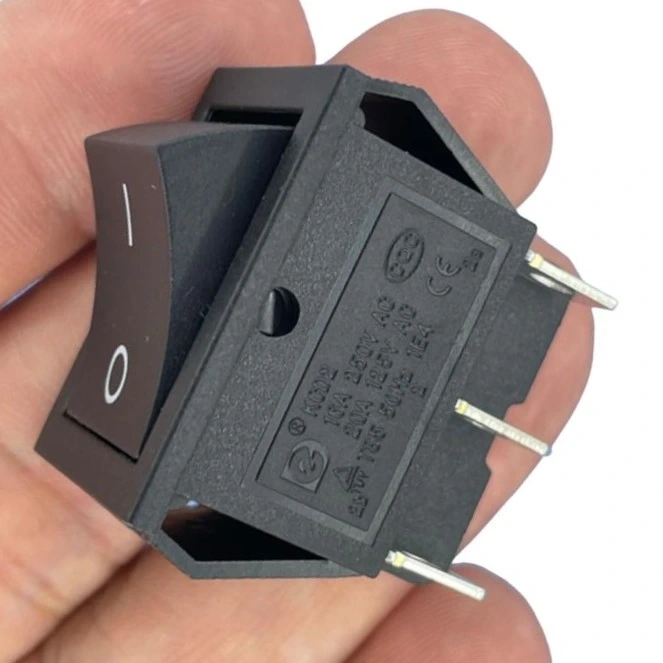

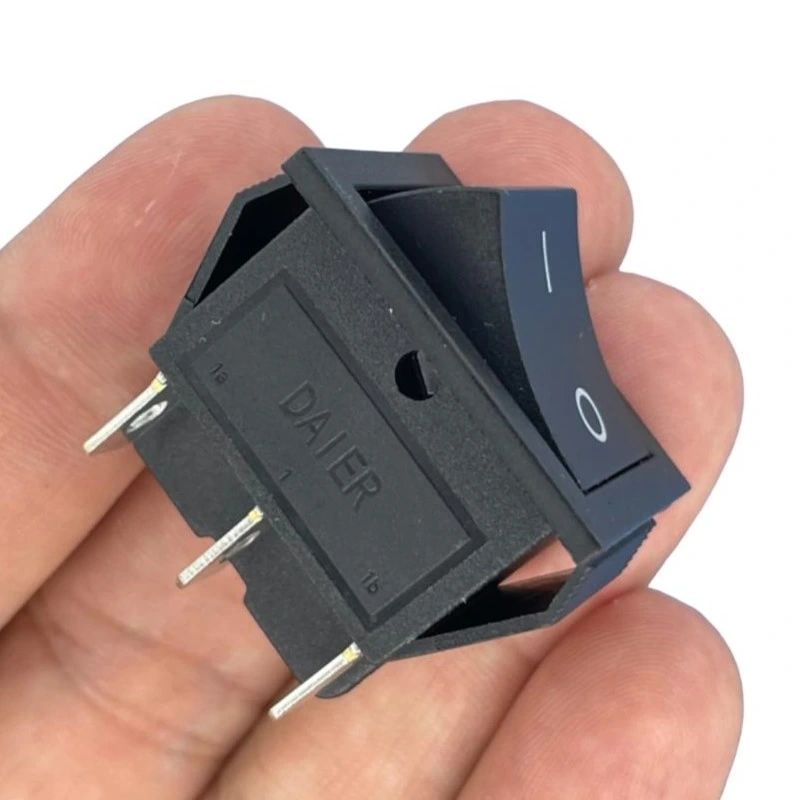

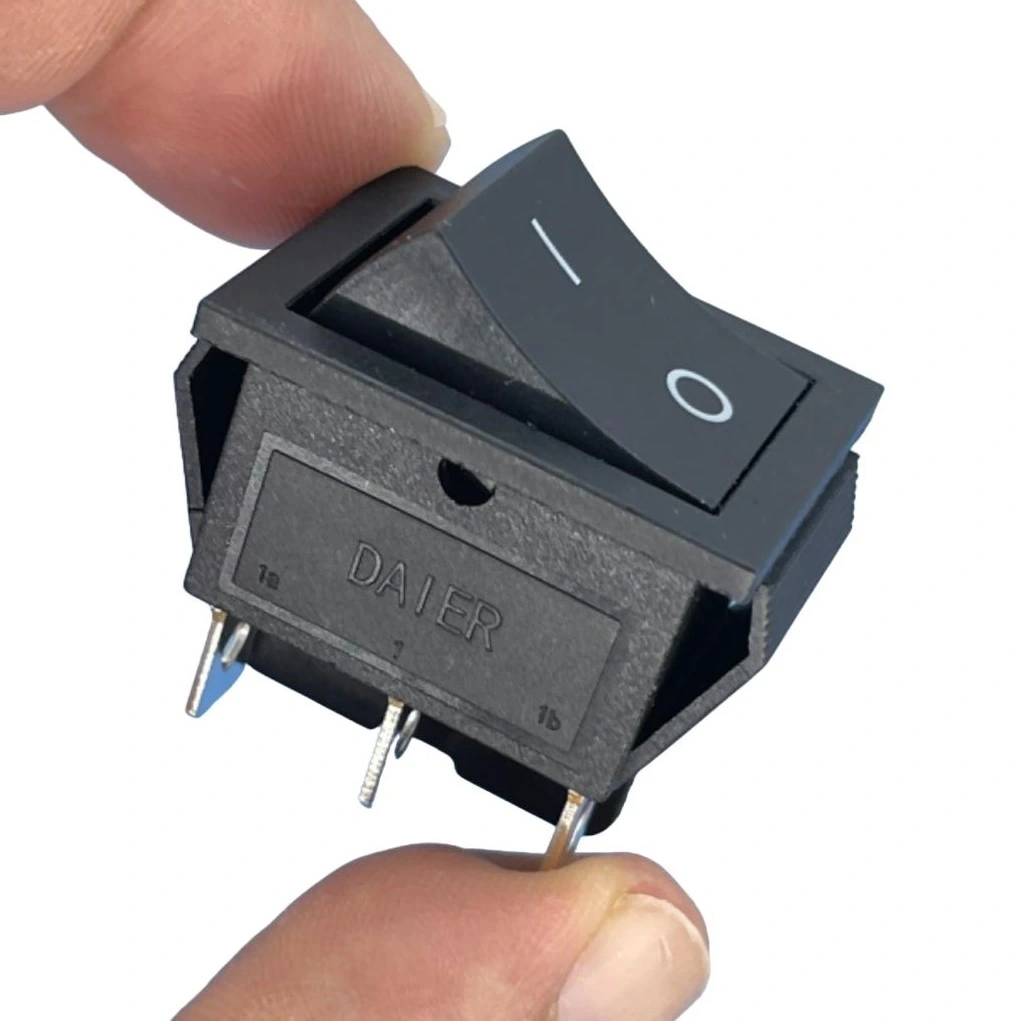

• 1 x IC-109A Geniş Işıksız Yaylı Anahtar (ON-ON, 6P)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
