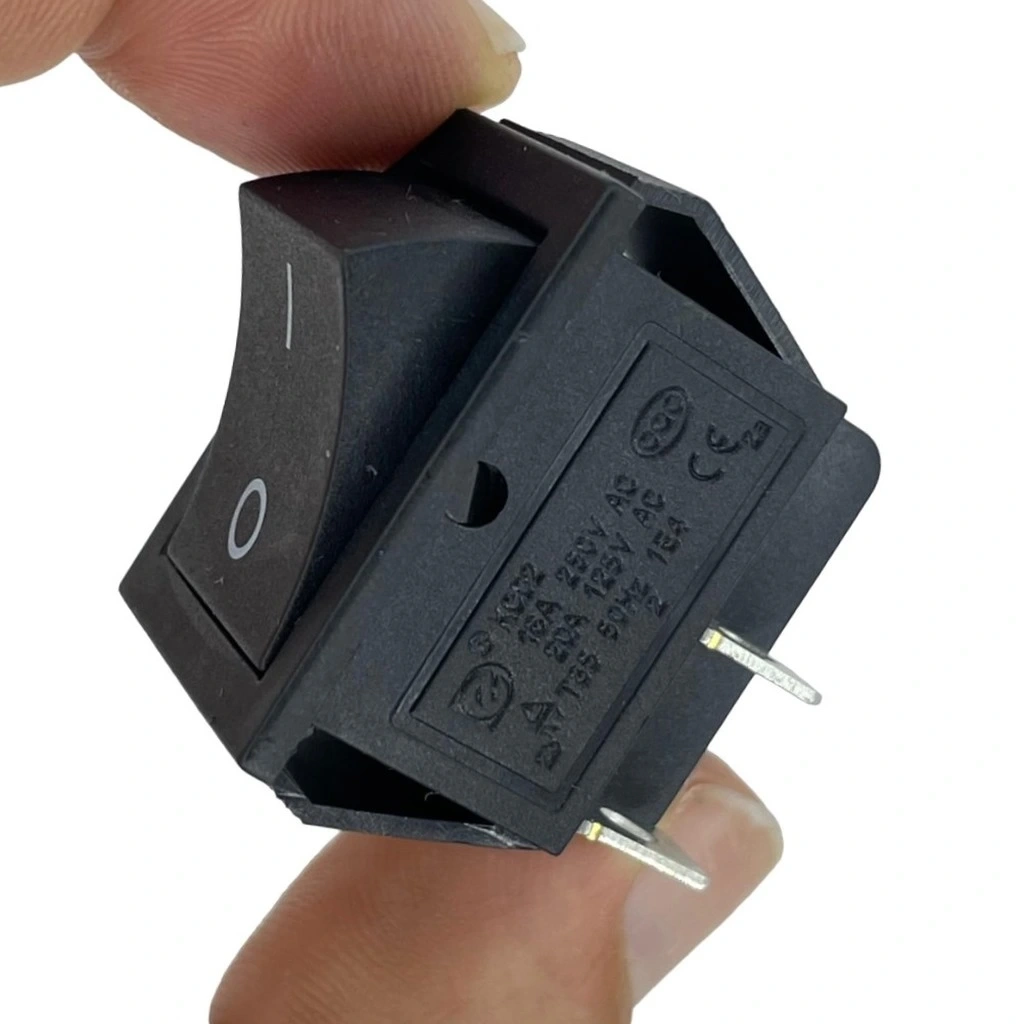

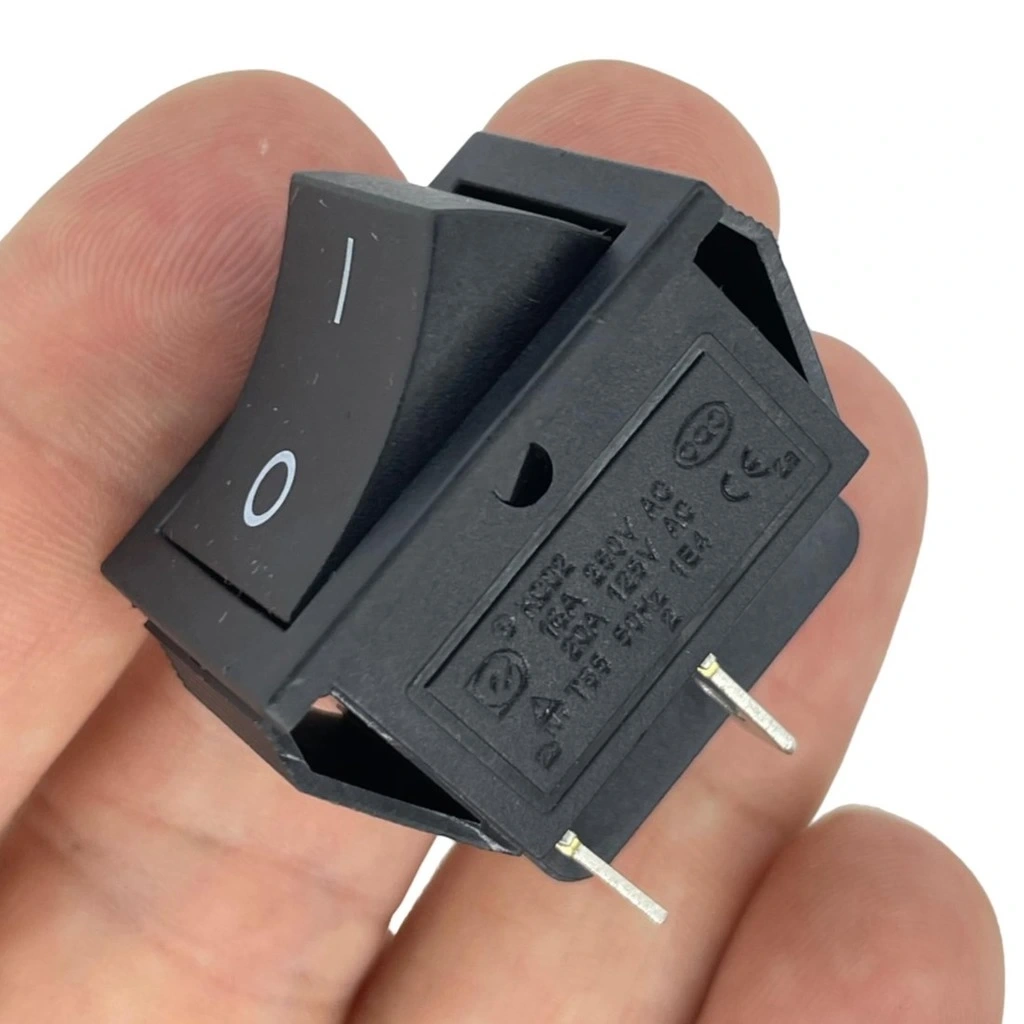

IC-109 Geniş Işıksız Yaylı Anahtar OFF-MOM 4P

IC-109 Geniş Işıksız Yaylı Anahtar OFF-MOM 4P

Bu ürün, elektronik cihazlarda kullanılan bir anahtardır ve OFF-MOM (kapalı-tek anlık açık) işlevine sahiptir. Geniş bir tasarıma sahiptir ve yaylı yapıya sahiptir. Anahtar, basıldığında geçici olarak açık konuma geçer ve ardından yay sayesinde tekrar kapalı konuma döner.

IC-109 Geniş Işıksız YAYLI Anahtar OFF-MOM, geniş boyutu ve yaylı yapısıyla elektronik devrelerde ve çeşitli cihazlarda kullanılan, geçici açma fonksiyonuna sahip dayanıklı bir anahtardır. Geniş uygulama alanı ve kolay kullanımıyla tercih edilir.

IC-109 Geniş Işıksız Yaylı Anahtar, yaylı (momentary) yapısı ve 4 pinli bağlantı özelliği ile elektronik projeleriniz için ideal bir kontrolcüdür. OFF-MOM konfigürasyonu, anahtarın normalde kapalı konumda olduğunu, basıldığında geçici olarak aktif hale geldiğini ve bırakıldığında otomatik olarak kapalı konumuna döndüğünü gösterir.

Geçici aktivasyon sağlayan güvenilir bir anahtar mı arıyorsunuz? IC-109 Geniş Işıksız Yaylı Anahtar, OFF-MOM konfigürasyonu ve 4 pinli (4P) yapısı ile normalde kapalı, basıldığında geçici olarak aktif hale gelen güçlü bir kontrolcüdür. Geniş tasarımı ve ergonomik yapısı sayesinde kolay kullanım imkanı sunar.

Yüksek kaliteli malzemelerden üretilen bu yaylı anahtar, endüstriyel kontroller, güvenlik sistemleri, acil durum aktivasyonları ve geçici kontrol gerektiren tüm projelerde güvenilir ve uzun ömürlü bir çözüm sağlar.

---

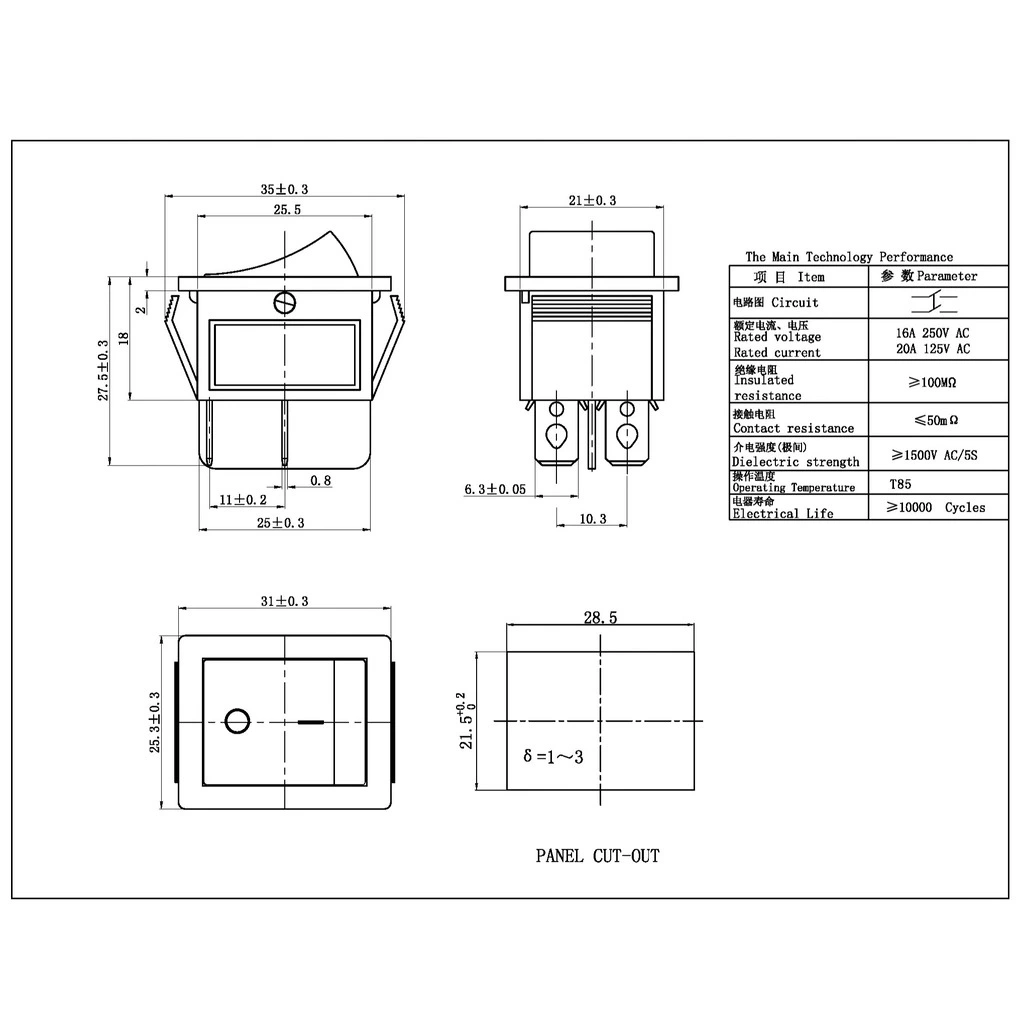

Teknik Özellikler

IC-109 Geniş Işıksız Yaylı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-109
• Tip: Geniş Işıksız Yaylı Anahtar
• Çalışma Tipi: OFF-MOM (Kapalı-Anlık)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Yay Mekanizması: Tek Yönlü Yay Geri Dönüşlü
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-109 geniş ışıksız yaylı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Yaylı Mekanizma: Basıldığında aktif, bırakıldığında otomatik kapanma.
• OFF-MOM Yapısı: Normalde devre dışı, sadece basılı tutulduğunda aktif.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geçici Aktivasyon: Anlık kontrol ve güvenlik uygulamaları için ideal.
• Güvenli Çalışma: Operatör kontrolü bıraktığında otomatik devre kesme.
• Ergonomik Tasarım: Rahat kullanım için geniş anahtar yüzeyi.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +60°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 50,000+ işlem döngüsü ile dayanıklılık.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.

---

İdeal Kullanım Alanları

Bu geniş ışıksız yaylı anahtar birçok farklı uygulamada kullanım için uygundur.

• Acil Durum Aktivasyonu: Anlık alarm ve güvenlik sistemleri
• Motor Geçici Kontrolü: Anlık çalıştırma ve test amaçlı kullanım
• Endüstriyel Kontrol Panelleri: Geçici aktivasyon gerektiren sistemler
• Güvenlik Sistemleri: Operatör varlığı gerektiren kontroller
• Test ve Kalibrasyon: Geçici sinyal ve test aktivasyonları
• Starter Sistemleri: Motor çalıştırma ve ateşleme devreleri
• "Dead Man's Switch" Uygulamaları: Operatör güvenliği gerektiren sistemler
• Sıralı Aktivasyon: Belirli bir sırayla aktive edilmesi gereken sistemler
• Selenoid ve Aktüatör Kontrolü: Geçici hareket kontrolü
• Oyun ve Simülatör Kontrolleri: Anlık komut gerektiren uygulamalar

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

OFF-MOM Yapısı ve Yaylı Mekanizma Özellikleri

IC-109 geniş yaylı anahtarın OFF-MOM yapısı ve yaylı mekanizmasının çalışma prensibi.

IC-109 geniş yaylı anahtarın en önemli özelliği, OFF-MOM çalışma yapısı ve entegre yaylı mekanizmasıdır.

OFF-MOM Çalışma Yapısı:

OFF-MOM yapısı, anahtarın çalışma prensibini tanımlar:

• OFF (Kapalı) Konumu: Anahtarın normal duruş pozisyonu. Bu konumda kontaklar açık (devre kesik) durumdadır.
• MOM (Momentary/Anlık) Konumu: Anahtara basıldığında geçici olarak aktif olan konum. Kontaklar kapanır ve devre tamamlanır. Bırakıldığında otomatik olarak OFF konumuna döner.

Bu yapı, "normalde açık" (normally open) kontak prensibiyle çalışır ve sadece basılı tutulduğu sürece devreyi tamamlar. Bu özellik, geçici aktivasyon gerektiren sistemler için ideal bir kontrol mekanizması oluşturur.

Yaylı Mekanizma Nasıl Çalışır?

Yaylı anahtar mekanizması, şu temel prensiplere göre çalışır:

• Anahtar basılmadığı durumda, iç yay mekanizması kontakları açık (OFF) konumda tutar.
• Anahtara basıldığında, kontaklar kapanır ve devre aktif (ON) hale gelir.
• Basma kuvveti kaldırıldığında, yay mekanizması anahtarı otomatik olarak başlangıç konumuna (OFF) geri döndürür.
• Bu döngü, her basma-bırakma işlemi için tekrarlanır.

Bu mekanizma, anahtarın "momentary" veya "geçici" olarak adlandırılmasının nedenidir - sadece basılı tutulduğu sürece aktif kalır.

Güvenlik ve Kontrol Avantajları:

OFF-MOM yapılı yaylı anahtarın güvenlik açısından önemli avantajları vardır:

• Otomatik Geri Dönüş: Operatör kontrolü bırakır bırakmaz devre otomatik olarak kesilir.
• Sürekli Operatör Denetimi: Sistemin çalışması için operatörün sürekli aktif katılımı gerekir.
• "Dead Man's Switch" Fonksiyonu: Operatörün bilinç kaybı veya dikkatsizliği durumunda sistem otomatik olarak kapanır.
• İstenmeyen Aktivasyonu Önleme: Sürekli basılı tutulması gerektiğinden, yanlışlıkla sürekli açık kalma riski ortadan kalkar.
• Geçici Test ve Kontrol: Sistemleri kısa süreli test etme ve kontrol etme imkanı verir.

Bu güvenlik özellikleri, endüstriyel uygulamalarda, güvenlik sistemlerinde ve hassas kontrol gerektiren operasyonlarda kritik öneme sahiptir.

---

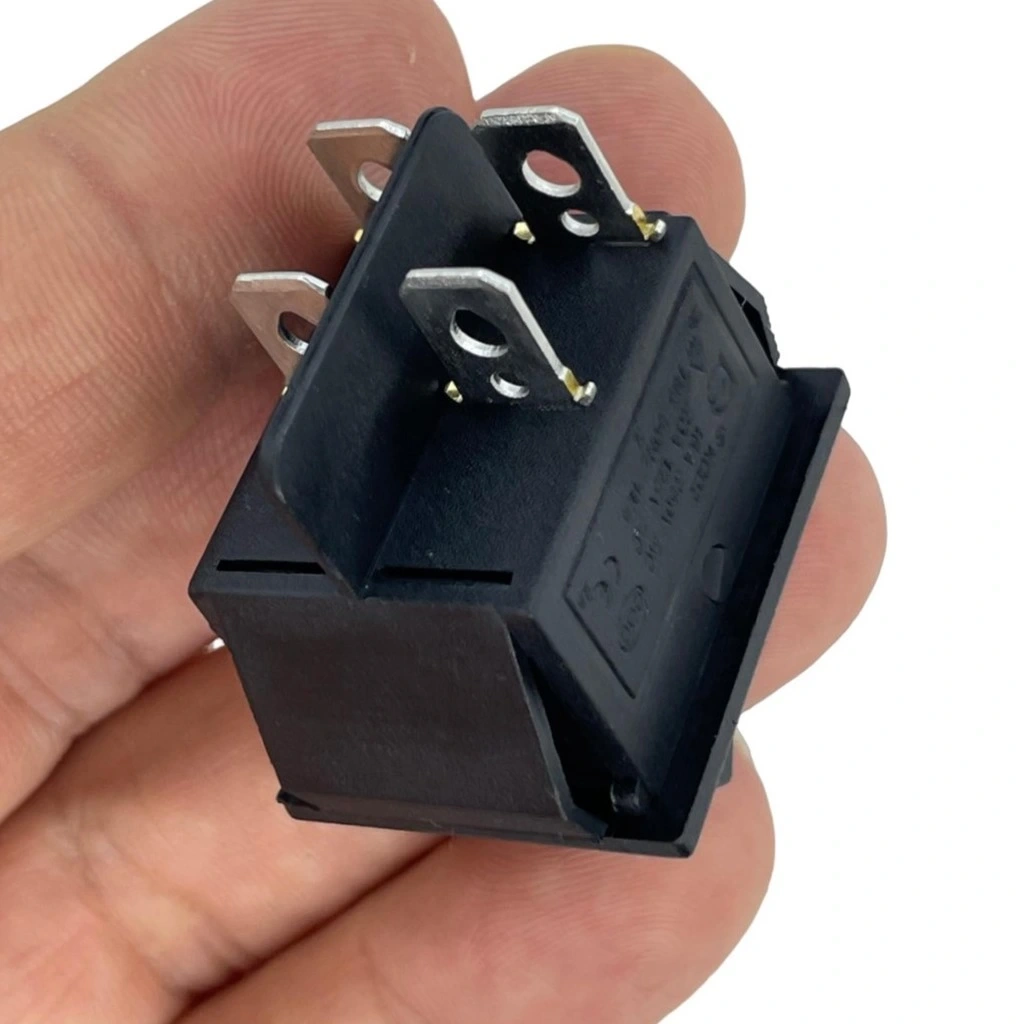

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-109 geniş yaylı anahtarın 4 pin DPST yapısı ve bağlantı şemasının sağladığı avantajlar.

IC-109 geniş yaylı anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli kontrol senaryoları için esneklik ve güvenilirlik sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı bağımsız devre aynı anda kontrol edilebilir.
• Her iki devre de aynı anda açılır veya kapanır, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre sadece "açık" ve "kapalı" konuma sahiptir, alternatif bağlantı yoktur.
• OFF-MOM yapısı ile birleştiğinde, her iki devre de sadece anahtar basılı tutulduğunda aktif olur.

Bu yapı, tek bir kontrol elemanı ile iki bağımsız devreyi güvenli şekilde kontrol etme imkanı sağlar.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

Anahtar OFF konumundayken tüm kontaklar açıktır, basıldığında (MOM konumu) ise 1-2 ve 3-4 kontakları aynı anda kapanır.

Çift Devre Kontrolünün Avantajları:

4 pinli DPST yapısı aşağıdaki kullanım senaryolarına olanak tanır:

• Çift Devre Senkron Kontrolü: İki ayrı devreyi aynı anda aktive etme.
• Güç ve Sinyal Devreleri: Ana güç devresi ile kontrol/sinyal devresini birlikte yönetme.
• Yedekli Güvenlik Sistemleri: Kritik uygulamalarda çift kontak ile güvenilirliği artırma.
• Yüksek Akım Uygulamaları: Paralel bağlantı ile akım taşıma kapasitesini artırma.
• İzolasyon Gerektiren Uygulamalar: Farklı voltaj seviyelerindeki devreleri ayrı ayrı kontrol etme.

Bu özellikler, IC-109 anahtarını hem basit hem de karmaşık kontrol senaryoları için çok yönlü bir çözüm haline getirir.

---

Güvenlik Sistemleri ve Acil Durum Uygulamaları

IC-109 geniş yaylı anahtarın güvenlik sistemleri ve acil durum uygulamalarındaki kullanımı.

IC-109 geniş yaylı anahtar, OFF-MOM yapısı ve yaylı geri dönüş özelliği sayesinde, güvenlik sistemleri ve acil durum uygulamaları için ideal bir kontrol elemanıdır.

"Dead Man's Switch" Uygulamaları:

"Ölü adam anahtarı" prensibi, operatörün sürekli aktif kontrolünü gerektirir:

• Anahtar, operatör tarafından basılı tutulduğu sürece sistemin çalışmasına izin verir.
• Operatörün kontrolü bırakması (bayılma, kaza, dikkatsizlik vb.) durumunda, sistem otomatik olarak güvenli duruma geçer.
• OFF-MOM yapısı bu prensibi mükemmel şekilde uygular, çünkü normal durumu "kapalı"dır.
• 4 pinli DPST yapısı, ana kontrol devresi ile güvenlik devresi gibi iki ayrı sistemi eşzamanlı kontrol eder.

Bu güvenlik mekanizması, özellikle tehlikeli ekipmanların kontrolünde insan hatası riskini azaltır.

Acil Durum Aktivasyon Sistemleri:

Acil durum sistemlerinde kullanım avantajları:

• Alarm sistemlerinin geçici olarak test edilmesi ve kontrol edilmesi
• Acil durum bildirim sistemlerinin aktivasyonu
• Geçici siren ve uyarı sistemleri kontrolü
• Güvenlik kilitleri ve acil durum geçişlerinin kontrolü
• Acil durdurma sistemlerinin test edilmesi

OFF-MOM yapısı, bu tür sistemlerin test edilmesini güvenli hale getirir, çünkü bırakıldığında otomatik olarak devre dışı kalır.

İki El Kontrol Sistemleri:

Endüstriyel güvenlik için iki el kontrol uygulamaları:

• Tehlikeli makinelerde, operatörün her iki elini de güvenli bölgede tutmasını sağlayan sistemler
• İki ayrı OFF-MOM anahtarının aynı anda basılı tutulması gerektiğinde, tehlikeli bölgeye erişim engellenir
• Pres makineleri, kalıp kesme ve sıkıştırma ekipmanları için kritik güvenlik kontrolü
• 4 pinli DPST yapısı, kontrol ve doğrulama devrelerinin ayrı ayrı yönetilmesine olanak tanır

Bu sistemler, endüstriyel güvenlik standartlarında sıklıkla talep edilen koruma önlemleridir.

Geçici Aktivasyon Güvenliği:

Geçici aktivasyon gerektiren güvenlik uygulamaları:

• Güvenlik kapıları ve geçitlerin geçici olarak açılması
• Güvenlik bypass sistemlerinin kontrollü aktivasyonu
• Kısıtlı erişim sistemlerinin geçici olarak devre dışı bırakılması
• Acil tahliye sistemlerinin test edilmesi
• Yetkilendirme gerektiren sistemlerin manuel aktivasyonu

OFF-MOM yapısı, bu tür sistemlerin kontrolsüz şekilde aktif kalmasını önleyerek güvenliği artırır.

---

Endüstriyel Uygulamalar ve Test Sistemleri

IC-109 geniş yaylı anahtarın endüstriyel uygulamalarda ve test sistemlerindeki kullanımı.

IC-109 geniş yaylı anahtar, OFF-MOM yapısı ve 4 pinli DPST bağlantısı sayesinde, endüstriyel uygulamalarda ve test sistemlerinde çeşitli avantajlar sağlar.

Endüstriyel Kontrol Panelleri:

Kontrol panellerinde kullanım avantajları:

• Geçici aktivasyon gerektiren sistemlerin manuel kontrolü
• Otomatik modda çalışan sistemlere geçici manuel müdahale
• Test ve kalibrasyon rutinlerinin başlatılması
• Arıza teşhis modlarının geçici aktivasyonu
• Geniş anahtar yüzeyi, eldivenle çalışan operatörler için bile kolay kullanım sağlar

Bu tür kontroller, endüstriyel ortamlarda operatöre sezgisel ve güvenli bir arayüz sunar.

Test ve Kalibrasyon Sistemleri:

Test ve kalibrasyon uygulamalarındaki avantajları:

• Test sinyallerinin geçici olarak uygulanması
• Kalibrasyon rutinlerinin manuel başlatılması
• Referans değerlerini karşılaştırmak için geçici aktivasyon
• Ölçüm cihazlarının sıfırlama ve ayar işlemleri
• 4 pinli yapı sayesinde hem sinyal hem kontrol devrelerinin eşzamanlı yönetimi

Yaylı yapı, test sinyallerinin kontrollü ve geçici uygulanmasını sağlayarak, hassas ölçüm işlemlerinde avantaj sağlar.

Selenoid ve Aktüatör Kontrolü:

Endüstriyel selenoid ve aktüatör uygulamaları:

• Elektromanyetik valflerin geçici kontrolü
• Pnömatik ve hidrolik silindirlerin selenoid kontrolü
• Kilit mekanizmaları ve güvenlik mandallarının aktivasyonu
• Elektromanyetik kapı ve geçiş kontrolü
• Mekanik pozisyonlama sistemlerinin geçici hareketi

OFF-MOM yapısı, bu tür sistemlerin kontrollü ve güvenli şekilde aktive edilmesini sağlar.

Starter ve Ateşleme Sistemleri:

Motor starter ve ateşleme uygulamaları:

• Motor marş sistemlerinin manuel aktivasyonu
• Jeneratör çalıştırma kontrolü
• Yardımcı güç üniteleri ve backup sistemlerin başlatılması
• Ateşleme ve ignasyon sistemlerinin test edilmesi
• 4 pinli DPST yapısı, hem ana güç hem kontrol devrelerini aynı anda yönetir

Bu tür uygulamalarda, anahtarın yaylı yapısı, sistemin sürekli çalışır durumda kalmasını önler ve güvenliği artırır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-109 Geniş Işıksız Yaylı Anahtar (OFF-MOM, 4P)
• 1 x Montaj Somunu

---
