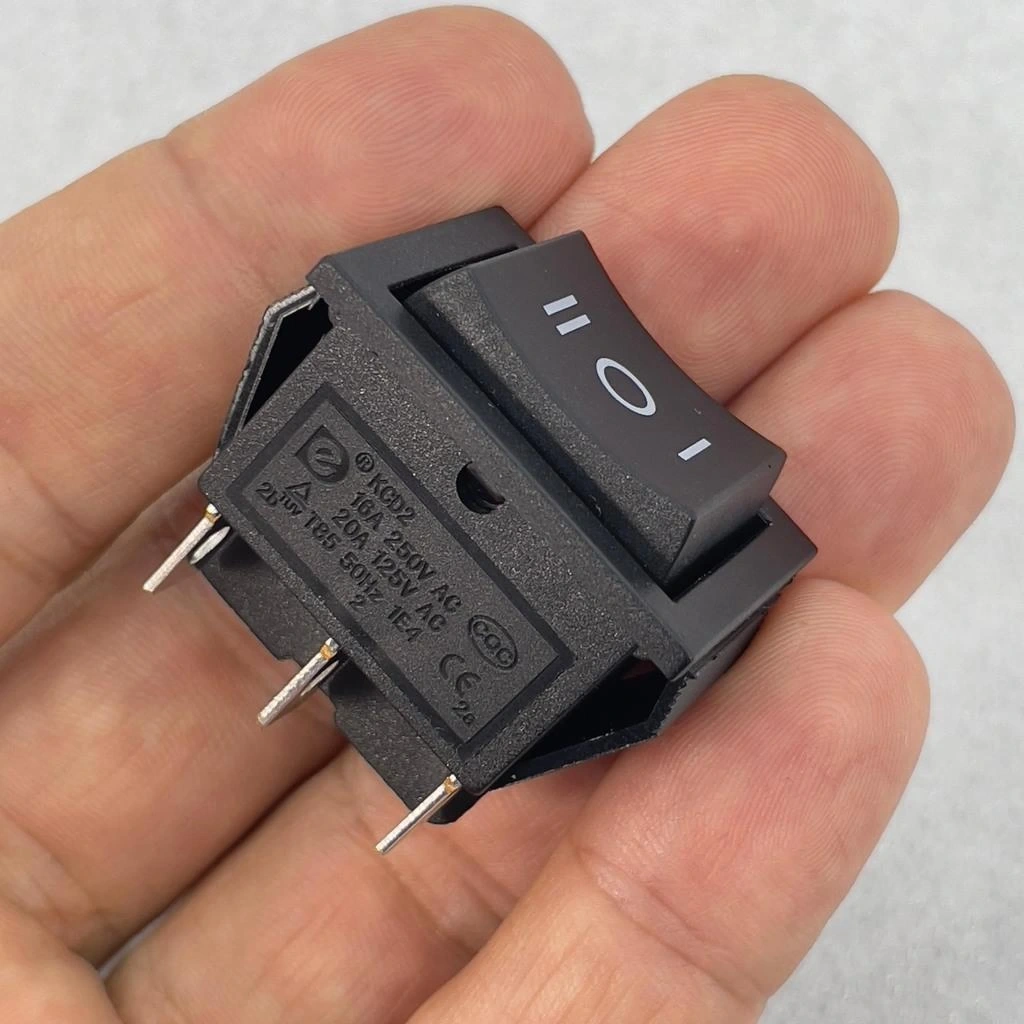

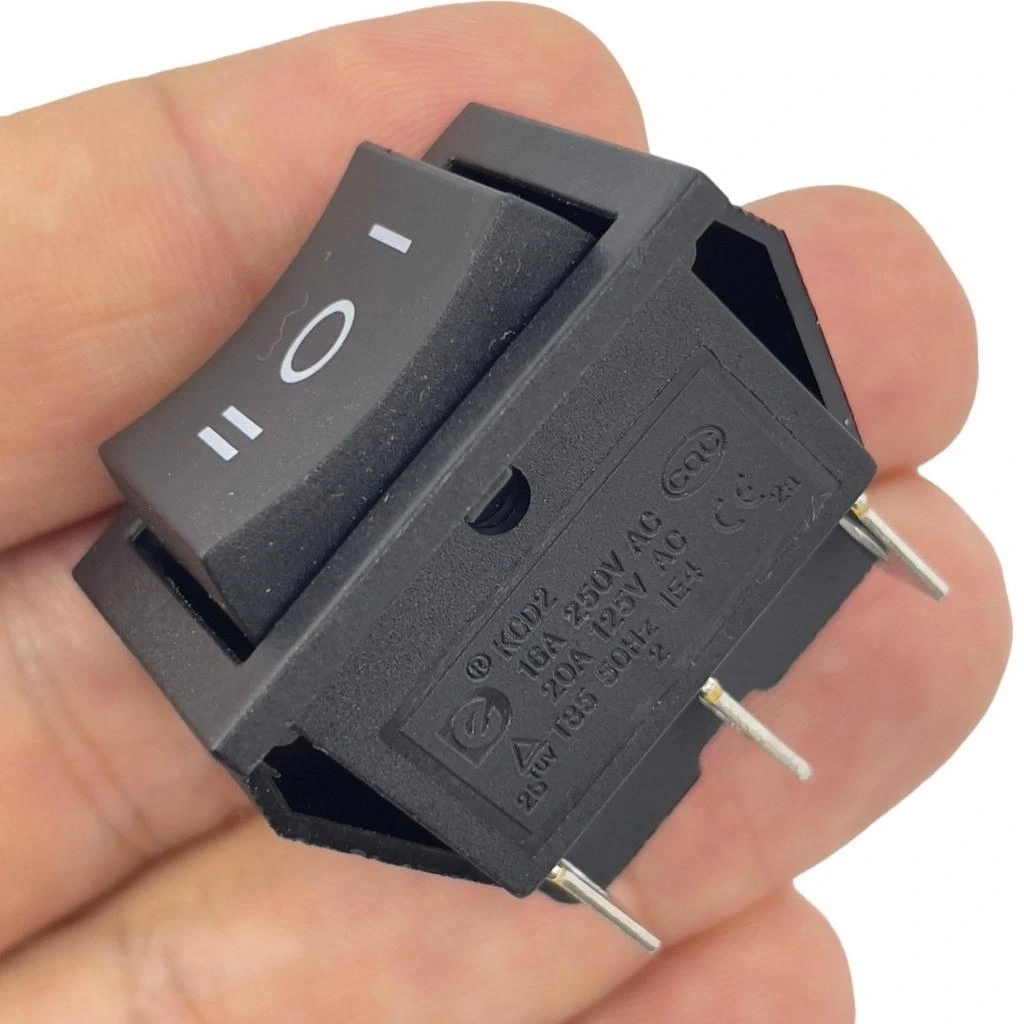

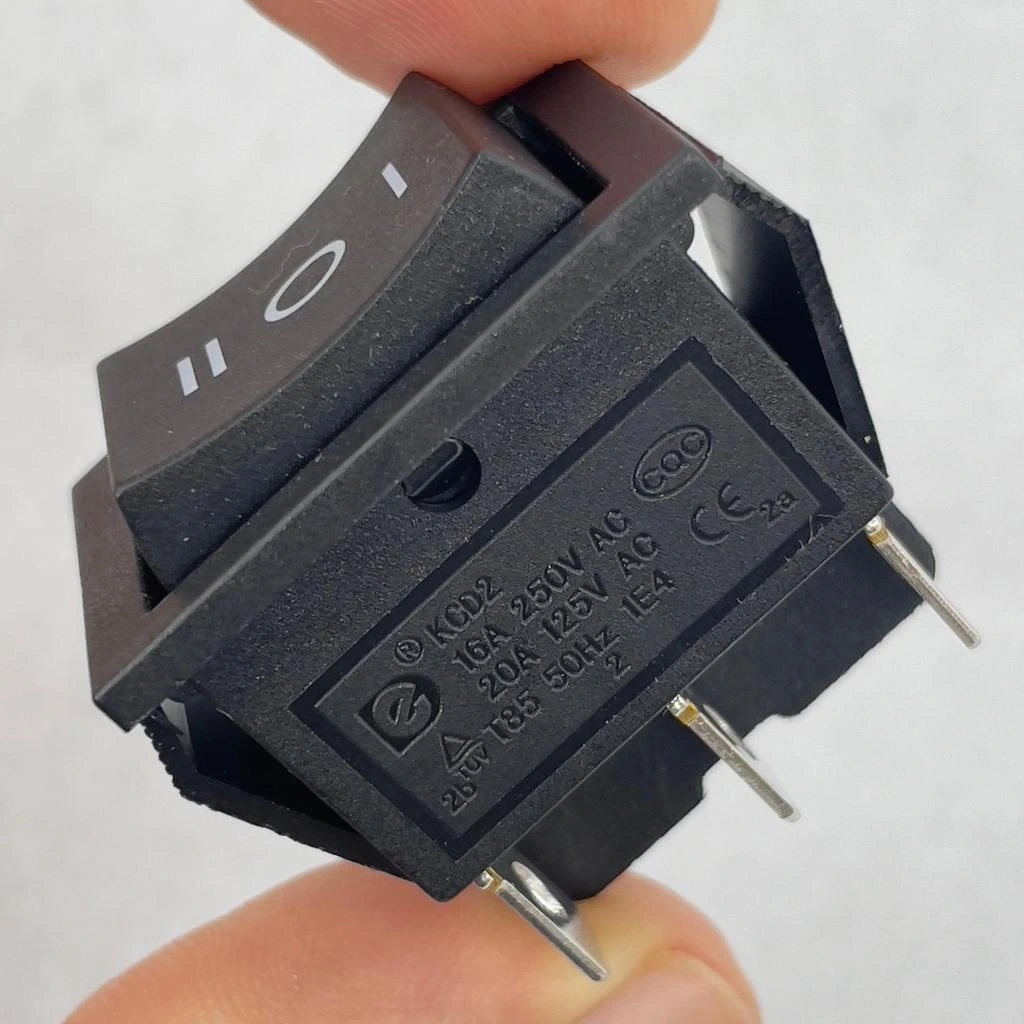

IC-108 Geniş Işıksız Anahtar On-Off-On 6P Siyah

IC-108 Geniş Işıksız Anahtar ON-OFF-ON 6P Siyah

IC-108 Geniş Işıksız Anahtar, elektrik devrelerinde kullanılan üç pozisyonlu bir anahtardır. Bu anahtar, geniş bir yapıya sahiptir ve üzerinde bir ışık göstergesi bulunmaz.

ON-OFF-ON ifadesi, anahtarın üç pozisyonlu olduğunu gösterir. İlk konum ON (açık) konumudur, orta pozisyon OFF (kapalı) konumudur ve son konum tekrar ON (açık) konumudur.

IC-108 Geniş Işıksız Anahtar, ON-OFF-ON konfigürasyonu ve 6 pinli bağlantı özelliği ile elektronik projeleriniz için güçlü bir kontrolcüdür. Üç konumlu yapısı, merkezi kapalı (OFF) ve her iki tarafta aktif (ON) pozisyonlar sunarak çift yönlü sistemlerin kontrolüne olanak tanır.

Bu siyah geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar, böylece sürekli basılı tutma gerekmez.

Yüksek kaliteli malzemelerden üretilen IC-108 Geniş Işıksız Anahtar, endüstriyel kontrol sistemleri, motor yön kontrolleri, güç yönetim panelleri ve çift fonksiyonlu uygulamalar için ideal bir çözümdür.

---

Teknik Özellikler

IC-108 Geniş Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-108
• Tip: Geniş Işıksız Anahtar
• Çalışma Tipi: ON-OFF-ON (Açık-Kapalı-Açık)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Form Faktörü: Geniş Tasarım
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-108 geniş ışıksız anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Üç Konumlu Tasarım: ON-OFF-ON yapısı ile çift yönlü sistemlerin kontrolü.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Simetrik İşlev: Her iki ON konumu farklı fonksiyonlar için kullanılır.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Merkezi OFF Pozisyonu: Güvenli kapatma konumu hızlıca erişilebilir.
• Çok Yönlü Bağlantı: 6 pinli yapı ile kompleks devre kontrolü.
• Dayanıklı Konstrüksiyon: 50,000+ işlem döngüsü ile uzun ömürlü kullanım.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.

---

İdeal Kullanım Alanları

Bu geniş ışıksız anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Motor Yön Kontrolü: İleri-Geri yön değiştirme uygulamaları
• Çift Fonksiyon Kontrolleri: İki ayrı sistemi tek anahtarla yönetme
• Güç Kaynağı Seçicileri: Ana/Yedek güç sistemleri arasında geçiş
• Polarity Değiştirme: DC motorların ve devrelerin polarite kontrolü
• Endüstriyel Kontrol Panelleri: Makine kontrol sistemleri
• Aydınlatma Sistemleri: Üç kademeli aydınlatma kontrolü
• Elektrikli Araçlar: İleri-Geri yön değiştirme kontrolleri
• Ses ve Müzik Ekipmanları: Sinyal yönlendirme ve kanal seçimleri
• Havalandırma Sistemleri: Fan yön değiştirme kontrolleri
• Test ve Ölçüm Cihazları: Ölçüm fonksiyon seçimi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

ON-OFF-ON Yapısı ve Çalışma Prensibi

IC-108 geniş anahtarın ON-OFF-ON yapısı ve çalışma prensibinin detayları.

IC-108 geniş anahtarın en önemli özelliği, çok yönlü kontrol sağlayan ON-OFF-ON çalışma yapısıdır.

ON-OFF-ON Çalışma Yapısı:

ON-OFF-ON yapısı, anahtarın üç farklı konumda çalışabildiğini gösterir:

• İlk ON Konumu (Yukarı/Sol): Birinci aktif pozisyon, genellikle ilk fonksiyonu etkinleştirir.
• OFF Konumu (Merkez): Nötr pozisyon, tüm bağlantılar kesilir.
• İkinci ON Konumu (Aşağı/Sağ): İkinci aktif pozisyon, genellikle alternatif fonksiyonu etkinleştirir.

Bu üç konumlu tasarım, merkez OFF (kapalı) pozisyonu ve her iki tarafta ayrı ON (açık) pozisyonları ile maksimum kontrol esnekliği sağlar.

Çalışma Prensibi:

Anahtar, kullanıcı tarafından her üç konuma da manuel olarak getirilebilir ve bırakıldığında seçilen konumda kalır:

• Merkez konumunda (OFF), tüm elektriksel bağlantılar kesilir, hiçbir devre aktif değildir.
• Anahtarı yukarı/sol ON konumuna getirdiğinizde, 1-2 ve 4-5 pin grupları arasında bağlantı kurulur.
• Anahtarı aşağı/sağ ON konumuna getirdiğinizde, 2-3 ve 5-6 pin grupları arasında bağlantı kurulur.
• Kalıcı konum (latching) özelliği sayesinde, anahtar bırakıldığında seçilen konumda sabit kalır.

Bu çalışma prensibi, özellikle çift yönlü motorlar, DC polarite değiştirme ve çift fonksiyonlu sistemlerin kontrolünde ideal bir çözüm sunar.

Kullanım Senaryoları:

ON-OFF-ON yapısı aşağıdaki tipik senaryolarda tercih edilir:

• Motor Yön Kontrolü: İlk ON konumu ileri, ikinci ON konumu geri hareketi sağlar, merkez konum motoru durdurur.
• Polarite Değiştirme: İlk ve ikinci ON konumları, DC akımın yönünü ters çevirir.
• Çift Kaynak Seçimi: İki farklı güç veya sinyal kaynağı arasında geçiş yapmayı sağlar.
• Üç Seviyeli Kontrol: Düşük/Kapalı/Yüksek gibi üç kademeli sistemlerin kontrolü.
• Alternatif Fonksiyonlar: Bir cihazın iki farklı çalışma modunu seçme imkanı.

Bu yapı sayesinde, tek bir anahtar ile birden fazla fonksiyonun kontrolü mümkün olur, bu da panel alanından tasarruf sağlar ve kullanıcı arayüzünü basitleştirir.

---

6 Pin DPDT Yapısı ve Bağlantı Özellikleri

IC-108 geniş anahtarın 6 pin DPDT yapısı ve detaylı bağlantı özellikleri.

IC-108 geniş anahtar, 6 pinli DPDT (Çift Kutuplu Çift Yönlü) yapısı ile kapsamlı kontrol imkanları sunar.

DPDT Yapısının Temel Özellikleri:

DPDT (Çift Kutuplu Çift Yönlü) yapısı, iki bağımsız devre yolunu aynı anda kontrol edebilen gelişmiş bir anahtar konfigürasyonudur:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde çift yönlü (DP - Double Pole) bağlantı imkanına sahiptir.
• Her kutup için üç terminal bulunur, böylece aktif konumda iki farklı bağlantı yolu oluşturulabilir.
• ON-OFF-ON yapısı ile birleştiğinde, her iki devrenin de üç farklı durumda kontrolü mümkün olur.

Bu yapı, tek bir anahtarla karmaşık devre yönlendirmelerini ve çift yönlü sistemleri kontrol etme imkanı sağlar.

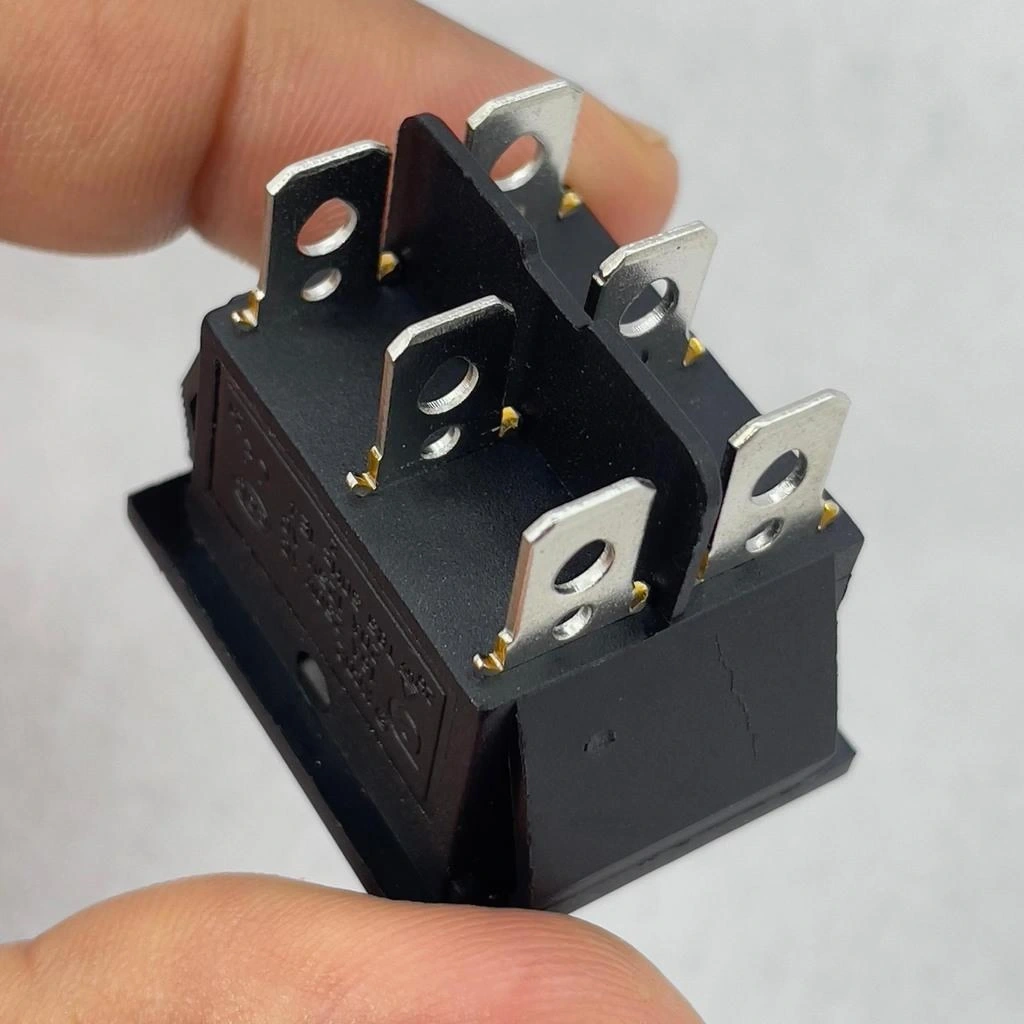

6 Pinli Bağlantı Şeması:

6 pinli DPDT yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2-3: İlk bağımsız devre için kontak grubu
• Pinler 4-5-6: İkinci bağımsız devre için kontak grubu

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   4
    2   5
    3   6

Bu yapıda:

• 2 ve 5 numaralı pinler, ortak (COM) terminal görevi görür.
• Anahtar ilk ON konumunda iken, 1-2 ve 4-5 pinleri arasında bağlantı kurulur.
• Anahtar ikinci ON konumunda iken, 2-3 ve 5-6 pinleri arasında bağlantı kurulur.
• Anahtar OFF (merkez) konumunda iken, hiçbir pin arasında bağlantı yoktur.

Uygulama Senaryoları:

6 pinli DPDT yapısı aşağıdaki uygulamalarda özellikle faydalıdır:

• Motor Yön Kontrolü: H-köprü bağlantısı ile DC motorların yön kontrolü
• Çift Devre Yönlendirme: İki bağımsız sinyalin farklı yollara yönlendirilmesi
• Stereo Sinyal Yönlendirme: Sol ve sağ kanalların farklı çıkışlara yönlendirilmesi
• Çift Güç Kaynağı Seçimi: Ana ve yedek güç kaynakları arasında geçiş
• Cross-Over Bağlantılar: İki sinyal yolunun çapraz bağlanması
• Dual-Aktif Sistemler: İki sistemi tek anahtarla aktif/deaktif etme

Bu bağlantı yapısı, basit bir mekanik anahtar ile karmaşık elektronik sistemlerin kontrolünü mümkün kılar.

---

Motor Yön Kontrolü Uygulamaları

IC-108 geniş anahtarın motor yön kontrolündeki kullanımı ve bağlantı şemaları.

IC-108 geniş anahtar, ON-OFF-ON yapısı ve 6 pinli DPDT konfigürasyonu sayesinde, DC motorların yön kontrolü için ideal bir çözümdür.

H-Köprü Bağlantısı ile Motor Kontrolü:

DC motorların yön kontrolünde en yaygın kullanılan yöntem H-köprü bağlantısıdır. IC-108 anahtarı ile bu bağlantı şu şekilde gerçekleştirilir:

• Ortak pinler (2 ve 5) motor terminallerine bağlanır.
• 1 ve 6 numaralı pinler güç kaynağının pozitif (+) terminaline bağlanır.
• 3 ve 4 numaralı pinler güç kaynağının negatif (-) terminaline bağlanır.

Bu konfigürasyonda:

• Anahtar ilk ON konumunda iken: Motor bir yönde döner (örn. saat yönünde)
• Anahtar OFF konumunda iken: Motor durur
• Anahtar ikinci ON konumunda iken: Motor ters yönde döner (örn. saat yönünün tersine)

Bu basit fakat etkili bağlantı, motor polaritesini değiştirerek dönüş yönünü kontrol eder.

Kullanım Alanları:

IC-108 anahtarı ile motor yön kontrolü aşağıdaki uygulamalarda yaygın olarak kullanılır:

• Elektrikli Oyuncaklar: Uzaktan kumandalı araçlar, trenler, robotlar
• Küçük Elektrikli Araçlar: Golf arabaları, çocuk arabaları, mobilite skooterler
• Endüstriyel Ekipmanlar: Konveyör bantları, vinçler, asansörler
• Hobi Projeleri: Robot kollar, otomatik sistemler, DIY projeleri
• Pencere ve Perde Mekanizmaları: Motorlu perde ve jaluzi kontrolleri
• Anten Rotorları: Uydu ve TV antenlerinin yön kontrolü

Güvenlik Önlemleri:

Motor yön kontrolünde dikkat edilmesi gereken hususlar:

• Kısa Devre Koruması: Anahtarın bir ON konumundan diğerine hızlıca geçirilmesi kısa devreye neden olabilir. Merkez OFF konumu üzerinden yavaşça geçiş yapılmalıdır.
• Ani Yön Değişimi: Çalışan bir motoru aniden ters yöne çalıştırmak, mekanik stres ve aşırı akıma neden olabilir. Yön değiştirmeden önce motorun durması beklenmelidir.
• Akım Sınırları: Anahtarın 6A akım kapasitesi, kontrol edilecek motorun çalışma akımına uygun olmalıdır. Yüksek güçlü motorlar için röle veya kontaktör kullanılmalıdır.
• Sönümleme Devreleri: Motor endüktif bir yük olduğundan, anahtarı korumak için sönümleme devreleri (diyot koruması) eklenmelidir.

Doğru bağlantı ve kullanım ile IC-108 anahtar, motor yön kontrolünde uzun ömürlü ve güvenilir bir çözüm sunar.

---

Güç Kaynağı Seçimi ve Alternatif Fonksiyon Uygulamaları

IC-108 geniş anahtarın güç kaynağı seçimi ve alternatif fonksiyonlardaki kullanımı.

IC-108 geniş anahtar, ON-OFF-ON yapısı ve 6 pinli bağlantısı sayesinde güç kaynağı seçimi ve çift fonksiyonlu uygulamalar için ideal bir çözümdür.

Güç Kaynağı Seçimi Uygulamaları:

Birden fazla güç kaynağı arasında geçiş yapma senaryoları:

• Ana/Yedek Güç Sistemleri: Birincil güç kaynağından yedek güç kaynağına geçiş
• Batarya/Harici Güç Seçimi: Dahili batarya ile harici adaptör arasında geçiş
• Farklı Voltaj Kaynakları: 12V ve 24V gibi farklı voltaj kaynaklarını aynı devreye yönlendirme
• Şebeke/Jeneratör Seçimi: Küçük sistemlerde şebeke ve jeneratör gücü arasında manuel geçiş
• Solar/Batarya Seçimi: Güneş enerjisi ve batarya kaynakları arasında geçiş

Bu uygulamalarda, merkez OFF pozisyonu kapalı konumu, iki ON pozisyonu ise farklı güç kaynaklarını temsil eder.

Örnek Bağlantı Şeması:

Güç kaynağı seçimi için DPDT bağlantısı:

• Ortak terminaller (2 ve 5) yüke (cihaza) bağlanır.
• 1 ve 4 numaralı pinler birinci güç kaynağına bağlanır.
• 3 ve 6 numaralı pinler ikinci güç kaynağına bağlanır.

Bu bağlantı ile:

• İlk ON konumu: Birinci güç kaynağı devreye girer.
• OFF konumu: Tüm güç kaynakları devre dışıdır, cihaz kapalıdır.
• İkinci ON konumu: İkinci güç kaynağı devreye girer.

Alternatif Fonksiyon Uygulamaları:

Tek anahtarla çift fonksiyon kontrol senaryoları:

• Aydınlatma Modları: Düşük/Kapalı/Yüksek ışık kademelerinin kontrolü
• Fan Hız Kontrolü: Düşük/Kapalı/Yüksek hız seçimi
• Ses Kontrol Sistemleri: İç hoparlör/Kapalı/Dış hoparlör seçimi
• Isıtma-Soğutma Sistemleri: Isıtma/Kapalı/Soğutma modu seçimi
• Sinyal Yönlendirme: A girişi/Kapalı/B girişi seçimi

Bu uygulamalarda, iki bağımsız fonksiyon tek bir anahtar ile kontrol edilir, merkez konum ise nötr veya kapalı konumu temsil eder.

Çapraz Bağlantı Uygulamaları:

DPDT yapısının sunduğu özel bir imkan olan çapraz bağlantı uygulamaları:

• Sinyal Takas Sistemi: İki sinyalin karşılıklı yer değiştirmesi
• Stereo Kanal Değişimi: Sağ/Sol kanalların takas edilmesi
• Cross-Over Devreler: Giriş sinyallerinin çapraz çıkışlara yönlendirilmesi
• Tersleyici Devreler: Sinyallerin polaritelerini değiştirme

IC-108 geniş anahtar, bu çeşitli uygulama senaryolarında tek bir kontrol elemanı ile karmaşık fonksiyonların yönetilmesini sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-108 Geniş Işıksız Anahtar (ON-OFF-ON, 6P, Siyah)

---
