IC-106 Geniş Işıksız Anahtar ON-OFF 4P

IC-106 Geniş Işıksız Anahtar ON-OFF 4P

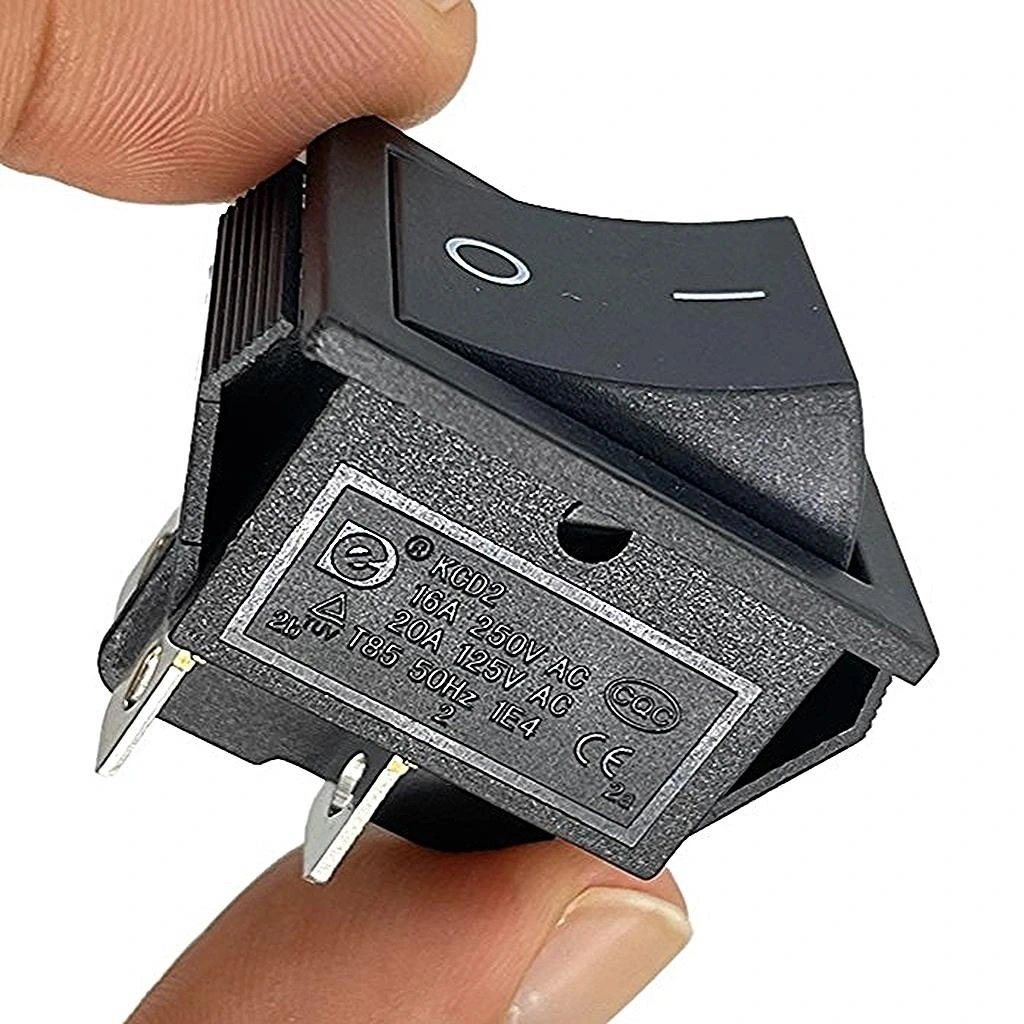

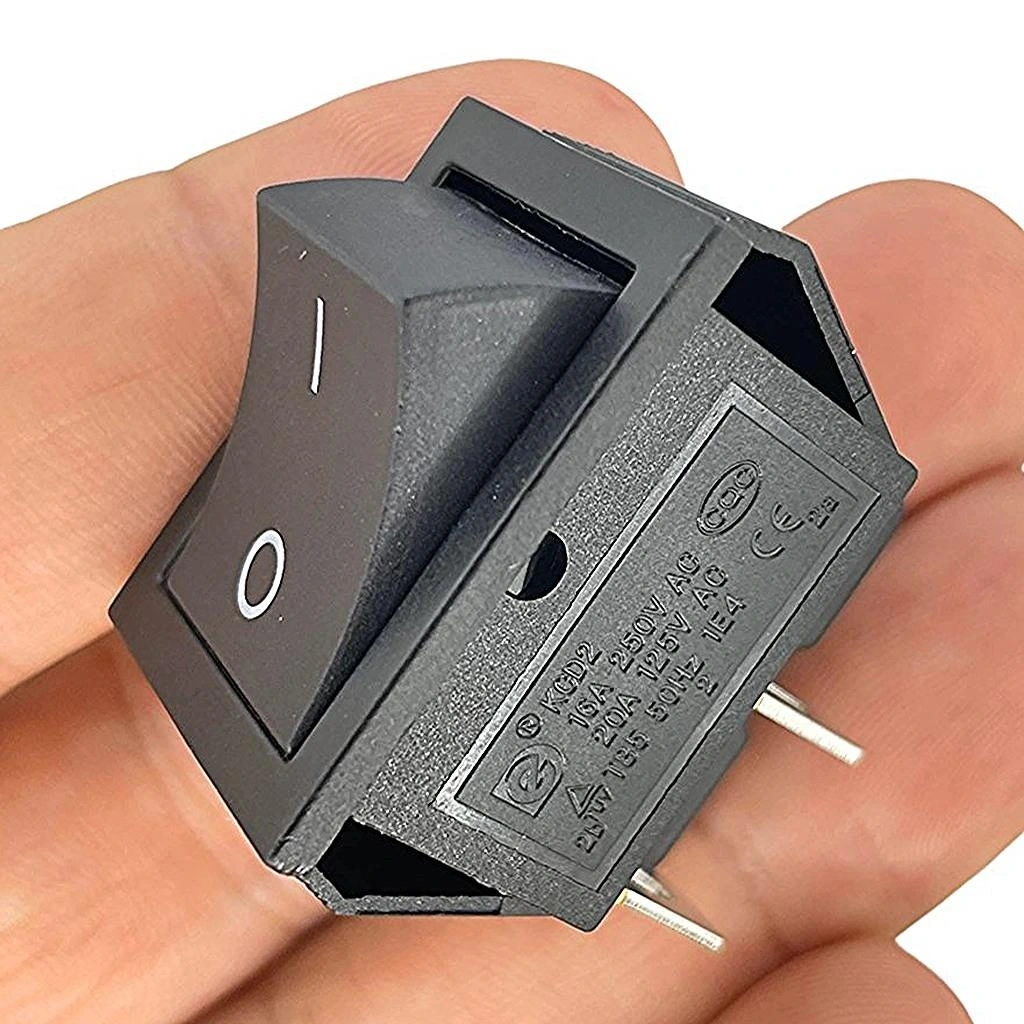

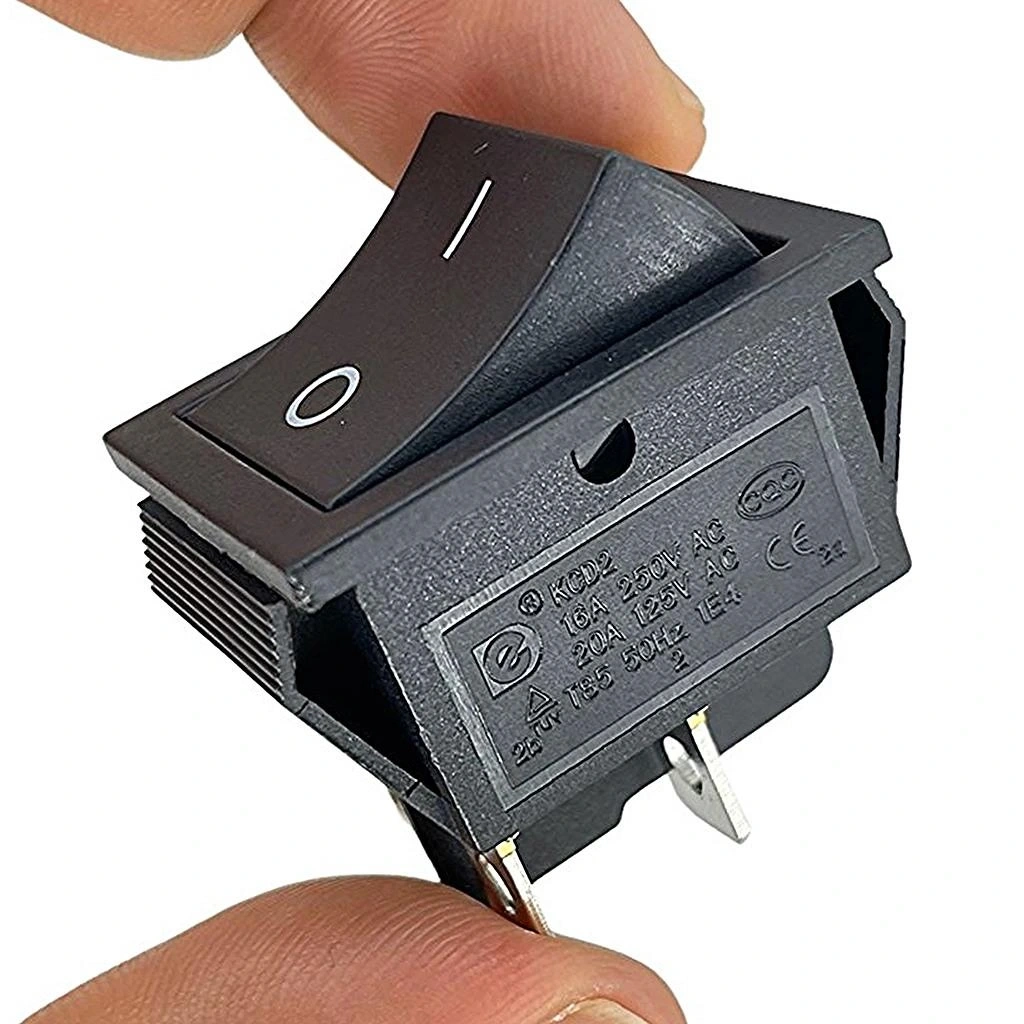

IC-106, geniş yapı ve aydınlatma özelliği olmayan bir ON-OFF butonu (sallanan) anahtarıdır. Dört pinli bağlantı ile çeşitli elektrik devrelerini açma/kapama devreleri kontrol için tasarlanmıştır. Dayanıklı yapısı ve ergonomik kullanımı sayesinde endüstriyel ve ev tipi projelerde kullanıma uygundur.

IC-106 Geniş Işıksız Anahtar, ON-OFF konfigürasyonu ve 4 pinli bağlantı özelliği ile elektronik projeleriniz için güçlü bir kontrolcüdür. İki konumlu yapısı, devreleri açık (ON) veya kapalı (OFF) duruma getirmenize olanak tanır.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar, böylece sürekli basılı tutma gerekmez.

Yüksek kaliteli malzemelerden üretilen IC-106 Geniş Işıksız Anahtar, endüstriyel kontrol sistemleri, güç yönetim panelleri ve çift devre kontrol uygulamaları için ideal bir çözümdür.

---

Teknik Özellikler

IC-106 Geniş Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-106
• Tip: Geniş Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Yok (Işıksız)

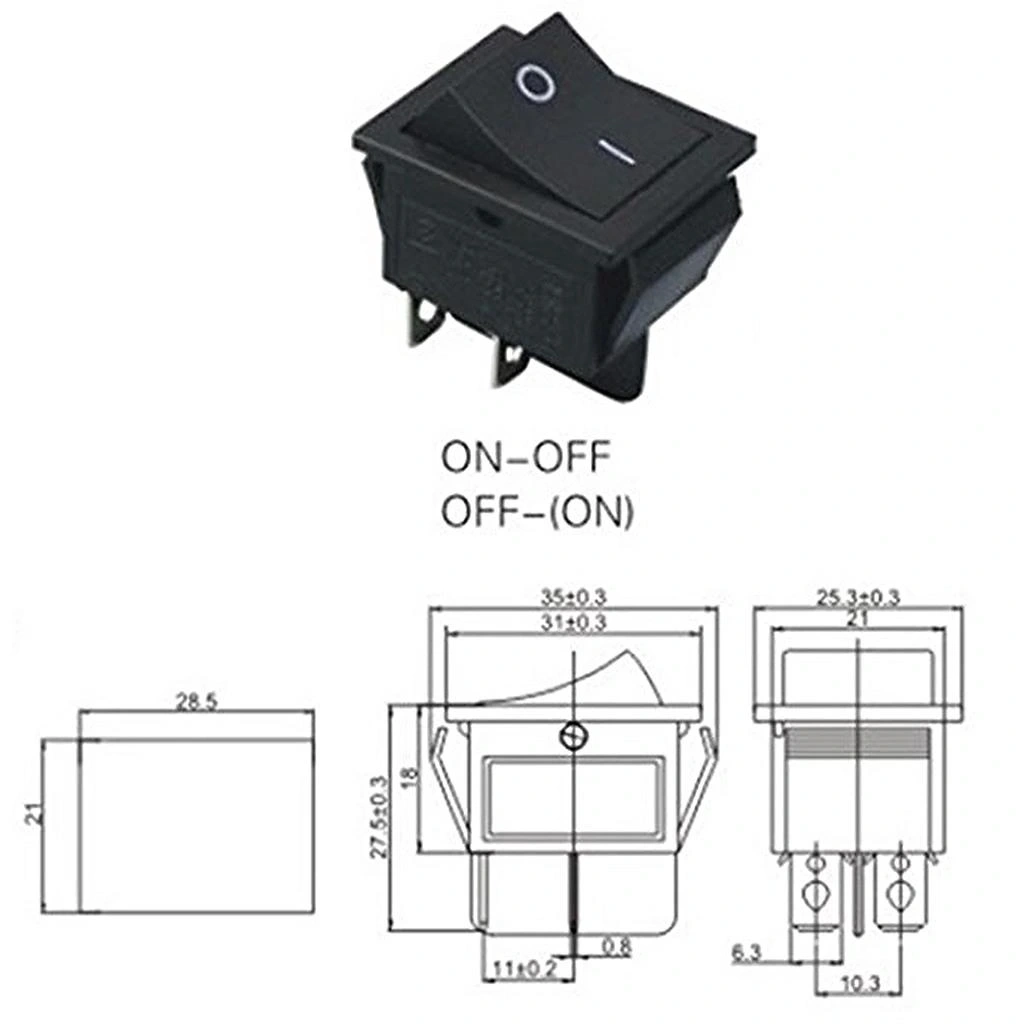

• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-106 geniş ışıksız anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Yüksek Akım Kapasitesi: 6A değeri ile orta güçlü cihazları kontrol edebilme.
• Net Konum Göstergesi: Açık/Kapalı durumu görsel olarak kolayca anlaşılır.
• Çok Yönlü Bağlantı: 4 pinli yapı ile çeşitli bağlantı seçenekleri.
• Dayanıklı Konstrüksiyon: 50,000+ işlem döngüsü ile uzun ömürlü kullanım.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Çoklu Uygulama: Farklı voltaj ve akım seviyelerinde güvenilir çalışma.

---

İdeal Kullanım Alanları

Bu geniş ışıksız anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Güç Kontrol Panelleri: Cihaz ve ekipmanların açma/kapama kontrolü
• Aydınlatma Sistemleri: Bağımsız aydınlatma gruplarının kontrolü
• Endüstriyel Makineler: Motor, pompa ve fan kontrolleri
• Elektrikli Araçlar: Aksesuarlar ve yardımcı sistemlerin kontrolü
• Ses ve Müzik Ekipmanları: Güç ve sinyal kontrolleri
• Hobi Elektronikleri: DIY projeleri ve hobi uygulamaları
• Test ve Ölçüm Cihazları: Devre kontrol ve test fonksiyonları
• HVAC Sistemleri: Isıtma, havalandırma ve klima kontrolü
• Güvenlik Sistemleri: Ana güç ve yedek güç kontrolü
• Akü ve Şarj Sistemleri: Şarj devrelerinin kontrolü

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

ON-OFF Yapısı ve Çalışma Prensibi

IC-106 geniş anahtarın ON-OFF yapısı ve çalışma prensibinin detayları.

IC-106 geniş anahtarın en önemli özelliği, basit ve güvenilir kontrol sağlayan ON-OFF çalışma yapısıdır.

ON-OFF Çalışma Yapısı:

ON-OFF yapısı, anahtarın iki farklı konumda çalışabildiğini gösterir:

• ON Konumu (Açık/Devrede): Anahtar basılı konumda olduğunda, devre tamamlanır ve akım geçişine izin verilir.
• OFF Konumu (Kapalı/Devre Dışı): Anahtar basılı olmayan konumda olduğunda, devre kesilir ve akım geçişi engellenir.

Bu iki konumlu tasarım, basit ve kesin kontrol sağlar, ara durum veya belirsizlik yoktur.

Çalışma Prensibi:

Anahtar, kullanıcı tarafından iki konuma manuel olarak getirilebilir ve bırakıldığında seçilen konumda kalır:

• Kalıcı konum (latching) özelliği sayesinde, anahtar bırakıldığında son haline sabit kalır.
• ON konumunda, kontak setleri kapanır ve bağlı devrelere güç verilir veya devre tamamlanır.
• OFF konumunda, kontak setleri açılır ve bağlı devreler enerjisiz kalır veya devre kesilir.
• Konum değişimi net bir mekanik geri bildirim ile gerçekleşir, kullanıcıya sesli ve dokunsal geri bildirim sağlar.

Bu çalışma prensibi, günlük kullanımda güvenilirlik ve kolay işlem için ideal bir çözüm sunar.

Kullanım Senaryoları:

ON-OFF yapısı aşağıdaki tipik senaryolarda tercih edilir:

• Güç Kontrolü: Ekipmanları ve cihazları açıp kapatma.
• İkili Fonksiyon: Bir sistemin iki farklı durumunu kontrol etme (açık/kapalı).
• Güvenlik Kilidi: Sistemlerin yetkisiz kullanımını engelleme.
• Ana Güç Kontrolü: Ekipman ve makine gruplarının ana güç kontrolü.
• Bakım Modu: Ekipmanların bakım için enerji kesme işlemi.

Bu yapı sayesinde, kullanıcılar sistemlerin durumunu net ve karışıklığa yer vermeden kontrol edebilir.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-106 geniş anahtarın 4 pin DPST yapısı ve detaylı bağlantı özellikleri.

IC-106 geniş anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır (açık devre); OFF konumunda her iki devre de açılır (kapalı devre).
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

4 Pinli Bağlantı Şeması:

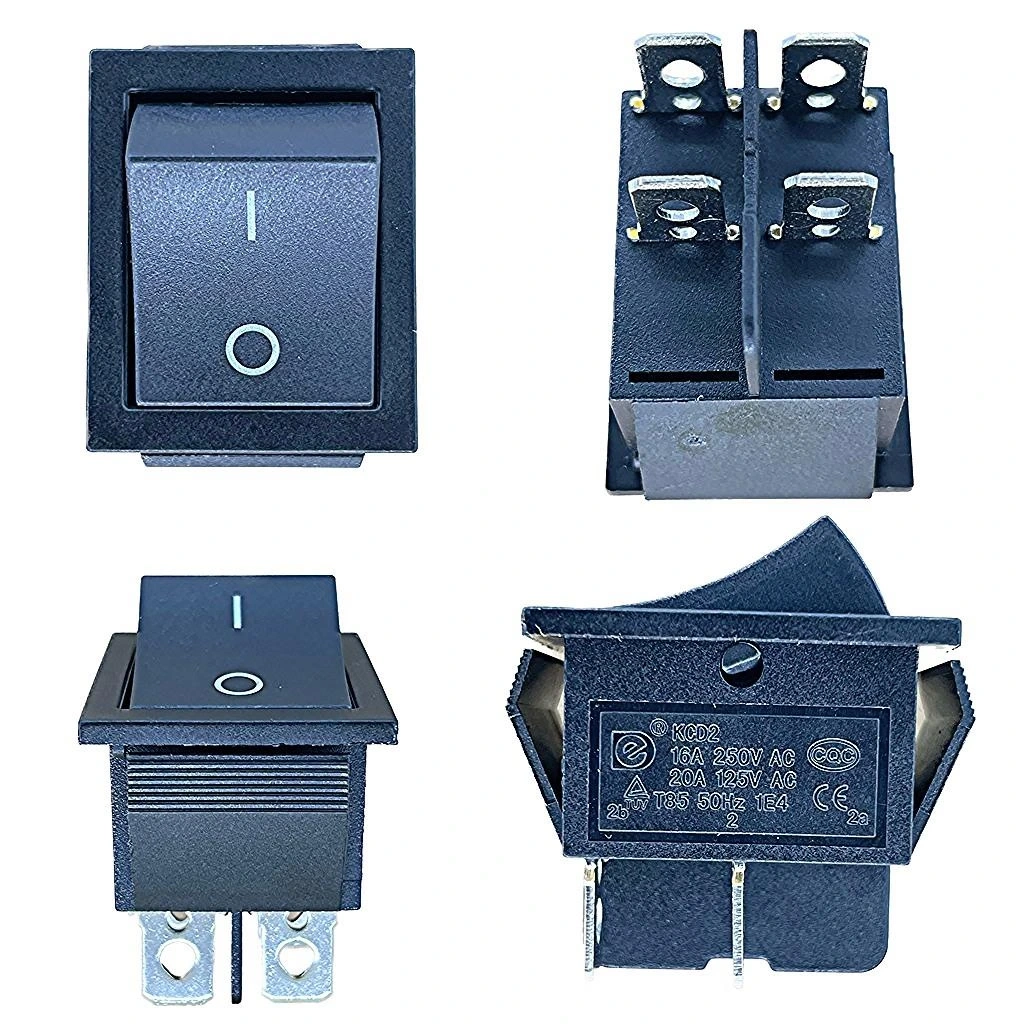

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

4 pinli DPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Standart DPST Bağlantısı: İki bağımsız devreyi aynı anda kontrol etme
• Çift Güç Kontrolü: İki ayrı güç devresini tek anahtarla yönetme
• Güç ve Sinyal Kontrolü: Ana güç ve kontrol/sinyal devresini birlikte yönetme
• Faz-Nötr Kontrolü: AC devrelerde hem faz hem nötr hattı kesme
• Pozitif-Negatif Kontrolü: DC devrelerde hem pozitif hem negatif hattı kesme
• Stereo Sistemler: Sağ ve sol kanal güç kontrolü için tek anahtar kullanma

Bu çok yönlü bağlantı yapısı, IC-106 anahtarını çeşitli elektronik uygulamalar için ideal kılar.

---

Güç Kontrol Uygulamaları

IC-106 geniş anahtarın güç kontrol uygulamalarındaki kullanımı ve bağlantı senaryoları.

IC-106 geniş anahtar, ON-OFF yapısı ve 4 pinli DPST konfigürasyonu sayesinde, çeşitli güç kontrol uygulamaları için ideal bir çözümdür.

Ana Güç Kontrolü:

Cihaz ve ekipmanların ana güç kontrolü uygulamaları:

• Endüstriyel Makine Kontrolü: Üretim hatlarında ekipman güç kontrolü
• Laboratuvar Ekipmanları: Test ve ölçüm cihazlarının güç yönetimi
• Ses ve Görüntü Sistemleri: Amplifikatör, mikser ve ekipmanların kontrolü
• IT Ekipmanları: Sunucu ve ağ ekipmanlarının güç yönetimi
• HVAC Sistemleri: Isıtma, havalandırma ve klima ünitelerinin kontrolü

Bu uygulamalarda, anahtarın kalıcı konum özelliği sayesinde güvenilir ve kararlı güç kontrolü sağlanır.

Çift Devre Kontrol Uygulamaları:

İki bağımsız devrenin eş zamanlı kontrolü:

• Güç ve Kontrol Devreleri: Ana güç devresi ile kontrol/kumanda devresinin birlikte kontrolü
• Çift Güç Kaynağı Yönetimi: İki ayrı güç kaynağını aynı anda açıp kapatma
• Aydınlatma Grup Kontrolü: İki ayrı aydınlatma grubunun eş zamanlı yönetimi
• Motor ve Gösterge Kontrolü: Motor ve durum gösterge devrelerinin birlikte kontrolü
• Sinyal ve Güç Devresi: Sinyal işleme ile güç katının birlikte yönetimi

DPST yapısı, bu iki bağımsız devrenin tek bir kontrol noktasından yönetilmesini sağlar.

Güvenli Güç Kesme Uygulamaları:

Güvenli güç kesme ve izolasyon uygulamaları:

• İki Kutuplu İzolasyon: AC ve DC sistemlerde tam izolasyon sağlama
• Servis İzolasyonu: Bakım ve onarım için güvenli güç kesme
• Acil Durdurma Sistemleri: Acil durumlarda hızlı ve güvenli güç kesimi
• Çocuk Güvenlik Kilidi: Tehlikeli ekipmanlar için güvenlik anahtarı
• Yetkisiz Kullanım Engelleme: Ekipmanların yetkisiz kullanımını önleme

Bu uygulamalarda, 4 pinli DPST yapısı sayesinde çift kutuplu izolasyon sağlanır, bu da ekstra güvenlik sunar.

Ev ve Ticari Uygulamalar:

Ev ve ticari alanlardaki güç kontrolü uygulamaları:

• Ev Otomasyon Sistemleri: Akıllı ev cihazlarının manuel kontrolü
• Aydınlatma Kontrolü: İç ve dış mekan aydınlatma yönetimi
• Ofis Ekipmanları: Yazıcı, fotokopi ve ofis cihazları kontrolü
• Mutfak Cihazları: Küçük ve orta boy mutfak ekipmanları
• Ticari Ekipmanlar: Mağaza ve işyeri ekipmanlarının kontrolü

Geniş yüzeyi ve net konum göstergesi sayesinde, günlük kullanımda pratik ve kullanıcı dostu bir kontrol sağlar.

---

Hobi ve DIY Projeleri Uygulamaları

IC-106 geniş anahtarın hobi elektronik ve DIY projelerindeki kullanımı.

IC-106 geniş anahtar, ON-OFF yapısı ve 4 pinli DPST konfigürasyonu ile elektronik hobi projeleri ve DIY uygulamaları için çok yönlü bir kontrolcüdür.

Arduino ve Mikroişlemci Projeleri:

Mikroişlemci tabanlı projelerde kullanım alanları:

• Ana Güç Kontrolü: Proje devresinin güç kaynağı kontrolü
• Besleme Seçimi: Harici güç ve USB güç arasında geçiş
• Devre İzolasyonu: Test sırasında belirli bölümleri izole etme
• Çift Devre Kontrolü: Ana devre ve yardımcı fonksiyonların ayrı kontrolü
• Manuel Override: Otomatik sistemlere manuel müdahale imkanı

Anahtarın güvenilir yapısı, değerli projelerin korunmasına yardımcı olur.

Robot ve Model Projeleri:

Robot ve model yapımı uygulamaları:

• Güç Yönetimi: Robot ve modellerin ana güç kontrolü
• Çift Sistem Kontrolü: Motor ve sensör gruplarının ayrı kontrolü
• Batarya İzolasyonu: Şarj sırasında batarya izolasyonu
• İşlev Seçimi: Farklı fonksiyon modları arasında geçiş
• Acil Durdurma: Test sırasında hızlı güç kesimi

Kalıcı konum özelliği, projelerin güvenli şekilde çalışmasını veya durdurulmasını sağlar.

Ses ve Müzik Projeleri:

Ses ve müzik ekipmanı projeleri:

• Amplifikatör Kontrolü: Güç amplifikatörlerinin açılıp kapatılması
• Sinyal Yolu Seçimi: Farklı sinyal yollarının açılıp kapatılması
• Stereo Kanal Kontrolü: Sol ve sağ kanalların ayrı yönetimi
• Efekt Devresi Bypass: Efekt devrelerinin devre dışı bırakılması
• Çift Güç Kontrolü: Dijital ve analog devrelerin ayrı beslenmesi

4 pinli DPST yapısı, ses projelerinde sinyal bütünlüğünü korumaya yardımcı olur.

Eğitim ve Deney Projeleri:

Eğitim ve laboratuvar uygulamaları:

• Devre Demonstrasyonu: Açık/kapalı devre gösterimi
• Güvenli Deney Kontrolü: Deneylerde güvenli güç kontrolü
• Çift Kaynak Testi: İki farklı güç kaynağının etkilerini inceleme
• Arıza Simülasyonu: Devre kesintilerini simüle etme
• Değişken Devre Elemanı: Farklı devre konfigürasyonlarını test etme

Anahtarın basit ve net işleyişi, eğitim ortamlarında temel elektronik prensiplerini göstermek için idealdir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-106 Geniş Işıksız Anahtar (ON-OFF, 4P)

---
