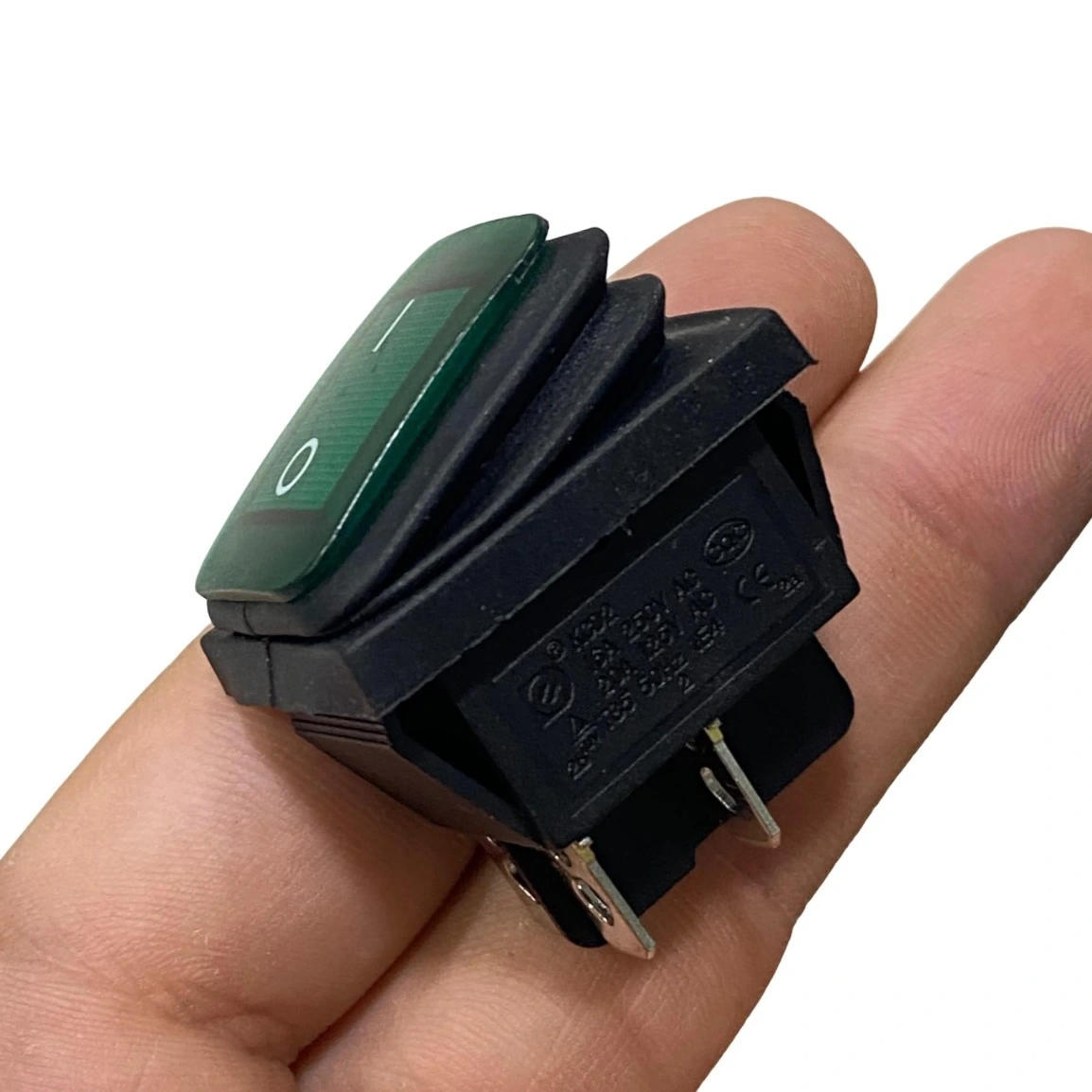

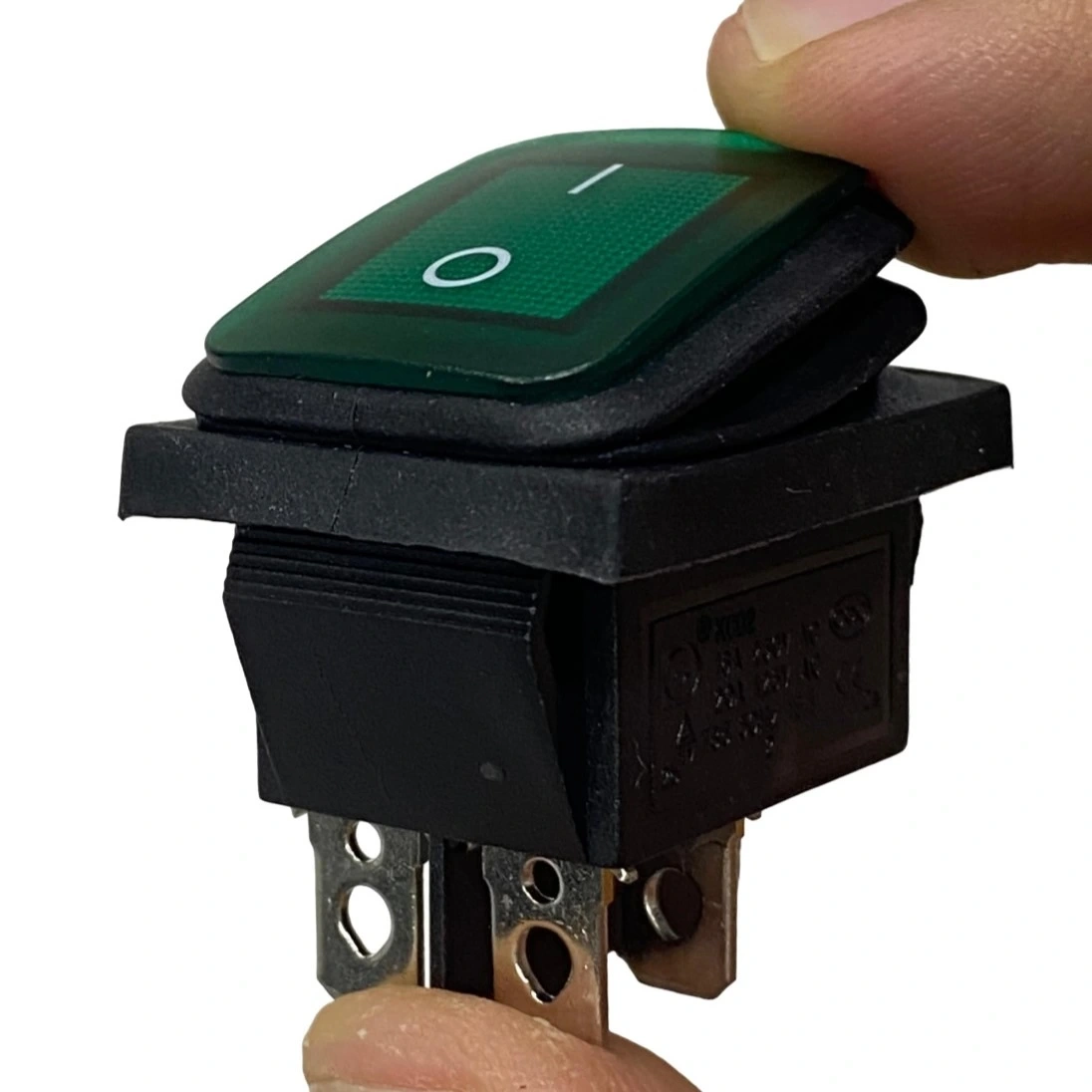

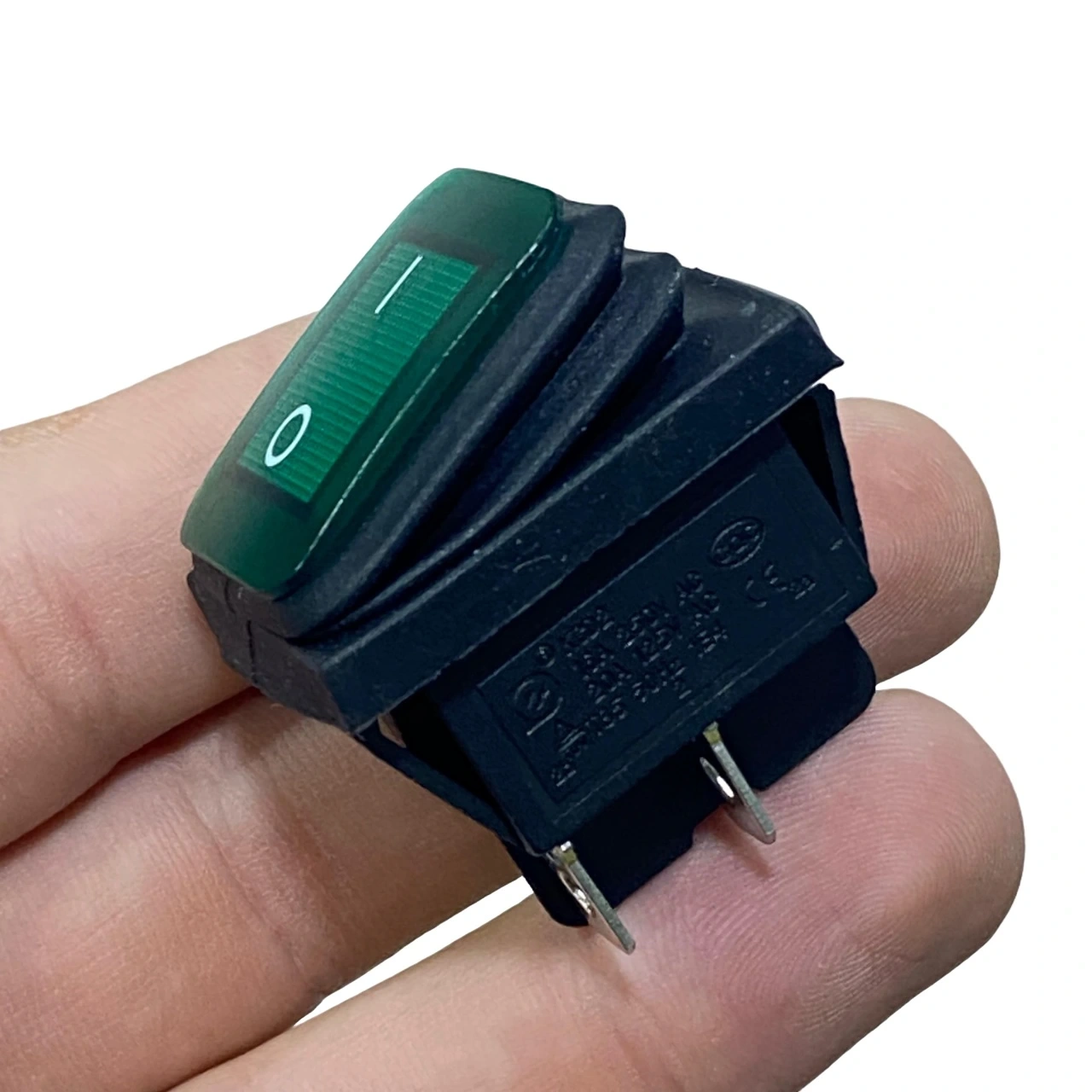

IC-104W Geniş Körüklü Işıklı Anahtar On-Off 4P Yeşil

IC-104W Geniş Körüklü Işıklı Anahtar ON-OFF 4P Yeşil

IC-104W Geniş Körüklü Işıklı Anahtar, elektrik devrelerinde kullanılan bir anahtardır. Bu model, geniş ve körüklü bir yapısı bulunur ve üzerinde bir ışık göstergesi bulunur. "ON-OFF" ifadesi, anahtarın iki pozisyonlu olduğunu gösterir. İlk konum "ON" (açık) konumudur, ikinci konum ise "OFF" (kapalı) konumudur.

IC-104W Geniş Körüklü Işıklı Anahtar, ON-OFF konfigürasyonu ve 4 pinli bağlantı özelliği ile elektronik projeleriniz için dayanıklı bir kontrolcüdür. Yeşil LED göstergesi ve koruyucu körük tasarımı, zorlu çevre koşullarında bile güvenilir kullanım sağlar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. Çevresel etkenlerden koruyan körüklü yapısı, dış mekan ve nemli ortam uygulamaları için idealdir.

Yüksek kaliteli malzemelerden üretilen IC-104W Geniş Körüklü Işıklı Anahtar, endüstriyel kontrol sistemleri, dış mekan uygulamaları, denizcilik ekipmanları ve zorlu çevre koşullarında kullanım için mükemmel bir çözümdür.

---

Teknik Özellikler

IC-104W Geniş Körüklü Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104W
• Tip: Geniş Körüklü Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Koruma Özelliği: Körüklü Yapı (Su ve Toz Korumalı)
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Rengi: Yeşil
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Körük Malzemesi: Elastik Silikon Kauçuk
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Yeşil ışık
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP54 (toz ve su sıçramasına karşı koruma)

---

Kullanım Avantajları

IC-104W geniş körüklü ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Su ve Toz Koruması: Körüklü yapı ile çevresel etkenlerden koruma.
• Entegre Yeşil Işık: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Arttırılmış Dayanıklılık: Zorlu ortam koşullarına uygun tasarım.
• Net Konum Göstergesi: Açık/Kapalı durumu görsel olarak kolayca anlaşılır.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş körüklü ışıklı anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Dış Mekan Uygulamaları: Bahçe ekipmanları, dış aydınlatma kontrolleri
• Denizcilik Ekipmanları: Tekne, yat ve deniz araçları kontrolü
• Nemli Ortamlar: Banyo, mutfak, yüzme havuzu ekipmanları
• Endüstriyel Kontrol Panelleri: Toz ve neme maruz kalan fabrika ortamları
• Tarım Ekipmanları: Sulama sistemleri, sera kontrolleri
• Araç İçi Kontroller: ATV, karavan, özel araç panelleri
• Güvenlik Sistemleri: Aktif durum geri bildirimi gerektiren kontroller
• Taşınabilir Ekipmanlar: Jeneratör, pompa, kompresör kontrolleri
• Açık Hava Elektronikleri: Kamp ekipmanları, portatif güç üniteleri
• Onay Gerektiren Sistemler: Yeşil ışıklı gösterge ile "işlem tamam" bildirimi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Körüklü Yapı ve Su/Toz Koruma Özellikleri

IC-104W geniş anahtarın körüklü yapısı ve su/toz koruma özelliklerinin detayları.

IC-104W geniş anahtarın en önemli özelliği, dış etkenlere karşı koruma sağlayan özel körüklü tasarımıdır.

Körüklü Yapının Özellikleri:

Körüklü yapı, anahtarın hareketli parçalarını ve kontaklarını çevresel tehditlerden korur:

• Elastik Silikon Körük: Anahtar mekanizması ve panel arasında esnek bir koruyucu bariyer oluşturur.
• Çepeçevre Sızdırmazlık: Panel yüzeyi ile tam temas sağlayarak sızdırmazlık contası görevi görür.
• Hareketli Tasarım: Anahtar kullanılırken körük esneyerek harekete izin verir, konumdan bağımsız koruma sağlar.
• Uzun Ömürlü Malzeme: UV dayanımlı, yaşlanmaya karşı dirençli silikon kauçuk yapı uzun süreli koruma sağlar.

Bu körüklü yapı, standart anahtarlarda bulunmayan önemli bir koruma katmanı sunar.

IP54 Koruma Standardı:

IC-104W anahtarı, körüklü yapısı sayesinde IP54 koruma standardına uygunluk gösterir:

• İlk Rakam (5): Toza karşı koruma. Toz girişi tamamen engellenemez, ancak cihazın normal çalışmasını etkileyecek miktarda toz girişi olmaz.
• İkinci Rakam (4): Suya karşı koruma. Her yönden gelen su sıçramalarına karşı koruma sağlar.

Bu koruma seviyesi, anahtarın zorlu çevre koşullarında güvenilir şekilde çalışmasını sağlar.

Koruma Avantajları:

Körüklü yapının sağladığı koruma avantajları:

• Nem ve Su Direnci: Yağmur, su sıçraması ve yüksek nemli ortamlarda güvenilir çalışma
• Toz Koruması: İnce toz parçacıklarının mekanizmaya girmesini engelleme
• Kimyasal Buhar Direnci: Hafif kimyasal buharlara karşı kontak koruması
• Temizlik Kolaylığı: Yüzeyin temizlik maddelerine dayanıklı olması
• Uzun Ömür: Korozyon ve oksitlenmeye karşı direnç

Bu özellikler, standart anahtarların kullanılamayacağı zorlu ortamlarda IC-104W'nin tercih edilmesini sağlar.

---

Yeşil LED Göstergesi ve Özellikleri

IC-104W anahtarın yeşil LED göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104W anahtarı, entegre yeşil LED göstergesi ile görsel geri bildirim ve kolay tanımlama imkanı sunar.

Yeşil LED Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü yeşil LED
• Işık Rengi: Net ve görünür yeşil (520-530nm dalga boyu)
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

Yeşil Rengin Anlamı ve Kullanımı:

Yeşil renk, endüstriyel kontrol sistemlerinde özel bir anlam taşır:

• Güvenli Durum: Yeşil renk genellikle güvenli operasyon, hazır durum veya normal çalışma koşullarını belirtir.
• Onaylama Sinyali: Bir sistemin veya fonksiyonun aktif olduğunu ve sorunsuz çalıştığını gösterir.
• İzin Verilen İşlem: Operatörlere bir işlemin güvenle yapılabileceğini belirtir.
• Çevre Dostu: Enerji verimli veya çevre dostu sistemleri belirtmek için kullanılır.
• Sakinleştirici Etki: Yeşil renk, psikolojik olarak sakinleştirici ve güven vericidir.

Bu nedenle, yeşil LED göstergeli anahtar, sistemlerin normal çalışma durumunu belirtmek için idealdir.

LED Göstergesinin Avantajları:

Yeşil LED'li anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu net şekilde gösterme
• Durum Teyidi: Sistemin normal çalıştığının uzaktan görsel teyidi
• Kolay Tanımlama: Benzer panellerde farklı işlevleri renk kodlaması ile ayırt etme
• Güven Verici İletişim: Kullanıcılara güvenli ve normal durum bildirme
• Kullanıcı Dostu Arayüz: Karmaşık kontrol panellerinde kolay navigasyon

Özellikle dış mekan ve denizcilik uygulamaları için görsel gösterge, kullanım kolaylığını önemli ölçüde artırır.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104W geniş körüklü anahtarın 4 pin DPST yapısı ve detaylı bağlantı özellikleri.

IC-104W geniş körüklü anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

4 pinli DPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Standart DPST Bağlantısı: İki bağımsız devreyi aynı anda kontrol etme
• Çift Güç Kontrolü: İki ayrı güç devresini tek anahtarla yönetme
• Güç ve Sinyal Kontrolü: Ana güç ve kontrol/sinyal devresini birlikte yönetme
• Faz-Nötr Kontrolü: AC devrelerde hem faz hem nötr hattı kesme
• Pozitif-Negatif Kontrolü: DC devrelerde hem pozitif hem negatif hattı kesme
• Stereo Sistemler: Sağ ve sol kanal güç kontrolü için tek anahtar kullanma

Bu çok yönlü bağlantı yapısı, IC-104W anahtarını çeşitli elektronik uygulamalar için ideal kılar.

---

Dış Mekan ve Denizcilik Uygulamaları

IC-104W geniş körüklü anahtarın dış mekan ve denizcilik uygulamalarındaki kullanımı.

IC-104W geniş körüklü anahtar, su ve toz korumalı yapısı sayesinde dış mekan ve denizcilik uygulamaları için ideal bir kontrol elemanıdır.

Dış Mekan Uygulamaları:

Açık hava ve dış mekan kullanım senaryoları:

• Bahçe Aydınlatma Kontrolü: Dış mekan ışıklandırma sistemleri
• Sulama Sistemleri: Bahçe ve tarımsal sulama kontrolleri
• Havuz Ekipmanları: Pompa, filtre ve aydınlatma kontrolü
• Güvenlik Sistemleri: Dış mekan güvenlik kamera ve sensör kontrolü
• Garaj ve Depo Ekipmanları: Nemli ve tozlu ortamlardaki aletlerin kontrolü

Körüklü yapısı sayesinde yağmur, kar ve çiy gibi nem kaynaklarına maruz kalan ortamlarda güvenli çalışır.

Denizcilik Uygulamaları:

Tekne, yat ve deniz araçlarında kullanım alanları:

• Ana Elektrik Sistemleri: Tekne ve yatlarda elektrik devrelerinin kontrolü
• Navigasyon Ekipmanları: Seyir aydınlatması ve elektronik kontrol
• Pompa Sistemleri: Sintine, tatlı su ve atık su pompa kontrolü
• Deniz Tipi Jeneratörler: Yedek güç sistemlerinin kontrolü
• Balıkçı Teknesi Ekipmanları: Vinç, ışıklandırma ve yardımcı sistem kontrolü

Tuzlu su ortamına dayanıklı yapısı, deniz koşullarında uzun ömürlü kullanım sağlar.

Yeşil LED'in Dış Mekan ve Denizcilik Uygulamalarındaki Avantajları:

Yeşil göstergenin açık hava kullanım avantajları:

• Karanlık Ortam Görünürlüğü: Gece şartlarında kolay sistem durumu tespiti
• Psikolojik Etki: Yeşil renk, denizcilik uygulamalarında güvenli seyir ve normal çalışma anlamını taşır
• Düşük Enerji Tüketimi: Yeşil LED'ler enerji verimlidir, batarya ile çalışan sistemlerde avantaj sağlar
• Görsel Kontrast: Deniz şartlarında bile iyi görünürlük sağlayan renk
• Gece Görüşü Koruması: Yeşil ışık, gece karanlık adaptasyonunu diğer renklere göre daha az etkiler

Bu özellikler, denizcilik ve dış mekan uygulamalarında güvenlik ve kullanım kolaylığını artırır.

---

Endüstriyel ve Taşınabilir Ekipman Uygulamaları

IC-104W geniş körüklü anahtarın endüstriyel ortamlarda ve taşınabilir ekipmanlardaki kullanımı.

IC-104W geniş körüklü anahtar, zorlu endüstriyel ortamlar ve taşınabilir ekipmanlar için dayanıklı bir kontrol çözümü sunar.

Endüstriyel Uygulamalar:

Fabrika ve üretim ortamlarında kullanım alanları:

• Toz Yoğun Ortamlar: Ahşap işleme, inşaat ve madencilik ekipmanları
• Islak Proses Alanları: Gıda işleme, tekstil ve kimya tesisleri
• Temizlenen Ortamlar: Yüksek basınçlı su ile temizlenen ekipmanlar
• Titreşimli Makineler: İş makineleri ve endüstriyel ekipman kontrolleri
• Dış Alan Tesisleri: Açık havada çalışan ekipman ve kontrol panelleri

Körüklü yapısı, zorlu endüstriyel ortamlarda kontakların temiz ve kuru kalmasını sağlar.

Taşınabilir Ekipman Uygulamaları:

Mobil ve taşınabilir cihazlarda kullanım alanları:

• Jeneratörler: Taşınabilir güç ünitelerinin kontrol panelleri
• Basınçlı Yıkama Makineleri: Yüksek basınçlı su püskürtücüleri
• Mobil Kompresörler: Taşınabilir hava kompresörleri
• Arazi Araçları: ATV, UTV ve off-road araç kontrolleri
• İnşaat Ekipmanları: El tipi ve taşınabilir inşaat aletleri

Bu tür uygulamalarda, anahtarın dış etkenlere dayanıklı yapısı uzun ömürlü kullanım sağlar.

Yeşil LED'in Endüstriyel Uygulamalardaki Anlamı:

Endüstriyel kontrol sistemlerinde yeşil göstergenin anlamı:

• İşlemin Tamamlandığı: Bir prosedürün veya işlemin başarıyla tamamlandığını bildirir
• Sistem Hazır: Ekipmanın çalışmaya hazır olduğunu gösterir
• Normal Çalışma: Sistemin normal parametreler dahilinde çalıştığını belirtir
• Güvenli Durum: Güvenlik sistemlerinin aktif ve çalışır durumda olduğunu belirtir
• Enerji Tasarrufu: Enerji verimli modu veya düşük güç tüketimini belirtir

Bu anlamlandırmalar, endüstriyel ortamlarda standart kontrol protokollerine uygundur.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104W Geniş Körüklü Işıklı Anahtar (ON-OFF, 4P, Yeşil)

---
