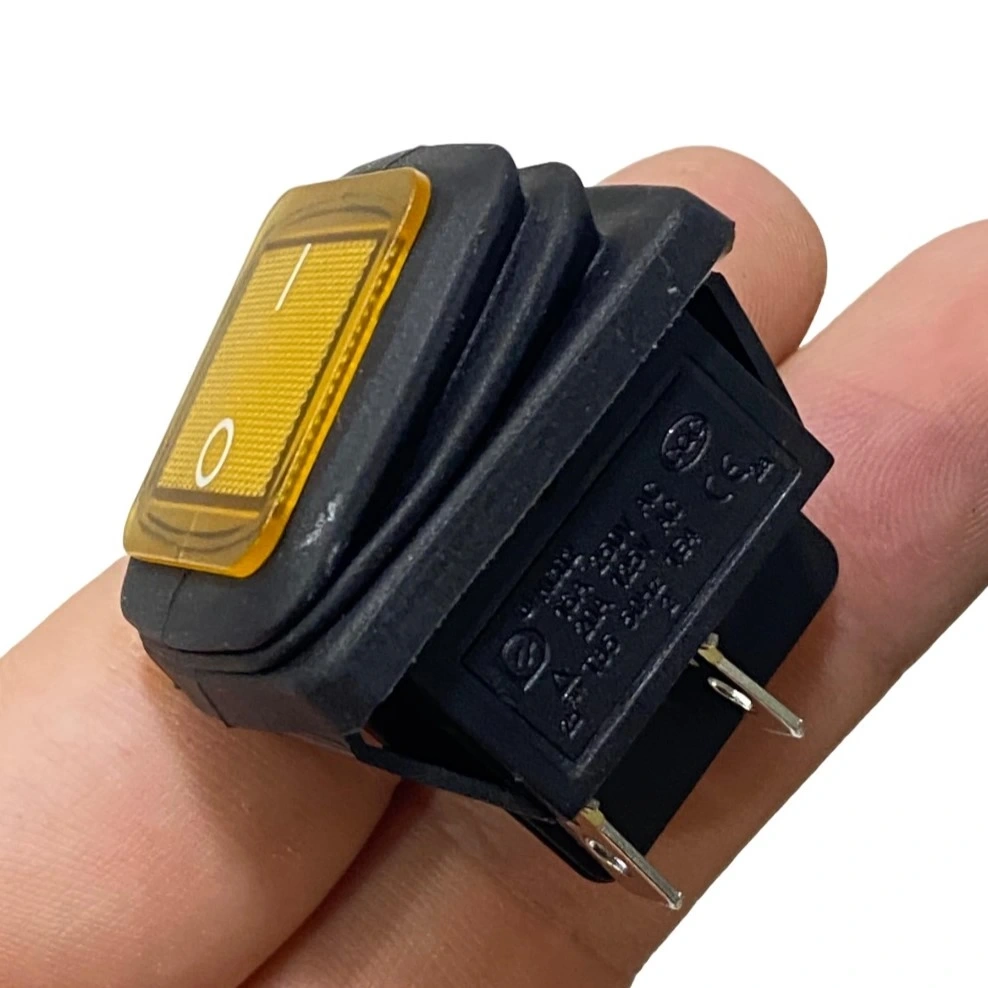

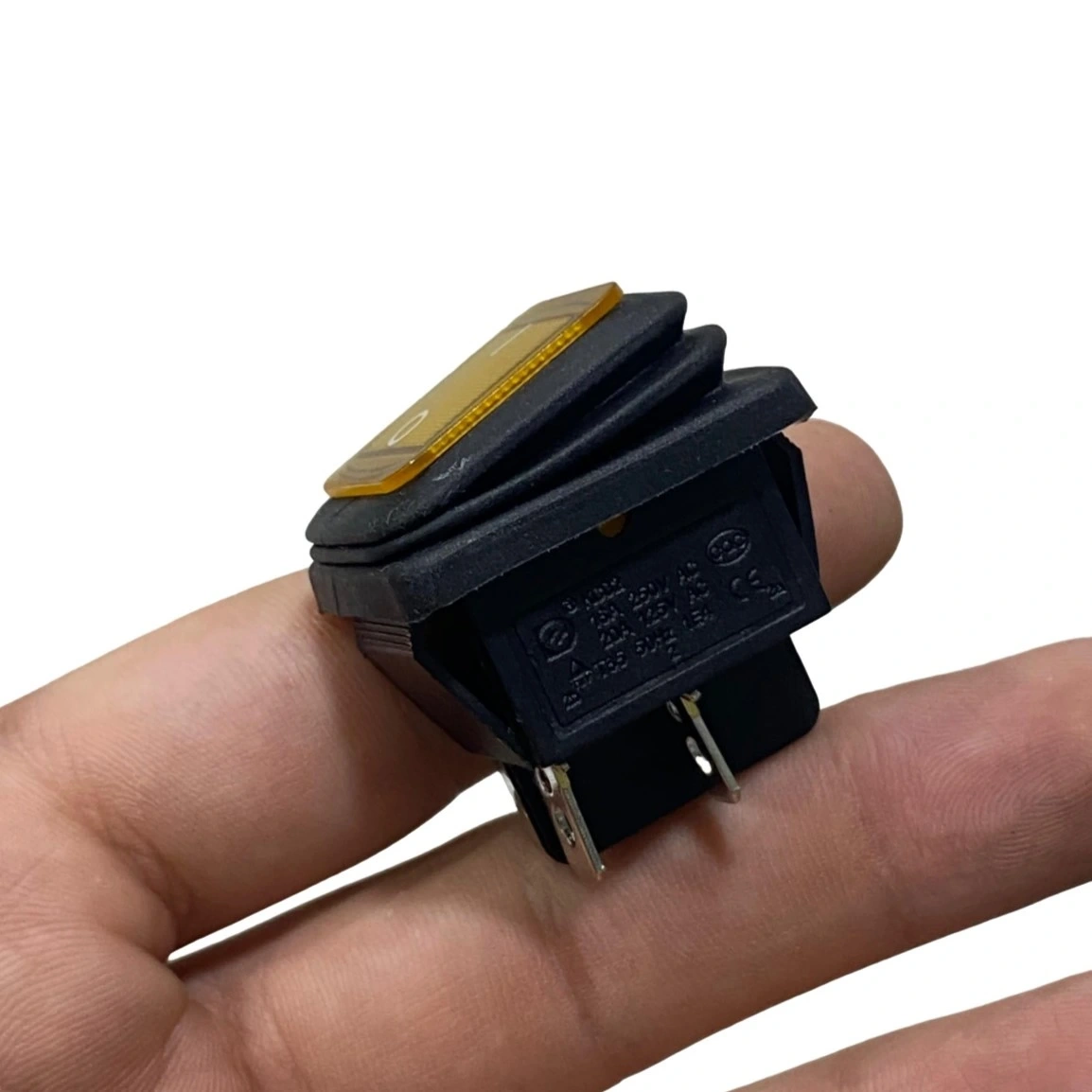

IC-104W Geniş Körüklü Işıklı Anahtar On-Off 4P Sarı

IC-104W Geniş Körüklü Işıklı Anahtar ON-OFF 4P Sarı

IC-104W Geniş Körüklü Işıklı Anahtar, elektrik devrelerinde kullanılan bir anahtardır. Bu model, geniş ve körüklü bir yapısı bulunur ve üzerinde bir ışık göstergesi bulunur. "ON-OFF" ifadesi, anahtarın iki pozisyonlu olduğunu gösterir. İlk konum "ON" (açık) konumudur, ikinci konum ise "OFF" (kapalı) konumudur.

IC-104W Geniş Körüklü Işıklı Anahtar, ON-OFF konfigürasyonu ve 4 pinli bağlantı özelliği ile elektronik projeleriniz için dayanıklı bir kontrolcüdür. Sarı LED göstergesi ve koruyucu körük tasarımı, zorlu çevre koşullarında bile güvenilir kullanım sağlar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. Çevresel etkenlerden koruyan körüklü yapısı, dış mekan ve nemli ortam uygulamaları için idealdir.

Yüksek kaliteli malzemelerden üretilen IC-104W Geniş Körüklü Işıklı Anahtar, endüstriyel kontrol sistemleri, dış mekan uygulamaları, denizcilik ekipmanları ve zorlu çevre koşullarında kullanım için mükemmel bir çözümdür.

---

Teknik Özellikler

IC-104W Geniş Körüklü Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104W
• Tip: Geniş Körüklü Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Koruma Özelliği: Körüklü Yapı (Su ve Toz Korumalı)
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Rengi: Sarı
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC
• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Körük Malzemesi: Elastik Silikon Kauçuk
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Sarı ışık
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP54 (toz ve su sıçramasına karşı koruma)

---

Kullanım Avantajları

IC-104W geniş körüklü ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Su ve Toz Koruması: Körüklü yapı ile çevresel etkenlerden koruma.
• Entegre Sarı Işık: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Arttırılmış Dayanıklılık: Zorlu ortam koşullarına uygun tasarım.
• Net Konum Göstergesi: Açık/Kapalı durumu görsel olarak kolayca anlaşılır.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş körüklü ışıklı anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Dış Mekan Uygulamaları: Bahçe ekipmanları, dış aydınlatma kontrolleri
• Denizcilik Ekipmanları: Tekne, yat ve deniz araçları kontrolü
• Nemli Ortamlar: Banyo, mutfak, yüzme havuzu ekipmanları
• Endüstriyel Kontrol Panelleri: Toz ve neme maruz kalan fabrika ortamları
• Tarım Ekipmanları: Sulama sistemleri, sera kontrolleri
• Araç İçi Kontroller: ATV, karavan, özel araç panelleri
• Uyarı Sistemleri: Sarı gösterge ile dikkat gerektiren fonksiyonlar
• Taşınabilir Ekipmanlar: Jeneratör, pompa, kompresör kontrolleri
• Açık Hava Elektronikleri: Kamp ekipmanları, portatif güç üniteleri
• Dikkat Gerektiren Sistemler: Sarı ışıklı gösterge ile "dikkat et" bildirimi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Körüklü Yapı ve Su/Toz Koruma Özellikleri

IC-104W geniş anahtarın körüklü yapısı ve su/toz koruma özelliklerinin detayları.

IC-104W geniş anahtarın en önemli özelliği, dış etkenlere karşı koruma sağlayan özel körüklü tasarımıdır.

Körüklü Yapının Özellikleri:

Körüklü yapı, anahtarın hareketli parçalarını ve kontaklarını çevresel tehditlerden korur:

• Elastik Silikon Körük: Anahtar mekanizması ve panel arasında esnek bir koruyucu bariyer oluşturur.
• Çepeçevre Sızdırmazlık: Panel yüzeyi ile tam temas sağlayarak sızdırmazlık contası görevi görür.
• Hareketli Tasarım: Anahtar kullanılırken körük esneyerek harekete izin verir, konumdan bağımsız koruma sağlar.
• Uzun Ömürlü Malzeme: UV dayanımlı, yaşlanmaya karşı dirençli silikon kauçuk yapı uzun süreli koruma sağlar.

Bu körüklü yapı, standart anahtarlarda bulunmayan önemli bir koruma katmanı sunar.

IP54 Koruma Standardı:

IC-104W anahtarı, körüklü yapısı sayesinde IP54 koruma standardına uygunluk gösterir:

• İlk Rakam (5): Toza karşı koruma. Toz girişi tamamen engellenemez, ancak cihazın normal çalışmasını etkileyecek miktarda toz girişi olmaz.
• İkinci Rakam (4): Suya karşı koruma. Her yönden gelen su sıçramalarına karşı koruma sağlar.

Bu koruma seviyesi, anahtarın zorlu çevre koşullarında güvenilir şekilde çalışmasını sağlar.

Koruma Avantajları:

Körüklü yapının sağladığı koruma avantajları:

• Nem ve Su Direnci: Yağmur, su sıçraması ve yüksek nemli ortamlarda güvenilir çalışma
• Toz Koruması: İnce toz parçacıklarının mekanizmaya girmesini engelleme
• Kimyasal Buhar Direnci: Hafif kimyasal buharlara karşı kontak koruması
• Temizlik Kolaylığı: Yüzeyin temizlik maddelerine dayanıklı olması
• Uzun Ömür: Korozyon ve oksitlenmeye karşı direnç

Bu özellikler, standart anahtarların kullanılamayacağı zorlu ortamlarda IC-104W'nin tercih edilmesini sağlar.

---

Sarı LED Göstergesi ve Özellikleri

IC-104W anahtarın sarı LED göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104W anahtarı, entegre sarı LED göstergesi ile görsel geri bildirim ve kolay tanımlama imkanı sunar.

Sarı LED Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü sarı LED
• Işık Rengi: Net ve görünür sarı (585-595nm dalga boyu)
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

Sarı Rengin Anlamı ve Kullanımı:

Sarı renk, endüstriyel kontrol sistemlerinde özel bir anlam taşır:

• Dikkat/Uyarı: Sarı renk genellikle dikkat edilmesi gereken veya özel durum bildiren bir uyarı rengidir.
• İşlem Devam Ediyor: Bir sürecin veya işlemin devam ettiğini gösterir.
• Bekliyor/Geçici Durum: Bir sistemin geçiş durumunda veya bekleme modunda olduğunu belirtir.
• Koşullu İşlem: Bir işlemin belirli koşullar altında yapılabileceğini gösterir.
• Görünürlük: Sarı renk, doğal olarak dikkat çekici ve uzak mesafelerden görülebilir.

Bu nedenle, sarı LED göstergeli anahtar, dikkat gerektiren sistemlerin kontrolü için idealdir.

LED Göstergesinin Avantajları:

Sarı LED'li anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu net şekilde gösterme
• Durum Teyidi: Sistemin aktif olduğunu dikkat çekici şekilde belirtme
• Kolay Tanımlama: Benzer panellerde farklı işlevleri renk kodlaması ile ayırt etme
• Uyarı İşlevi: Kullanıcıları dikkatli olmaları gereken durumlarda uyarma
• Kullanıcı Dostu Arayüz: Karmaşık kontrol panellerinde kolay navigasyon

Özellikle uyarı ve dikkat gerektiren uygulamalarda sarı gösterge, kullanım güvenliğini önemli ölçüde artırır.

---

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104W geniş körüklü anahtarın 4 pin DPST yapısı ve detaylı bağlantı özellikleri.

IC-104W geniş körüklü anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

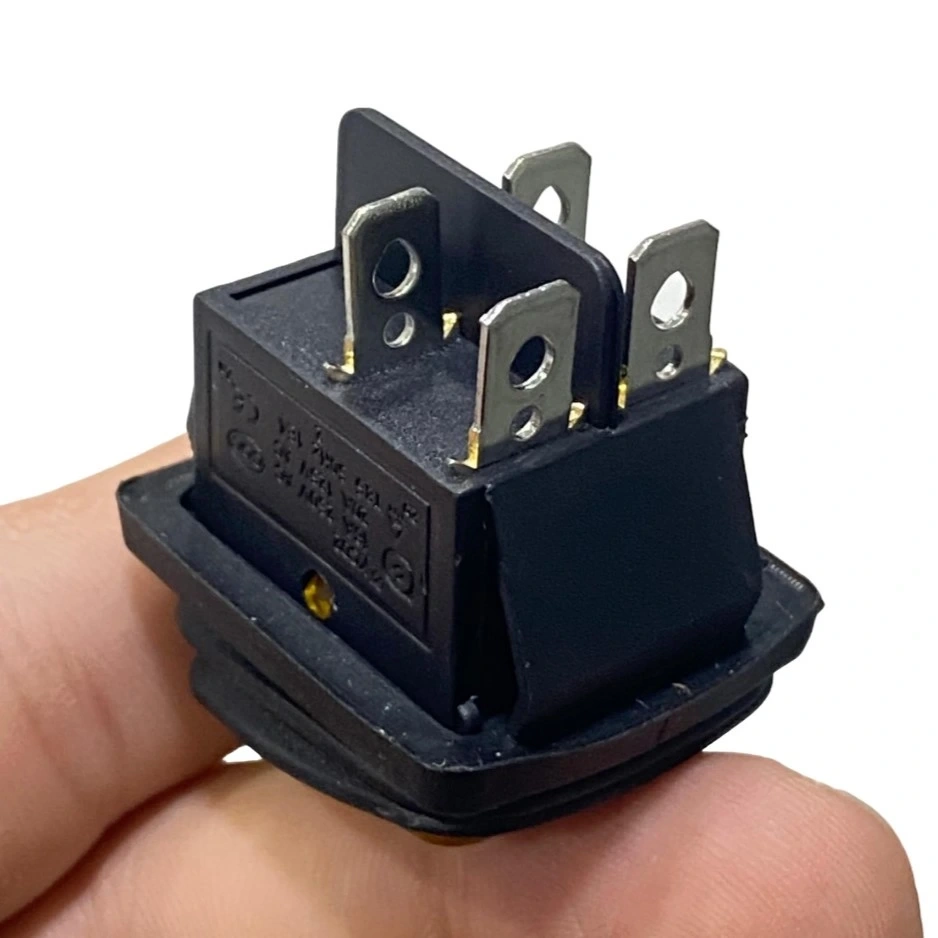

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

4 pinli DPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Standart DPST Bağlantısı: İki bağımsız devreyi aynı anda kontrol etme
• Çift Güç Kontrolü: İki ayrı güç devresini tek anahtarla yönetme
• Güç ve Sinyal Kontrolü: Ana güç ve kontrol/sinyal devresini birlikte yönetme
• Faz-Nötr Kontrolü: AC devrelerde hem faz hem nötr hattı kesme
• Pozitif-Negatif Kontrolü: DC devrelerde hem pozitif hem negatif hattı kesme
• Stereo Sistemler: Sağ ve sol kanal güç kontrolü için tek anahtar kullanma

Bu çok yönlü bağlantı yapısı, IC-104W anahtarını çeşitli elektronik uygulamalar için ideal kılar.

---

Dış Mekan ve Denizcilik Uygulamaları

IC-104W geniş körüklü anahtarın dış mekan ve denizcilik uygulamalarındaki kullanımı.

IC-104W geniş körüklü anahtar, su ve toz korumalı yapısı sayesinde dış mekan ve denizcilik uygulamaları için ideal bir kontrol elemanıdır.

Dış Mekan Uygulamaları:

Açık hava ve dış mekan kullanım senaryoları:

• Bahçe Aydınlatma Kontrolü: Dış mekan ışıklandırma sistemleri
• Sulama Sistemleri: Bahçe ve tarımsal sulama kontrolleri
• Havuz Ekipmanları: Pompa, filtre ve aydınlatma kontrolü
• Güvenlik Sistemleri: Dış mekan güvenlik kamera ve sensör kontrolü
• Garaj ve Depo Ekipmanları: Nemli ve tozlu ortamlardaki aletlerin kontrolü

Körüklü yapısı sayesinde yağmur, kar ve çiy gibi nem kaynaklarına maruz kalan ortamlarda güvenli çalışır.

Denizcilik Uygulamaları:

Tekne, yat ve deniz araçlarında kullanım alanları:

• Ana Elektrik Sistemleri: Tekne ve yatlarda elektrik devrelerinin kontrolü
• Navigasyon Ekipmanları: Seyir aydınlatması ve elektronik kontrol
• Pompa Sistemleri: Sintine, tatlı su ve atık su pompa kontrolü
• Deniz Tipi Jeneratörler: Yedek güç sistemlerinin kontrolü
• Balıkçı Teknesi Ekipmanları: Vinç, ışıklandırma ve yardımcı sistem kontrolü

Tuzlu su ortamına dayanıklı yapısı, deniz koşullarında uzun ömürlü kullanım sağlar.

Sarı LED'in Dış Mekan ve Denizcilik Uygulamalarındaki Avantajları:

Sarı göstergenin açık hava kullanım avantajları:

• Uzak Mesafeden Görünürlük: Sarı ışık, uzak mesafelerden bile kolayca fark edilebilir
• Sisli/Puslu Havalarda Görünürlük: Sarı ışık, sis ve pus gibi zorlu görüş koşullarında daha iyi penetrasyon sağlar
• Dikkat Çekici Renk: Dikkat edilmesi gereken sistemleri belirgin şekilde işaretler
• Uluslararası Tanınırlık: Sarı renk, denizcilik ve deniz taşıtları için dikkat/uyarı anlamını taşır
• Düşük Beyaz Işık Kirliliği: Sarı ışık, gece görüşünü beyaz ışığa göre daha az etkiler

Bu özellikler, denizcilik ve dış mekan uygulamalarında güvenlik ve kullanım kolaylığını artırır.

---

Uyarı Sistemleri ve Dikkat Gerektiren Uygulamalar

IC-104W sarı göstergeli anahtarın uyarı sistemleri ve dikkat gerektiren uygulamalardaki kullanımı.

IC-104W sarı LED göstergeli anahtar, evrensel olarak dikkat ve uyarı anlamına gelen sarı renk sayesinde, özel dikkat gerektiren sistemlerde ideal bir kontrol elemanıdır.

Endüstriyel Uyarı Sistemleri:

Fabrika ve üretim ortamlarındaki uyarı kontrolleri:

• Makine Hazırlık Durumu: Ekipmanın çalışmaya hazır ancak dikkat gerektirdiğini belirtme
• Proses Değişim Bildirimi: Üretim sürecinde değişiklik olduğunu uyarma
• Arıza Ön-Uyarısı: Henüz kritik olmayan ancak dikkat gerektiren sistem durumları
• Geçici Mod İndikatörü: Sistemin normal dışı bir modda çalıştığını gösterme
• Kapasite Sınırı Göstergesi: Bir sistemin kapasitesinin üst sınırına yaklaştığını bildirme

Bu uygulamalarda, sarı gösterge operatörleri potansiyel riskler konusunda uyarır.

Araç ve Ulaşım Kontrolleri:

Taşıt ve seyir kontrol sistemlerindeki uyarı fonksiyonları:

• Yardımcı Sistemler: Kritik olmayan ancak dikkat gerektiren yardımcı sistem kontrolleri
• Yakıt Seviyesi Uyarısı: Düşük yakıt seviyesi veya yakıt sistemi kontrolleri
• Park Sensörleri: Park yardım sistemlerinin aktivasyon kontrolü
• Geçici Hızlanma Modu: Ekstra güç modunu etkinleştiren sistemler
• Navigasyon İndikatörleri: Rota değişikliği veya dikkat gerektiren seyir bilgileri

Sarı gösterge, kullanıcıları normal dışı koşullar veya özel durumlar hakkında bilgilendirir.

Güvenlik Sistemleri Uygulamaları:

Güvenlik kontrolleri ve uyarı sistemlerindeki sarı gösterge kullanımı:

• Ön-Alarm Durumu: Henüz tam alarm seviyesinde olmayan ancak dikkat gerektiren durumlar
• Sistem Hazır Durumu: Güvenlik sisteminin aktif ancak henüz tetiklenmediğini belirtme
• Bölgesel Uyarı: Belirli bir alanda dikkat gerektiren durum olduğunu gösterme
• Yetkilendirme Bekliyor: Erişim veya yetkilendirme bekleyen sistem durumu
• Bakım Hatırlatıcı: Bakım zamanının yaklaştığını bildiren gösterge

Bu uygulamalarda sarı gösterge, tam tehlike (kırmızı) ile normal durum (yeşil) arasında orta seviye bir uyarı sağlar.

Sarı Işığın Evrensel Anlamı:

Tüm endüstri ve kontrol sistemlerinde sarı ışığın anlamı:

• Değişim/Geçiş: Bir durumdan diğerine geçiş aşamasını belirtir
• Bekle/Hazırlan: "Bekle" veya "Hazırlan" komutu olarak evrensel anlam taşır
• Dikkat Et: Aşırı endişe gerektirmeyen ancak farkındalık gerektiren durum
• Kısmi Kısıtlama: Tam kısıtlama olmayan ancak bazı sınırlamalar olduğunu belirtir
• Potansiyel Risk: Şu anda var olmayan ancak oluşabilecek risklere karşı uyarı

Sarı LED göstergeli anahtarın kullanımı, bu evrensel anlamları operatörlere ve kullanıcılara doğrudan iletir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104W Geniş Körüklü Işıklı Anahtar (ON-OFF, 4P, Sarı)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
