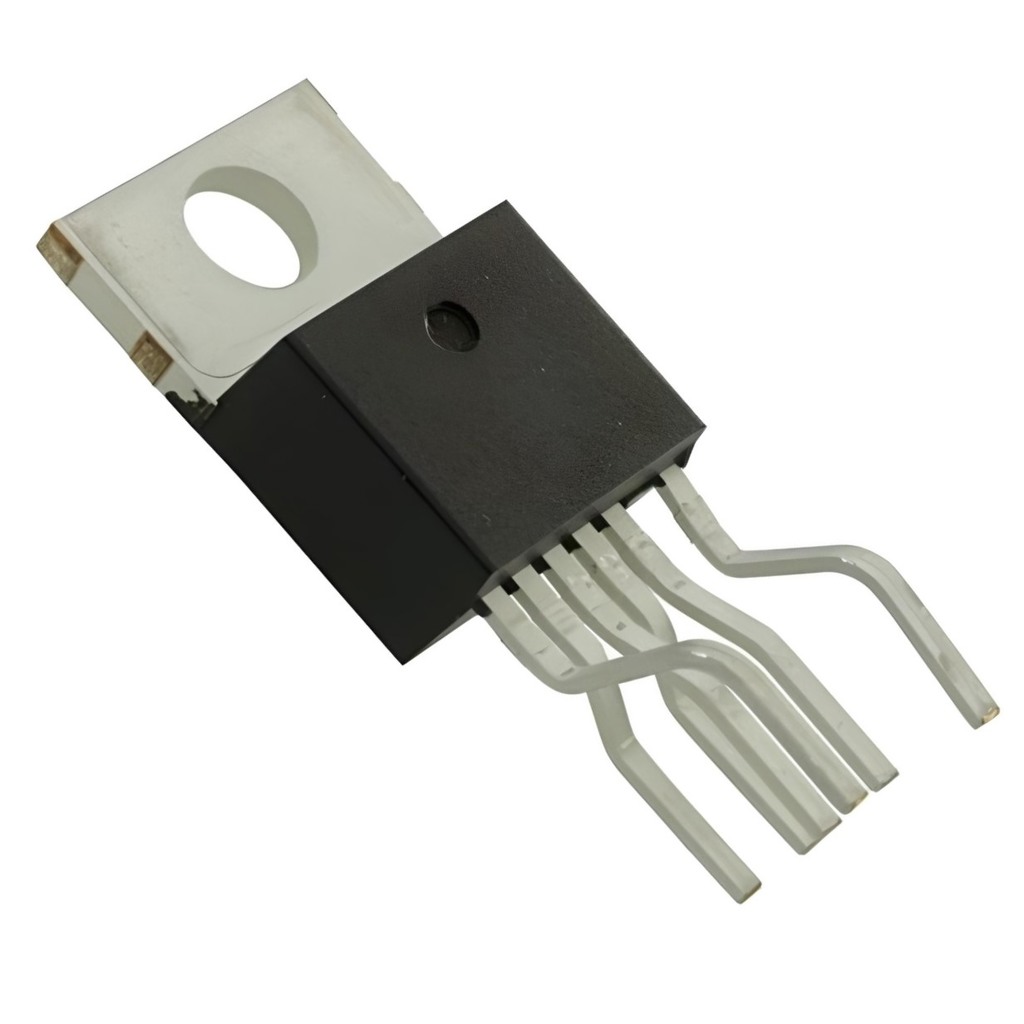

FSCM0565RGWDTU (CM0565R) Güç Anahtarı Entegresi To-220-6L
FSCM0565RGWDTU, Fairchild Semiconductor (şu anda ON Semiconductor) tarafından üretilen entegre bir güç anahtarı IC’sidir. Bu IC, 650V MOSFET ve PWM (Pulse Width Modulation) denetleyicisini tek bir çip üzerinde birleştirir. Düşük güçlü ve yüksek verimlilikteki anahtarlamalı güç kaynakları (SMPS) tasarımlarında kullanılır. Özellikle enerji tasarrufu sağlamak ve bekleme modundaki enerji tüketimini azaltmak için optimize edilmiştir.
Teknik Özellikler:
- MOSFET Gerilim Dayanımı: 650V
- Entegre PWM Denetleyici: Evet
- Anahtarlama Frekansı: 67kHz
- Standby Güç Tüketimi: 0.15W
- Yumuşak Başlatma (Soft Start): Mevcut
- UVLO (Undervoltage Lockout): Mevcut
- Çalışma Sıcaklığı: -40°C ile +150°C
- Paket Tipi: TO-220-6L (6 bacaklı, yüksek termal performansa sahip TO-220 paketi)
Anahtar Avantajlar:
- Entegre MOSFET: Dahili 650V MOSFET ile yüksek voltaj uygulamaları için uygundur.
- Yüksek Verimlilik: Enerji tasarrufu sağlayan tasarımı, bekleme modundaki enerji tüketimini minimize eder.
- Çoklu Koruma Mekanizmaları: Aşırı yük, aşırı sıcaklık ve düşük voltaj gibi durumlara karşı çeşitli koruma özellikleri içerir.
- Basit Tasarım: PWM kontrolör ve MOSFET'in tek bir IC içinde entegre edilmesi, devre tasarımını basitleştirir ve maliyetleri düşürür.
- Geniş Uygulama Alanı: Düşük güç tüketimli SMPS, adaptörler, şarj cihazları ve endüstriyel elektronik cihazlarda kullanıma uygundur.
Uygulama Alanları:
- Anahtarlamalı Güç Kaynakları (SMPS)
- AC-DC dönüştürücüler
- Endüstriyel ve tüketici elektroniği güç çözümleri
- LED sürücüler
- Şarj cihazları ve adaptörler
Paket İçeriği:
1 adet FSCM0565RGWDTU (CM0565R) Güç Anahtarı Entegresi To-220-6L
