F450 Quadcopter Drone Gövdesi - Drone Frame

F450 Quadcopter Drone Gövdesi (Drone Frame)

F450 Quadcopter Drone Gövdesi, drone yapımı için tasarlanmış sağlam ve hafif bir iskelet yapısıdır. DJI Flamewheel F450 tarzında üretilen bu frame, özellikle hobi amaçlı, eğitim ve orta seviye fotogrametri uygulamaları için ideal bir çözüm sunar. Fiberglass malzemeden üretilen kollar ve merkezi taşıyıcı plakalar sayesinde hem hafiflik hem de dayanıklılık sağlar.

450mm motor-motor diagonal mesafesine sahip bu gövde, PCB yapısındaki kolları sayesinde elektronik bağlantılar için kolaylık sağlarken, çift katlı merkez plakası sayesinde uçuş kontrolörü, Arduino gibi mikrodenetleyiciler, güç dağıtım kartı ve diğer elektronik ekipmanlar için geniş montaj alanı sunar. Entegre güç dağıtım sistemine sahip kolları, motor sürücü kartlarının kolay bağlantısına imkan tanır.

F450 drone gövdesi, standart 2212 veya 2216 tipi drone motorları ile mükemmel uyum sağlar ve 1000-1200KV motor-ESC kombinasyonları için optimize edilmiştir. Ayrıca 8-10 inç pervaneler için en ideal mesafeyi sunan kol uzunluğu ile verimli uçuş performansı sağlar. Beyaz ve kırmızı kolları sayesinde havada yön tayini kolaylaşırken, gövde üzerindeki önceden açılmış montaj delikleri, kurulumu hızlandırır ve standart ekipmanlarla uyumlu çalışmayı garantiler.

---

Teknik Özellikler

F450 Quadcopter Drone Gövdesi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Gövde Tipi: Quadcopter (X Konfigürasyonu)
• Diagonal Uzunluk: 450mm (motor merkezleri arası)
• Kol Uzunluğu: Yaklaşık 225mm
• Kol Genişliği: 20.5mm
• Merkez Plaka Çapı: Yaklaşık 110mm
• Malzeme: Fiberglass PCB (kollar), Nylon/plastik (merkez plakalar)
• Yükseklik: 55mm (standart bacak ile)
• Ağırlık: Yaklaşık 280g (sadece gövde)
• Renk: Kırmızı & Beyaz Kollar, Siyah Merkez Plaka
• Maksimum Taşıma Kapasitesi: 1,4kg (önerilen)
• Önerilen Motor Tipi: 2212/2216 brushless motorlar
• Uyumlu Motor KV Değeri: 800-1200KV
• Önerilen Pervane Boyutu: 8-10 inç
• Önerilen ESC: 20-30A
• Entegre Güç Dağıtımı: Evet (PCB kollar üzerinde)
• Güç Dağıtım Akımı: Maksimum 20A (kol başına)
• Montaj Delikleri: Standart 30.5mm x 30.5mm flight controller montaj delikleri
• İniş Takımı: Dahil (yükseltilmiş iniş takımı)
• Motor Montaj Delikleri: 16mm x 19mm
• Pil Montaj Alanı: 110mm x 50mm

---

Gövde Parçaları ve Yapısal Özellikleri

F450 drone gövdesinin temel bileşenleri ve parçalarının detaylı incelemesi.

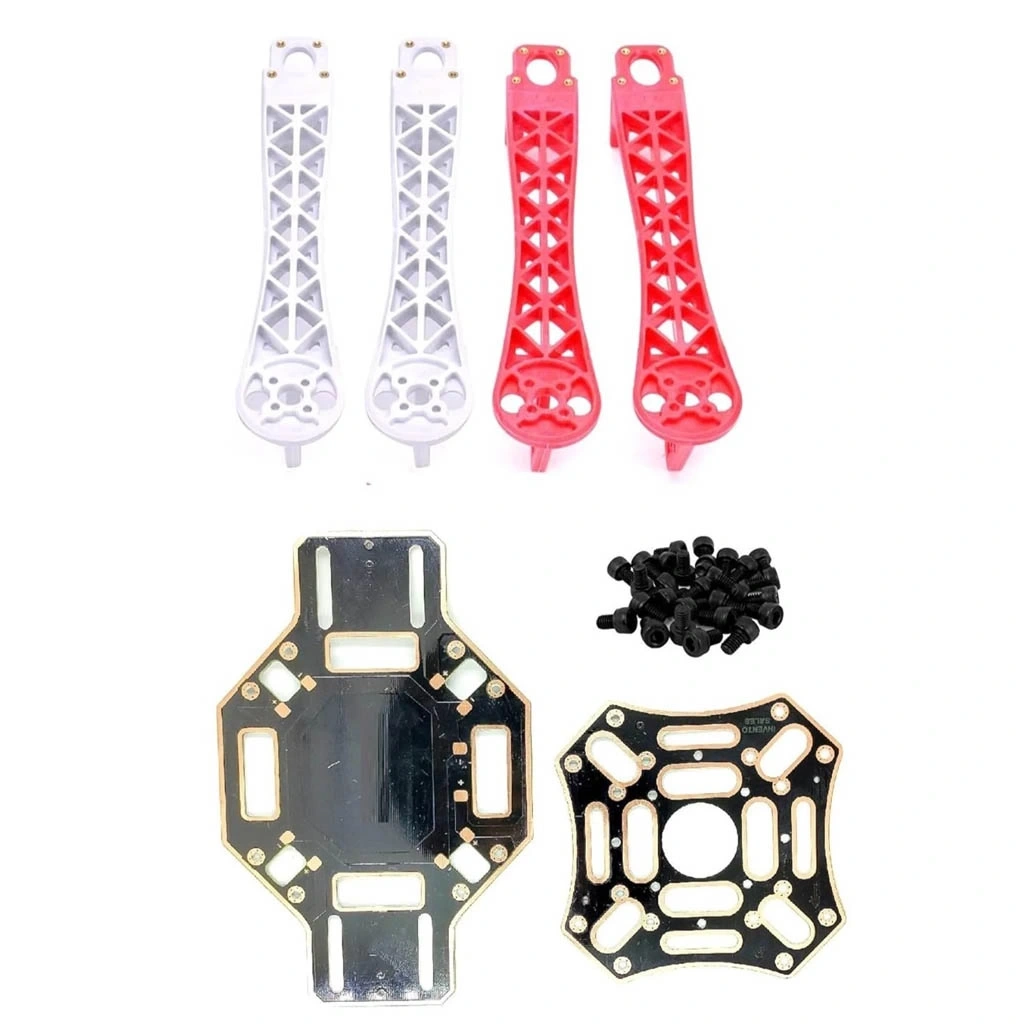

Gövde Bileşenleri ve Paket İçeriği

F450 drone frame paketinde bulunan parçalar ve temel bileşenler:

• Ana Parçalar:
  • 2 adet kırmızı PCB kol (ön kollar)
  • 2 adet beyaz PCB kol (arka kollar)
  • 1 adet alt merkez plaka (siyah plastik/nylon)
  • 1 adet üst merkez plaka (siyah plastik/nylon)
  • 4 adet iniş takımı ayağı (siyah plastik)
  • 2 adet iniş takımı rayı (siyah plastik)
• Bağlantı Elemanları:
  • 8 adet M3 x 8mm vida (kolları merkez plakaya monte etmek için)
  • 16 adet M2.5 x 6mm vida (motorları kollara monte etmek için)
  • 4 adet M3 x 30mm standoff (merkez plakaları birleştirmek için)
  • Çeşitli M3 somun ve pullar
  • 8 adet kablo bağı (kablo düzenlemesi için)
• Opsiyonel Ekipman (Pakete Dahil Değil):
  • Güç dağıtım kartı (PDB)
  • Batarya strapi
  • Vibrasyon önleyici sünger/damper
  • Kamera montaj platformu
  • LED şeritler

Malzeme ve Dayanıklılık

F450 gövde yapısının malzeme özellikleri ve dayanıklılık analizi:

• PCB Kollar:
  • FR-4 fiberglass malzeme
  • 1.6mm kalınlık
  • Çift taraflı bakır kaplama
  • 20A kadar akım taşıma kapasitesi
  • Esnek ama kırılmaya karşı dirençli yapı
• Merkez Plakalar:
  • Yüksek dayanımlı nylon/plastik
  • 2.5mm-3mm kalınlık
  • UV dirençli
  • Hafif ancak yüksek burulma direnci
  • Çift katlı mimari ile artan sağlamlık
• İniş Takımı:
  • Darbe emici PA66 nylon malzeme
  • Kademeli kalınlık (3-5mm)
  • Esneklik sayesinde sert inişlerde şok absorbe etme
  • UV ve çizilmeye dayanıklı
• Dayanıklılık Özellikleri:
  • Hafif darbeler ve düşüşlerde dayanıklı
  • Hava koşullarına karşı temel dirençli
  • -10°C ile 60°C arası çalışma sıcaklığı
  • Rüzgâr direnci: 30-35 km/s'e kadar (8 Beaufort)
  • Yük taşıma kapasitesi: Yaklaşık 1.4kg (pilleri dahil)

Kolların Yapısı ve Elektriksel Özellikleri

F450 kollarının teknik ve elektriksel detayları:

• Kol Geometrisi:
  • Streamline (akış çizgisi) tasarım
  • Genişlik: 20.5mm (ortada)
  • İnceltilmiş kenarlar ile hava direncini azaltma
  • Motor montaj ucu genişliği: 26mm
  • Merkez bağlantı genişliği: 30mm
• Elektriksel Özellikler:
  • Pozitif (+) ve negatif (-) hat yolları
  • Çift taraflı bakır kaplama (35μm kalınlık)
  • Motor başına maksimum 20A akım desteği
  • Lehimleme noktaları ve test padleri
  • ESC bağlantısı için işaretlenmiş alanlar
• Sinyalizasyon:
  • Kırmızı ön kollar (ileri yön göstergesi)
  • Beyaz arka kollar (geri yön göstergesi)
  • Optik kontrast ile havada yön tayini kolaylığı
  • Işık yansıtıcı özellik ile düşük ışıkta görünürlük

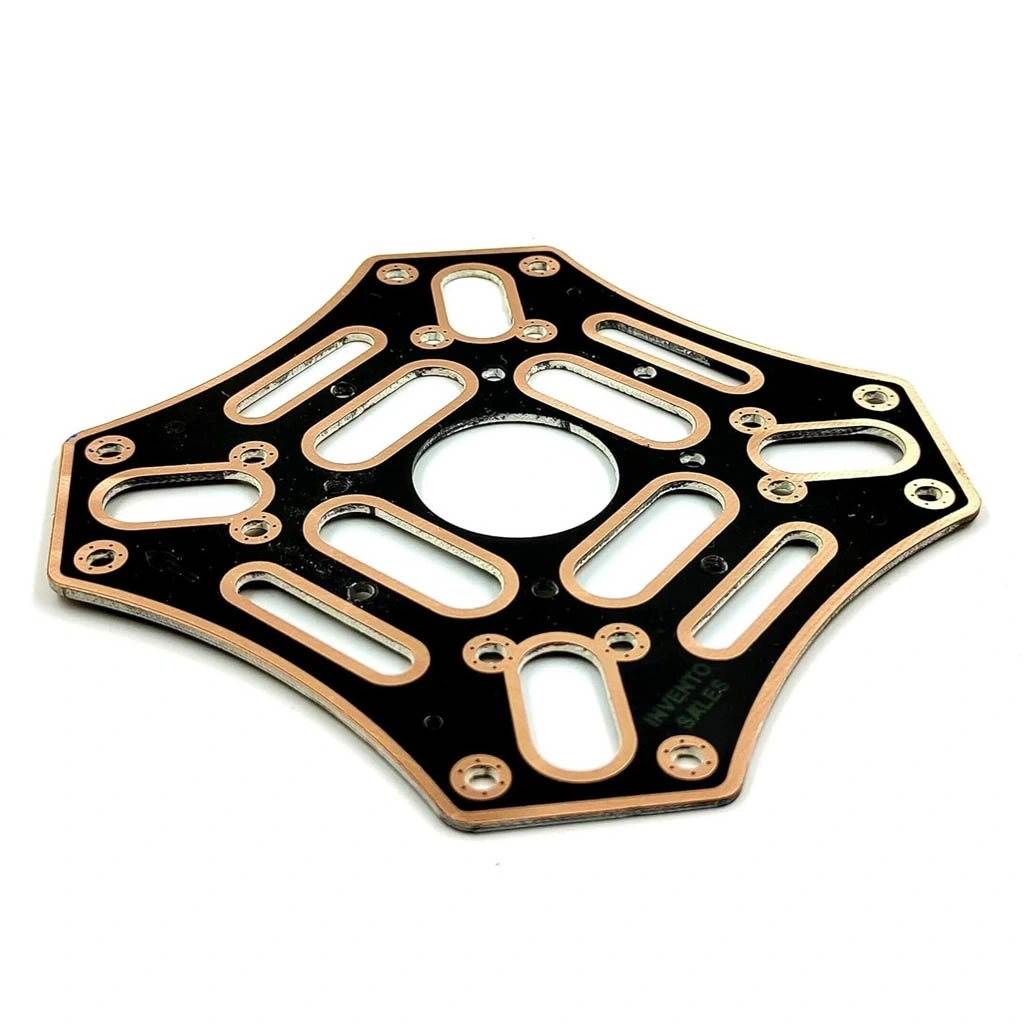

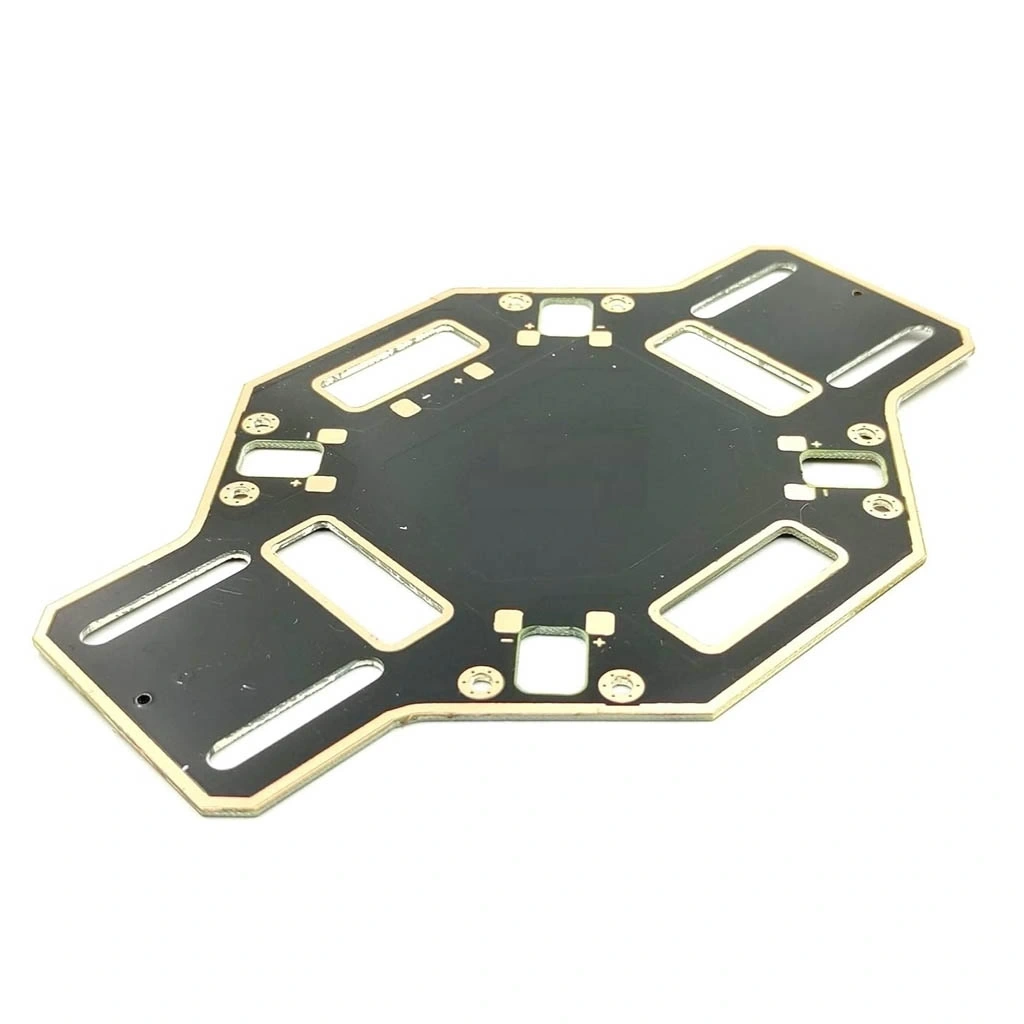

Merkez Plakaların Tasarımı ve Montaj Özellikleri

F450 merkez plaka sisteminin teknik detayları:

• Merkez Plaka Yapısı:
  • İki katlı sandviç tasarımı
  • Yıldız şeklinde 8 kollu tasarım
  • Toplam kalınlık: 55mm (standofflar ile)
  • Simetrik ağırlık dağılımı
  • Entegre kablo geçiş kanalları
• Montaj Noktaları:
  • 30.5mm x 30.5mm standart uçuş kontrolörü montaj delikleri
  • M3 vida desteği ile uyumlu
  • Güç dağıtım kartı için özel montaj alanı
  • Kamera gimbal için opsiyonel montaj noktaları
  • Batarya platformu için geniş taban alanı
• Modifikasyon İmkanları:
  • Genişletme plakaları için ek delikler
  • GPS kulesi için montaj pozisyonu
  • LED şerit entegrasyonu için kenar kanalları
  • FPV verici ve anten montaj noktaları
  • Koruyucu kapak (canopy) uyumu

---

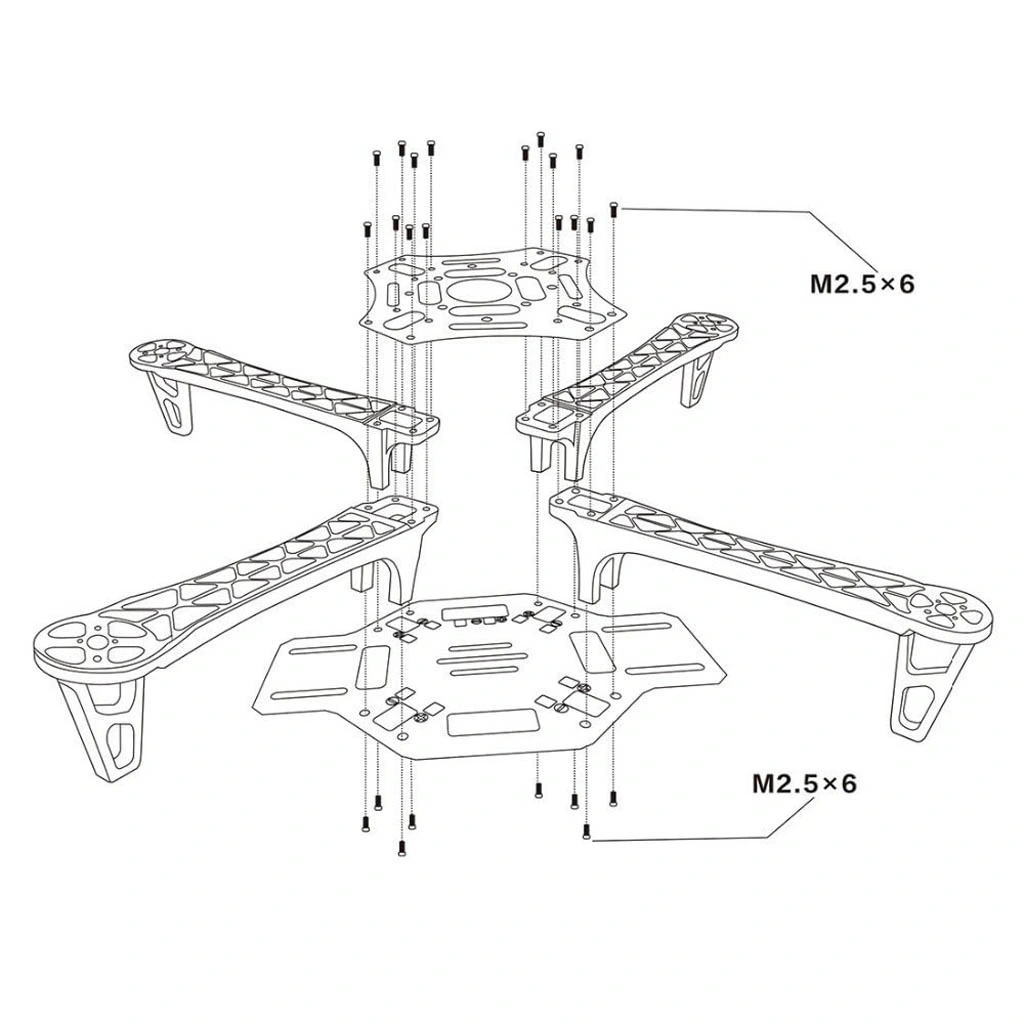

Kurulum ve Montaj Kılavuzu

F450 drone gövdesinin adım adım montaj talimatları ve kurulum ipuçları.

Temel Montaj Adımları

F450 gövdenin temel kurulum aşamaları:

• Hazırlık ve Parça Kontrolü:
  • Tüm parçaların eksiksiz olduğunu kontrol edin
  • Gerekli aletleri hazırlayın (yıldız tornavida, allen anahtar seti, pense)
  • PCB kollardaki çatlak veya hasar kontrolü yapın
  • Montaj vidalarını boylarına göre gruplayın
• Merkez Plakanın Hazırlanması:
  • M3 standoffları alt merkez plakaya monte edin
  • Güç dağıtım kartını (PDB) alt plakaya yerleştirin (opsiyonel)
  • PDB'yi merkez plakaya sabitlemek için küçük vidalar kullanın
  • Ana güç kablolarını PDB'ye lehimleyin
• Kolların Montajı:
  • Kırmızı kolları ön, beyaz kolları arka olacak şekilde yerleştirin
  • Her kolu M3x8mm vidalar ile alt merkez plakaya sabitleyin
  • Vidaları aşırı sıkmadan eşit şekilde sıkın
  • Kolların simetrik ve düz olduğunu kontrol edin
• Motor ve ESC Montajı:
  • Motorları kollardaki montaj deliklerine M2.5 vidalarla sabitleyin
  • ESC'leri kolların alt tarafına çift taraflı bant ile yapıştırın
  • Motor kablolarını ESC'lere lehimleyin
  • ESC güç kablolarını kollar üzerindeki güç yollarına lehimleyin
• İniş Takımı Montajı:
  • İniş takımı raylarını alt plakanın altına yerleştirin
  • İniş takımı ayaklarını raylara geçirin
  • Vidalar ile iniş takımını sabitleyin
  • İniş takımı dengesini kontrol edin
• Elektronik Ekipmanların Montajı:
  • Uçuş kontrolörünü titreşim önleyici sünger üzerine yerleştirin
  • Uçuş kontrolörünü üst ve alt plaka arasına monte edin
  • ESC sinyal kablolarını uçuş kontrolörüne bağlayın
  • Üst plakayı standofflara sabitleyerek montajı tamamlayın

Motor ve ESC Bağlantıları

Motorların ve ESC'lerin doğru bağlantı şeması ve konfigürasyonu:

• Motor Yön Konfigürasyonu (X düzeni):
  • Motor 1: Sağ ön - Saat yönünün tersine (CCW) dönüş
  • Motor 2: Sol ön - Saat yönünde (CW) dönüş
  • Motor 3: Sol arka - Saat yönünün tersine (CCW) dönüş
  • Motor 4: Sağ arka - Saat yönünde (CW) dönüş
• ESC Bağlantı Sırası (Flight Controller'a):
  • ESC 1: Sağ ön motor - Sinyal pini 1
  • ESC 2: Sol ön motor - Sinyal pini 2
  • ESC 3: Sol arka motor - Sinyal pini 3
  • ESC 4: Sağ arka motor - Sinyal pini 4
• Güç Dağıtım Sistemi:
  • Batarya bağlantısı: XT60/XT90/T-Plug konnektör ile PDB'ye
  • ESC güç bağlantıları: Kollar üzerindeki bakır yollar ile PDB'ye
  • BEC (Battery Eliminator Circuit): 5V/12V çıkış için regülatör
  • Güç ölçümü: Akım sensörü ile batarya tüketim takibi (opsiyonel)
• Kablo Yönetimi:
  • Motor kablolarını kollara kablo bağları ile sabitleme
  • ESC sinyal kablolarını merkeze doğru düzgünce yönlendirme
  • Batarya kablolarını iniş takımının altından geçirme
  • Tüm bağlantıların pervanelerden uzakta olmasını sağlama

Pervane Seçimi ve Montajı

F450 gövde için uygun pervane seçimi ve montaj teknikleri:

• Uyumlu Pervane Boyutları:
  • Önerilen boyut: 8-10 inç çap, 4.5-4.7 pitch
  • Minimum: 8x4.5 pervaneler
  • Optimum: 9x4.7 veya 10x4.5 pervaneler
  • Maksimum: 11 inç (iniş takımı yükseltme gerektirir)
• Pervane Materyalleri:
  • Plastik (nylon): Ekonomik, hafif, darbelerde kırılarak motoru korur
  • Karbon fiber: Daha rijit, daha verimli, daha pahalı
  • Katlanabilir pervaneler: Taşıma kolaylığı için
  • Düşük gürültülü pervaneler: Daha yavaş dönüş için özel tasarım
• Montaj Tekniği:
  • Doğru yönlü pervaneleri uygun motorlara takın (CW/CCW)
  • Pervane adaptörlerini kullanarak sıkı bağlantı sağlayın
  • Vidaları eşit şekilde sıkın, aşırı sıkmaktan kaçının
  • Pervane balansını kontrol edin ve gerekirse ayarlayın
• Pervane Güvenliği:
  • Pervane koruyucuları kullanın (özellikle iç mekanda)
  • Pervaneleri her uçuştan önce çatlak/hasar için kontrol edin
  • Yedek pervane setini her zaman yanınızda bulundurun
  • Kalite markaların orijinal pervanelerini tercih edin

---

Elektronik Sistem Entegrasyonu

F450 gövde ile uyumlu elektronik sistemlerin entegrasyonu ve önerilen ekipmanlar.

Uyumlu Uçuş Kontrolörleri

F450 quadcopter ile kullanılabilecek uçuş kontrolörleri ve özellikleri:

• Popüler Uçuş Kontrolör Seçenekleri:
  • Pixhawk 4/6 (ArduPilot/PX4 destekli)
  • Naze32/F3/F4/F7 (Betaflight/Cleanflight destekli)
  • DJI NAZA-M Lite/V2
  • APM 2.8/APM 3.x (ArduCopter destekli)
  • Matek F405/F722 serisi
• Montaj Özellikleri:
  • 30.5mm x 30.5mm standart montaj delik mesafesi
  • Titreşim önleyici standoff veya sünger gereksinimi
  • Merkez plakaların arasına konumlandırma
  • Yönlendirme: Ok işareti drone'un ön tarafına doğru
• Önerilen Sensör Donanımları:
  • GPS modülü (konum tutma ve return-to-home için)
  • Barometre (yükseklik kontrolü için)
  • Manyetometre/Pusula (yön bilgisi için)
  • Sonar/Lidar (alçak irtifa hassas yükseklik ölçümü)
  • Akım sensörü (batarya tüketim takibi için)

Motor ve ESC Seçimi

F450 gövde için ideal motor ve ESC kombinasyonları:

• Önerilen Motor Özellikleri:
  • Boyut: 2212 veya 2216 brushless motorlar
  • KV Değeri: 800-1200KV (optimum 920-980KV)
  • Güç: 150W-350W arası
  • İtki: Motor başına 500g-800g (toplam 2-3.2kg)
  • Örnek modeller: Emax MT2213, Sunnysky X2212, DJI 2212
• ESC Gereksinimleri:
  • Akım Kapasitesi: 20-30A (motor KV değerine göre)
  • BEC Özelliği: 5V/3A (opsiyonel, ayrı UBEC de kullanılabilir)
  • Firmware: BLHeli_S veya BLHeli_32 (önerilir)
  • Protokol Desteği: Oneshot125, Multishot veya DShot
  • Örnek modeller: Emax BLHeli Series, Hobbywing XRotor, T-Motor
• Performans Kombinasyonları:
  • Başlangıç seviyesi: 2212 920KV motor + 20A ESC + 9x4.5 pervane
  • Optimum performans: 2212 980KV motor + 25A ESC + 10x4.5 pervane
  • Yük taşıma: 2216 880KV motor + 30A ESC + 10x4.7 pervane
  • Uzun uçuş süresi: 2212 800KV motor + 20A ESC + 9x4.7 pervane

Batarya ve Güç Sistemleri

F450 için uygun batarya seçimi ve güç sistemleri:

• Batarya Özellikleri:
  • Tip: 3S-4S LiPo (11.1V-14.8V)
  • Kapasite: 2200mAh-5000mAh
  • Deşarj Oranı: Minimum 25C
  • Ağırlık: 200g-450g (uçuş süresini etkiler)
  • Konnektör: XT60 veya XT90 (yüksek akım desteği)
• Güç Dağıtım Sistemi:
  • Entegre PCB güç yolları (kol başına 20A)
  • Merkezi PDB (opsiyonel, akım sensörü için önerilir)
  • Güç filtreleme için kapasitörler (elektriksel gürültüyü azaltır)
  • Uygun kesitli kablolar (minimum 14 AWG ana güç, 16-18 AWG motor)
• Uçuş Süresi Tahminleri:
  • 3S 2200mAh: ~7-8 dakika
  • 3S 3000mAh: ~10-12 dakika
  • 4S 3000mAh: ~12-15 dakika
  • 4S 5000mAh: ~18-22 dakika
  • Not: Uçuş şartları, yük, rüzgar ve uçuş tarzına göre değişir

Telemetri ve İletişim Sistemleri

F450 dronunuz için iletişim ve telemetri ekipmanları:

• Radyo Kontrol Sistemleri:
  • Minimum kanal sayısı: 6 kanal (4 ana kontrol + mod + yardımcı)
  • Önerilen protokoller: SBUS, IBUS, PPM
  • Frekans: 2.4GHz (yaygın) veya 900MHz (uzun menzil)
  • Örnek alıcı-verici setleri: FrSky Taranis, Radiomaster TX16S, FlySky
• Telemetri Seçenekleri:
  • RC sistemi üzerinden: FrSky SmartPort, Crossfire Telemetry
  • Bağımsız sistem: 3DR Radio Telemetry, RFD900
  • Mobil: Bluetooth modülü, WiFi modülü
  • İzlenen veriler: Batarya voltajı, akım, RSSI, GPS konumu, yükseklik
• FPV (Birinci Şahıs Görüş) Sistemleri:
  • Kamera: CMOS veya CCD (düşük ışık koşulları için)
  • Verici: 5.8GHz (25mW-800mW)
  • Anten: Cloverleaf veya Pagoda (omnidirectional)
  • Görüntü kalitesi: Analog veya dijital (DJI FPV gibi)
  • Montaj: Titreşim sönümleyici platform veya gimbal

---

Uçuş Performansı ve Ayarlar

F450 quadcopter'ın uçuş performansını optimize etme teknikleri ve ayarları.

Ağırlık ve Balans Optimizasyonu

Drone'un ağırlık dağılımı ve denge ayarları:

• Optimum Ağırlık Dağılımı:
  • Ağırlık merkezi drone'un tam ortasında olmalı
  • X, Y ve Z eksenlerinde simetrik denge
  • Batarya konumu ile ağırlık merkezini ayarlama
  • Ek ekipmanları dengeyi bozmayacak şekilde konumlandırma
• Toplam Ağırlık Kategorileri:
  • Hafif yapı: 700-800g (uzun uçuş süresi)
  • Standart yapı: 800-1000g (iyi performans dengesi)
  • Ağır yapı: 1000-1300g (kamera veya ek ekipman taşıma)
  • Maksimum kalkış ağırlığı: ~1400-1500g
• Balans Kontrol Yöntemleri:
  • Parmak testi: Merkezden tutulduğunda dengede kalması
  • Motor düzlemi kontrolü: Su terazisi ile tüm motorların aynı düzlemde olması
  • Dinamik balans: Havada asılı kalma sırasında PID değerlerinin denge kontrolü
  • Pervane balansı: Her pervanenin kendi ekseni etrafında dengeli dönmesi

PID Ayarları ve Uçuş Karakteristiği

Uçuş kontrolörü ayarları ve uçuş performansını iyileştirme:

• Temel PID Parametreleri:
  • P (Orantısal): Komutlara tepki hızı, yüksek değerlerde titreşim olabilir
  • I (İntegral): Dış etkilere karşı kararlılık, rüzgar direnci
  • D (Türevsel): Aşırı tepkileri azaltır, yumuşak geçişler sağlar
  • Rate (Hız): Dönüş ve hareket hızı
• Başlangıç PID Değerleri (Referans):
  • Roll/Pitch P: 4.0-5.0
  • Roll/Pitch I: 0.03-0.05
  • Roll/Pitch D: 15-20
  • Yaw P: 6.0-8.0
  • Yaw I: 0.1-0.2
  • Yaw D: 0
• Uçuş Modu Ayarları:
  • Angle/Horizon: Başlangıç seviyesi için, kendini dengeler
  • Acro: İleri seviye manevra kabiliyeti, tam manuel kontrol
  • Position Hold: GPS ile konum sabitlemesi
  • Altitude Hold: Barometrik basınç ile yükseklik sabitlemesi
• İnce Ayar İpuçları:
  • P değerini titreşim başlayana kadar artırıp, sonra biraz düşürme
  • I değerini rüzgarda sürüklenme kontrol altına alınana kadar artırma
  • D değerini tepki gecikmesi ve aşırı tepki arasında dengeleme
  • Motor hızı minimum %15, maksimum %85 aralığında ayarlama

Uçuş Testleri ve Kalibrasyon

Drone'unuzu güvenli bir şekilde test etme ve kalibrasyon adımları:

• İlk Çalıştırma Kontrolleri:
  • Tüm bağlantıları ve vidaları kontrol etme
  • Batarya voltajını ve bağlantısını doğrulama
  • Motor dönüş yönlerini doğrulama (arm edilmeden düşük gaz ile)
  • Pervane montaj yönlerini teyit etme
• Sensör Kalibrasyonları:
  • İvmeölçer kalibrasyonu: Drone'u 6 farklı pozisyonda tutma
  • Manyetometre (pusula) kalibrasyonu: Elektronik cihazlardan uzakta yapma
  • ESC kalibrasyonu: Min/max gaz değerlerini senkronize etme
  • RC kontrol kalibrasyonu: Endpointleri ve orta noktaları ayarlama
• İlk Uçuş Testleri:
  • Güvenli ve açık bir alanda test etme
  • Düşük batarya ile kısa test uçuşu yapma
  • Yavaş ve kontrollü kalkış, havada asılı kalma testi
  • Küçük yaw, pitch, roll hareketleri ile tepki kontrolü
  • Otonom özellikleri (varsa) test etme: Altitude hold, GPS hold
• İleri Seviye Testler:
  • Fail-safe fonksiyonlarını test etme: RC sinyal kaybı, düşük batarya
  • Motor/ESC performans analizi: Black box kaydı inceleme
  • Uçuş süresi testi: Tam şarjlı batarya ile güvenli indiriş noktasını belirleme
  • Rüzgar direnci testi: Farklı hava koşullarında kontrol

Aksesuarlar ve Yükseltmeler

F450 quadcopter'ınızı geliştirebilecek ek aksesuarlar:

• Performans Yükseltmeleri:
  • Daha verimli motorlar: T-Motor, Emax, Sunnysky premium seriler
  • Yüksek kaliteli karbon fiber pervaneler: Efektif itki için
  • Yüksek kapasiteli bataryalar: Uçuş süresini uzatma
  • Gelişmiş ESC'ler: DShot protokolü destekli, daha hızlı tepki
• Faydalı Yük İlaveleri:
  • 2-3 eksenli gimbal: Stabil kamera görüntüsü için
  • Aksiyon kamerası montaj platformu: GoPro vb. için
  • Kargo taşıma mekanizması: Küçük objeleri taşıma/bırakma
  • Sensör taşıma platformları: Çevresel veri toplama
• Koruma ve Güvenlik Ekipmanları:
  • Pervane koruyucular: Çarpışma koruması ve güvenlik
  • Gelişmiş iniş takımları: Şok emici veya katlanabilir
  • Batarya alarm monitörü: Sesli düşük voltaj uyarısı
  • LED ışık sistemi: Gece görünürlüğü ve yön tayini için
  • Paraşüt sistemi: Acil durumlar için kontrollü iniş
• Yazılım ve Aviyonik Yükseltmeleri:
  • Gelişmiş uçuş kontrolörü: F4/F7 işlemcili, daha hızlı döngü zamanı
  • İleri GPS modülleri: RTK desteği ile cm hassasiyeti
  • Optik akış sensörü: GPS olmadan konum tutma
  • Mesafe sensörleri: Otomatik engel algılama ve kaçınma
  • OSD modülü: FPV görüntü üzerine uçuş verilerini bindirme

---

Sorun Giderme ve Bakım

F450 drone gövdesinde karşılaşılan yaygın sorunlar, çözümleri ve bakım tavsiyeleri.

Yaygın Sorunlar ve Çözümleri

F450 quadcopter kullanıcılarının sıkça karşılaştığı sorunlar ve bunların çözüm yolları:

• Dengesiz Uçuş ve Titreşim:
  • Sorun: Drone havada asılı kalırken titreşim ve dengesizlik
  • Çözüm: Pervane balansını kontrol edin, hasarlı pervaneleri değiştirin
  • Çözüm: Motor rulmanlarını kontrol edin, titreşim emici montaj kullanın
  • Çözüm: PID değerlerini, özellikle P ve D değerlerini azaltın
• Kolların Kırılma ve Çatlama Sorunu:
  • Sorun: PCB kollarda çatlak veya kırılma
  • Çözüm: Güçlendirici karbon fiber tüpler ile kolları destekleyin
  • Çözüm: Çatlaklara epoksi reçine takviyesi yapın
  • Çözüm: Kırık kollar için yedek kol kullanın, tüm PCB yollarını düzgün lehimleyin
• Elektriksel Bağlantı Sorunları:
  • Sorun: Uçuş sırasında güç kesintileri veya motor durmaları
  • Çözüm: Tüm lehim bağlantılarını kontrol edin, soğuk lehimleri yenileyin
  • Çözüm: PCB yollarında kopukluk olup olmadığını multimetre ile test edin
  • Çözüm: ESC'lerin düzgün çalıştığını teker teker kontrol edin
• İniş Takımı Sorunları:
  • Sorun: Kırılan veya çatlayan iniş takımları
  • Çözüm: Daha esnek malzemeden yapılmış iniş takımları kullanın
  • Çözüm: 3D baskılı özel tasarım iniş takımları ile güçlendirin
  • Çözüm: İniş takımlarını silikon veya kauçuk ile kaplayarak darbe emilimini artırın

Düzenli Bakım ve Kontrol

F450 drone'un ömrünü uzatmak için önerilen bakım rutinleri:

• Her Uçuş Öncesi Kontroller:
  • Tüm vidaların sıkılığını kontrol etme
  • Pervane bütünlüğünü inceleme (çatlak/kırık olmamalı)
  • Batarya şarj durumu ve bağlantısını kontrol etme
  • Kablo bağlantılarını ve kablo bağlarını inceleme
  • Kısa motor testi ile tüm motorların çalıştığını doğrulama
• Her 10 Uçuş Sonrası Bakım:
  • Motoru çıkarmadan rulman ve şaft kontrolü
  • ESC sıcaklık kontrolü ve soğutma durumunu inceleme
  • Gövde ve kolların yapısal bütünlük kontrolü
  • GPS ve anten montaj noktalarını kontrol etme
  • Titreşim sönümleyici parçaların durumunu inceleme
• Her 30 Uçuş veya 3 Ay Sonrası:
  • Tüm vidaların sökülüp temizlenmesi ve yeniden sıkılması
  • Motor rulmanlarının temizlenmesi veya değiştirilmesi
  • ESC'lerin termal macun ile yeniden monte edilmesi
  • Tüm lehim bağlantılarının gözden geçirilmesi
  • Batarya bağlantı noktasının aşınma kontrolü
• Özel Durum Kontrolleri:
  • Çarpma veya düşme sonrası tam yapısal kontrol
  • Yağmurda uçuş sonrası nem ve korozyon kontrolü
  • Uzun süre kullanılmama sonrası batarya ve elektronik kontrol
  • Sıcak/soğuk ekstrem koşullarda uçuş sonrası malzeme kontrolü

Yedek Parça ve Onarım

F450 drone için yedek parça yönetimi ve onarım teknikleri:

• Kritik Yedek Parçalar:
  • Pervaneler (en az 2 set yedek)
  • PCB kollar (en az 1-2 adet yedek)
  • İniş takımı ayakları
  • Motor rulmanları
  • ESC (en az 1 adet yedek)
  • Bağlantı vidaları ve standofflar
• Kol Onarımı Teknikleri:
  • Fiberglass/karbon fiber ile güçlendirme
  • PCB yollarının jumper kablo ile onarımı
  • Çift komponentli epoksi ile yapısal tamir
  • Karbon fiber tüp ile entegre destek ekleme
• İniş Takımı İyileştirmeleri:
  • 3D baskılı özel tasarım parçalar
  • Silikon/kauçuk darbe emiciler ekleme
  • Esnek plastik malzemelerden modifiye parçalar
  • Metal destek çubukları ile güçlendirme
• Elektronik Onarım İpuçları:
  • Soğuk lehimleri tespit etme ve yenileme
  • Kısa devre kontrolü ve onarımı
  • Konnektörlerin ve kablo uçlarının yenilenmesi
  • Devre izolasyonu için silikon kaplama veya heat shrink kullanımı

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
