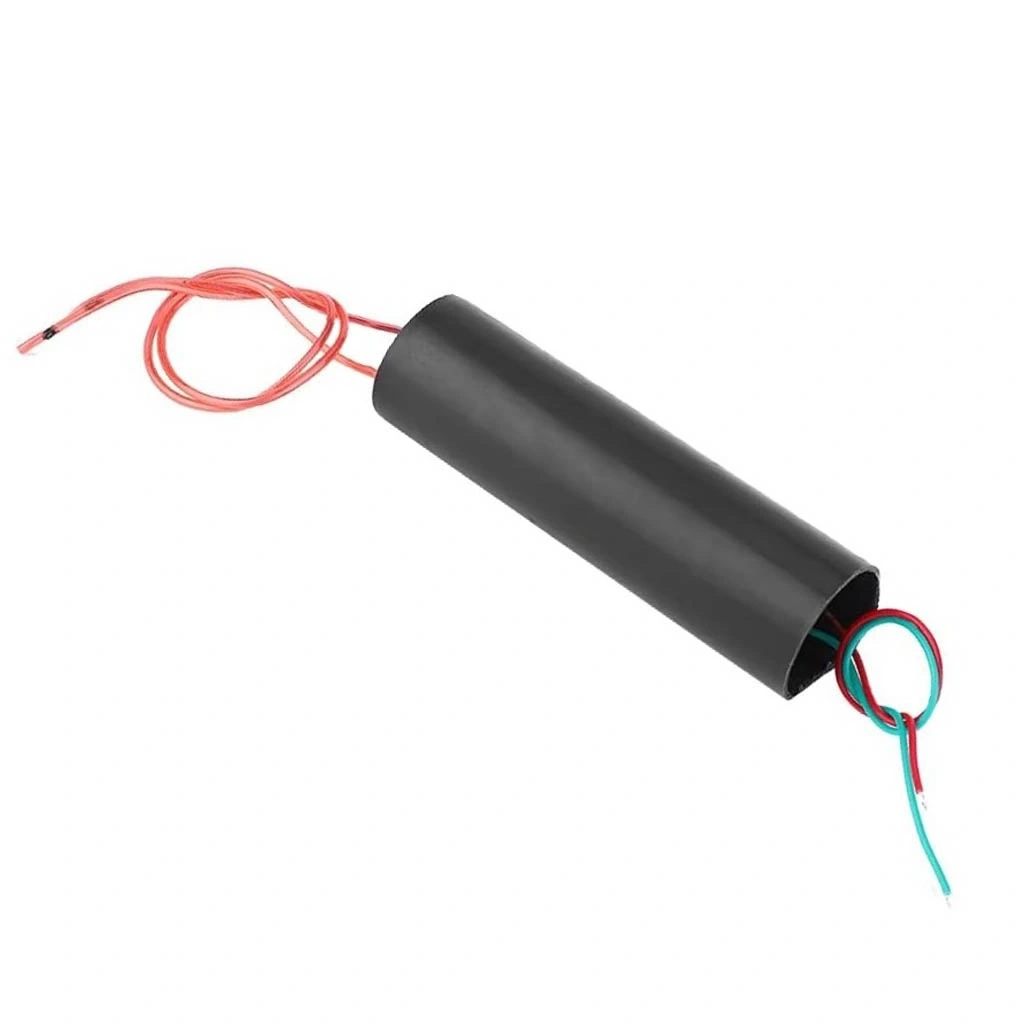

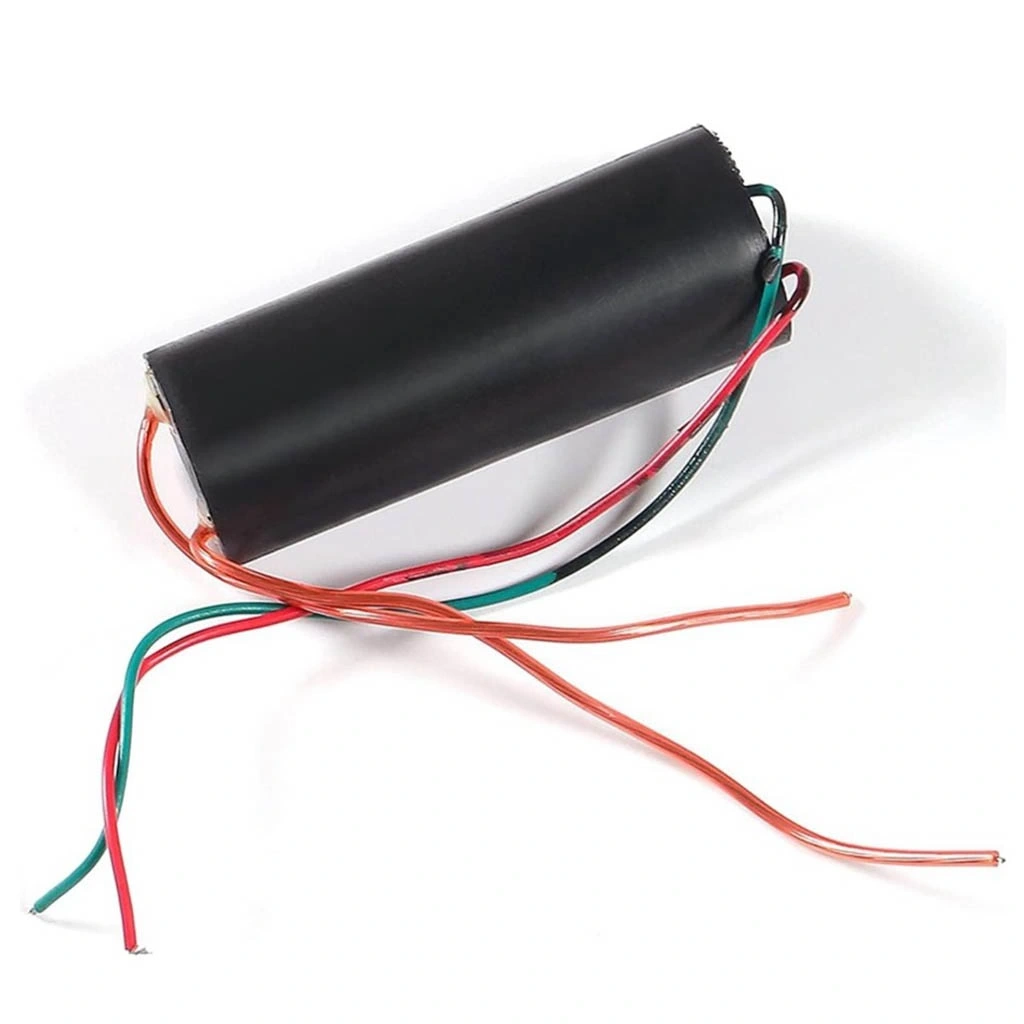

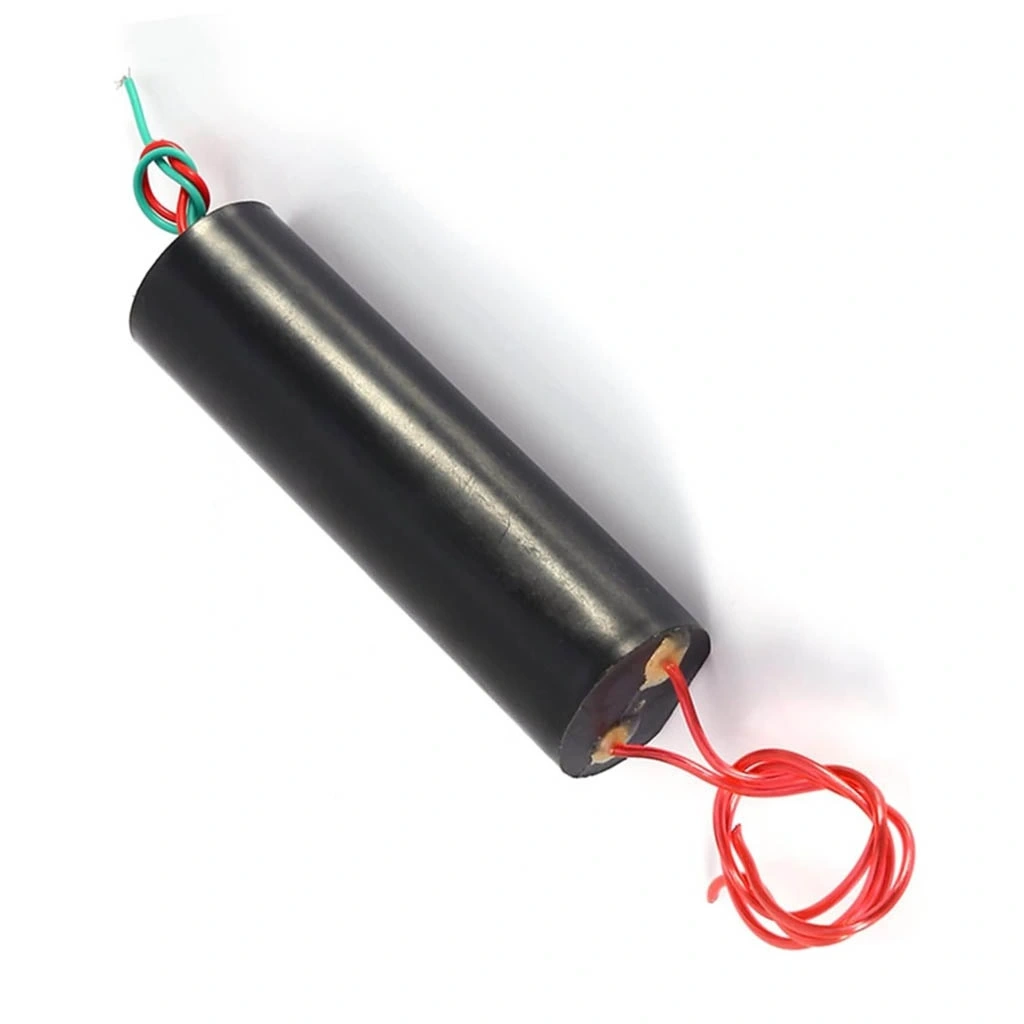

Ark Jeneratörü Ateşleme Bobini 1000kv

Ark jeneratörü ateşleme bobinini güvenli kullanmak için her zaman yalıtkan eldiven ve koruyucu gözlük kullanın. Çalışır durumdayken terminallerine kesinlikle dokunmayın. Kuru ve iyi havalandırılan ortamlarda çalıştırın, yanıcı maddelerden uzak tutun. Kalp pili kullananlar en az 2 metre uzakta durmalıdır. Her kullanımda 2-3 dakikadan fazla çalıştırmayın ve ardından soğuması için zaman tanıyın. Acil kapatma için kolay erişilebilir bir güç kesme düğmesi bulundurun. Kullanım sonrası güç kaynağını devre dışı bırakın ve kondansatörlerin deşarj olmasını bekleyin. Hassas elektronik cihazlardan uzak tutun, elektromanyetik girişim oluşturabilir. Çocukların erişemeyeceği yerlerde saklayın ve her zaman denetimli kullanın.

Ark jeneratörü için basit bir sürücü devre şöyle tasarlanabilir: 555 zamanlayıcı IC ile 20-30 kHz frekansında kare dalga üretici devresi kurun. Çıkışı bir güç MOSFET (IRF540N, IRFP260N) gate ucuna bağlayın. MOSFET drain ucunu bobinin (+) terminaline, source ucunu güç kaynağının (-) ucuna bağlayın. Bobine paralel olarak freewheeling diyot (1N4007) ekleyin. Güç kaynağı olarak 20V/3A DC kullanın. Daha verimli bir tasarım için ZVS (Sıfır Voltaj Anahtarlama) devresi kullanabilirsiniz. Bu devre ikili MOSFET ve rezonans kondansatörü içerir. Arduino ile kontrol edilebilen PWM tabanlı sürücü devresi de frekans ve darbe genişliği kontrolüne olanak tanır. Tüm tasarımlarda MOSFET için uygun soğutma sağlayın ve gerilim koruma devresi ekleyin.

1000kV (1 milyon volt) olarak belirtilen ark jeneratörü ateşleme bobini, optimum koşullarda 20-30mm mesafede ark oluşturabilir. Çıkış voltajı anlık tepe değeri olarak 1000kV seviyesindedir, ancak sürekli değil darbe şeklindedir. Ark mesafesi sürücü devrenin verimliliğine, giriş voltajına ve çıkış terminallerinin şekline bağlı olarak değişir. 15V giriş ile yaklaşık 15-20mm, 24V giriş ile 25-30mm ark mesafesi elde edilebilir. Sivri uçlu terminaller ark oluşumunu kolaylaştırır ve mesafeyi artırır. Nem, basınç gibi ortam koşulları ark mesafesini etkiler; kuru ve yüksek rakımlı ortamlarda mesafe azalabilir. Sürücü devre kalitesi, frekans ve duty cycle ayarları da ark mesafesini belirleyen faktörlerdir.

Arduino ile ark jeneratörünü kontrol etmek için öncelikle uygun bir sürücü devre gereklidir. Arduino PWM çıkışını (pin 3, 5, 6, 9, 10, 11) 1-10kΩ direnç üzerinden MOSFET (IRF540N) gate ucuna bağlayın. MOSFET drain ucunu bobin (+) terminaline, source ucunu güç kaynağı (-) ucuna bağlayın. Bobine paralel koruma diyodu ekleyin. Arduino kodu ile analogWrite() fonksiyonu kullanarak 20-30kHz PWM sinyali üretin. Daha hassas frekans kontrolü için Timer kütüphaneleri kullanılabilir. Kontrol devresini yüksek voltajdan korumak için optokuplör veya izolasyon kullanın. Duty cycle ayarı ile ark gücünü kontrol edebilirsiniz. Otomatik kapanma ve termal koruma için sensörler ekleyebilirsiniz. Arduino ile ses veya MIDI sinyallerine göre ark modülasyonu yapıp interaktif gösteriler oluşturabilirsiniz.

Ark jeneratörü ateşleme bobininin normal çalışma sırasında ısınması beklenen bir durumdur ve belirli sınırlar içinde normaldir. Aşırı ısınmayı önlemek için şu önlemleri alın: Sürekli 2-3 dakikadan fazla çalıştırmayın, her kullanımdan sonra en az 5 dakika soğutma molası verin. Çalışma döngüsünü %25-30 ile sınırlayın. Bobinin etrafında yeterli hava akışı sağlayın, üzerini kapatmayın. Sürücü devrede kullanılan MOSFET veya transistörlere uygun soğutucu ekleyin. Bobin gövdesine pasif soğutucu eklemek ısı dağılımını iyileştirebilir. Giriş voltajını maksimum değerin altında tutun (3V- 6V). Fan ile aktif soğutma sağlamak ısınmayı azaltabilir. Isı koruma sensörü ile aşırı sıcaklıkta otomatik kapanma sistemi ekleyebilirsiniz.

Ark jeneratörü ateşleme bobini çeşitli yaratıcı ve eğitici projelerde kullanılabilir: Mini Tesla bobini yapımı ve elektromanyetik deneyler için. Lichtenberg figürleri oluşturarak ahşap veya akrilik üzerinde elektrik desenleri sanatı. Plazma küresi, plazma hoparlörü veya plazma gösterileri. Elektriksel fenomenleri gösteren fizik ve bilim eğitim setleri. Müzikal ark gösterileri (ses ile modüle edilmiş arklar). Kirlian fotoğrafçılığı ve aura görüntüleme deneyleri. Ozon jeneratörü ve hava iyonizasyon sistemleri. Yüksek voltaj izolasyon testleri ve malzeme testleri. Film ve fotoğraf çekimleri için özel elektrik efektleri. Bilim müzeleri ve sergiler için interaktif gösterim ekipmanları. Tüm projelerde güvenlik önlemlerinin alınması ve yeterli bilgiye sahip olunması şarttır.

Ark jeneratörü ateşleme bobininin beklenen çalışma ömrü normal kullanım koşullarında yaklaşık 500 saattir. Gerçek ömür, kullanım şartlarına ve bakıma bağlı olarak değişir. Sürekli yerine aralıklı kullanım (düşük duty cycle) ömrü uzatır. Aşırı ısınma, uzun süreli çalışma ve maksimum voltajda operasyon ömrü kısaltır. Uygun soğutma ve termal yönetim uygulanırsa ömür uzayabilir. Kaliteli sürücü devresi kullanımı ve gerilim sıçramalarına karşı koruma sağlanması önemlidir. Terminallerde oluşan aşınma ve oksitlenme düzenli temizlenmelidir. İzolasyon bozulması veya çatlak oluşumu durumunda bobin değiştirilmelidir. Düzenli bakım ve düşük güç seviyelerinde çalıştırma ile ömür 1000 saate kadar uzatılabilir. Aşırı koşullarda (yüksek voltaj, sürekli çalışma) ömür 100-200 saate düşebilir.

Ark jeneratörü ateşleme bobini için 3-6V DC aralığında çalışan, en az 1A sürekli akım sağlayabilen regüle bir güç kaynağı kullanılmalıdır. İdeal çalışma voltajı 5V civarındadır. Regüle edilmiş, düşük gürültülü (low-ripple) güç kaynağı kararlı ark oluşumu sağlar. SMPS (anahtarlamalı) güç kaynakları verimli ancak filtreleme gerektirebilir. Laboratuvar tipi ayarlanabilir güç kaynakları voltaj kontrolü sağlar. Pil kullanımında Li-Po veya kurşun asit akü tercih edilebilir, yeterli akım kapasitesi önemlidir. Güç kaynağı çıkışına 1000-4700µF filtre kapasitörü eklemek kararlılığı artırır. Güvenlik için akım sınırlama özelliği olan kaynaklar tercih edilmelidir. Aşırı akım koruması ve sigorta kullanımı gereklidir. Kaynağın elektromanyetik girişimden etkilenmemesi için metal muhafaza içinde olması önerilir. Çoklu bobinler için daha yüksek akım kapasiteli (3-6V DC) güç kaynağı gerekebilir.
