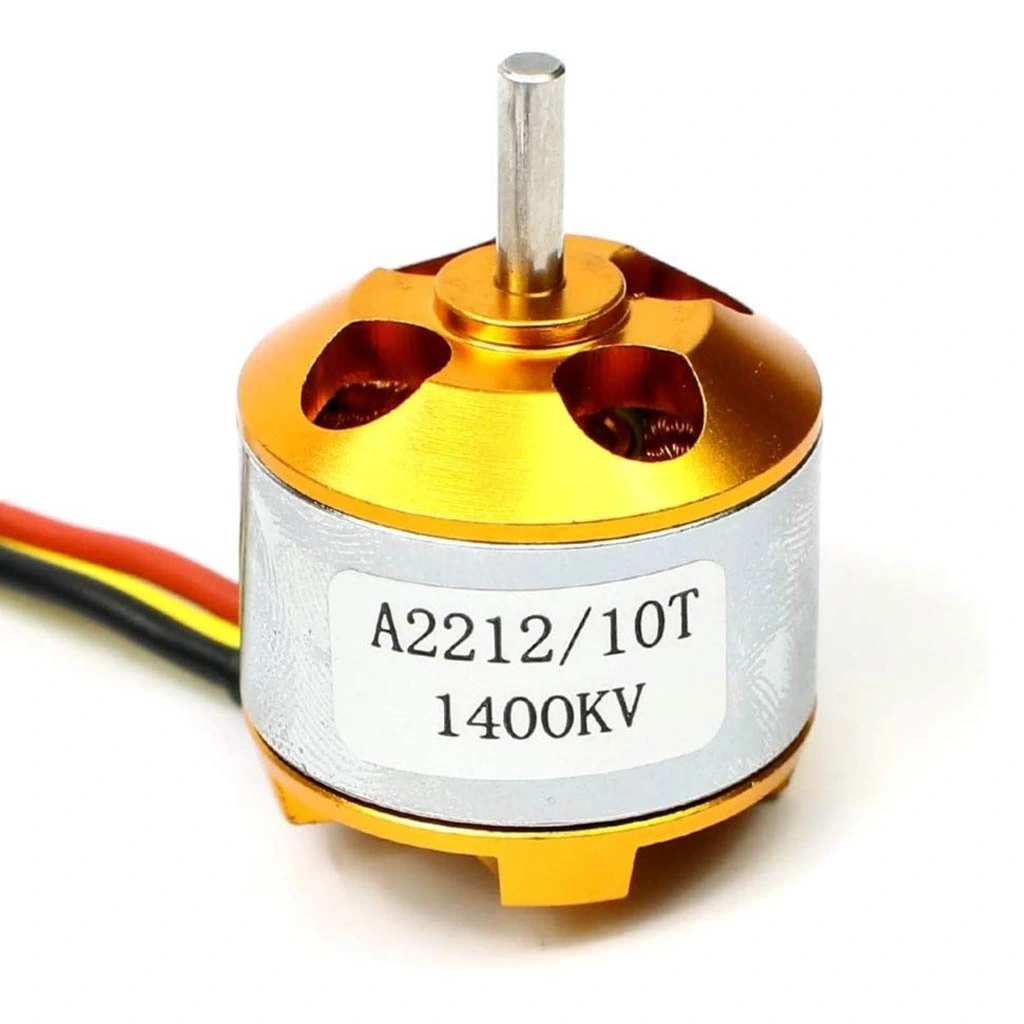

A2212 Quadcopter 1400KV Fırçasız Motor

A2212 Quadcopter 1400KV Fırçasız Motor

A2212 Quadcopter 1400KV Fırçasız Motor, drone, multikopter ve RC model projeleri için yüksek performanslı, hafif ve güvenilir bir itki çözümüdür. Düşük ısınma, yüksek tork ve uzun çalışma ömrü sağlayan fırçasız tasarımı ile bu motor, özellikle 250g-400g ağırlık sınıfındaki hava araçları için idealdir.

Kompakt boyutuna rağmen güçlü itki sağlayan bu motor, 2S-3S (7.4V-11.1V) LiPo bataryalarla optimum performans gösterir ve 8x4.5, 9x4.7 veya 10x4.5 pervane boyutlarıyla uyumludur. Standart montaj delikleri ve kablo uzunluğu sayesinde çeşitli gövde yapılarına kolay entegrasyon sağlar.

Quadcopter, tricopter, hexacopter gibi multikopter projelerinde, sabit kanatlı RC uçaklarda veya çeşitli robotik uygulamalarda kullanılabilecek A2212 Quadcopter 1400KV Fırçasız Motor, Arduino tabanlı uçuş kontrolcüleriyle uyumlu çalışarak hobi ve eğitim projeleriniz için ideal bir bileşendir.

---

Teknik Özellikler

Bu bölümde A2212 Quadcopter 1400KV Fırçasız Motorun detaylı teknik özellikleri listelenmektedir.

• Model: A2212
• KV Değeri: 1400KV (volt başına devir sayısı)
• Motor Tipi: Fırçasız DC Outrunner
• Çalışma Voltajı: 7.4V-11.1V (2S-3S LiPo)
• Maksimum Verim: ~%80
• Maksimum Verim Akımı: 4-10A (pervaneye bağlı)
• Maksimum Akım: 13A / 30s
• Yüksüz Akım: 0.5A @10V
• İç Direnç: 0.090 ohm
• İtki Gücü: Yaklaşık 800g (3S LiPo ve 10x4.5 pervane ile)
• Ağırlık: 52g
• Boyutlar: 28mm çap x 28mm yükseklik
• Mil Çapı: 3.17mm
• Montaj Delikleri: 16mm ve 19mm
• Kablo Uzunluğu: Yaklaşık 70mm
• Önerilen ESC: 30A
• Önerilen Pervaneler: 8x4.5, 9x4.7, 10x4.5
• Kutup Sayısı: 14 kutup
• Sarım Tipi: Y (Yıldız) bağlantı
• Motor Yapısı: Dış rotor tasarımı
• Rulman Tipi: Bilyalı rulman
• Soğutma: Hava soğutmalı
• İzolasyon Sınıfı: B Sınıfı
• Çalışma Sıcaklığı: -20°C ile +60°C arası

---

Kullanım Avantajları

A2212 Quadcopter 1400KV Fırçasız Motorun sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Verimlilik: %80'e varan verim oranı ile batarya ömrünü uzatır.
• Düşük Ağırlık: 52g ağırlığıyla taşıma kapasitesini maksimize eder.
• Üstün İtki/Ağırlık Oranı: Kendi ağırlığının 15 katına kadar itki sağlayabilir.
• Dayanıklı Yapı: Yüksek kaliteli malzemeler ve rulmanlar uzun ömür sunar.
• Hassas Kontrol: Fırçasız tasarım, daha hassas hız ve tork kontrolüne olanak tanır.
• Düşük Isınma: Verimli tasarım, uzun süreli kullanımlarda aşırı ısınmayı önler.
• Düşük Gürültü: Fırçasız yapısı sayesinde çalışma sırasında minimum ses üretir.
• Kolay Montaj: Standart montaj delikleri sayesinde yaygın gövdelerle uyumludur.
• Geniş Pervane Seçeneği: Farklı pervane boyutlarıyla performans optimizasyonu sağlar.
• Bakım Gerektirmez: Fırçasız tasarım sayesinde aşınma parçaları minimuma indirilmiştir.

---

İdeal Kullanım Alanları

Bu fırçasız motorun tipik kullanım alanları aşağıda listelenmiştir.

• Quadcopter Projeleri: 450mm-550mm boyutundaki quadcopter çerçeveleri için ideal
• Multikopter Tasarımları: Tricopter, hexacopter ve diğer çok rotorlu hava araçları
• RC Model Uçaklar: 800g-1200g ağırlığındaki sabit kanatlı modeller
• Eğitim Amaçlı Drone Kitleri: Okullar ve hobi grupları için öğrenme platformları
• Fotoğraf/Video Drone'ları: Hafif kamera taşıyan hava platformları
• Yarış Drone'ları: Orta sınıf yarış ve hız odaklı drone'lar
• Robotik Projeler: Hovercraft, amfibi robot ve özel hareket mekanizmaları
• Arduino Kontrollü Uçuş Sistemleri: DIY uçuş kontrolcüsü projeleri
• Elektrikli İtki Sistemleri: Küçük ve orta ölçekli su araçları
• Hobi ve Maker Projeleri: Çeşitli hareket gerektiren yaratıcı projeler

---

KV Değeri ve Performans Özellikleri

A2212 1400KV motorun KV değerinin anlamı, performans karakteristikleri ve uygulamalardaki etkileri.

---

Montaj ve Bağlantı Detayları

A2212 motorun drone veya RC model projelerde montaj ve bağlantı sürecinde dikkat edilmesi gereken noktalar.

Drone motorları kategorisinde yer alan A2212 1400KV, standart montaj boyutları ile çeşitli gövdelere kolay entegrasyon sağlar.

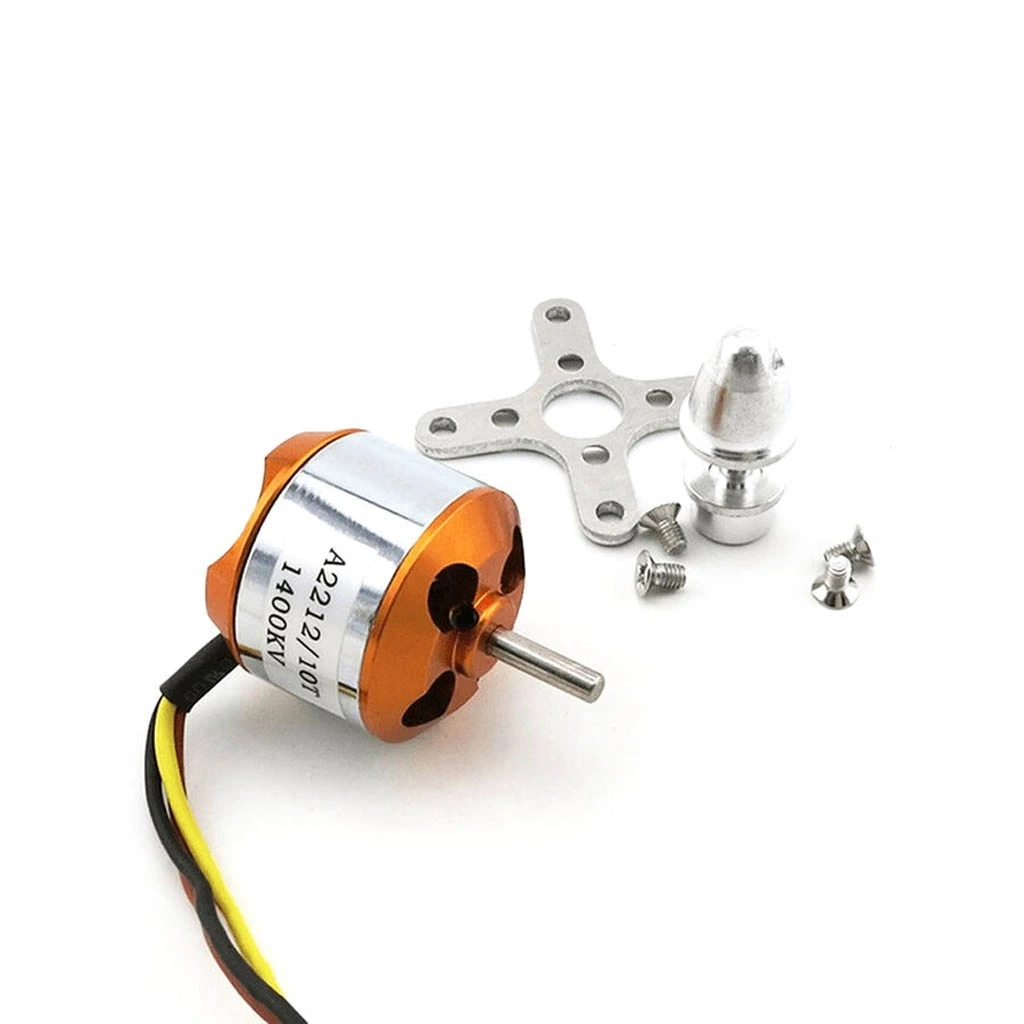

Montaj Delikleri ve Fiziksel Kurulum:

Motorun fiziksel montaj detayları ve yapısı:

• Montaj Deliği Düzeni: 16mm ve 19mm çapında daire şeklinde delik düzeni
• Kullanılan Vidalar: M3 x 6mm veya M3 x 8mm vidalar (genellikle ürünle birlikte gelir)
• Montaj Yönü: Motor mili aşağı veya yukarı bakacak şekilde monte edilebilir
• Motor Tutucu Adaptörler: Farklı gövdeler için uyumlu motor tutucu adaptörleri kullanılabilir
• İzolasyon: Karbon fiber gövdelerde kısa devre riskini önlemek için izolasyon malzemeleri önerilir

Doğru montaj, titreşimi azaltır ve uçuş performansını önemli ölçüde etkiler.

Elektriksel Bağlantı ve Kablolama:

A2212 motorun elektronik bileşenlerle bağlantı detayları:

• ESC Bağlantısı: Motor üç kablosu (genellikle mavi, sarı, kırmızı) ESC'ye doğrudan bağlanır
• Kablo Kalınlığı: 18-20 AWG silikon kablolar (ısıya dayanıklı ve esnek)
• Dönüş Yönü Değiştirme: Herhangi iki motor kablosunun yerini değiştirerek motor dönüş yönü tersine çevrilebilir
• Konnektör Tipleri: Genellikle 3.5mm bullet konnektörler veya direkt lehimli bağlantı
• Kablo Uzatması: Gerekirse yüksek kaliteli silikon kablolarla uzatılabilir (voltaj düşümüne dikkat)

Temiz ve güvenli kablolama, elektriksel gürültüyü azaltır ve güvenilirliği artırır.

Pervane Montajı ve Uyumluluk:

Motorla kullanılacak pervane seçimi ve montajı:

• Mil Çapı Uyumu: 3.17mm (1/8 inç) standart mil çapı
• Pervane Adaptörleri: Genellikle dahil edilen pervane adaptörü ve sabitleme somunu
• Desteklenen Pervane Boyutları: 8x4.5, 9x4.7, 10x4.5 (inç cinsinden çap ve hatve)
• Pervane Malzemesi: Naylon, karbon fiber veya kompozit pervaneler kullanılabilir
• Balans Ayarı: Pervane dengeleme (balans) gereklidir, titreşimleri azaltır

Doğru pervane seçimi ve montajı, motor ömrünü ve uçuş verimliliğini doğrudan etkiler.

---

ESC Seçimi ve Bağlantı

A2212 1400KV motor için uygun ESC (Elektronik Hız Kontrolcüsü) seçimi ve bağlantı prosedürleri.

Motorun performansını maksimize etmek için uygun ESC seçimi ve doğru bağlantı kritik öneme sahiptir.

Uygun ESC Özellikleri:

A2212 1400KV motor için ESC seçim kriterleri:

• Akım Kapasitesi: Minimum 30A sürekli akım kapasitesi (40A önerilir)
• Voltaj Uyumluluğu: 2S-3S LiPo (7.4V-11.1V) destekleyen ESC
• BEC Özellikleri: Uçuş kontrolcüsü için 5V veya ayarlanabilir BEC çıkışı
• Programlanabilirlik: Motor zamanlama, frenleme ve başlatma modu ayarlanabilir olmalı
• Firmware Özellikleri: SimonK, BLHeli veya BLHeli_S gibi modern ESC yazılımları

Doğru ESC seçimi, motorun verimli çalışması ve uzun ömürlü olması için önemlidir.

ESC-Motor Bağlantısı:

Motor ve ESC arasındaki elektriksel bağlantı detayları:

• Kablo Bağlantısı: Motor ve ESC'nin üç kablosu doğrudan bağlanır
• Dönüş Yönü Ayarı: Herhangi iki kablonun yerini değiştirerek dönüş yönü değiştirilir
• Konnektör Tipleri: 3.5mm bullet konnektör veya doğrudan lehimli bağlantı
• Izolasyon: Kısa devre riskini önlemek için bağlantı noktaları yalıtılmalıdır
• Titreşim Önleme: Kablolar, titreşimden etkilenmeyecek şekilde sabitlenmelidir

Temiz ve güvenli bağlantılar, elektriksel gürültüyü ve arıza riskini azaltır.

ESC Kalibrasyonu ve Programlama:

A2212 motor için ESC ayarları ve kalibrasyon işlemleri:

• Gaz Kalibrasyonu: ESC'nin gaz aralığını uçuş kontrolcüsüne göre kalibre etme
• Motor Zamanlaması: 1400KV motor için genellikle 8°-12° (orta) zamanlama uygundur
• Frenleme Ayarı: Çoğu multikopter uygulaması için frenleme devre dışı bırakılır
• Başlatma Modu: Yumuşak veya normal başlatma modu seçimi
• Programlama Kartı Kullanımı: Daha hassas ayarlar için ESC programlama kartı kullanımı

Doğru ESC ayarları, motor performansını, verimliliğini ve tepki hızını optimize eder.

---

Quadcopter Yapısında Yerleşim ve Denge

A2212 motorların quadcopter ve multikopter tasarımlarında doğru yerleşimi ve denge optimizasyonu.

Motor ve Motor Sürücü Kartları arasında yer alan bu motorun quadcopter yapısında kullanımı, belirli tasarım prensiplerine dikkat edilmesini gerektirir.

Motor Yerleşim Prensipleri:

Quadcopterlerde motor konumlandırma temelleri:

• Simetrik Yerleşim: Dört motorun ağırlık merkezine eşit uzaklıkta konumlandırılması
• Dönüş Yönleri: Çapraz motorlar aynı yönde, komşu motorlar ters yönde dönmelidir
• Motorlar Arası Mesafe: Genellikle 450mm-550mm çerçeve boyutu (motor merkezleri arası)
• Montaj Düzlemi: Tüm motorlar aynı düzlemde ve aynı yükseklikte olmalıdır
• Ağırlık Dağılımı: Batarya ve ekipmanlar, ağırlık merkezini koruyacak şekilde yerleştirilmelidir

Doğru motor yerleşimi, uçuş kararlılığı ve manevra kabiliyeti için temel oluşturur.

Denge ve Titreşim Yönetimi:

Titreşimleri azaltma ve denge optimizasyonu:

• Pervane Balansı: Tüm pervanelerin statik ve dinamik dengesinin sağlanması
• Vibrasyon Damperleri: Motor montaj noktalarında titreşim sönümleyici kullanımı
• Çerçeve Rijitliği: Sağlam gövde yapısı ile titreşim rezonanslarının önlenmesi
• Kütle Dağılımı: Bileşenlerin ağırlık merkezine göre dengeli yerleştirilmesi
• Jiro Kalibrasyon: Uçuş kontrolcüsü sensörlerinin düzgün kalibrasyonu

Titreşimlerin azaltılması, uçuş performansını, kontrol hassasiyetini ve GPS kararlılığını artırır.

Farklı Multikopter Konfigürasyonları:

A2212 1400KV motorlar için alternatif drone yapıları:

• Tricopter (Y3): Üç motor ile hafif ve ekonomik yapı, kuyrukta servo gerektiren tasarım
• Hexacopter (X6 veya +'6): Altı motor ile daha yüksek taşıma kapasitesi ve yedeklilik
• Octocopter (X8): Sekiz motor ile maksimum taşıma kapasitesi ve güvenilirlik
• H-Frame: Dikdörtgen yerleşim ile daha iyi yön kontrolü ve FPV kamera görüşü
• V-Tail: Kuyruğu V şeklinde olan hibrit tasarım, daha az motor ile verimli kontrol

Her konfigürasyon, farklı uçuş karakteristikleri, taşıma kapasitesi ve manevra yetenekleri sunar.

---

Batarya Gereksinimleri ve Güç Yönetimi

A2212 1400KV motorun optimum performans için batarya seçimi, güç tüketimi ve enerji yönetimi stratejileri.

Motorun performansını ve uçuş süresini optimize etmek için doğru batarya seçimi ve güç yönetimi esastır.

LiPo Batarya Seçimi:

A2212 1400KV motor için uygun batarya özellikleri:

• Hücre Sayısı: 2S (7.4V) ile 3S (11.1V) arası (3S önerilen)
• Kapasite: Tek motor için 1000mAh-2200mAh, quadcopter için 2200mAh-5000mAh
• Deşarj Oranı: Minimum 25C, tercihen 30C-45C
• Ağırlık Dengesi: Batarya ağırlığı, toplam uçuş ağırlığının %30-40'ını geçmemelidir
• Konnektör Tipi: XT60, T-plug veya bullet konnektörler (yüksek akım kapasiteli)

Doğru batarya seçimi, hem performansı hem de uçuş süresini doğrudan etkiler.

Güç Tüketim Analizi:

A2212 motorun çeşitli koşullarda güç tüketimi:

• Rölanti Akımı: ~0.5A @ 10V (pervane olmadan)
• Verimli Çalışma Akımı: 4-10A (pervane ve voltaja bağlı)
• Maksimum Akım: 13A (kısa süreli, 30 saniye)
• Quadcopter Toplam Akım: 16-40A (dört motor, uçuş şartlarına bağlı)
• Güç Tüketimi: 3S (11.1V) batarya ile yaklaşık 45-110W (motor başına)

Bu değerler, uçuş süresi hesaplamaları ve güç sistemi tasarımı için temel oluşturur.

Enerji Verimliliği ve Uçuş Süresi Optimizasyonu:

A2212 motor ile maksimum uçuş süresi için stratejiler:

• Optimum Pervane Seçimi: Uçuş tarzına göre pervane boyutu optimizasyonu
• Ağırlık Azaltma: Gereksiz bileşenlerin çıkarılması ve hafif malzeme kullanımı
• Gaz Kullanımı: %50-70 gaz aralığında çalıştırma (en verimli bölge)
• Uçuş Modu Seçimi: Agresif manevraları azaltma, sabit hız ve irtifada uçuş
• Batarya Yönetimi: 3.7V/hücre altına düşmeden önce uçuşu sonlandırma

Verimli güç yönetimi, hem uçuş süresini uzatır hem de motorların ve bataryanın ömrünü korur.

---

Bakım ve Sorun Giderme

A2212 fırçasız motorun bakımı, uzun ömür için öneriler ve yaygın sorunların giderilmesi.

Düzenli bakım ve doğru sorun giderme, motorun güvenilirliğini ve ömrünü önemli ölçüde artırır.

Rutin Bakım İşlemleri:

A2212 motorun performansını korumak için yapılması gereken bakım çalışmaları:

• Görsel Kontrol: Her uçuş öncesi kabloların, bağlantıların ve motor gövdesinin kontrolü
• Rulman Bakımı: 50-100 uçuş saati sonrası rulmanların kontrolü ve gerekirse değişimi
• Temizlik: Toz ve kirden arındırmak için kuru basınçlı hava ile temizleme
• Vida Kontrolü: Montaj vidalarının gevşeme kontrolü ve gerekirse yeniden sıkılması
• Pervane Kontrolü: Çatlak, kırık veya aşınmış pervanelerin değiştirilmesi

Düzenli bakım, motor arızalarını önler ve beklenmedik durumları minimize eder.

Yaygın Sorunlar ve Çözümleri:

A2212 motorlarda karşılaşılabilecek genel sorunlar ve giderme yöntemleri:

• Motor Çalışmıyor: ESC bağlantılarını kontrol edin, ESC kalibrasyonu yapın, motor kablolarında kopukluk arayın
• Düzensiz Dönüş: Pervane balansını kontrol edin, motorun merkezlendiğinden emin olun
• Aşırı Isınma: ESC ayarlarını kontrol edin, pervane boyutunu küçültün, akım çekimini ölçün
• Titreşim Problemi: Pervaneleri balans edin, montaj vidalarını kontrol edin, motor milini kontrol edin
• Güç Kaybı: Batarya sağlığını kontrol edin, ESC limitlerini doğrulayın, kablo direncini azaltın

Sorunların erken teşhisi ve müdahalesi, daha ciddi hasarları ve kazaları önleyebilir.

Yedek Parça ve Değişim Rehberi:

Gerektiğinde parça değişimi ve yükseltme önerileri:

• Rulman Değişimi: 608ZZ veya MR84ZZ rulmanların nasıl değiştirileceği
• Kablo Tamiri: Silikon kablo ve uygun lehimleme teknikleri ile kablo değişimi
• Rotor/Stator Değişimi: Ciddi hasar durumunda motor komponentlerinin değişimi
• Mil Değişimi: Eğilmiş veya hasar görmüş motor milinin değiştirilme prosedürü
• Yükseltme Seçenekleri: Daha iyi performans için alternatif motor modelleri

Temel mekanik ve elektronik becerileri ile birçok motor sorunu kullanıcı tarafından çözülebilir.

---

Arduino ile Kontrol ve Programlama

A2212 motorun Arduino tabanlı uçuş kontrolcüleri ve ESC'ler ile kontrolü ve programlanması.

Arduino platformu, A2212 motorların test edilmesi, kontrol edilmesi ve drone projelerinde kullanılması için ideal bir çözümdür.

Arduino ile ESC Kontrolü:

Arduino kullanarak A2212 motorların ESC üzerinden kontrolü:

• Servo Kütüphanesi Kullanımı: Arduino'nun Servo.h kütüphanesi ile ESC'lerin PWM sinyalleri ile kontrolü
• PWM Sinyali: 1000μs-2000μs aralığında sinyal (min-max gaz)
• Bağlantı Şeması: ESC sinyal kablosu Arduino'nun PWM pinine, güç ve toprak bağlantıları
• ESC Kalibrasyonu: Arduino ile ESC gaz aralığının programlı kalibrasyonu
• Motor Testi: Kademeli hız artışı ve azalışı ile motor performans testi

Arduino, motor kontrol sistemlerinin geliştirilmesi ve test edilmesi için esnek bir platformdur.

Arduino Tabanlı Uçuş Kontrolcüleri:

A2212 motorlar ile uyumlu Arduino temelli uçuş kontrol sistemleri:

• MultiWii: Arduino tabanlı açık kaynak uçuş kontrolcü yazılımı
• ArduPilot/APM: Arduino Mega üzerinde çalışabilen gelişmiş otopilot sistemi
• Jiroskop ve İvmeölçer Entegrasyonu: MPU6050 gibi sensörlerle hareket algılama
• PID Kontrol Algoritması: Motor hızlarını dinamik olarak ayarlayan kontrol sistemi
• Telemetri ve Uzaktan Kontrol: RC alıcılar ve telemetri modülleri ile entegrasyon

Arduino ekosistemi, özelleştirilebilir uçuş kontrolcüleri geliştirmek için geniş imkanlar sunar.

Sensör Entegrasyonu ve Gelişmiş Kontrol:

Daha gelişmiş drone projeleri için Arduino ile sensör entegrasyonu:

• Barometre: İrtifa kontrolü için BMP280/BMP180 sensörleri
• GPS Modülleri: Konum takibi ve otonom uçuş için GPS entegrasyonu
• Sonar/Lidar: Alçak irtifa hassas yükseklik kontrolü
• Manyetometre: Dijital pusula ile yön kontrolü
• Kamera Stabilizasyonu: Servo motorlar ile gimbal kontrolü

Çeşitli sensörlerle entegrasyon, drone'un yeteneklerini ve otonom fonksiyonlarını önemli ölçüde artırır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x A2212 Quadcopter 1400KV Fırçasız Motor
• 1 x Pervane adaptörü ve somun seti
• 1 x Montaj vida seti

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
