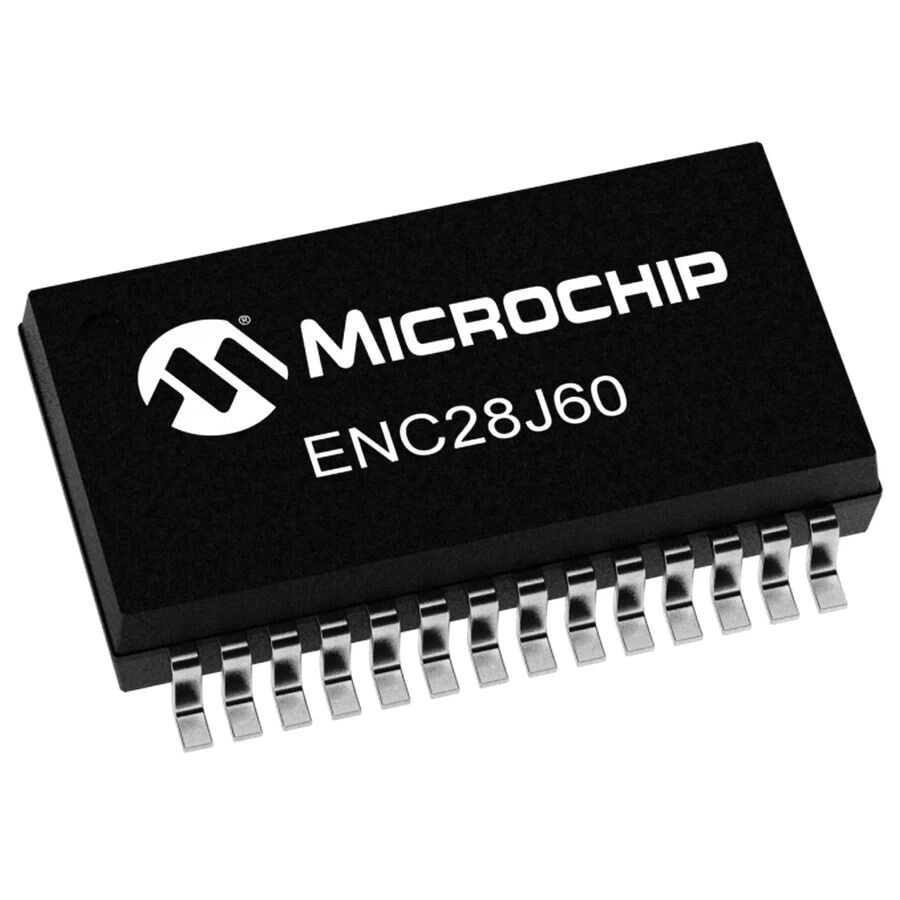

ENC28J60-I/SS Smd Yerel Ağ Denetleyici Entegresi Ssop-28

ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28

ENC28J60-I/SS, mikrodenetleyicilere Ethernet bağlantısı sağlayan tek çipli 10BASE-T ağ denetleyici entegresidir. SSOP-28 paketinde sunulan bu entegre, SPI arayüzü üzerinden mikrodenetleyicilerle kolay haberleşme sağlar.

Microchip tarafından üretilen ENC28J60, IEEE 802.3 uyumlu Ethernet kontrolörü olup, MAC ve PHY katmanlarını tek bir çipte birleştirir. Elektronik komponentler arasında IoT projeleri ve gömülü ağ uygulamaları için ideal bir çözümdür.

8KB dahili buffer belleğe sahip olan ve SPI arayüzü ile 20MHz hızında haberleşebilen bu entegre, düşük maliyetli internet bağlantılı cihazlar geliştirmek için popüler bir seçimdir.

Teknik Özellikler

ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Entegre Tipi: Ethernet Kontrolörü (MAC+PHY)
• Model: ENC28J60-I/SS
• Paket Tipi: SSOP-28 (SMD)
• Pin Sayısı: 28
• Ethernet Standardı: 10BASE-T (IEEE 802.3)
• Hız: 10 Mbps (Half/Full Duplex)
• Arayüz: SPI (Seri Çevresel Arayüz)
• SPI Saat Frekansı: 20 MHz (Maksimum)
• Buffer Bellek: 8 KB
• Çalışma Voltajı: 3.14V - 3.45V
• I/O Voltaj Uyumluluğu: 5V toleranslı
• Çalışma Akımı: 180 mA (Tipik, aktif)
• Bekleme Akımı: < 5 µA (Power Down modu)
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• MAC Adresi: Harici EEPROM gerektiren yapılandırılabilir adres
• LED Sürücüleri: 2 adet (Bağlantı ve Aktivite göstergeleri için)
• DMA Desteği: Var
• Paket Filtreleme: Unicast, Multicast ve Broadcast
• Boyutlar: Yaklaşık 10.2mm x 7.5mm x 2.0mm

Kullanım Alanları

ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

IoT Projeleri

• Internet bağlantılı sensör ağları
• Akıllı ev otomasyon sistemleri
• Uzaktan kontrol edilebilir cihazlar
• Veri toplama ve izleme sistemleri
• Enerji monitörleme uygulamaları

Endüstriyel Kontrol

• Endüstriyel otomasyon arayüzleri
• PLC ethernet modülleri
• SCADA sistemleri
• Uzaktan ekipman izleme
• Makine veri toplama sistemleri

Yerleşik Web Sunuculu Cihazlar

• Basit web sunucuları
• Ağ bağlantılı sensör arayüzleri
• Ethernet tabanlı veri kaydediciler
• Uzaktan yapılandırılabilir cihazlar
• IP tabanlı iletişim modülleri

Avantajlar ve Özellikler

ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28'in sağladığı avantajlar ve çözümler.

• Tümleşik Çözüm: MAC ve PHY katmanları tek çipte
• SPI Arayüzü: Kolay mikrodenetleyici entegrasyonu
• Düşük Maliyet: Ekonomik ağ bağlantı çözümü
• Düşük Pin Sayısı: Kompakt devre tasarımları için ideal
• Dahili Buffer: 8KB paket tamponu ile verimli veri transferi
• Güç Tasarruf Modu: Pil ile çalışan uygulamalar için uygun
• 5V Toleranslı I/O: 5V mikrodenetleyicilerle direkt bağlantı
• Paket Filtreleme: Donanım seviyesinde filtreleme özelliği
• Geniş Çalışma Sıcaklığı: Endüstriyel ortamlara uygunluk
• LED Sürücüleri: Harici bileşen gerektirmeden durum gösterimi

Uygulama ve Devre Tasarımı

ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VDDTX, VDDRX, VDDOSC, VDDPLL pinleri 3.3V regülatöre, VSS pinleri toprağa bağlanır
• Kristal Bağlantısı: 25MHz kristal OSC1 ve OSC2 pinlerine, topraklama kapasitörleri ile bağlanır
• SPI Bağlantısı: SO, SI, SCK, CS pinleri mikrodenetleyicinin SPI pinlerine bağlanır
• Ethernet Bağlantısı: TPIN+/-, TPOUT+/- pinleri RJ45 konektörüne, izolasyon trafosu aracılığıyla bağlanır
• Kesme Hattı: INT pini mikrodenetleyicinin kesme pinine bağlanır

Tasarım İpuçları:

• Güç besleme hatlarına 0.1μF ve 10μF bypass kapasitörleri ekleyin
• RJ45 konektörü entegreli LED'ler içeren türden seçilebilir
• Ethernet izolasyon transformatörü kaliteli ve doğru empedansta olmalıdır
• Diferansiyel hatlar için empedans kontrolü yapılmış PCB tasarımı gereklidir
• ESD koruması için RJ45 girişine TVS diyot eklenmelidir

Sorun Giderme ve İpuçları

ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Kurulamıyor: Ethernet trafosu bağlantılarını ve link LED'ini kontrol edin.
• SPI Haberleşme Hatası: SPI frekansını düşürün, kablo uzunluklarını kısaltın.
• Paket Kaybı: Buffer ayarlarını ve buffer boyutunu kontrol edin.
• Düşük Performans: DMA özelliğini kullanın, interrupt tabanlı iletişime geçin.
• Kararsız Çalışma: Güç kaynağı kalitesini ve bypass kapasitörlerini kontrol edin.

Verimli Kullanım İpuçları

• Optimize edilmiş ENC28J60 kütüphanesi kullanın (örn. UIPEthernet, EtherCard)
• Büyük veri transferlerinde paket boyutunu MTU değerine yakın tutun
• Periyodik PHLCON register güncellemesi ile PHY bağlantısını denetleyin
• Güç tüketimini azaltmak için Sleep modunu kullanın
• MAC adresinizin ağınızda benzersiz olduğundan emin olun

Paket İçeriği

• ENC28J60-I/SS SMD Yerel Ağ Denetleyici Entegresi SSOP-28
