DSO138 Osiloskop Kiti Montajlı

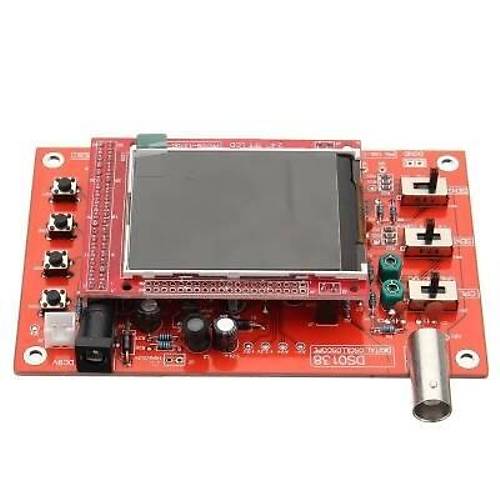

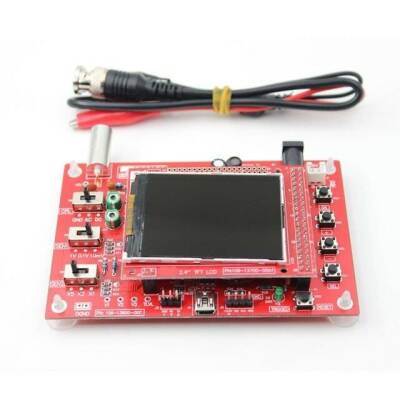

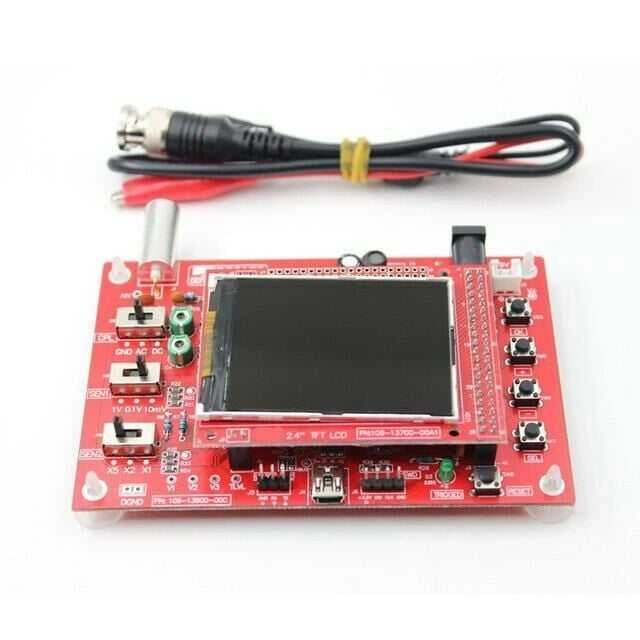

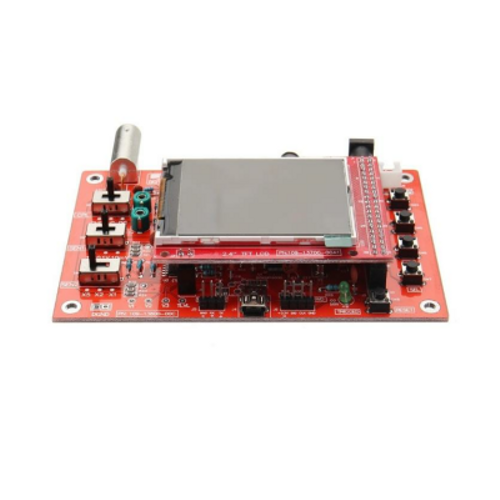

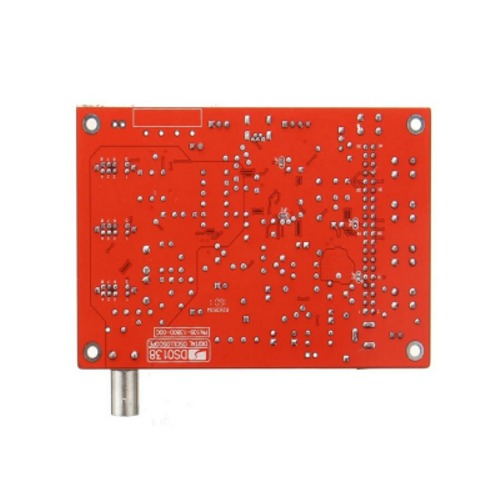

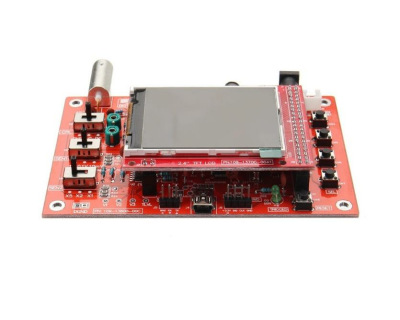

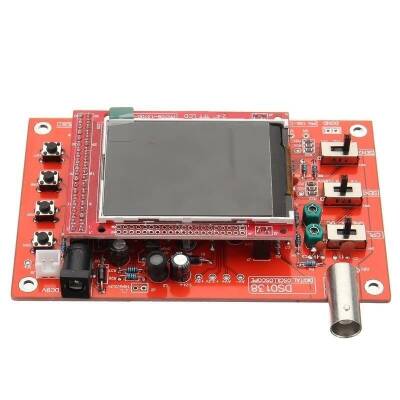

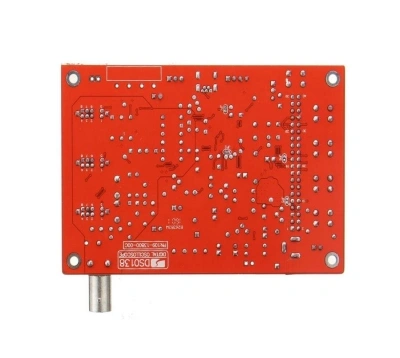

DSO138 Osiloskop Kiti Montajlı DS138 Osiloskop kitinin üzerinde ARM Cortex-M3 işlemci (STM32F103C8) ve 2.4 inch renkli ekran bulunmaktadır. Bu ürün ile dikey veri akışı ayarlanabilir ayrıca otomatik, periyodik ve tek ölçüm modları ile dalga formları ekranda görülebilir. Dalga boylarının görüntüsü herhangi bir anda durdurulabilir. 1Hz / 3.3V karde dalga test sinyali bulunmaktadır. Dalga boyları ile ilgili frekans, periyot bilgisi, sinyal genişliği gibi veriler dijital olarak görüntülenebilir. Üründe bulunan Waveform depolama fonksiyonu sayesinde güç kesildiğinde sinyal kaybolmaz. Bu ürün ile lehimleme hataları tespit edilebilir. Ürün montajlı halde gelmektedir. Dso138 Osiloskop'un Teknik Özellikleri: Max Geçek Zamanlı Örnekleme Hızı: 1Msps Doğruluk: 12Bit Örnekleme Tampon Bellek: 1024 bytes Analog Band genişliği: 0-200KHz Düşey Hassasiyet: 10mV / Div - 5V / Div (1-2-5kademeli) Giriş empedansı: 1MΩ Maksimum Giriş Voltajı: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe) Kouplaj Modları: DC / AC / GND Yatay Zaman Bazı Aralığı: 10μs / Div - 50s / Div (1-2-5kademeli) Besleme Voltajı: DC 9V PCB Boyutları: 117 * 76mm / 4.6 * 3in Ekran Boyutları: 52 * 40mm / 2 * 1.57in Paket Boyutları: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in Paket Ağırlığıt: 119g / 4.21oz .
