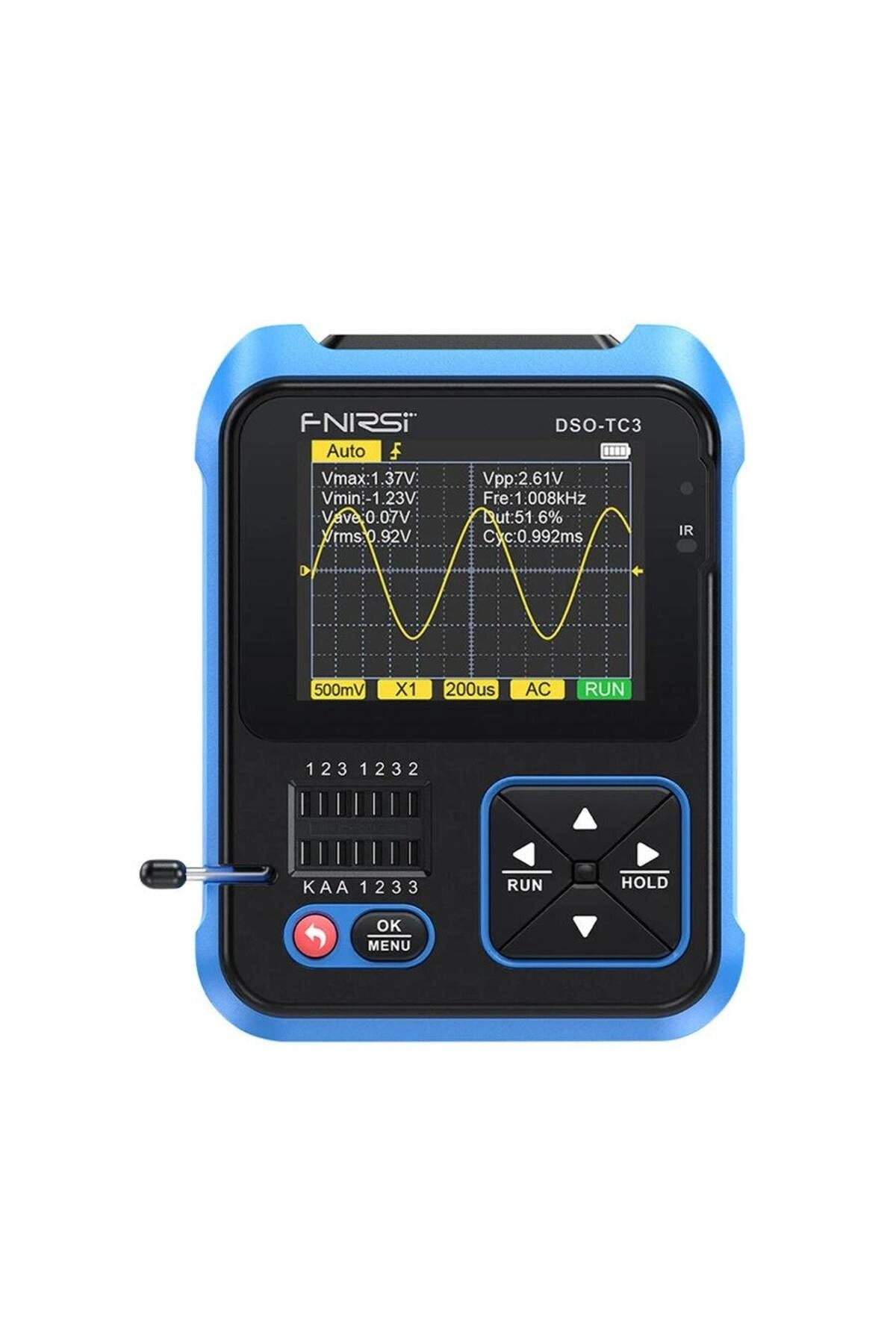

FNIRSI DSO-TC3, dijital elektronik ölçüm cihazı, elektronik bileşen test cihazı, sinyal jeneratörü, süreklilik testi, voltaj testi, sıcaklık ve nem ölçümü, kızılötesi kod çözme ve diğer işlevleri ustalıkla entegre ederek birleştirir. 2.4 inç renkli TFT ekran, dahili şarj edilebilir lityum pil ile donatılmış olup, kullanıcılara daha güçlü ve pratik işlevler ile iyi taşınabilirlik sunuyor.
FNIRSI DSO-TC3, DSO-TC2'nin geliştirilmiş bir versiyonudur. DSO-TC2 temelinde, kapasitans ESR algılama, fonksiyon sinyal üreteci çıkışı, elektronik ölçüm cihazı bant genişliği ve örnekleme hızı iyileştirmesi, giriş voltajı ve diyot algılama aralığı artışı gibi özelliklere sahiptir. DSO-TC3'ün performans ve işlevindeki iyileşme, cihazı tespit sürecinde daha stabil ve doğru hale getirir.
Özellikler
- 3-IN-1 Entegrasyonu: dijital depolama osiloskopu, bileşen test cihazı, yeni başlayanlar için sinyal üreticisi, hobi tutucusu.
- Fnirsi elde taşınan osiloskop: Performans: 10MS/s örnekleme, 500kHz bant bantı.
- Büyük TFT Ekran: Net görselleştirme.
- Şarj edilebilir pil: Taşınabilir bir kolaylık.
- Tetikleyici Fonksiyonlar: Tek, Normal, Otomatik.
- Transistör Testi: NPN, PNP, FET, diyotlar, devre içi transistör tester, daha fazlası.
- Bileşen Analizi: Pin tanımı, NEC protokolü.
- MOS Test Modu: Çeşitli transistör türlerini tanımlar.
- Diğer Modlar: Süreklilik, voltaj, PWM, sıcaklık sensörleri.
- Dalga Formu Üreteci: Sinüs, kare, darbe, üçgen, rampa, DC.
Temel Parametreler
- Ekran: 2.4 inç TFT renkli ekran, LED arka ışık
- Besleme voltajı: Şarj edilebilir lityum pil
- Şarj özellikleri: USB Type-C, +5V
- Ürün hacmi: 79*103*31mm
- Braket özellikleri: Hepsi bir arada katlanabilir stand
Teknik özellikler
Dijital Osiloskop:
Gerçek zamanlı örnekleme hızı
10MSa/s
Analog Bant Genişliği
500KHz
Dikey Hassasiyet (x1)
10mV-10V
Yatay zaman tabanı aralığı
1US-10'lar
Tetikleme modu
Otomatik / Normal / Tekli
Tetikleyici tipi
Yükselen kenar / Düşme kenarı
Fonksiyon Sinyal Jeneratörü:
Sinüs dalgası
1-100KHz/0-3.3V/50%
Kare dalga
1-100KHz/3.3V/50%
Darbe dalgası
1-100KHz/3.3V/0-100%
Üçgen dalgası
1-100KHz/0-3.3V/50%
Rampa
1-100KHz/0-3.3V/0-100%
Transistör Test Cihazı ve Araçlar:
Triodlar
? 10'dan büyük ve 600'den azdır
Diyotlar
İleriye gerilim düşüşü <4.5V
Reglüle diyot
0.01~4.5V (1-2-3 test alanı)
0.01~32V (K-A-A test alanı)
SCR'ler
TRIAC
Açılma voltajı <5V, kapı Kutup tetik akımı <6mA
Kızılötesi uzaktan kod çözme
NEC protokolü kızılötesi kodu
NOT:
(1) Ices, Iceo, Uf yalnızca geçerli olduklarında gösterilir.
(2) Bağlantı kapasitansı ve ters kaçak akımı yalnızca geçerli olduklarında gösterilir.
(3) FET'in açma veya kapama voltajı 5V'dan az olmalıdır.
(4) Yalnızca diyot koruması olduğunda gösterilir.
(5) Vloss yalnızca geçerli olduğunda görüntülenir.
(6) İki ayaklı bileşenler ve direnç 2.1k?'den küçük olduğunda endüktansı ölçer.
