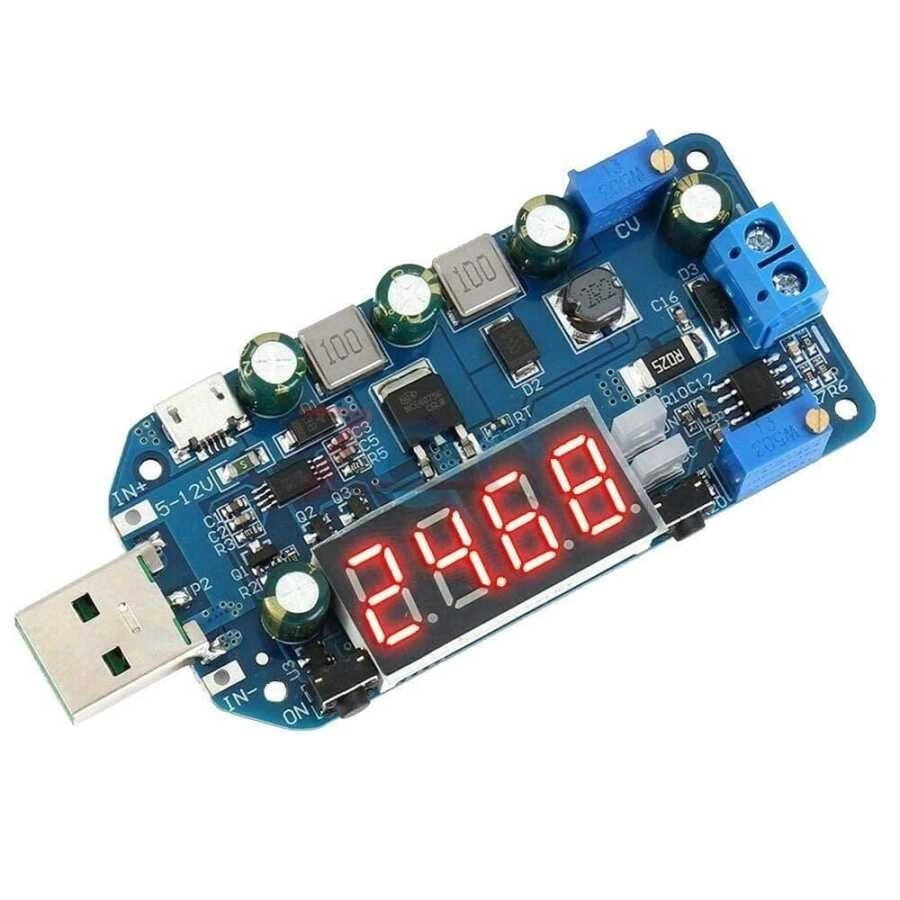

DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör

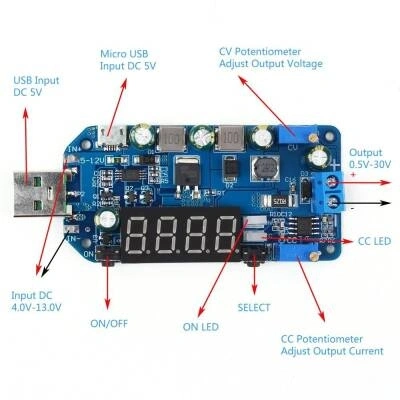

DC-DC CVCC 15W 2A Voltaj Yükseltici ve Düşürücü Regülatör 7- segment ekranlı voltaj yükseltici ve düşürücü modüldür. Çıkış voltajını, çıkış akımını ve çıkış gücünü ekrandan görüntüleyebilirsiniz. Çıkış voltajı ve akımı üzerindeki potansiyometrelerle ayarlanabilir. Normal güç kaynağı modülü, şarj cihazı ve LED sabit akım sürücüsü olarak kullanılabilir. Buton/ Potansiyometre / LED tanıtımı Uzun basma, 3 saniyeden daha uzun süre basılı tutulması gerektiği anlamına gelir. Sol Düğme: AÇMA / KAPAMA düğmesi. Kısa süreli basma, ekran modunda çıkış gerilimini AÇIK veya KAPALI konuma getirmek için veya kalibrasyon modunda 'Eksi -' olarak kullanmak veya hızlı şarj protokolü seçim modunda hızlı şarjı tetiklemek için kullanılır. Görüntüleme modunda bir sonraki yeniden güç için veya OFF Sağ Düğme: SELECT düğmesi. Ekran çıkış voltajını, çıkış akımını, çıkış gücünü değiştirmek veya ekran modunda sırayla bu parametreleri görüntülemek veya kalibrasyon modunda 'Artı +' olarak göstermek veya hızlı şarj protokolü seçim modunda hızlı şarjı başlatmak için basın. Kalibrasyon moduna girmek veya çıkmak için kullanılır. CV Potansiyometresi: Çıkış voltajını ayarlayın. Saat yönünde dönerken çıkış voltajını artırın. Çıkış voltajı ayarlanamıyorsa, CV potansiyometresini 10 saat yönünün tersine çevirin. CC Potansiyometre: Çıkış akımını ayarlayın. Saat yönünde dönerken çıkış akımını arttırın. Not: Sabit bir çıkış akımı tutmaz. Yük akımı, ayarlanan akım değerine ulaştığında, modül, bu akım değerini sabitlemeye başlar. Kısa devre çıkış terminali çıkış akımını ayarladığınızda. ON LED'i: Yeşil Çıkış göstergesi. Çıkış terminalinde bir çıkış olduğunda AÇIK hale gelir. Aksi halde KAPALI olur. CC LED: Kırmızı Sabit akım çıkış göstergesi. Yük akımı, ayarlanan akıma ulaştığında ve CC sabit akım göstergesi AÇIK olduğunda sabit akım durumuna girer. FC LED: Mavi Hızlı şarj göstergesi. Giriş terminali: Üç giriş yöntemi vardır: Yöntem 1: standart A tipi USB erkek. Sadece DC 5V giriş yapabilir. Yöntem 2: Mikro USB Dişi. Sadece DC 5V girebilir. Yöntem 3: IN+ ve IN- poerları üzerinden DC 4.0V-13.0V Sadece bir giriş yöntemi seçebilir. Çıkış terminali: 5.08mm mavi terminal. DC 0.5V-30.0V çıkış yapabilir. Teknik Özellikler Terminallerden giriş gerilimi: DC 4.0V-13.0V USB için giriş gerilimi: DC 5.0V Çıkış gerilimi: DC 0,5V - 30,0V Çıkış akımı: 2A Çıkış gücü: 15W (maks.) Gerilim göstergesinin doğruluğu: +/- 0.1V Voltaj göstergesinin çözünürlüğü: 0,1V Güncel ekran aralığı: 0 ~ 2,2A Güncel ekran doğruluğu: +/- 0.05Av Gerilim ekran çözünürlüğü: 0.001A Güç görüntüleme aralığı: 0 ~ 99.99 Ah Kapasite hassasiyeti: 0.00W ~ 15.0W Koruma sıcaklığı eşiği: 100 Dönüşüm verimliliği:% 95 Çalışma akımı: 30mA Çalışma sıcaklığı aralığı: -20 ℃ ~ 85 ℃ Çalışma nem aralığı:% 0 -% 95 RH Boyut: 84 * 35 * 24mm.
