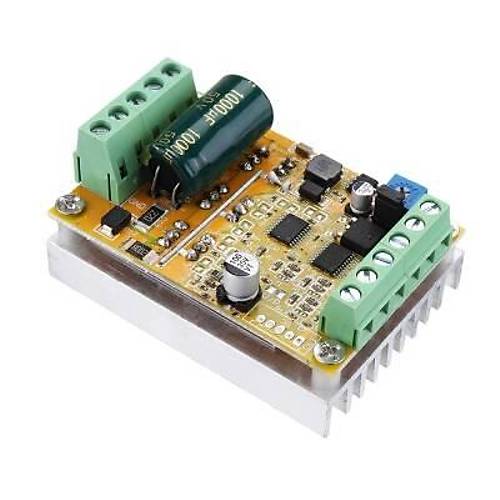

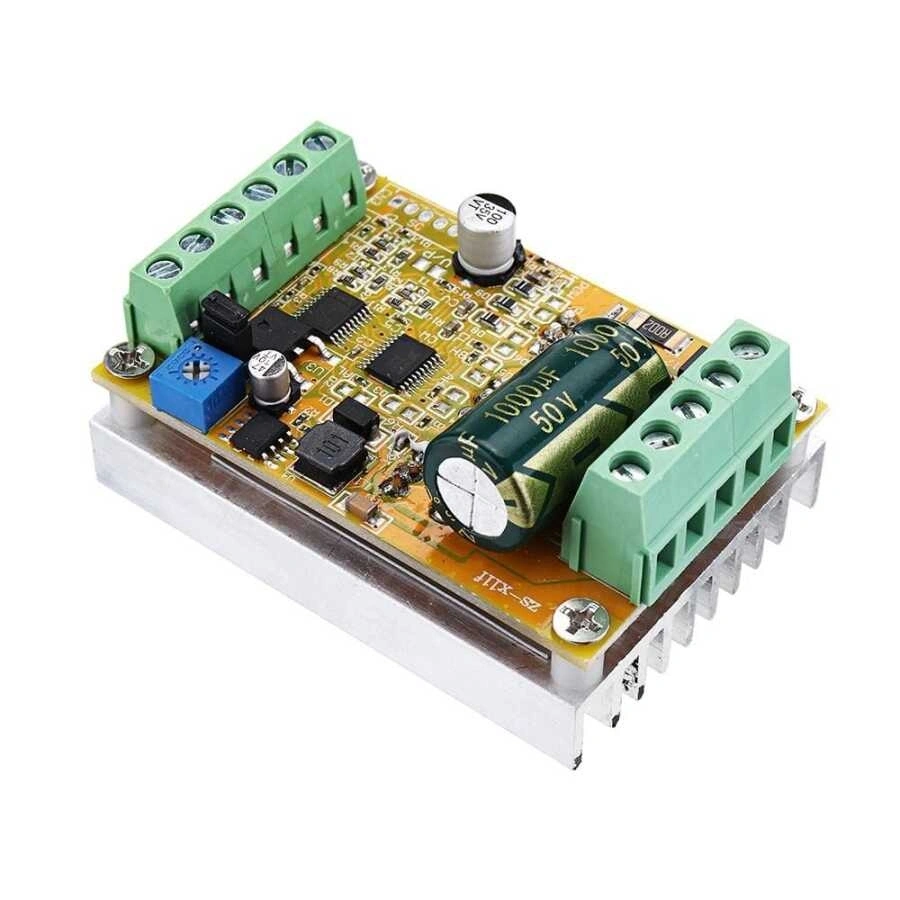

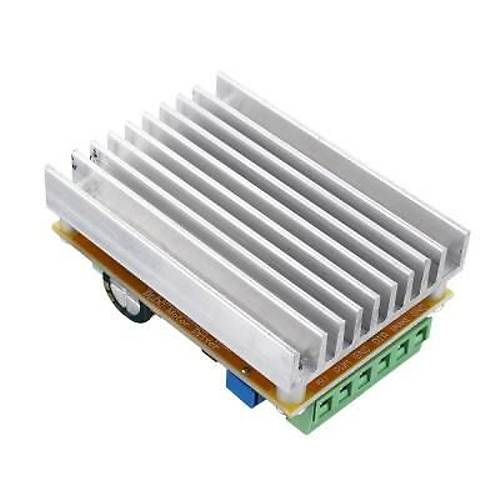

DC 6.5-50V 380W BLDC 3 Fazlı Fırçasız Motor Sürücü

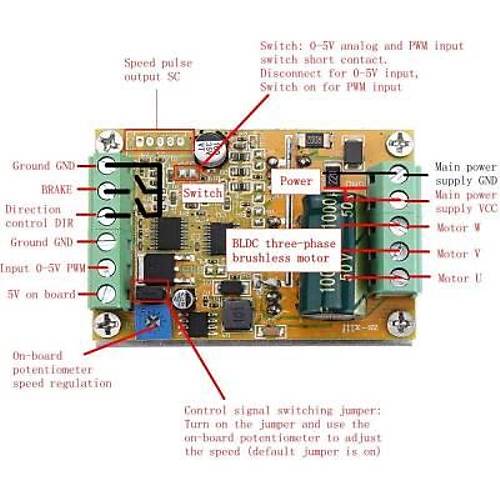

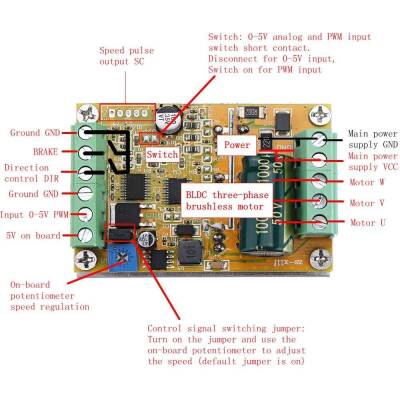

DC 6.5-50V 380W BLDC 3 Fazlı Fırçasız Motor Sürücü BLDC fırçasız DC motorlar için tasarlanmıştır. Kontrolör, dönme hızını ayarlamanıza ve motorun dönüş yönünü değiştirmenize izin verir. 6'dan 50V DC'ye kadar geniş besleme gerilimi aralığı vardır, modülün maksimum çıkış gücü 380W'dır. Kontrolör, Hall sensörleri olmayan motorları destekler. Hız kontrolü, besleme voltajı ayarlanarak (potansiyometre ayarı) veya PWM dolgusu 0 -5V ayarlanarak yapılır. Modül, hızı ayarlamak için yerleşik bir potansiyometreye sahiptir, ancak modüldeki jumper üzerindeki pimleri kısa devre yaparak harici bir potansiyometre bağlayabiliriz. Teknik Özellikler: Model: ZS-X11F Çalışma voltajı: 6-50V Sürücü akımı: nominal 16A artı hava soğutma 30A Maksimum güç: 380W Aşırı akım koruması: Yok (harici sigorta gerektirir) Durma koruması: Evet (akım, durmadan sonra otomatik olarak düşecektir) Aşırı sıcaklık koruması: Evet (sıcaklık 100 dereceyi aştığında yarıdan fazla güç) Maksimum hız: 224000 RPM (2 kutuplu motor), 74000 RPM (6 kutuplu motor), 40.000 RPM (12 kutuplu motor), 35000 RPM (14 kutuplu motor). Ürün boyutu: 63x45x31mm Arayüz Açıklaması U V W faz tel çıkışı motora bağlanır 5V GND anakart, güç kaynağı ile birlikte gelir (akım 300MA'yı geçmez) VCC GND Motor ana güç kaynağı (harici DC güç kaynağı) SC hız darbe sinyali çıkışı DIR ileri ve geri kontrolü (harici anahtara yol açabilir) BRAKE fren kontrolü (harici anahtar kablolu olabilir) 0-5V PWM hız kontrol sinyali girişi (hızı ayarlamak için yerleşik potansiyometre kullanılabilir veya jumper ile hızı ayarlamak için harici bir 0-5V analog miktar PWM görev döngüsü sinyal girişi kullanılabilir) UYARILAR Ana kart üzerindeki güç kaynağı devresinde sigorta yoktur. Kendiniz eklemeniz önerilir. Güç kaynağının ters bağlanmasının artı ve eksi kutupları kart üzerindeki bazı çiplerin zarar görmesine neden olacaktır (2 saniye de olsa). Normal çalışma sırasında, motor çıkışında örnekleme aşırı akım koruması vardır. Modül gücü ve akımı çok büyük olduğundan, modül normal çalışmadığında lütfen yapay olarak kısa devre yapmayın. Kısa devre hattı yakma olasılığına sahip olduğunda, İkincil kablolama testi için lütfen küçük akım ve düşük voltaj testi kullanın. Tamamlandıktan sonra, yüksek akım ve yüksek voltajı geçin. Çıplak pano modülü olduğu için kablo başlığı yalıtımına dikkat edin..
