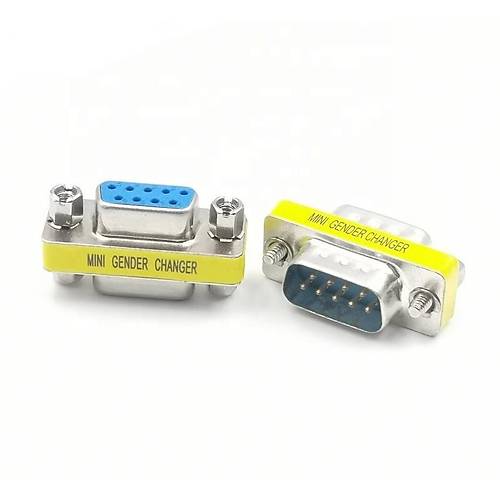

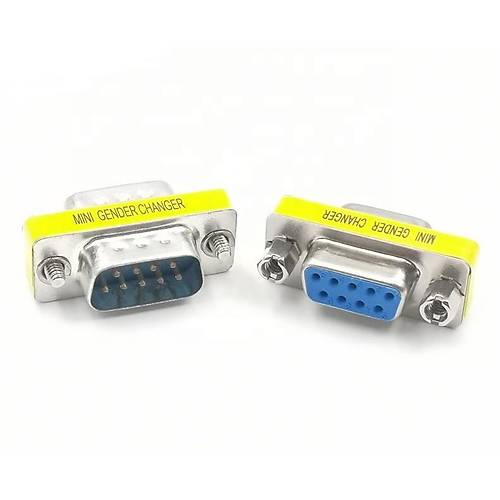

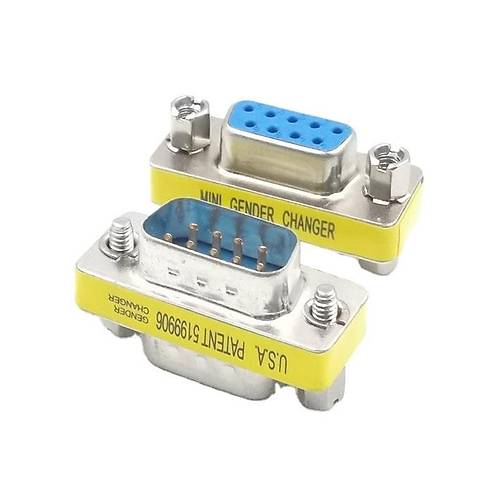

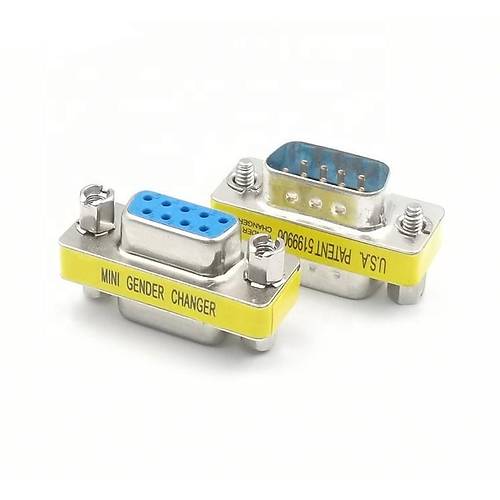

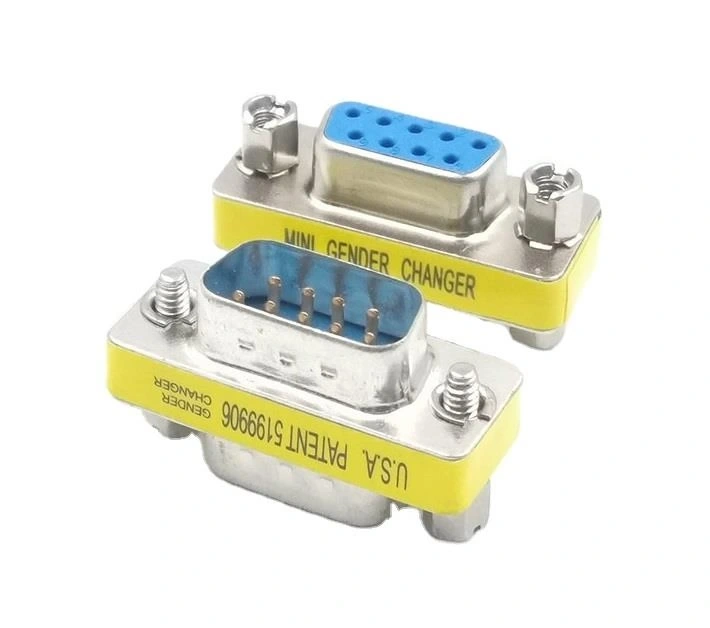

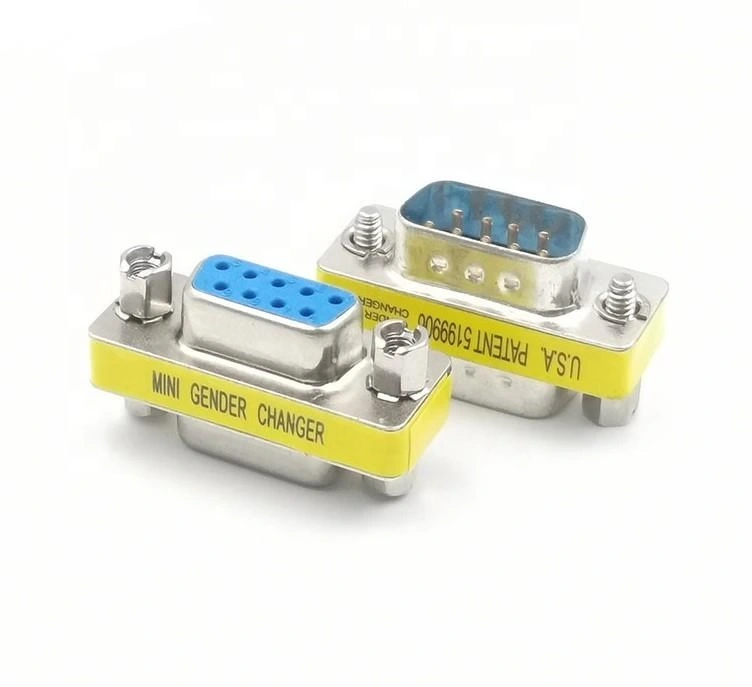

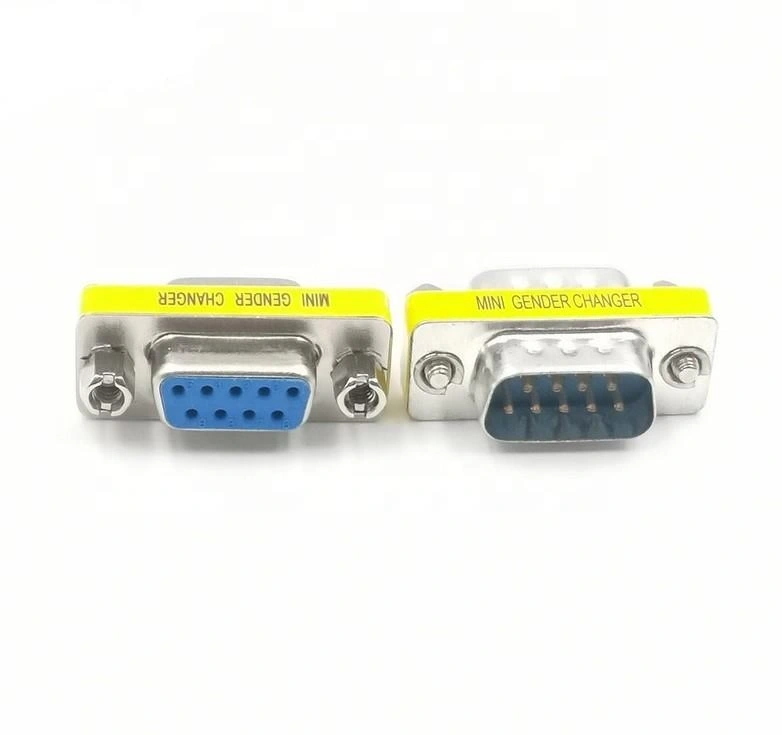

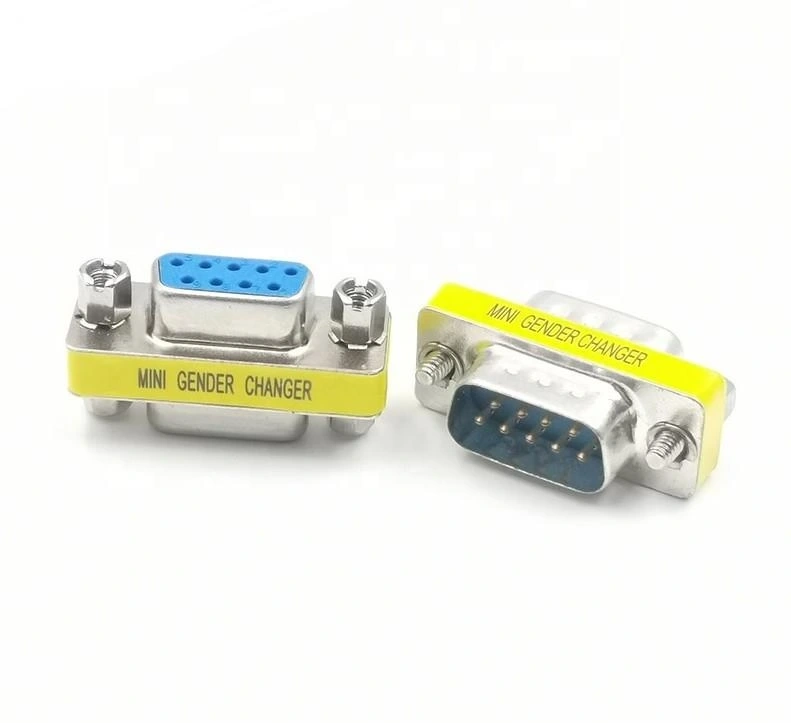

DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör
DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör, seri haberleşme donanımlarınız arasında cinsiyet dönüşümü sağlayan pratik bir çözümdür. Bir erkek ve bir dişi DB9 portuna sahip bu adaptör, aynı cinsiyetteki iki portu birbirine bağlamanızı sağlayarak, endüstriyel sistemler ve PC çevre birimlerinde yaygın kullanım alanı bulur.
Dayanıklı plastik gövde ve yüksek kaliteli iç bağlantılara sahip bu elektronik komponent, iki aynı cinsiyetli DB9 portunu birbirine bağlama ihtiyaçlarını karşılar ve standard seri port ekipmanları arasında güvenilir veri transferi sağlar.
RS232 iletişim protokolünü destekleyen çeşitli cihazlar arasında kolay bağlantı sağlayan bu konnektör, bilgisayarlar, sanayi ekipmanları ve seri veri transferi gerektiren tüm projelerinizde kullanılabilir. Modern USB konnektör olmayan ancak RS232 haberleşme ihtiyacı olan sistemleriniz için ideal bir ara birimdir.
Teknik Özellikler
DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Adaptör Tipi: DB9 Male to Female (Erkek - Dişi) Gender Changer
- Konnektör A: DB9 Erkek (9 pin D-SUB Male)
- Konnektör B: DB9 Dişi (9 pin D-SUB Female)
- Pin Sayısı: 9 pin
- Bağlantı Tipi: 1:1 pin bağlantısı (Straight through)
- İletişim Standardı: RS232 / EIA232
- Gövde Malzemesi: Yüksek kaliteli plastik
- Kontak Malzemesi: Nikel kaplı pirinç
- Maksimum Veri Hızı: 115.2 Kbps
- Kontak Direnci: ≤ 10mΩ
- İzolasyon Direnci: ≥ 500MΩ
- Kullanım Ömrü: > 500 takma/çıkarma döngüsü
- Çalışma Sıcaklığı: -20°C ~ +60°C
- Sabitleme Tipi: Vidalı sabitleme (UNC 4-40)
- Boyutlar: Yaklaşık 30mm x 20mm x 15mm
- RoHS Uyumlu: Evet.
Kullanım Alanları
DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Bilgisayar ve Çevre Birimleri
- Serial port uzatmaları
- Modem bağlantıları
- Terminal cihazları
- Legacy bilgisayar donanımları
Endüstriyel Kontrol Sistemleri
- PLC cihazları
- SCADA sistemleri
- Endüstriyel PC'ler
- Otomasyon ekipmanları
Test ve Ölçüm Ekipmanları
- Veri toplama sistemleri
- Laboratuvar cihazları
- Kalibrasyon ekipmanları
- Hassas ölçüm cihazları
Diğer Uygulamalar
- Elektronik servis ve onarım işlemleri
- Kasa ve POS sistemleri
- Güvenlik sistemleri
- Telemetri uygulamaları
Avantajlar ve Özellikler
DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör'ün sağladığı avantajlar ve çözümler.
- Cinsiyet Dönüştürme: Erkek-dişi port uyumsuzluklarını hızlıca çözme
- Kompakt Tasarım: Minimum yer kaplayan küçük boyutlu yapı
- Dayanıklı Yapı: Sağlam gövde ve güvenilir iç bağlantılar
- Vidalı Sabitleme: Bağlantı kopmasını engelleyen güvenli montaj
- Tüm Pinler Bağlı: 1:1 bağlantı ile tam pin uyumluluğu
- Endüstri Standardı: Yaygın kullanılan DB9 RS232 protokolüne uyumlu
- Ekonomik Çözüm: Özel kablo ihtiyacını ortadan kaldıran uygun maliyetli çözüm
- Evrensel Uyumluluk: Tüm standart DB9 bağlantılarıyla çalışabilme
Montaj ve Kullanım
DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Bağlantı vidalarını el ile sıkın, aşırı torklama pin hasarına yol açabilir.
Kullanım için yapmanız gerekenler:
- Bağlanacak cihazların güç düğmelerinin kapalı olduğundan emin olun
- Adaptörün erkek ucunu DB9 dişi porta, dişi ucunu ise DB9 erkek porta takın
- Konnektörlerin tam ve düzgün yerleştiğinden emin olun
- Sabitleme vidalarını aşırı sıkmadan el ile sabitleyin
- Bağlantının sağlamlığını kontrol edin
- Cihazların güç düğmelerini açın ve iletişimin başlamasını bekleyin
- Gerekirse seri port parametrelerini (baud rate, parity, vb.) ayarlayın
Kullanım bilgileri:
- Bu adaptör standart düz bağlantı (straight through) sağlar, çapraz bağlantı (null modem) değildir
- RS232 haberleşme mesafesinin 15 metreyi aşmaması tavsiye edilir
- Elektromanyetik girişimlerin yoğun olduğu ortamlarda ekranlı kablo kullanılması önerilir
- Bağlantı sorunu yaşarsanız multimetre ile pin bağlantılarını kontrol edin
- Yeni bilgisayarlarda kullanmak için genellikle USB-RS232 dönüştürücü gerekebilir
- Nem ve tozdan koruyun
Sorun Giderme ve İpuçları
DB9 RS232 Erkek Dişi M2F 9 Pin Çevirici Ara Adaptör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- İletişim Yok: Port ayarlarının (baud rate, data bits, parity, stop bits) uyumlu olduğunu kontrol edin
- Veri Kaybı: Kablo kalitesini ve uzunluğunu kontrol edin, mümkünse daha kısa kablo kullanın
- Bağlantı Sorunları: Pinlerin bükülmediğinden ve soketlerin tam oturduğundan emin olun
- EMI/RFI Parazitler: Kabloları güç kaynaklarından ve elektromanyetik alan yaratan cihazlardan uzak tutun
Verimli Kullanım İpuçları
- DTE-DCE bağlantısı için çapraz (null modem) kablo veya adaptör gerekebilir
- Daha uzun mesafelerde RS232-RS485 dönüştürücü kullanmayı değerlendirin
- Taşınabilir uygulamalar için kompakt bir seti yanınızda bulundurun
- Metal gövdeli adaptörler EMI/RFI koruması için daha iyidir
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli konnektörler ile güvenilir bağlantılar oluşturun.
Ürünleri İncele →
USB bağlantı özellikleri gerektiren projeleriniz için çeşitli USB konnektör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve konnektör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
M2F adaptör ile M2M adaptör arasındaki fark nedir?
M2F adaptör erkek-dişi dönüşüm sağlar, aynı cinsiyetteki bir erkek ve bir dişi portu birbirine bağlar. M2M ise iki erkek portu birbirine bağlar.
RS232 iletişim protokolü nedir ve neden hala kullanılmaktadır?
RS232, seri veri iletişimi için kullanılan eski ama güvenilir bir standarttır. Basitliği, sağlamlığı ve endüstriyel cihazlarla uyumluluğu nedeniyle hala tercih edilir.
DB9 konnektörün pin yapılandırması nasıldır?
Temel olarak Pin 2 (RX), Pin 3 (TX), Pin 5 (GND) veri iletişimi için kullanılır. Diğer pinler kontrol sinyalleri için ayrılmıştır.
RS232 ve USB arasındaki temel farklar nelerdir?
RS232 düşük hızlı (115Kbps max), dayanıklı ve gürültüye karşı dirençlidir. USB daha hızlı (480Mbps-10Gbps), daha kompakt ve çoklu cihaz desteği sunar.
Bu adaptör null modem işlevi görür mü?
Hayır, bu standart bir straight-through adaptördür. Null modem bağlantısı için özel çapraz bağlantılı adaptör veya kablo gerekir.
Modern bilgisayarlarda RS232 konnektörü nasıl kullanılır?
Çoğu modern bilgisayarda RS232 portu yoktur. USB-RS232 dönüştürücü kullanarak USB üzerinden RS232 bağlantısı gerçekleştirilir.
RS232 uygulamalarında baud rate neden önemlidir?
Baud rate, saniyede aktarılan bit sayısıdır. İletişim kuran her iki cihazın da aynı baud rate değerini kullanması gerekir, aksi halde iletişim başarısız olur.
DB9 ve DE9 terimleri arasında fark var mıdır?
Aslında doğru terim DE9'dur (D tipi, 9 pin). DB25'in 9 pinli versiyonu için yanlış olarak DB9 terimi yaygın kullanılır.
