C002 3V Alarm Ses Modülü

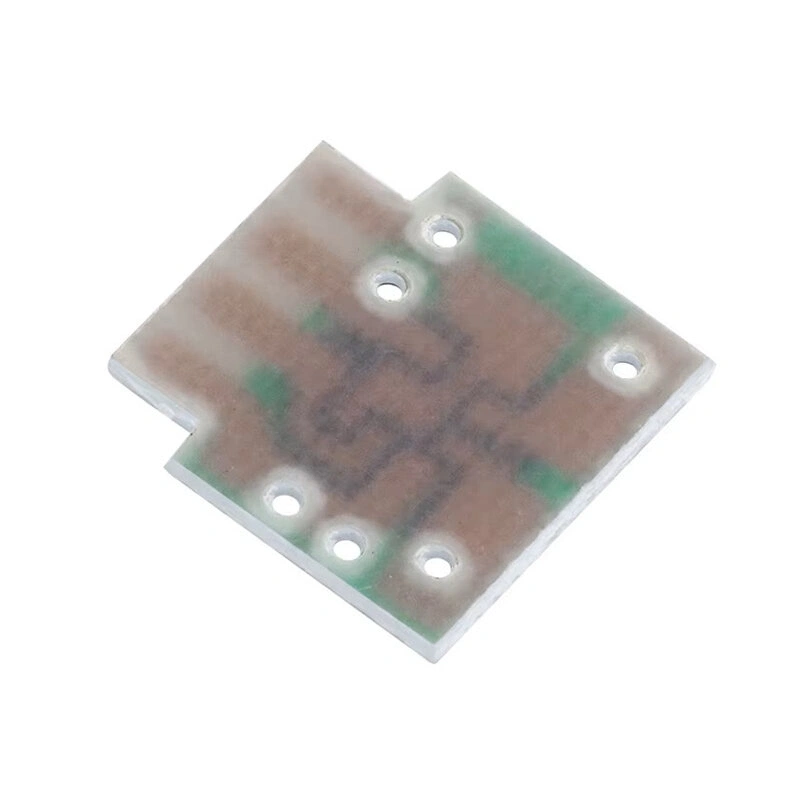

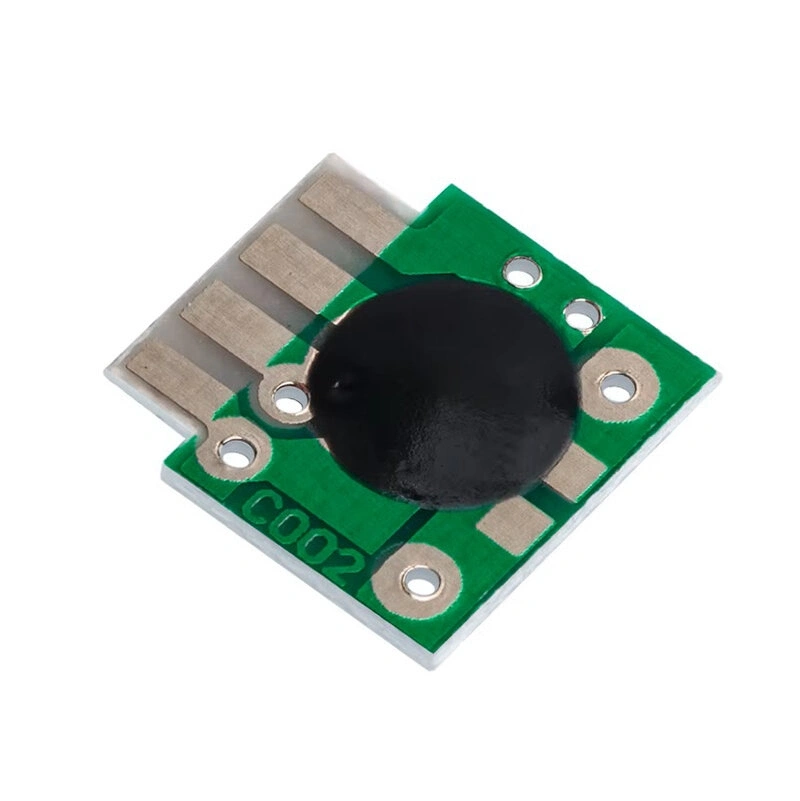

C002 3V Alarm Ses Modülü C002 3V Alarm Ses Modülü, C002 modülü yalnızca bir ses üretecidir ve doğrudan bir hoparlöre güç veren bir sinyal sağlamaz. Modülün çıkışına ekstra bir amplifikatör kartı bağlamanız gerekir. Modülün kendisinde ihtiyacınız olan tek ekstra parça, 100 kΩ'luk 1/8 W veya SMD dirençtir. Devre kartı 12 mm genişliğinde ve 11 mm yüksekliğindedir. Dar alt tarafta, modülü bağlamak için dört küçük bakır lehimleme pedi bulunur. Üst tarafta, yukarıda bahsedilen SMD direnci lehimleyebileceğiniz iki lehimleme pedi bulunur. Sol ve sağ tarafta, SMD parçaları kullanamıyorsanız 1/8 W'lık bir direnci lehimleyebileceğiniz delikli iki ped bulunur. Özellikler Besleme gerilimi: 2,4 Vdc ~ 3,6 Vdc Çalışma akımı: Maks. 150 μA Uyku akımı: Maks. 5 μA Çıkış akımı: Maks. 3,0 mA Osilatör frekansı: 80 kHz ~ 120 kHz Çalışma sıcaklığı: 0 °C ~ 60 °C Boyt: 12x11mm Pinout +Vb: Pozitif besleme gerilimi, maks. 3,6 V. OUTPUT: Toprak ve +Vb arasında geçiş yapan kare dalga sinyalli çıkış. ENABLE: Bu pin açık olduğunda veya +Vb'ye bağlandığında devre salınım yapar. Bu giriş toprağa bağlandığında çıkış GND'ye gider. GND: Toprak. Rx: Bu iki bağlantı arasında, çıkış sinyalinin frekansını belirleyen 100 kΩ ile 240 kΩ arasında bir direnç bulunur. 100 kΩ'da çıkış frekansı yaklaşık 2,8 kHz'dir. Örnek Bağlantılar
