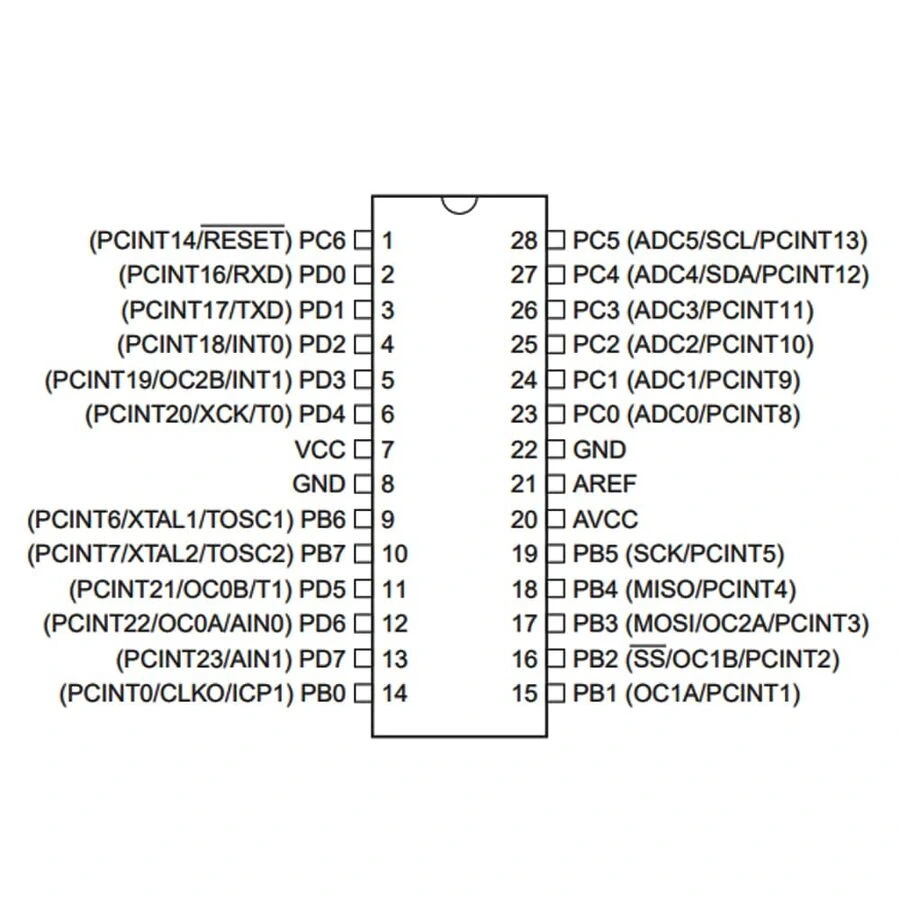

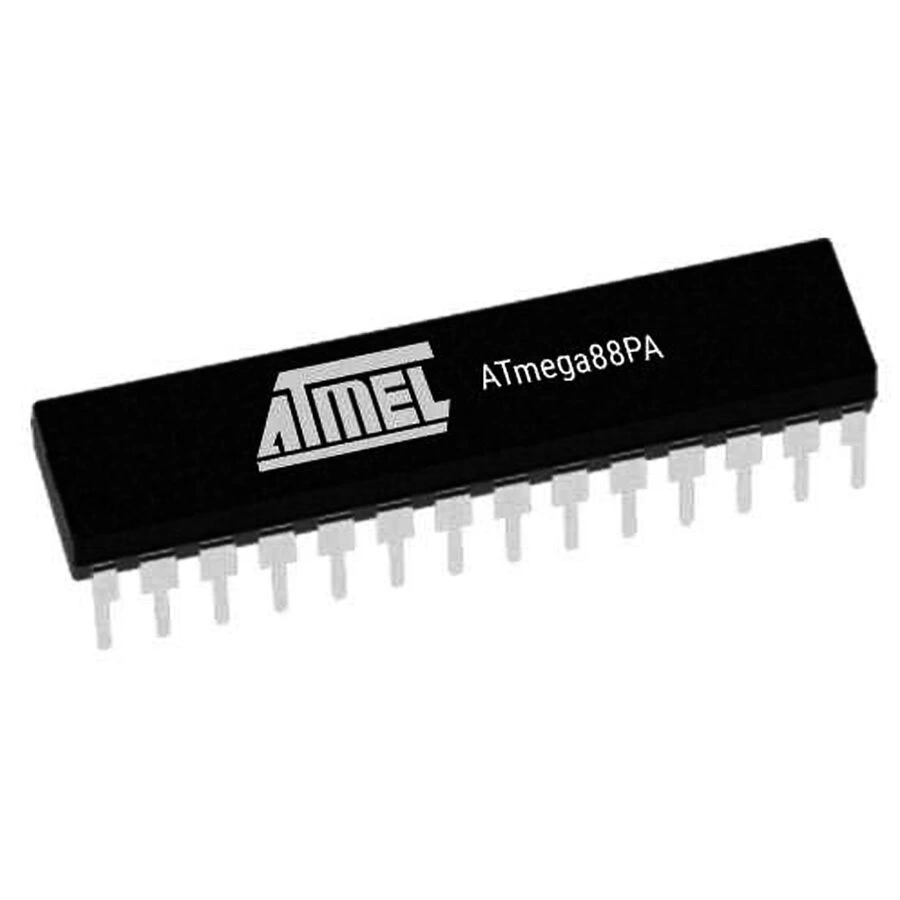

ATMEGA88PA-PU 8-Bit 20MHz Mikrodenetleyici DIP-28

ATtiny13A-SUR SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8

ATtiny13A-SUR, Microchip (eski Atmel) firmasının ürettiği ultra kompakt ve düşük güç tüketimli bir 8-bit AVR mikrodenetleyicidir. SOIC-8 paketinde sunulan bu SMD entegre, minimal boyut gerektiren projeler için ideal bir çözüm sunar.

1 KB Flash bellek, 64 bayt EEPROM ve 64 bayt SRAM ile donatılan bu mikrodenetleyiciler, küçük boyutuna rağmen temel kontrol işlevleri için yeterli kapasiteye sahiptir.

10-bit ADC, analog komparatör ve 5 GPIO pini ile donatılan bu elektronik komponent, sensör okuma, LED kontrolü ve temel anahtarlama fonksiyonlarını kolayca gerçekleştirebilir.

Düşük güç tüketimi ve kompakt SOIC-8 paketi ile öne çıkan Microchip mikrodenetleyici çözümleri, özellikle PCB alanının sınırlı olduğu uygulamalar için mükemmel bir seçimdir.

Teknik Özellikler

ATtiny13A-SUR SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATtiny
• Model: ATtiny13A-SUR
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz (harici osilator ile)
• Dahili Osilatör: 9.6 MHz (fabrika kalibrasyonlu)
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1 KB
• RAM Belleği: 64 Bayt
• EEPROM Belleği: 64 Bayt
• I/O Pin Sayısı: 5
• ADC Kanalları: 4 kanal, 10-bit çözünürlük
• PWM Kanalları: 2
• Zamanlayıcılar: 1 (8-bit)
• Analog Komparatör: Var
• Çalışma Gerilimi: 1.8V - 5.5V (20MHz için 4.5V - 5.5V)
• Paket Tipi: SOIC-8 (Surface Mount)
• Boyutlar: 5.00mm x 4.00mm x 1.75mm
• Pin Aralığı: 1.27mm
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Detektörü: Programlanabilir seviyeler
• Kesme (Interrupt) Kaynakları: 7
• Güç Tüketimi (Aktif): ~0.25mA @ 1MHz, 3V
• Güç Tüketimi (Power-down): <0.1µA @ 3V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• Programlama Arayüzleri: ISP (In-System Programming), High Voltage Programming
• Dahili Kalibre Edilmiş RC Osilatör: ±10% hassasiyet
• Uyku Modları: Idle, ADC Noise Reduction, Power-down
• RoHS Uyumluluğu: Evet
• RESET Pini: PB5/RESET (bu pin gerekirse I/O olarak kullanılabilir)
• Kristal Osilator Desteği: Var
• "SUR" Versiyonu: Extended voltaj aralığı ve sıcaklık özellikleri için

Kullanım Alanları

ATtiny13A-SUR mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minyatür Elektronik Cihazlar

• Ultra kompakt LED kontrolörleri
• Giyilebilir elektronik arayüzler
• Küçük sensör modülleri
• Minyatür uzaktan kumandalar
• Küçük anahtar kontrol devreleri

Pil ile Çalışan Uygulamalar

• Düşük güç tüketimli sensör düğümleri
• Uzun ömürlü veri toplayıcılar
• Pil durumu izleme sistemleri
• Taşınabilir test cihazları
• Enerji hasadı yapan sistemler

Akıllı Sensör Arayüzleri

• Sıcaklık ve nem algılayıcılar
• Işık sensörü modülleri
• Basınç ve kuvvet sensörleri
• Mesafe ve yakınlık sensörleri
• Hareket ve titreşim detektörleri

SMD Projeler ve Yer Tasarrufu Sağlayan Uygulamalar

• Yüzey montaj PCB tasarımları
• Çok katmanlı devre kartları
• Esnek PCB uygulamaları
• Yüksek yoğunluklu elektronik montajlar
• Otomasyon ve kontrol sistemleri

Avantajlar ve Özellikler

ATtiny13A-SUR mikrodenetleyicinin sağladığı avantajlar ve çözümler.

• Ultra Kompakt SMD Yapı: SOIC-8 paketi ile minimum PCB alanı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Genişletilmiş Voltaj Aralığı: 1.8V - 5.5V arası geniş çalışma voltajı
• Analog Yetenekler: 10-bit ADC ve analog komparatör ile hassas ölçümler
• PWM Çıkışları: LED parlaklık kontrolü ve motor sürme kapasitesi
• Dahili Osilatör: Harici bileşenlere ihtiyaç duymadan çalışabilme
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Flash ve EEPROM: Program ve veri depolama için dahili bellek
• Uyku Modları: Ultra düşük güç tüketimli uyku modları
• Kompakt Kod: RISC mimarisi ile verimli kod yürütme
• Watchdog Timer: Sistem kilitlenmelerine karşı otomatik sıfırlama
• SMD Avantajları: Titreşime dayanıklılık ve yüksek yoğunluklu montaj

Programlama ve Geliştirme

ATtiny13A-SUR mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio 7 (veya daha yeni) IDE
• Arduino IDE (ATTinyCore veya MicroCore ile)
• AVR-GCC derleyicisi
• USBasp, USBtinyISP veya Atmel-ICE programlayıcı
• SOIC-8 test klipsi veya adaptör kartı
• SMD-to-DIP adaptör (prototipleme için)
• 3.3V veya 5V güç kaynağı
• ISP programlama kablosu
• SMD lehim istasyonu (PCB montajı için)
• Bypass kapasitörleri (güç stabilizasyonu için)

Programlama önerileri:

• ISP Programlama: SOIC-8 test klipsi ile doğrudan programlama
• Bellek Optimizasyonu: Sınırlı Flash ve RAM için verimli kod
• Fuse Bit Ayarları: Dahili osilatör, reset pin yapılandırması ve koruma ayarları
• Düşük Seviye Programlama: Assembly veya optimize C kodu
• Hata Ayıklama: LED veya dijital çıkışlar ile durum kontrolü
• Kesme Yönetimi: Sınırlı sayıda kesme kaynağını verimli kullanma
• Güç Yönetimi: Sleep modları ve Brown-out detektör yapılandırması

Sorun Giderme ve İpuçları

ATtiny13A-SUR kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Flux kullanın, sıcak hava istasyonu veya reflow teknikleriyle lehimleyin, veya SOIC test klipsi kullanın.
• Programlama Sorunları: Tüm ISP bağlantılarının doğru olduğunu kontrol edin, programlama hızını düşürün, RESET hattına pull-up direnç ekleyin.
• Kararsız Çalışma: Güç hattına bypass kapasitörleri ekleyin, besleme voltajının stabil olduğundan emin olun.
• ADC Ölçüm Hataları: AVCC hattının temiz olduğundan emin olun, dijital gürültüye karşı önlem alın, filtreleme uygulayın.
• Beklenmedik Reset: Watchdog timer'ı kontrol edin, brown-out detektör seviyesini uygun ayarlayın.

Verimli Kullanım İpuçları

• SMD montajı için düzgün PCB footprint ve termal tasarım kullanın
• Pil ömrünü uzatmak için power-down modunu verimli kullanın
• Çoklu LED kontrolü için charlieplexing tekniğinden yararlanın
• ADC gürültüsünü azaltmak için örnekleme sırasında diğer işlemleri duraklatın
• Tek bir pini hem dijital I/O hem analog giriş olarak çoklu kullanın
• Farklı buton kombinasyonları ile sınırlı giriş pinlerini verimli değerlendirin
• Hassas zamanlama gerektiren uygulamalarda harici kristal osilatör kullanmayı düşünün

Paket İçeriği

• ATtiny13A-SUR SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8
