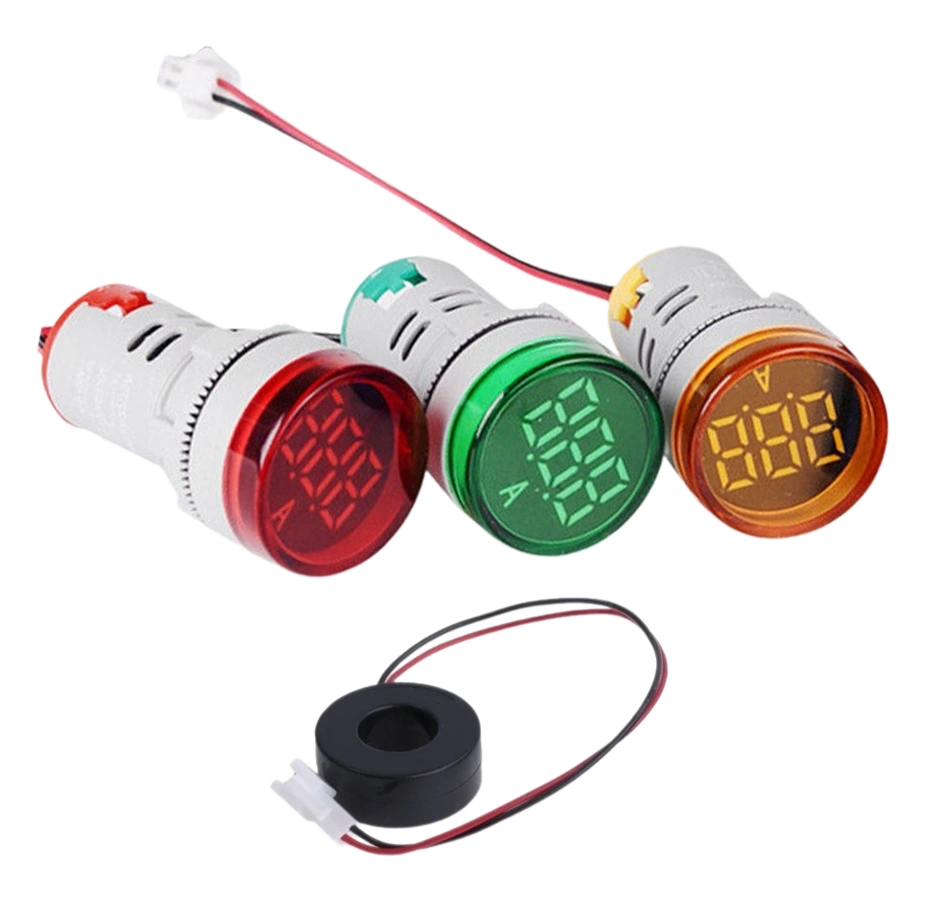

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı

AD22-22A 22mm Dijital Ampermetre, elektrik sistemlerindeki akım değerlerini hassas bir şekilde ölçmek ve izlemek için tasarlanmış, kompakt ve kullanışlı bir panel tipi ölçüm cihazıdır.

Standart 22mm montaj çapı ile elektrik panolarına, kontrol sistemlerine veya endüstriyel makinelere kolayca monte edilebilen bu ampermetre, 0-100A AC aralığındaki akım değerlerini net bir şekilde Kırmızı LED ekranında gösterir.

Panel tipi tasarımı ve yüksek görünürlüklü Kırmızı dijital göstergesi ile öne çıkan bu ölçüm ve test aletleri ürünü, akım transformatörü (CT) ile birlikte kullanılarak yüksek akım değerlerini güvenle ölçebilir. Kolay okuma imkanı sunan parlak ekranı ve hassas ölçüm kabiliyeti sayesinde, endüstriyel uygulamalarda, elektrik dağıtım sistemlerinde ve çeşitli elektrik devrelerinde güvenilir akım izleme çözümü sağlar.

Profesyonel elektrik sistemleri ve endüstriyel kontrol uygulamaları için ideal bir voltmetre ampermetre türü olan AD22-22A, kompakt yapısı, kolay kurulumu ve dayanıklı tasarımıyla uzun süreli kullanıma uygundur. Akım transformatörü ile farklı oran ayarları yapılabilen bu cihaz, çok çeşitli elektrik sistemlerinde akım değerlerinin sürekli takibi için mükemmel bir çözümdür.

Teknik Özellikler

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: AD22-22A
• Montaj Çapı: 22mm
• Ölçüm Tipi: AC Akım
• Ölçüm Aralığı: 0-100A AC (akım trafosu ile)
• Ekran Tipi: LED dijital gösterge
• Ekran Rengi: Kırmızı
• Hassasiyet: ±0.5% ±2 dijit
• Ölçüm Frekansı: 45-65 Hz
• Akım Trafosu: X/5A (harici CT gerekli)
• Çalışma Gerilimi: 80-300V AC
• Bağlantı Tipi: Vida terminalleri
• Güç Tüketimi: <5W
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Koruma Derecesi: IP20 (ön panel)
• Malzeme: Yüksek kaliteli plastik gövde
• Montaj Derinliği: Yaklaşık 60mm
• Ağırlık: Yaklaşık 70 gram
• Menşei: Çin.

Kullanım Alanları

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Sistemler

• Elektrik panoları
• Motor kontrol sistemleri
• Endüstriyel makine izleme
• Üretim hattı kontrol sistemleri
• Fabrika otomasyon sistemleri

Elektrik Dağıtım Sistemleri

• Güç dağıtım panoları
• Ana besleme hatları izleme
• Alt dağıtım sistemleri
• Jeneratör kontrol panelleri
• UPS sistemleri

Bina ve Tesis Yönetimi

• Bina akım tüketim izleme
• HVAC sistemleri
• Aydınlatma kontrol panelleri
• Enerji yönetim sistemleri
• Asansör kontrol sistemleri

Özel Uygulamalar

• Laboratuvar test sistemleri
• Elektrikli araç şarj istasyonları
• Yenilenebilir enerji sistemleri
• Elektronik AR-GE çalışmaları
• Eğitim amaçlı deney düzenekleri

Avantajlar ve Özellikler

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı'in sağladığı avantajlar ve çözümler.

• Standart Montaj: 22mm çapı ile kolay panel entegrasyonu
• Yüksek Görünürlük: Parlak Kırmızı LED ekran ile her açıdan okunabilirlik
• Geniş Ölçüm Aralığı: Akım trafosu ile 0-100A arası ölçüm
• Yüksek Hassasiyet: ±0.5% doğruluk oranı ile güvenilir ölçüm
• Kolay Kurulum: Basit terminaller ve standart bağlantı
• Kompakt Tasarım: Dar alanlara bile sığabilen boyut
• Uyarlanabilir Ölçüm: Farklı CT oranları ile geniş aralıkta kullanım
• Dayanıklı Yapı: Endüstriyel koşullara uygun dayanıklılık
• Düşük Güç Tüketimi: 5W'dan az enerji kullanımı
• Geniş Çalışma Voltajı: 80-300V AC besleme aralığı

Kurulum ve Bağlantı Rehberi

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı'in doğru kurulumu ve bağlantısı hakkında bilgiler.

Temel kurulum adımları:

• Panel Hazırlığı: 22mm çapında delik açın
• Cihaz Montajı: Ampermetreyi önden yerleştirip arkadan sabitleme parçasıyla sıkıştırın
• Besleme Bağlantısı: Cihazın besleme girişlerini uygun gerilime bağlayın
• CT Kurulumu: Akım trafosunu ölçülecek iletken etrafına yerleştirin
• CT Bağlantısı: CT'nin ikincil uçlarını ampermetrenin ilgili terminallerine bağlayın
• Oran Ayarı: Kullanılan CT oranına göre cihaz ayarlarını yapın

CT seçimi ve bağlantı önerileri:

• CT Tipi Seçimi: X/5A tipinde, ölçülecek maksimum akıma uygun CT seçin
• CT Oranları: 5/5A, 20/5A, 30/5A, 50/5A, 100/5A gibi standart oranları tercih edin
• Güvenlik Önlemleri: CT ikincil uçlarını ampermetreye bağlamadan önce kısa devre etmeyin
• Kablo Kesitleri: CT ikincil bağlantıları için en az 1.5mm² kablo kullanın
• Topraklama: Sistem güvenliği için bir CT ucunu topraklayın
• Polarite: S1-S2 veya K-L işaretlerine dikkat ederek doğru yönde bağlayın

Sorun Giderme ve Bakım

AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ekran Açılmıyor: Besleme voltajını kontrol edin
• Yanlış Ölçüm: CT oranını doğru ayarlayın, bağlantıları kontrol edin
• Sıfır Okuma: CT'nin doğru hatta takılı olduğundan emin olun
• Kararsız Değerler: CT bağlantı kalitesini ve polariteyi kontrol edin
• Aşırı Isınma: CT büyüklüğünün ölçülen akıma uygun olduğunu kontrol edin

Bakım İpuçları

• Ekran yüzeyini düzenli olarak yumuşak, kuru bir bezle temizleyin
• Terminal bağlantılarının sıkılığını periyodik olarak kontrol edin
• CT bağlantılarını gevşeme veya oksitlenmeye karşı düzenli kontrol edin
• CT'yi aşırı toz ve nemden koruyun
• Yüksek akım ölçümlerinde CT'nin ısınmasını kontrol edin

Paket İçeriği

• AD22-22A 22mm Dijital Ampermetre 0-100A AC Kırmızı
