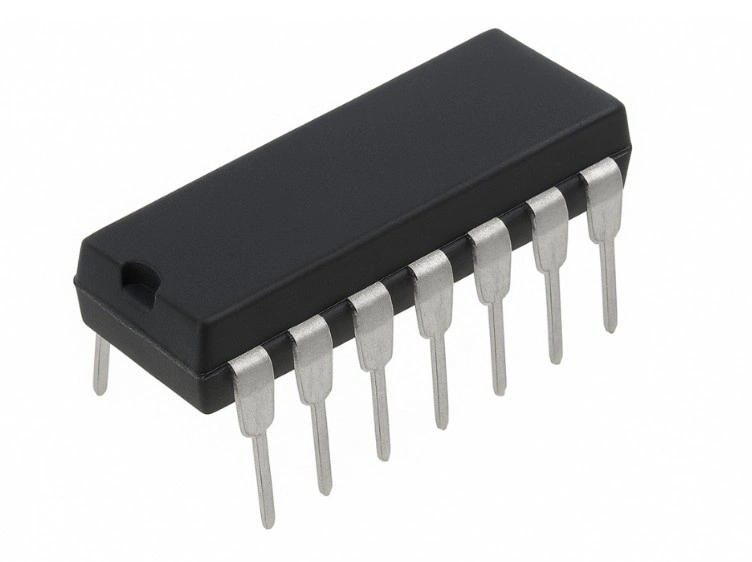

74HC132 DIP-14
74HC132, dört adet iki girişli NAND kapısı içeren ve Schmitt Trigger giriş yapısına sahip yüksek hızlı CMOS lojik entegredir. Gürültülü veya yavaş yükselen/düşen sinyalleri kararlı dijital seviyelere dönüştürme yeteneği sayesinde güvenilir anahtarlama sağlar. DIP-14 kılıfı, breadboard ve delikli pertinaks kartlarda kolay kullanım imkânı sunar. Osilatör devreleri, sinyal şekillendirme uygulamaları ve genel amaçlı dijital lojik tasarımlar için ideal bir çözümdür.
Teknik Özellikler
- Entegre Modeli: 74HC132
- Çıkış Tipi: CMOS push-pull
- Kılıf Tipi: DIP-14
- Lojik Ailesi: HC (High Speed CMOS)
- Kullanım Alanı: Dijital lojik ve sinyal şekillendirme devreleri
Anahtar Avantajlar
- Schmitt Trigger giriş yapısı sayesinde gürültülü veya yavaş değişen sinyalleri temiz dijital darbelere dönüştürür. Bu özellik titreşimli buton sinyallerini filtrelemek için idealdir. Analog benzeri geçişleri net lojik seviyelere çevirir. Böylece sistem kararlılığı artar.
- Dört adet NAND kapısı içermesi tek entegre ile birden fazla lojik işlem yapılmasına imkân tanır. Temel dijital devrelerden daha karmaşık lojik fonksiyonlara kadar geniş kullanım alanı sunar. Alan tasarrufu sağlar ve devre tasarımını sadeleştirir. Prototip geliştirme sürecini hızlandırır.
- Geniş besleme voltaj aralığı sayesinde 3.3V ve 5V sistemlerle uyumlu çalışabilir. Mikrodenetleyici ve TTL uyumlu devrelerle entegrasyonu kolaydır. Düşük güç tüketimi taşınabilir projelerde avantaj sağlar. Enerji verimli tasarımlar için uygundur.
- DIP-14 kılıf yapısı lehimleme ve breadboard kullanımını kolaylaştırır. Eğitim, hobi ve prototip projelerinde pratiklik sunar. Soket ile kullanılabildiği için devre değişiklikleri hızlı yapılabilir. Tekrar kullanılabilir yapısı deneysel çalışmalar için idealdir.
Uygulama Alanları
- Buton ve anahtar girişlerinde sinyal temizleme (debounce) devrelerinde kullanılır. Mekanik anahtarlardan gelen titreşimli sinyaller kararlı hale getirilir. Mikrodenetleyici girişleri için güvenilir sinyal sağlar. Dijital sistem hatalarını azaltır.
- RC tabanlı osilatör devrelerinde kare dalga üretmek için kullanılabilir. Basit zamanlayıcı ve frekans üretim devrelerinde görev alır. Frekans ayarlı sinyal üretimi için pratik çözüm sunar. Eğitim projelerinde osilatör mantığını göstermek için idealdir.
- Dijital lojik devre tasarımlarında temel kapı elemanı olarak görev alır. NAND kapıları kullanılarak AND, OR ve diğer lojik fonksiyonlar oluşturulabilir. Kombinasyonel ve ardışıl lojik devrelerde geniş kullanım alanı vardır. Deneysel devre kurulumlarında esneklik sağlar.
- Sinyal şekillendirme ve dalga formu iyileştirme uygulamalarında tercih edilir. Yavaş kenarlı analog benzeri sinyaller dijital sisteme uygun hale getirilir. Sensör çıkışlarının dijital işleme uygun hale getirilmesinde kullanılabilir. Gürültülü ortamlarda daha güvenilir veri sağlar.
Paket İçeriği
1 Adet 74HC132 DIP-14 Entegre
