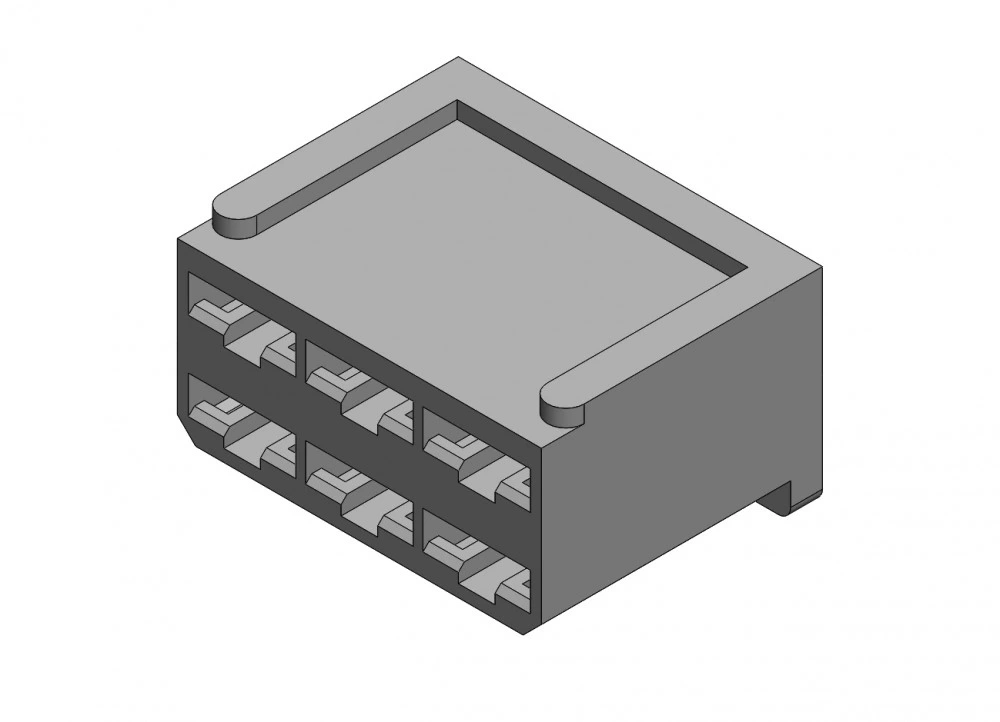

601 Erkek Konnektör Şeffaf 100 Adet

601 Erkek Konnektör Şeffaf (100 Adet)

601 Erkek Konnektör Şeffaf, endüstriyel ve elektronik bağlantı sistemleri için tasarlanmış 4.2mm pin aralıklı şeffaf erkek terminal konnektörlerdir. 100 adetlik ekonomik pakette sunulan bu konnektörler, elektrik ve elektronik projelerde hızlı ve sökülebilir bağlantılar sağlar.

Güç dağıtımı, motor kontrol devreleri ve çeşitli endüstriyel sistemlerde yaygın olarak kullanılan bu kablo uçları ve yüksükleri, şeffaf yapısı sayesinde bağlantı kontrolünü kolaylaştırır.

Yüksek sıcaklık dayanımına sahip malzemeden üretilen ve kablo pabucu alternatifi olan bu erkek konnektörler, endüstriyel standartlara uygun güvenilir bağlantılar sunar.

Teknik Özellikler

601 Erkek Konnektör Şeffaf'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: 601 Erkek Konnektör
• Paket İçeriği: 100 Adet
• Pin Aralığı: 4.2mm
• Malzeme: Pirinç
• Kontak Kaplaması: Kalay
• İzolasyon Malzemesi: Şeffaf Naylon (PA66)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Akım Kapasitesi: 5A (maksimum)
• Gerilim Dayanımı: 300V AC
• Kontak Direnci: 10mΩ (maksimum)
• İzolasyon Direnci: 1000MΩ (minimum)
• Uyumlu Kablo Kesiti: 0.75-1.5mm²
• Renk: Şeffaf
• Boyutlar: ~15mm x 5mm x 4mm
• Uyumlu Konektörler: 601 Dişi Konnektör
• Söküp Takılabilirlik: Evet
• Yerleştirme Metodu: Sıkıştırma (Crimp)
• RoHS Uyumluluğu: Evet
• Alev Geciktiricilik: UL94V-0
• Uygulama Alanları: Otomotiv, Endüstriyel Kontrol, Güç Sistemleri

Kullanım Alanları

601 Erkek Konnektör Şeffaf'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Sistemler

• Kontrol panoları
• PLC bağlantıları
• Motor kontrol devreleri
• Otomasyon sistemleri
• Endüstriyel makine bağlantıları

Otomotiv Elektroniği

• Araç içi kablolama
• Sigorta kutusu bağlantıları
• Elektronik kontrol üniteleri
• Aydınlatma sistemleri
• Sensör bağlantıları

Elektrik Dağıtım Sistemleri

• Güç kaynakları
• UPS sistemleri
• Jeneratör bağlantıları
• Dağıtım panoları
• Orta gerilim güç bağlantıları

Avantajlar ve Özellikler

601 Erkek Konnektör Şeffaf'ın sağladığı avantajlar ve çözümler.

• Görsel Kontrol: Şeffaf yapı ile bağlantı kontrolü kolaylığı
• Yüksek Akım Kapasitesi: 5A ile güçlü bağlantılar
• Isı Dayanımı: 125°C'ye kadar sıcaklık direnci
• Standart Uyumluluk: 4.2mm pin aralığı ile yaygın kullanım
• Kolay Montaj: Standart sıkıştırma aletleriyle hızlı uygulama
• Güvenilir Bağlantı: Düşük kontak direnci ile verimli iletim
• Alev Geciktirici: UL94V-0 standardında güvenlik
• Tekrar Kullanılabilirlik: Çok sayıda takma-çıkarma döngüsü
• Ekonomik Çözüm: 100 adetlik paket ile maliyet avantajı
• Çeşitli Kablo Kesitlerine Uyum: 0.75-1.5mm² kablo kesitleriyle uyumlu

Montaj ve Kullanım

601 Erkek Konnektör Şeffaf'ın montaj ve kullanım süreci hakkında bilgiler.

Montaj için gerekli araçlar:

• Kablo soyma pensesi
• Konnektör sıkıştırma pensesi
• Yan keski
• Ölçü aleti
• 0.75-1.5mm² kesitli kablo

Montaj işlem adımları:

• Kablo ucundaki izolasyonu 4-5mm soyun
• Açığa çıkan iletkenleri düzeltin
• 601 Erkek Konnektörü sıkıştırma pensesine yerleştirin
• Soyulmuş kablo ucunu konnektörün metal kısmına yerleştirin
• standart tek girişli kablo yüksükleri gibi uygun basınçla sıkın
• Bağlantının sağlamlığını kontrol edin
• Gerekirse izolasyon bandı veya daralan makaron ekleyin

Sorun Giderme ve İpuçları

601 Erkek Konnektör Şeffaf kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz Sıkıştırma: Uygun pense ve doğru lokma boyutu kullanın
• Konnektör Hasarı: Aşırı sıkıştırmadan kaçının
• Bağlantı Kopması: Kablo kesitine uygun konnektör seçin
• İzolasyon Çatlakları: Montaj sırasında daha az baskı uygulayın
• Uyumsuz Dişi Konnektör: 4.2mm pin aralıklı 601 serisi dişi konnektör kullanın

Verimli Kullanım İpuçları

• Farklı devrelerde renk kodlamalı kablolar kullanın
• Yüksek güç uygulamaları için maksimum kesit (1.5mm²) tercih edin
• Titreşimli ortamlarda ekstra sabitleme sağlayın
• Yüksek sıcaklık ortamlarında konnektörlerin havalandırılmasını sağlayın
• Montaj sonrası mutlaka iletkenlik ve yalıtım testi yapın
• Çoklu bağlantılarda düzenli yerleştirme planı oluşturun

Paket İçeriği

• 601 Erkek Konnektör Şeffaf (100 Adet)
