3 Pin 3.81mm Geçmeli 90C Takım Klemens

3 Pin 3.81mm Geçmeli 90C Takım Klemens

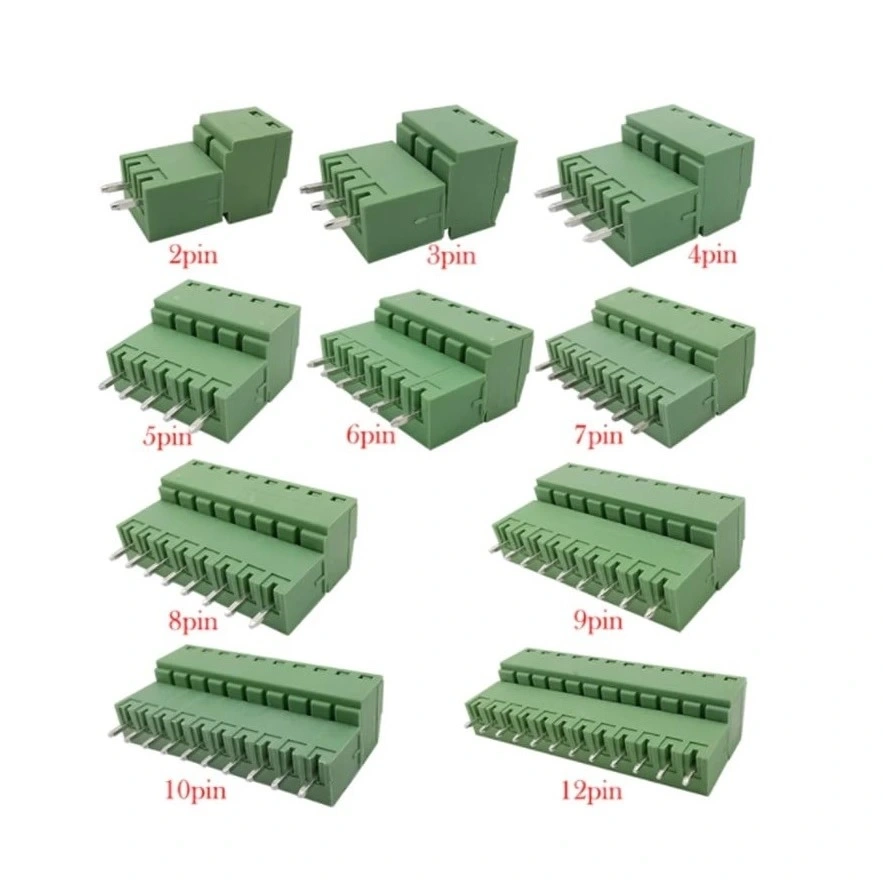

3 Pin 3.81mm Geçmeli 90C Takım Klemens, elektronik devrelerde kablo bağlantılarını güvenli ve düzenli bir şekilde yapmanızı sağlayan pratik bir bağlantı elemanıdır. 90 derece açılı tasarımı sayesinde PCB üzerinde dik bağlantı yerine yatay bağlantı yapmanıza olanak tanır, böylece alan tasarrufu sağlar ve kablolama işlemini kolaylaştırır.

Bu klemens takımı, 3.81mm pin aralığına sahip olup erkek (PCB üzerine lehimlenen) ve dişi (kablo bağlantısı yapılan) parçalardan oluşur. Kolay kullanımlı vidalı terminal yapısıyla kabloları güvenli şekilde sabitlemenize olanak tanır. Yeşil renkli dayanıklı plastik gövdesi ile elektriksel izolasyon sağlar.

Endüstriyel kalitede üretilen geçmeli klemens takımı, güç girişleri, sensör bağlantıları, motor kontrolleri ve veri iletişim hatları gibi birçok uygulamada kullanılabilir. Her bir pinin yanında numaralandırma bulunmadığından, kendi etiketlemenizi yapmanız gerekebilir. Bağlantıları çabucak sökülüp takılabildiği için bakım ve servis işlemlerini kolaylaştırır.

Güvenilir elektriksel performans için tasarlanan bu 3.81mm takım klemens, 8 Amper akım taşıma kapasitesi ve 300V voltaj dayanımı sunar. Endüstriyel kontrol panoları, güç kaynakları, elektronik devreler ve hobi projeleri için ideal bağlantı çözümüdür. Geçmeli yapısı sayesinde sisteminizi modüler hale getirerek, gerektiğinde hızlı söküp takma imkanı sağlar.

Teknik Özellikler

3 Pin 3.81mm Geçmeli 90C Takım Klemens'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Geçmeli Takım Klemens (PCB Terminali).
• Pin Sayısı: 3 Pin,
• Pin Aralığı: 3.81mm
• Montaj Tipi: 90 Derece Açılı (Yan Bağlantı)
• Bağlantı Şekli: Vidalı Terminal
• Yapı: Takım (Erkek PCB Header + Dişi Soket)
• Renkler: Yeşil
• Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
• Maks. Akım: 8A
• Maks. Voltaj: 300V AC/DC
• Kontak Direnci: ≤20mΩ
• İzolasyon Direnci: ≥500MΩ (500V DC'de)
• Dayanma Voltajı: 1500V AC/dakika
• Kullanılabilir Kablo Kesiti: 26-16 AWG (0.13-1.5mm²)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Soket Boyutu (Yaklaşık): 46mm × 8mm × 15mm (L×W×H)
• Header Boyutu (Yaklaşık): 46mm × 8mm × 10mm (L×W×H)
• PCB Pin Kalınlığı: 0.5mm
• Vida Başı Tipi: Düz (Slotted)
• Lehimleme Profili: Reflow ve elle lehimlemeye uygun
• Sıyırma Uzunluğu: 5-6mm
• Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
• Pin Malzemesi: Pirinç, Kalay Kaplama
• Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
• Çıkartma Kuvveti: Yaklaşık 6.2N (Pin Başına)
• Takma Kuvveti: Yaklaşık 5.8N (Pin Başına)
• PCB Delik Çapı: 1.0mm
• RoHS Uyumluluğu: Evet
• Toplam Genişlik: 45.72mm (3 Pin × 3.81mm)
• Pin Dizilimi: Tek Sıra

Kullanım Alanları

3 Pin 3.81mm Geçmeli 90C Takım Klemens'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Projeler ve Devreler

• Arduino ve geliştirme kartları projeleri
• Sensör bağlantı devreleri
• LED kontrol sistemleri
• Güç dağıtım kartları
• Hobi elektronik projeleri

Endüstriyel Otomasyon

• PLC bağlantıları
• Motor sürücü devreleri
• Endüstriyel kontrol panoları
• İşlem kontrol sistemleri
• Sensör-aktüatör arayüzleri

Haberleşme ve Sinyal İletimi

• RS485/RS232 haberleşme hatları
• Veri toplama sistemleri
• Ekran modülü bağlantıları
• Analog sinyal işleme devreleri
• SCADA sistemleri

Avantajlar ve Özellikler

3 Pin 3.81mm Geçmeli 90C Takım Klemens'in sağladığı avantajlar ve çözümler.

• 90 Derece Açılı Tasarım: PCB üzerinde yer tasarrufu sağlar
• Kolay Bağlantı: Vidalı terminal sayesinde lehim gerektirmez
• Geçmeli Yapı: Hızlı takıp-çıkarma ile kolay bakım imkanı
• Kompakt Boyutlar: Küçük projelerde bile rahatlıkla kullanılabilir
• Yüksek Akım Kapasitesi: 8A ile güç uygulamalarına uygun
• Sağlam Yapı: Alev geciktirici malzeme ile üretilmiştir
• Güvenli Bağlantı: Vidalar sıkıldığında kablolar güvenle sabitlenir
• Modüler Kullanım: İhtiyaca göre birden fazla klemens yan yana kullanılabilir
• Standart Pin Aralığı: 3.81mm endüstriyel standarda uygun
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilir

Montaj ve Kullanım Rehberi

3 Pin 3.81mm Geçmeli 90C Takım Klemens'in doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Adımları:

• PCB Tasarımı: 3.81mm aralıklı, 1.0mm çaplı delikler kullanın
• Lehimleme: Erkek header'ı PCB'ye yerleştirin ve pinleri lehimleyin
• Montaj Yönü: 90 derece açılı tasarım nedeniyle yerleşim yönüne dikkat edin
• PCB Kalınlığı: 1.6mm kalınlığındaki standart PCB'ler için idealdir
• Lehim Profili: Kalay kurşunsuz lehim önerilir (217-220°C)

Kablo Bağlantısı:

• Kablo Hazırlığı: 5-6mm kablo ucunu sıyırın ve mümkünse kalaylayın
• Terminal Açma: Terminal vidalarını saat yönünün tersine çevirerek gevşetin
• Kablo Yerleştirme: Sıyrılmış kablo ucunu terminal deliğine tamamen yerleştirin
• Sabitleme: Vidayı saat yönünde sıkarak kabloyu sabitleyin (aşırı sıkmayın)
• Çekme Testi: Hafifçe çekerek kablonun sağlam bağlandığından emin olun
• Dişi Soketi Takma: Bağlantı tamamlandığında dişi soketi erkek header'a takın

Sorun Giderme ve İpuçları

3 Pin 3.81mm Geçmeli 90C Takım Klemens kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Vida yeterince sıkılmamış olabilir, kontrol edin ve tekrar sıkın.
• Kısa Devre: Sıyrılmış kablo çok uzunsa komşu terminalle temas edebilir, kablo uzunluğunu ayarlayın.
• Zor Takılıp Çıkarma: Pinlerde eğilme olabilir, düzeltin veya PCB'ye dik açıda yerleştirin.
• PCB'den Kopma: Lehim bağlantısı zayıf olabilir, yeniden ve daha fazla lehim kullanarak lehimleyin.
• Elektriksel Temas Sorunu: Terminallerde oksitlenme olabilir, temiz bir fırça ile temizleyin.

Verimli Kullanım İpuçları

• Birden fazla kabloyu tek terminale bağlamak yerine, her kablo için ayrı terminal kullanın
• Titreşimli ortamlarda vidaların kendiliğinden gevşememesi için yaylı rondela kullanın
• Terminal etiketlemesi yaparak kablo karışıklığını önleyin
• PCB üzerinde yeterli boşluk bırakarak klemens çevresindeki hava akışını sağlayın
• Çok ince kablolar için ferrül (kablo yüksüğü) kullanarak daha güvenli bağlantı sağlayın
• Dişi soketi çıkarırken yan taraflardan eşit kuvvet uygulayarak çekin

Paket İçeriği

• 3 Pin 3.81mm Geçmeli 90C Takım Klemens
