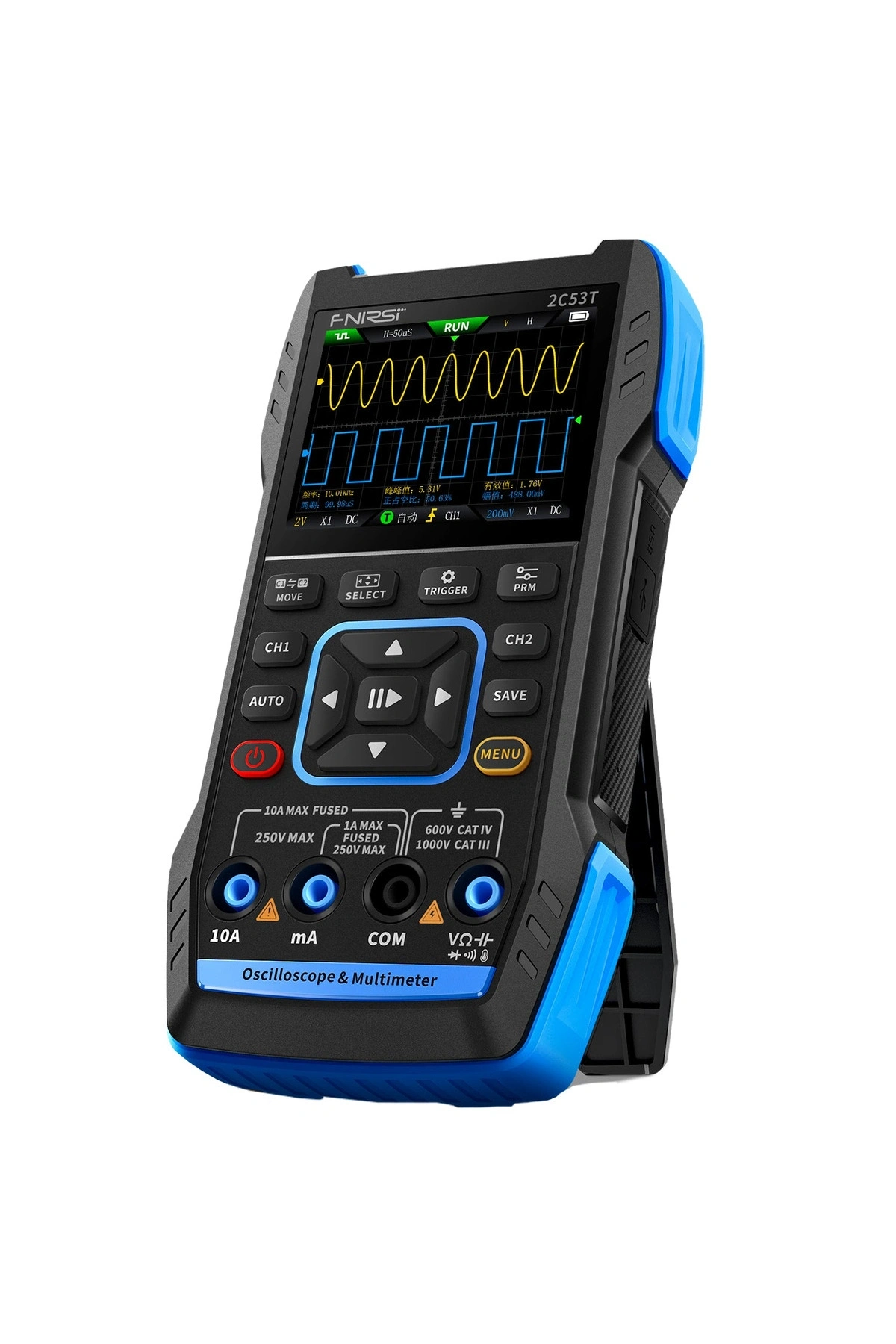

FNIRSI-2C53T, profesyonellerin bakım ve araştırma alanlarında kullanımı için tasarlanmış, çok yönlü ve oldukça pratik bir üçü bir arada çift kanallı dijital osiloskoptur. Bu cihaz, osiloskop, multimetre ve sinyal jeneratörü işlevlerini bir arada sunar. Osiloskop, FPGA + ARM + ADC donanım mimarisine sahip olup, 250MS/s örnekleme hızı, 50MHz analog bant genişliği ve ±400V?a kadar tepe voltaj ölçümlerini destekleyen entegre yüksek voltaj koruma modülü içerir. Ayrıca, dalga formu ekran görüntülerinin kaydedilmesi ve ikincil analiz için görüntülenmesini destekler.
Multimetre fonksiyonu 4.5 hane ve 19999 sayımlı gerçek RMS ölçüm sunar; AC/DC voltaj ve akım ölçümleri yanı sıra kapasitans, direnç, diyot ve süreklilik testlerini destekleyerek profesyoneller, fabrikalar, okullar, hobi kullanıcıları veya ev kullanımı için ideal çok fonksiyonlu bir alet sağlar.
Dahili DDS fonksiyonlu sinyal jeneratörü 13 farklı fonksiyon sinyali üretebilir, maksimum çıkış frekansı 50KHz olup, 1Hz adım aralığına sahiptir. Çıkış frekansı, genlik ve görev döngüsü ayarlanabilir. Cihaz, 2.8 inç, 320x240 çözünürlüklü yüksek tanımlı LCD ekran ve 6 saate kadar bekleme süresi sunan 3000mAh kapasiteli şarj edilebilir lityum pil ile donatılmıştır. Kompakt boyutları, kullanıcılara daha güçlü pratik fonksiyonlar ve mükemmel taşınabilirlik sağlar.
Öne Çıkan Özellikler
? Yeni Versiyon: 2C53T, 2C23T?nin geliştirilmiş versiyonudur. Ölçüm aralığını genişletir ve matematik işlemi, imleç ölçümü, kalıcılık modu, XY modu özellikleri ekler.
2 Kanallı Osiloskop: 50 MHz bant genişliği, 250MSa/s örnekleme hızı, 1Kpts kayıt derinliği, otomatik ölçüm fonksiyonu, maksimum voltaj 400V, dikey hassasiyet 10mV/div-10V/div, dalga formu görüntüsü kaydetme ve dışa aktarma desteği.
4.5 Haneli 20000 Sayımlı Multimetre: AC Voltaj: 0-750V, DC Voltaj: 0-999.9V, DC/AC Akım: 0-9.999A, Direnç: 0-19.99M?, Kapasitans: 0-99.99mF, Süreklilik Ölçümü. Profesyoneller, okullar ve hobi kullanıcıları için çok fonksiyonlu ölçüm aleti.
Sinyal Jeneratörü: Maksimum dalga formu çıkış frekansı 50kHz, 1Hz adım aralığı, 13 farklı dalga formu çıkışı.
Kaydetme Fonksiyonu: Tek tıkla kayıt, filtreleme fonksiyonu. Kaydedilen görüntüyü Type-C ile PC?ye bağlayarak yükleyebilirsiniz. Referans dalga formu ve ölçülen dalga formunu aynı ekranda göstererek kolayca karşılaştırabilirsiniz.
Mükemmel Tasarım: Osiloskop, FPGA + MCU + ADC donanım mimarisi kullanır, dahili yüksek voltaj koruma modülü vardır, 2.8 inç LCD ekran, 3000mAh Li-ion pil, 6 saate kadar bekleme süresi, Type-C arayüzü ile 5V/1A şarj desteği sunar.
Temel Parametreler:
Ekran
2.8 inç HD renkli ekran
Şarj Özellikleri
TYPE-C (5V/1A)
Batarya
3000mAh lityum batarya
Destek Fonksiyonları
Osiloskop, Sinyal oluşturucu, Multimetre (detaylar için fonksiyonel parametrelere bakın)
Bekleme Zamanı
6h (laboratuvar teorik maksimum)
Osiloskop Parametreleri:
Analog Bant Genişliği
50M (çift kanallı bağımsız 50M)
Zaman Tabanı Aralığı
10ns-20s
Dikey Hassasiyet
10mV/div-10V/div (x1)
Maksimum Ölçülen Voltaj
±400V
Tetikleme Modu
AUTO/Normal/Tek
Tetik Tipi
Yükselen kenar, Düşen kenar
Gösteri Modu
Y-T/Rolling/X-Y
Kalıc
KAPALı, 500ms, 1s, ?
Matematik
8 Temel İşlemler + FFT
Ekran Görüntüsü Kaydı
Destekleniyor
Görüntü Dışa Aktarımı
Destekleniyor
İmleç Ölçümü
Destekleniyor
Sonsuz Kalıcılık
Destekleniyor
Fonksiyon Sinyal Jeneratörü Parametreleri:
13 Sinyal Dalga Formu
Çıkış dalga formu: sinüs dalgası, dikdörtgen dalga, testere dişi dalgası, yarım dalga, tam dalga, pozitif step dalgası, ters adım dalgası, üstel yükseliş, üstel düşüş, DC, çoklu ses, Sinker darbesi, Lorentz dalgası
Üretim Görev Döngüsü
0-100%
Multimetre Parametreleri:
DC Voltaj
1.9999V / 19.999V / 199.99V / 1000V
AC Voltaj
1.9999V / 19.999V / 199.99V / 750.0V
DC Akımı
19.999mA / 199.99mA / 1.9999A / 9.999A
AC Akım
19.999mA / 199.99mA / 1.9999A / 9.999A
Direniş
19.999M? / 1.9999M? / 199.99K? / 19.999K?
1.9999K? / 199.99?
Kapasitans
999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999nF / 9.999mF / 99.99mF / 99.99mF
Sıcaklık
(-55~1300°C) / (-67~2372°F)
