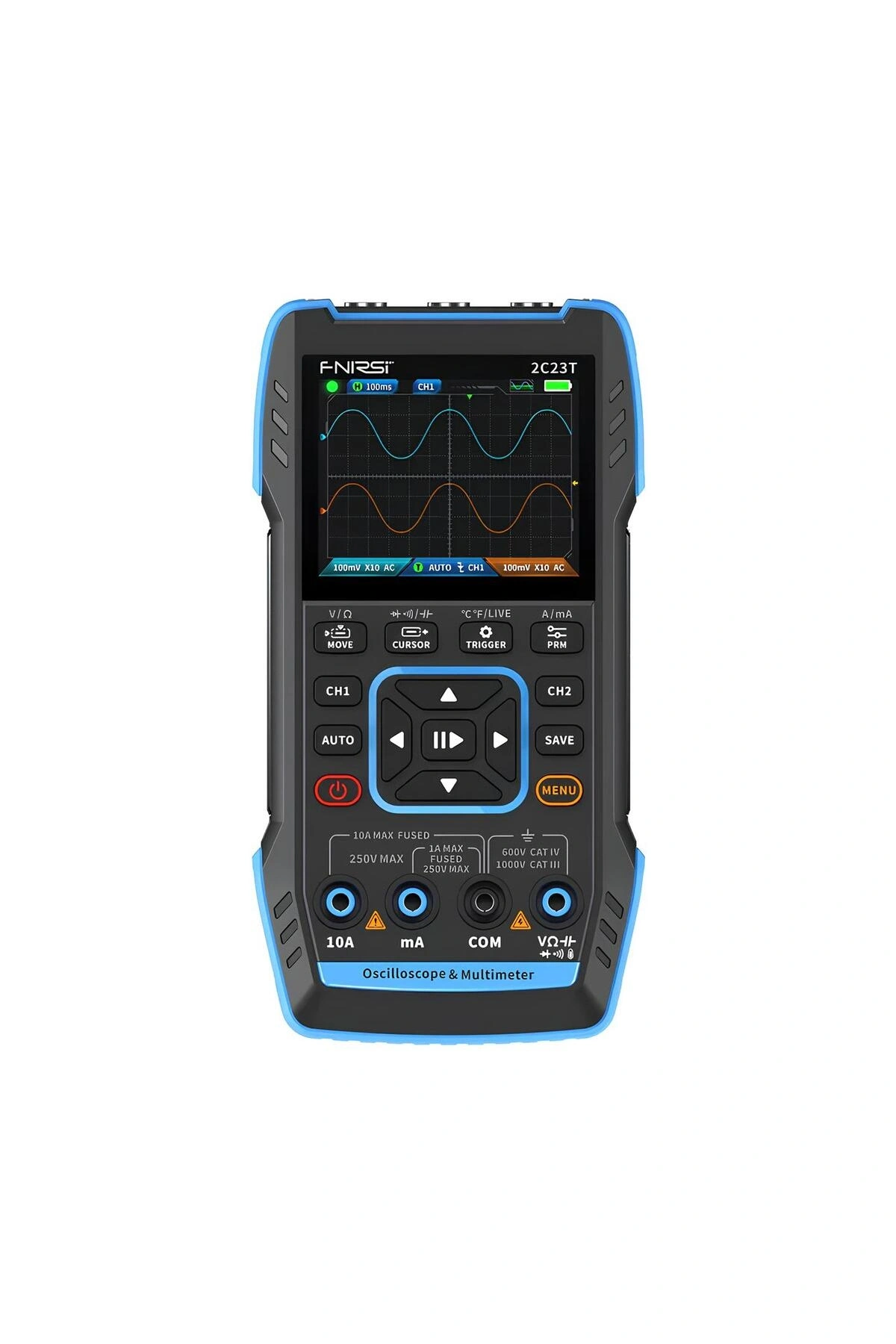

FNIRSI-2C23T, bakım ve geliştirme endüstrisi için tasarlanmış, üçü bir arada çift kanallı dijital osiloskop cihazıdır. Cihaz, osiloskop, multimetre ve sinyal jeneratörü olmak üzere üç ana fonksiyona sahiptir.
Osiloskop, FPGA+MCU+ADC donanım mimarisi kullanır ve 50MS/s örnekleme hızı, 10Mhz analog bant genişliği, dahili yüksek gerilim koruma modülü, ±400V pik gerilim ölçümü desteği sunar. Multimetre, 4 basamaklı 10000 noktalı gerçek etkin değer ölçümüne sahiptir ve AC/DC gerilim ve akım ölçümü, kapasitans, direnç, diyot, açık/kapalı ve diğer ölçüm fonksiyonlarını destekler. Dahili DDS fonksiyon sinyal jeneratörüne sahip olan cihaz, 2MHz?ye kadar tüm sinyaller için 7 tür fonksiyon sinyali çıktısı verebilir ve adımı 1Hz?dir. Çıkış frekansı, genlik ve görev döngüsü ayarlanabilir.
2.8 inç 320 * 240 çözünürlüklü yüksek çözünürlüklü LCD ekran ve dahili 3000mAh şarj edilebilir lityum pil kullanarak, bekleme süresi 6 saate kadar ulaşabilir. Kompakt boyutlu kullanıcılara daha fazla ve daha güçlü pratik fonksiyonlar sunar ve iyi taşınabilirlik sağlar.Analiz için dalga biçimi ekran görüntülerini kaydetme ve görüntüleme desteği. Multimetrenin 4 basamaklı 10000 noktalı gerçek etkin değeri vardır ve AC/DC voltaj ve akım ölçümünün yanı sıra kapasitans, direnç, diyot, açma/kapama ve diğer ölçüm işlevlerini destekler. Profesyoneller, fabrikalar, okullar, meraklılar veya aileler tarafından kullanılsa da ideal, çok işlevli bir araçtır.
Cihaz Parametreleri
Ekran
2.8 inç HD renkli ekran
Şarj Özellikler
TYPE-C (5V/1A)
Batarya
3000mAh Lityum Batarya
Desteklenen Fonk.
Osiloskop, Sinyal jeneratörü, Multimetre
Bekleme Süresi
6 Saat(Teorik max. süre)
Ürün Boyutları
167*89*35mm
Osiloskop Parametreleri
Analog Bant Genişliği
10MHz(Çift kanal bağımsız 10MHz)
Zaman Tabanı Aralığı
50ns-10s
Dikey Hassasiyet
20mV/div - 10V/div (X1)
Tetikleme Modu
AUTO / Normal / Tekli
Tetikleme Tipi
Yükselen Kenar, Düşen Kenar
Ekran Modu
YT/Kaydırma(Scroll)
Kuplaj(Bağlantı) Yöntemi
AC/DC
Dalga Formu Ekran Görüntüsü Kaydetme
Evet
Dalga Formu Görüntülerini Dışa Aktarma
Evet
Multimetre Parametreleri
DC Voltaj
Aralık : 9.999V / 99.99V / 999.9V
Doğruluk : ±(0.5%+3)
AC Voltaj
Aralık : 9.999V / 99.99V / 750.0V
Doğruluk : ±(1%+3)
DC Akım
Aralık : 9999?A / 99.99mA / 999.9mA / 9.999A
Doğruluk : ±(1.2%+3)
AC Akım
Aralaık : 9999?A / 99.99mA / 999.9mA / 9.999A
Doğruluk : ±(1.5%+3)
Direnç
? Aralık : 9.999M? / 999.9K? / 99.99K? / 9.999K? / 999.9?
Doğruluk : ±(0.5%+3)
? Aralık : 99.99M?
Doğruluk : ±(1.5%+3)
Kapasitans
? Aralık : 999.9?F / 99.99?F / 9.999?F / 999.9nF / 99.99nF / 9.999nF
Doğruluk : ±(2.0%+5)
? Aralık : 9.99mF / 99.99mF
Doğruluk : ±(5.0%+20)
Sıcaklık
Aralık : (-55~1300°C) / (-67~2372°F)
Doğruluk : ±(2.5%+5)
Sinyal Jeneratörü Parametreleri
Çıkış Dalga Formu
Sinüs dalgası, kare dalga, üçgen dalga, tam dalga, yarım dalga, gürültü dalgası, DC Çıkış
