24LC16BT-I/SN SoiJ8 - Hafıza Entegresi

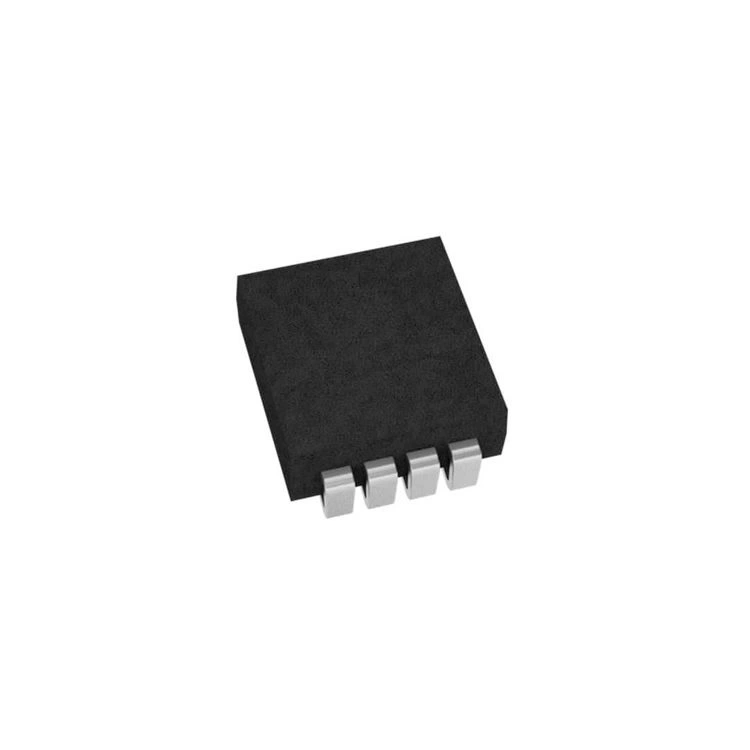

24LC16BT-I/SN SOIJ8 Hafıza Entegresi

24LC16BT-I/SN SOIJ8 Hafıza Entegresi, Microchip Technology tarafından üretilen 16 Kbit (2K x 8) kapasiteli bir seri EEPROM (Electrically Erasable Programmable Read-Only Memory) entegresidir. I²C uyumlu seri arayüz kullanan bu entegre, SOIJ-8 (Small Outline J-leaded) SMD paketinde sunulur ve 2-wire seri arayüz üzerinden erişilebilen 8 adet 256-byte bellek sayfasına sahiptir.

Düşük güç tüketimi, geniş çalışma voltajı aralığı (2.5V-5.5V) ve endüstriyel sıcaklık aralığında çalışabilme özellikleri ile öne çıkan bu hafıza entegreleri, konfigürasyon ayarları, kalibrasyon verileri ve küçük ölçekli veri depolaması gerektiren pek çok uygulamada ideal bir çözüm sunar. Sahip olduğu 1.000.000 yazma/silme döngüsü ve 100 yıl veri tutma süresi, güvenilir ve uzun ömürlü veri saklama ihtiyaçlarını karşılar.

Yazma işlemlerini korumak için donanım tabanlı yazma koruması sağlayan WP pini ve sayfalar arası yazma işlemlerinde 3ms'lik hızlı yazma döngüsü ile çalışan bu entegreler, elektronik komponentler dünyasında küçük veri depolama ihtiyaçları için sıklıkla tercih edilmektedir. SOIJ-8 paket formatı, kompakt PCB tasarımları ve otomatik montaj süreçleri için idealdir.

---

Teknik Özellikler

24LC16BT-I/SN SOIJ8 Hafıza Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Entegre Tipi: Seri EEPROM (Electrically Erasable Programmable Read-Only Memory)
• Hafıza Kapasitesi: 16 Kbit (2 KByte)
• Organizasyon: 8 x 256 bayt (sayfa yapısı)
• Paket Tipi: SOIJ-8 (Small Outline J-leaded)
• Pin Sayısı: 8
• Haberleşme Protokolü: I²C (2-wire seri arayüz)
• Besleme Voltajı (VCC): 2.5V - 5.5V
• Düşük Voltaj Desteği: 2.5V, 3.3V ve 5V
• I²C Haberleşme Hızı: 400kHz (5V'da), 100kHz (2.5V'da)
• Blok Adresleri: 1010xxx (A2, A1, A0 pinleri ile 8 ayrı cihaz)
• Sayfa Yazma Modu: 16 bayta kadar
• Yazma Döngüsü Süresi: Maksimum 3ms
• Yazma/Silme Dayanıklılığı: 1.000.000 döngü
• Veri Tutma Süresi: 100+ yıl
• Çalışma Akımı: 1mA (maksimum, aktif okuma/yazma sırasında)
• Bekleme (Standby) Akımı: 1μA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası (endüstriyel)
• Yazma Koruması: Donanım tabanlı (WP pini)
• Kendiliğinden Zamanlanmış Yazma Döngüsü: Var
• Sayfa Yazma Tamponlama: 16 bayt
• Seri Sayfalı Yazma: Desteklenir
• Acknowledge Polling: Desteklenir
• ESD Koruması: 4000V
• RoHS Uyumluluğu: Evet
• Boyutlar: Yaklaşık 4.9mm x 3.9mm x 1.75mm

---

Kullanım Alanları

24LC16BT-I/SN SOIJ8 Hafıza Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Bazlı Sistemler

• Kalibrasyon ve konfigürasyon verilerinin saklanması
• Kullanıcı ayarlarının kalıcı depolanması
• Makine parametrelerinin korunması
• Sistem kayıt verilerinin tutulması
• Mikrodenetleyici flash belleğini genişletme

Endüstriyel ve Medikal Cihazlar

• Elektronik kontrol üniteleri
• Ölçüm cihazları kalibrasyonu
• Medikal cihaz ayarları
• Seri numarası ve üretim bilgisi depolama
• Kullanım kayıtları ve çalışma saatleri

Tüketici Elektroniği

• Uzaktan kumanda öğrenme fonksiyonları
• Ses/görüntü ekipmanlarında kullanıcı ayarları
• Oyun konsollarında oyun kayıtları
• Akıllı evlerde otomasyon parametreleri
• Taşınabilir cihazlarda konfigürasyon

---

Avantajlar ve Özellikler

24LC16BT-I/SN SOIJ8 Hafıza Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek Endürans: 1.000.000 yazma/silme döngüsü dayanımı
• Uzun Veri Tutma: 100+ yıl veri saklama garantisi
• Düşük Güç Tüketimi: 1μA tipik standby akımı
• Geniş Besleme Aralığı: 2.5V-5.5V voltaj uyumluluğu
• Sayfa Yazma Modu: 16 bayta kadar paket yazma yeteneği
• Donanımsal Yazma Koruması: Yanlışlıkla silmeye karşı WP pini
• Kompakt SMD Paket: PCB alanından tasarruf sağlayan SOIJ-8 kılıf
• Yüksek Güvenilirlik: Endüstriyel sıcaklık aralığında çalışma
• Sayfa Yapısı: 8 ayrı blokta erişilebilir bellek organizasyonu
• Kolay Arayüz: Yaygın kullanılan I²C protokolü desteği

---

Bağlantı ve Kullanım

24LC16BT-I/SN SOIJ8 Hafıza Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (SOIJ-8 Paketi):

• Pin 1 (A0): Cihaz adresi biti 0
• Pin 2 (A1): Cihaz adresi biti 1
• Pin 3 (A2): Cihaz adresi biti 2
• Pin 4 (VSS): Toprak (GND)
• Pin 5 (SDA): I²C veri hattı (Serial Data)
• Pin 6 (SCL): I²C saat hattı (Serial Clock)
• Pin 7 (WP): Yazma koruması (Write Protect)
• Pin 8 (VCC): Pozitif besleme (2.5V-5.5V)

Temel Bağlantı Şeması:

• Besleme Bağlantısı:
  • Pin 8 (VCC): 2.5V, 3.3V veya 5V pozitif beslemeye bağlanır
  • Pin 4 (VSS): Toprağa (GND) bağlanır
  • 0.1μF seramik bypass kapasitörü VCC ve GND arasına bağlanır
• I²C Arayüz Bağlantısı:
  • Pin 5 (SDA): Mikrodenetleyicinin SDA pinine bağlanır
  • Pin 6 (SCL): Mikrodenetleyicinin SCL pinine bağlanır
  • SDA ve SCL hatlarına 4.7kΩ pull-up dirençleri (VCC'ye) eklenir
• Adres Pinleri Bağlantısı:
  • Pin 1, 2, 3 (A0, A1, A2): Bellek blok adreslerine göre kullanılır
  • 24LC16'da bu pinler bellek içinde farklı blokları adreslemeye yarar
  • İstenilen bellek sayfasına erişmek için komutta blok adresi kullanılır
• Yazma Koruması Bağlantısı:
  • Pin 7 (WP): GND'ye bağlandığında yazma izni verilir
  • Pin 7 (WP): VCC'ye bağlandığında yazma koruması aktifleşir
  • Genellikle bir mikrodenetleyici pini ile kontrol edilir
  • Kullanılmadığında GND'ye bağlanabilir

I²C Haberleşme Protokolü:

• Cihaz Adresi:
  • 7-bit adres: 1010xxx (xxx = 000 ile 111 arası blok adresi)
  • 8. bit: Okuma (1) veya Yazma (0) operasyonu
  • 24LC16'da adres pinleri blok seçiminde değil, komut içinde kullanılır
• Yazma Operasyonu:
  • I²C Başlat koşulu gönderilir
  • Cihaz adresi + yazma biti (0) gönderilir
  • Bellek adresi (0-255 arası) gönderilir
  • Yazılacak veri baytı gönderilir
  • Aynı sayfa içinde daha fazla bayt yazılabilir (en fazla 16)
  • I²C Durdur koşulu gönderilir
  • Yazma işlemi tamamlanana kadar beklenilir (maks. 3ms)
• Okuma Operasyonu (Mevcut Adresten):
  • I²C Başlat koşulu gönderilir
  • Cihaz adresi + yazma biti (0) gönderilir
  • Bellek adresi gönderilir
  • Tekrar I²C Başlat koşulu gönderilir (tekrar başlatma)
  • Cihaz adresi + okuma biti (1) gönderilir
  • Veri baytı okunur (ardışık okumalar için ACK gönderilir)
  • Son bayttan sonra NACK gönderilir
  • I²C Durdur koşulu gönderilir
• Sayfa Yazma İşlemi:
  • Sayfa adresi ile yazma başlatılır
  • Aynı sayfada arka arkaya 16 bayta kadar yazılabilir
  • Sayfa sınırını (16 bayt) aşan yazmalar ilk adrese geri döner
  • Yazma döngüsü tek seferde otomatik olarak tamamlanır
• Acknowledge (ACK) Polling:
  • Yazma döngüsünün bitip bitmediğini kontrol etmek için kullanılır
  • Yazma işleminden sonra cihaz adresi tekrar gönderilir
  • EEPROM hazır olduğunda ACK göndererek cevap verir
  • Yazma hala devam ediyorsa NACK döndürür

Bellek Organizasyonu:

• Toplam Kapasite: 16 Kbit (2048 bayt)
• Blok Yapısı: 8 ayrı 256 baytlık blok
• Blok Adresleme: 000 ile 111 arası blok adresleri
• Sayfa Boyutu: 16 bayt (sayfa yazma için)
• Adresleme: Blok adresi (I²C adresinde) + Bayt adresi (0-255)

---

Örnek Projeler

24LC16BT-I/SN SOIJ8 Hafıza Entegresi kullanılarak yapılabilecek örnek projeler.

Arduino ile Veri Kaydedici

Sıcaklık ve nem sensöründen alınan verileri periyodik olarak EEPROM'a kaydeden basit bir veri kaydedici projesi.

Gerekli Malzemeler:

• 1x 24LC16BT-I/SN SOIJ8 EEPROM (SOIC-8 adaptör kartı ile)
• 1x Arduino Nano veya UNO
• 1x DHT22 sıcaklık ve nem sensörü
• 2x 4.7kΩ pull-up dirençleri (I²C için)
• 1x 0.1μF seramik kapasitör
• 1x LED ve 220Ω direnç (durum göstergesi için)
• 1x RTC modülü (DS3231 veya DS1307 gibi, isteğe bağlı)
• Breadboard ve jumper kabloları

Bağlantı Adımları:

• 24LC16BT-I/SN'yi adaptör kartına monte edin
• VCC (Pin 8)'yi Arduino'nun 5V veya 3.3V pinine bağlayın
• VSS (Pin 4)'ü Arduino'nun GND pinine bağlayın
• SDA (Pin 5)'yı Arduino'nun SDA pinine (Uno için A4) bağlayın
• SCL (Pin 6)'yi Arduino'nun SCL pinine (Uno için A5) bağlayın
• WP (Pin 7)'yi GND'ye bağlayın (yazma izni için)
• A0, A1, A2 (Pin 1,2,3)'ü GND'ye bağlayın
• I²C hattına 4.7kΩ pull-up dirençleri ekleyin
• 0.1μF kapasitörü VCC ve GND arasına bağlayın
• DHT22'nin DATA pinini Arduino'nun D2 pinine bağlayın
• DHT22'nin VCC ve GND pinlerini bağlayın
• LED'i Arduino'nun D13 pinine ve direnç üzerinden GND'ye bağlayın
• İsteğe bağlı olarak, RTC modülünü I²C veri yoluna bağlayın

Arduino Kodu Özeti:

• Wire (I²C) ve DHT kütüphanelerini projeye ekleyin
• Bellek yapısını yönetmek için kayıt sayacı ve depolama stratejisi tanımlayın
• setup() fonksiyonunda:
  • I²C haberleşmeyi başlatın
  • DHT22 sensörünü başlatın
  • LED'i durum göstergesi olarak ayarlayın
  • EEPROM'dan son kayıt pozisyonunu okuyun
• loop() fonksiyonunda:
  • Sensörden sıcaklık ve nem verilerini okuyun
  • Verileri bir paket halinde düzenleyin
  • Zaman damgası ekleyin (RTC varsa)
  • EEPROM'a verileri yazın
  • Kayıt pozisyonunu güncelleyin
  • Bellek dolduğunda döngüsel yazma yapın veya alarm verin
  • Veri yazma sırasında LED ile durum gösterin
  • Enerji tasarrufu için bekleyin
• Veri okuma fonksiyonu ekleyin:
  • Serial Monitor üzerinden verileri talep etmek için komut arayüzü
  • EEPROM'dan verileri okuyup formatlı şekilde görüntüleme
  • Farklı bellek bloklarına erişebilme

Kullanıcı Ayarları Depolama Sistemi

Mikrodenetleyici tabanlı bir sistemde kullanıcı tercihlerini ve konfigürasyon verilerini saklayan bir uygulama.

Gerekli Malzemeler:

• 1x 24LC16BT-I/SN SOIJ8 EEPROM (SOIC adaptör kartı ile)
• 1x STM32 veya Arduino mikrodenetleyici kartı
• 1x 16x2 LCD ekran (I²C modülü ile)
• 3x Buton (menü navigasyonu için)
• 2x 4.7kΩ pull-up dirençleri (I²C için)
• 3x 10kΩ pull-down dirençleri (butonlar için)
• 1x 0.1μF seramik kapasitör
• Breadboard ve jumper kabloları

Bağlantı Adımları:

• 24LC16BT-I/SN'yi adaptör kartına monte edin
• EEPROM'un VCC, VSS, SDA, SCL pinlerini bağlayın
• WP pinini mikrodenetleyicinin bir dijital çıkışına bağlayın
• LCD'nin I²C arayüzünü mikrodenetleyiciye bağlayın
• Butonları pull-down dirençlerle mikrodenetleyicinin dijital girişlerine bağlayın
• I²C hattına pull-up dirençleri ekleyin
• 0.1μF kapasitörü VCC ve GND arasına bağlayın

Yazılım Tasarımı:

• Ayarlar ve konfigürasyon için veri yapısı tasarlayın:
  • Aydınlatma seviyesi, ses düzeyi, çalışma modu gibi ayarlar
  • Kalibrasyon değerleri ve cihaz limitleri
  • Kullanıcı profilleri ve tercihler
• Basit bir menü sistemi geliştirin:
  • LCD üzerinde ayarları gösterme ve değiştirme
  • Butonlar ile navigasyon ve seçim yapma
  • Ayarların anında kaydedilmesi
• EEPROM veri yönetimi fonksiyonları:
  • Verileri ayrı sayfalara mantıksal olarak bölme
  • Veri doğrulama için checksum kullanma
  • Sık değişen verileri farklı bellek bölgelerinde döngüsel saklama
  • Yazma koruması ile kritik verileri koruma
• Güç döngüsünde veri kontrolü:
  • Cihaz açılışında ayarları yükleme
  • Veri bozulması durumunda varsayılan değerlere dönme
  • Değişiklikleri otomatik kaydetme

---

Sorun Giderme ve İpuçları

24LC16BT-I/SN SOIJ8 Hafıza Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• I²C Haberleşme Hatası: Pull-up dirençlerini kontrol edin, I²C adreslemeyi doğrulayın
• Yazma Sonrası Veri Kaybı: Yazma döngüsü tamamlanmadan cihazı kapatmadığınızdan emin olun
• Sayfa Yazma Sorunları: Sayfa sınırlarını (16 bayt) aşmadığınızı kontrol edin
• Tek Bir Cihaz Varmış Gibi Görünme: Blok adresleme yöntemini doğru kullandığınızdan emin olun
• Yavaş Yazma Performansı: Acknowledge polling kullanarak yazma döngüsünü optimize edin

Uygulama İpuçları

• Wear leveling (aşınma dengeleme) uygulamasıyla EEPROM ömrünü uzatın
• Kritik verilerin yedeklerini farklı sayfalarda saklayın
• Veri bütünlüğünü sağlamak için doğrulama mekanizmaları (CRC veya checksum) kullanın
• Sürekli yazma gerektiren değerleri RAM'de tutup periyodik olarak EEPROM'a kaydedin
• Bellek yapısını organize ederken sayfa sınırlarını dikkate alın
• Sayfa yazma modunu kullanarak yazma performansını artırın
• Blok adreslerini kullanarak EEPROM'u mantıksal bölümlere ayırın
• SMD paketi breadboard'a monte etmek için adaptör kartı kullanın

---

Paket İçeriği

• 24LC16BT-I/SN SOIJ8 Hafıza Entegresi

---
